夜雨聆风导读： 4月8日，苹果自研AI服务器芯片Baltra正式曝光，核心配套直接锁定三星电机的玻璃基板方案。这一消息如同深水炸弹，让沉寂已久的半导体封装赛道瞬间沸腾。A股玻璃基板概念股集体异动，沃格光电、五方光电、彩虹股份应声涨停。
但这不仅仅是苹果一家的事。英特尔早已宣布在2026-2027年推出玻璃基板处理器，三星电机与日本住友化学成立合资公司计划2027年量产，全球科技巨头正在集体抢滩玻璃基板赛道。
这篇文章，我带你深度拆解这个正在爆发的前沿赛道。
一、从"封装配角"到"算力心脏"：IC载板的逆袭之路
在说玻璃基板之前，必须先搞懂它的前身——IC载板。
1.1 IC载板是什么？
IC载板，又称封装基板，本质上是一种高密度多层互连线路板。在半导体封装环节中，它扮演着"桥梁"的角色——连接裸芯片（Die）与PCB板，实现信号传输、机械支撑和散热。
可以把它理解成芯片的"底盘"：芯片是发动机，载板是底盘，PCB是整辆车。三者缺一不可。
1.2 为什么要用IC载板？
这要从芯片与PCB之间的"密度鸿沟"说起。
芯片侧：一颗高端AI芯片的I/O引脚间距已经小到20微米以下，引脚数量突破10万根；
PCB侧：普通PCB的线宽/线距在100微米以上，完全无法直接连接。
这个差距有多大？如果把芯片的引脚比作头发丝，那PCB的接点就像手指——根本对不上。
IC载板的核心任务，就是完成这场"尺度调解"：
- 芯片侧接入
：通过引线键合（Wire Bonding）或倒装焊（Flip Chip）工艺，连接芯片的微凸点（Bump）或铜柱凸点； - 载板内部布线
：将芯片密集的引脚向外扇出（Fan-out）、重新排布（RDL），把20微米间距逐步拉宽到PCB能接受的程度； - PCB侧接入
：通过BGA焊球阵列与PCB连接，这是行业标准方案。
1.3 IC载板的三大核心功能
| 电气连接 | |
| 机械支撑 | |
| 散热防护 |

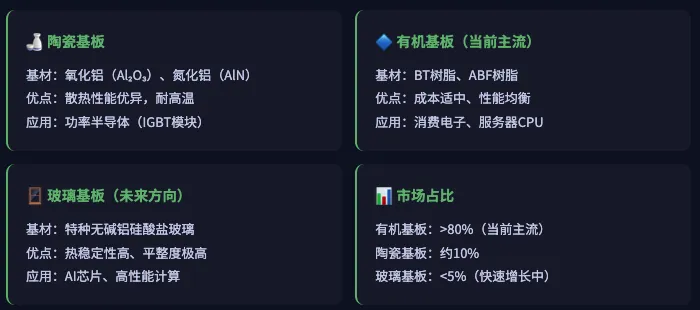

1.4 按基材分类：三国杀格局
IC载板按基材可分为三大类：
（1）陶瓷基板
基材：氧化铝（Al₂O₃）、氮化铝（AlN） 优点：散热性能优异，耐高温 缺点：介电常数高，布线密度有限 应用：功率半导体（IGBT模块）、汽车功率器件
（2）有机基板（当前主流）
基材：BT树脂、ABF树脂（味之素积层薄膜，由日本味之素公司垄断） 优点：成本适中、性能均衡 应用：消费电子、汽车电子、服务器CPU/GPU封装 市场地位：目前占比超过80%
（3）玻璃基板（未来方向）
基材：特种无碱铝硅酸盐玻璃 优点：热稳定性高、平整度极高、布线密度更高 缺点：机械脆性大，加工难度高，工艺尚未完全成熟 应用：AI芯片、GPU、服务器CPU等高性能计算场景
二、玻璃基板凭什么让苹果、三星、英特尔集体押注？
2.1 传统有机基板的天花板
要理解玻璃基板为什么被看好，先得看清有机基板的困境。
ABF载板的局限性：
热膨胀翘曲：ABF材料的热膨胀系数（CTE）约17-20 ppm/°C，与硅芯片（3 ppm/°C）差距巨大。当芯片尺寸越来越大、功率越来越高，翘曲问题愈发严重，直接影响良率。
吸水率问题：ABF材料易吸水，在高功率运行时可能产生气泡，导致封装失效。
布线密度瓶颈：有机材料的介电损耗限制了信号传输速度，难以满足HBM4、PCIe 6.0等下一代高速接口的需求。
大尺寸封装的挑战：随着AI芯片面积从600mm²向1000mm²以上演进，有机基板的翘曲问题几乎无解。
玻璃基板的核心优势：
2.2 三大核心优势详解
（1）热稳定性碾压级优势
玻璃的热膨胀系数可以精确调控，通过调整玻璃配方（添加硼、铝等元素），可以将CTE调到与硅芯片几乎一致。这意味着：
芯片封装过程的热应力大幅降低 大尺寸芯片（1000mm²+）的良率显著提升 高功率运行时的翘曲问题基本消除
（2）超高平整度：先进封装的敲门砖
玻璃基板的表面粗糙度可以控制在0.1微米以下，远低于有机材料。这意味着：
支持2.5D/3D封装的高精度键合 可以在基板上直接制作微透镜、光波导 为Chiplet（芯粒）架构提供更精密的互连载体
（3）高频低损耗：AI算力的刚需
玻璃的介电常数约为4.0，损耗因子约为0.002，相比ABF（介电常数3.9，但损耗因子0.02），高频信号传输损耗降低90%。
这对于AI服务器芯片意味着什么？更高的信号完整性、更低的延迟、更快的运算速度。

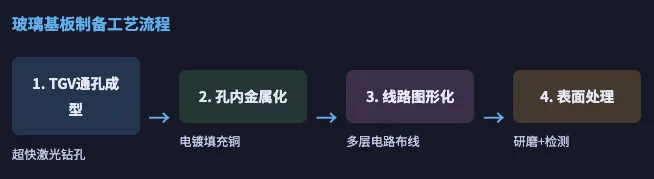

2.3 制备工艺：TGV技术是核心
玻璃基板的制备流程中，最关键的技术环节是TGV（Through Glass Via，玻璃通孔）：
工艺流程：
- TGV通孔成型
：使用超快激光（皮秒/飞秒激光）在玻璃基板上钻出垂直通孔，这是整个工艺的核心难点； - 孔内金属化
：在通孔内壁沉积种子层（钛/铜），然后通过电镀填充铜，形成垂直导电通道； - 线路图形化
：在基板表面制作多层电路布线，实现电气连接； - 表面处理与检测
：进行化学机械抛光（CMP）、焊盘加工，并进行光学检测和电学测试。
TGV的技术难点：
玻璃脆性高，激光钻孔时容易产生微裂纹 通孔直径需控制在50-100微米，对设备精度要求极高 孔壁金属化均匀性直接影响导电性能
三、全球巨头卡位战：谁在领跑？
3.1 苹果+Baltra：自研芯片的最后一块拼图
最新消息（2026年4月）：
苹果正在测试三星电机提供的玻璃基板样品，用于代号"Baltra"的自研AI服务器芯片。
Baltra芯片的核心参数：
代工厂：台积电3纳米N3E工艺 封装方案：Chiplet（芯粒）架构 + 玻璃基板 定位：AI推理服务器，专为苹果自有AI云服务设计 芯片通信：由博通（Broadcom）负责 基板供应：三星电机独家供应玻璃基板
苹果的算盘：
苹果一直在追求芯片的垂直整合。从iPhone的A系列、M系列到Mac芯片，苹果已经把芯片设计能力练到炉火纯青。但服务器端，苹果一直依赖英特尔和英伟达。
随着Apple Intelligence的算力需求爆发，苹果决定自建AI芯片+AI服务器+AI云的一体化闭环。玻璃基板，正是这场"去美化"供应链的关键一环。
3.2 三星电机：联合住友化学，2027年量产
2025年11月，三星电机与日本住友化学签署谅解备忘录：
合资公司由三星电机控股 计划2026年签订正式协议 2027年后实现玻璃芯基板量产 产品定位：面向AI芯片、高性能计算的玻璃封装基板
三星电机是全球第二大IC载板厂商（仅次于欣兴电子），在玻璃基板领域布局较早。此次与日本化工巨头联手，是要整合玻璃材料+封装工艺的全产业链能力。
3.3 英特尔：最早布局，2026年推出
英特尔是玻璃基板的"布道者"：
- 2019年
：率先在实验室演示玻璃基板样品 - 2023年
：宣布将在Foveros Direct先进封装中引入玻璃基板 - 2024年
：展示用于HBM的玻璃基板原型 - 目标
：2026-2027年在处理器产品中正式商用玻璃基板
3.4 康宁、肖特、AGC：材料三巨头
玻璃基板的核心材料掌握在三大巨头手中：
| 康宁 | ||
| 肖特 | ||
| AGC（旭硝子） |
三家合计占据全球电子级玻璃90%以上的市场份额。中国企业的玻璃基板用玻璃，仍主要依赖进口。

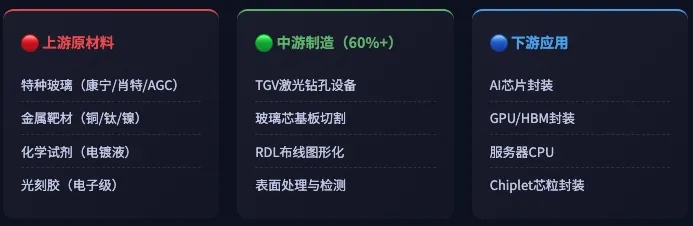

四、产业链全景图：一张图看懂玻璃基板
五、国内产业链梳理：谁能分一杯羹？

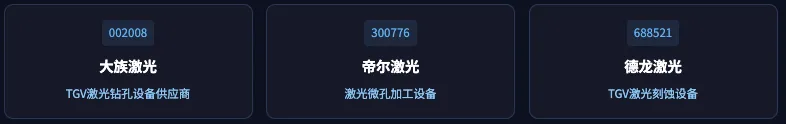

5.1 核心设备：TGV激光钻孔
大族激光（002008）
主营：激光加工设备 玻璃基板业务：向封装厂商提供TGV激光钻孔设备 关联度：★★★☆☆（设备供应商，间接受益）
帝尔激光（300776）
主营：光伏/半导体激光设备 玻璃基板业务：激光微孔加工设备 关联度：★★★☆☆
德龙激光（688521）
主营：精密激光加工设备 玻璃基板业务：TGV激光刻蚀设备 关联度：★★★☆☆

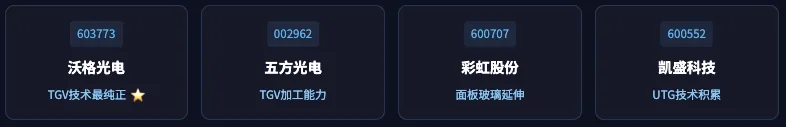

5.2 玻璃基板材料与加工
沃格光电（603773） ⭐️ 核心标的
主营：玻璃精加工、触摸屏模组 玻璃基板业务：全球极少数掌握TGV玻璃载板技术的企业，已具备小批量出货能力；成都8.6代玻璃基板线即将量产 技术亮点：TGV通孔密度可达10000孔/cm²，玻璃厚度可薄至0.1mm 关联度：★★★★★（最纯正的玻璃基板概念股）
五方光电（002962）
主营：精密光学薄膜元器件 玻璃基板业务：玻璃晶圆深加工，TGV通孔加工能力 关联度：★★★★☆（今日涨停，概念龙头之一）
彩虹股份（600707）
主营：液晶基板玻璃 玻璃基板业务：利用面板玻璃产线改造，布局封装玻璃 关联度：★★★☆☆
凯盛科技（600552）
主营：新型玻璃材料 玻璃基板业务：UTG（超薄玻璃）技术积累，用于折叠屏手机，未来可延伸至封装玻璃 关联度：★★★☆☆
美迪凯（688079）
主营：精密光学元器件 玻璃基板业务：玻璃晶圆深加工服务 关联度：★★★☆☆

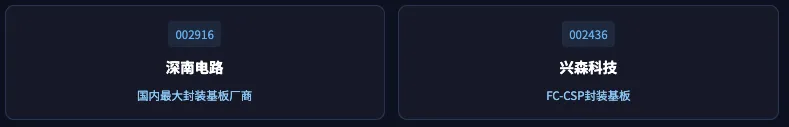

5.3 传统IC载板龙头（间接受益）
深南电路（002916）
主营：PCB+封装基板 封装基板业务：国内规模最大、技术最领先，FC-CSP封装基板已实现量产 关联度：★★★★☆
兴森科技（002436）
主营：PCB+封装基板+半导体测试板 封装基板业务：FC-CSP封装基板产能持续扩张 关联度：★★★☆☆
生益科技（600183）
主营：覆铜板+PCB 封装基板业务：ABF封装载板材料布局 关联度：★★★☆☆
5.4 A股核心标的一览
六、市场空间测算：千亿赛道有多远？

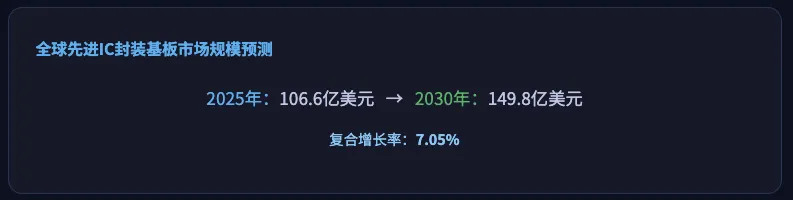

6.1 IC载板整体市场
6.2 玻璃基板渗透率预测

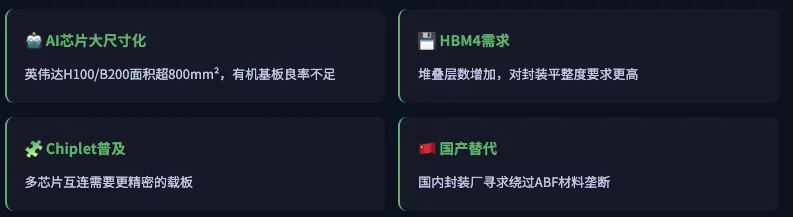

6.3 核心驱动力
- AI芯片大尺寸化：
英伟达H100/B200面积超800mm²，有机基板良率不足 - HBM4需求：
堆叠层数增加，对封装平整度要求更高 - Chiplet普及：
多芯片互连需要更精密的载板 - 国产替代：
中国大陆封装厂正在寻求绕过ABF材料垄断的方案
七、投资机会与风险提示

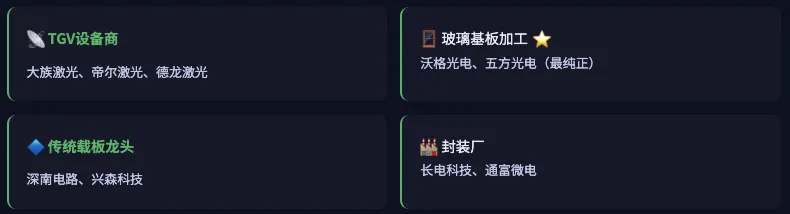

7.1 四大投资方向
方向一：TGV设备商（高弹性）
TGV激光钻孔是玻璃基板制造的核心设备，每条产线需要多台设备。目前国内设备商已具备供应能力，随着玻璃基板扩产，设备订单有望爆发。
代表：大族激光、帝尔激光、德龙激光
方向二：玻璃基板材料/加工（最纯正）
这是整个产业链价值量最高、技术壁垒最强的环节。沃格光电是目前A股中TGV技术积累最深的企业。
代表：沃格光电、五方光电
方向三：传统载板龙头（稳健）
深南电路等传统载板龙头，在玻璃基板渗透率提升的过程中，可以通过切入玻璃基板封装产线获得增量。
代表：深南电路、兴森科技
方向四：封装厂（间接受益）
长电科技、通富微电等封装厂，将是玻璃基板封装的主要产能承担者。
代表：长电科技、通富微电

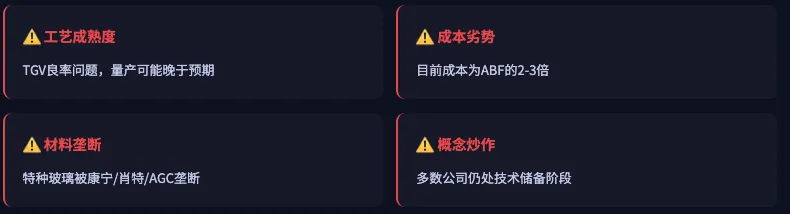

7.2 四大风险不得不防
风险一：工艺成熟度风险
玻璃基板的TGV工艺仍存在良率问题，大规模量产可能晚于预期。三星与住友的量产目标是2027年，但工艺突破仍有不确定性。
风险二：成本劣势
目前玻璃基板成本约为ABF载板的2-3倍，2027年量产后预计降至1.2-1.5倍，但价格仍高于有机方案。下游客户（苹果、英伟达）是否愿意承担溢价，是渗透率提升的关键。
风险三：材料垄断
玻璃基板用的特种玻璃被康宁、肖特、AGC三家垄断，国内企业在玻璃配方环节仍依赖进口，存在供应链风险。
风险四：概念炒作过度
4月9日A股玻璃基板概念集体涨停，但多数公司仍处于技术储备阶段，业绩兑现需要时间。追高需谨慎。
八、2026年展望：关键时间节点
| 2026年Q2 | ||
| 2026年 | ||
| 2026年 | ||
| 2027年 | ||
| 2027年 | ||
| 2028年 | ||
| 2030年 |
结语：
从封装配角到算力心脏，玻璃基板正在复制光伏PERC替代铝背场、锂电池替代液态电解质的故事。
苹果+三星的联手，只是一个开始。当AI芯片的算力军备竞赛进入深水区，封装技术的创新将成为新的胜负手。
玻璃基板，这条赛道值得长期关注。
