CST软件的布尔操作

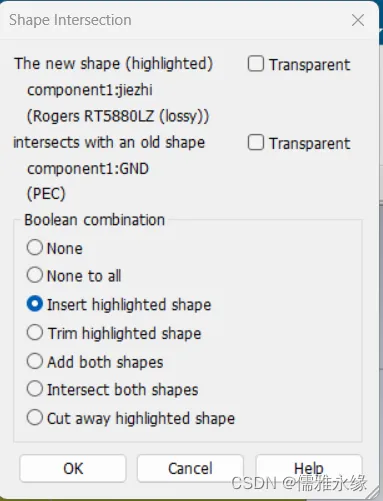

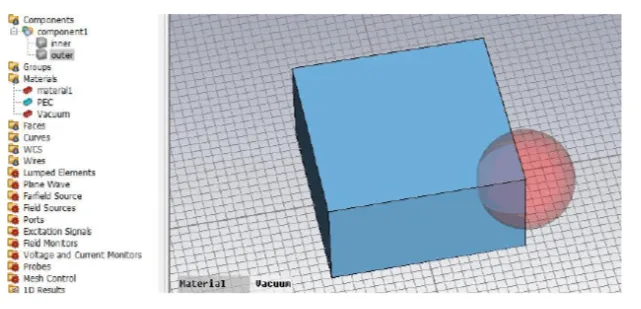

当建立的两个模型出现交叠时，CST会出现如下提示框，下面依次进行解释说明：

图1

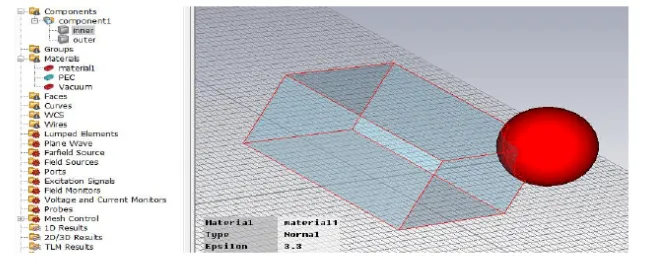

1）None

不进行相应操作，这样直接仿真是不对的，但如果交叠只是一个建模过渡阶段，后面会对物体进行平移或镜像等操作，可以选择这项。他们都是独立完整的。

图2

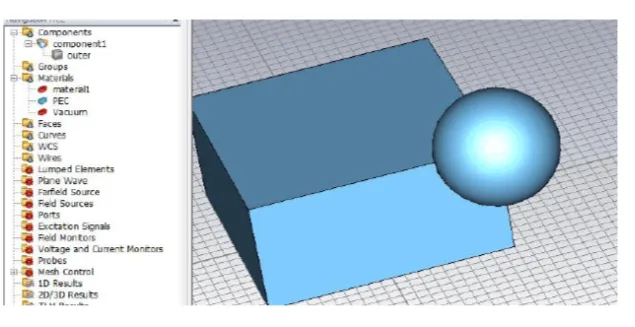

2）None to all

对同时出现一个或多个交叠物体时的操作，效果与none相同。

图3

图4

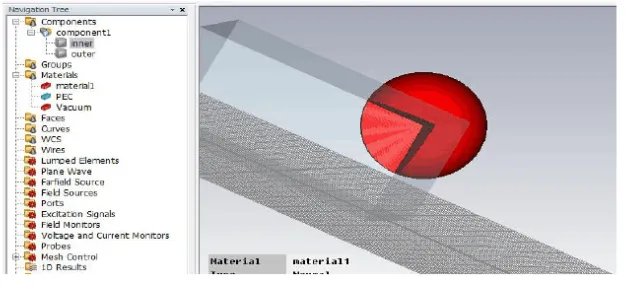

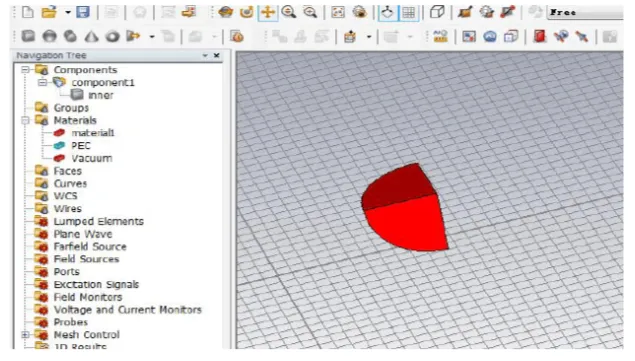

3）Insert highlighted shape

把highlighted球插入长方体中，交叠部分被球代替。效果如下。当整个球包含在长方体中时可以得到多层介质的效果。

图5

图6

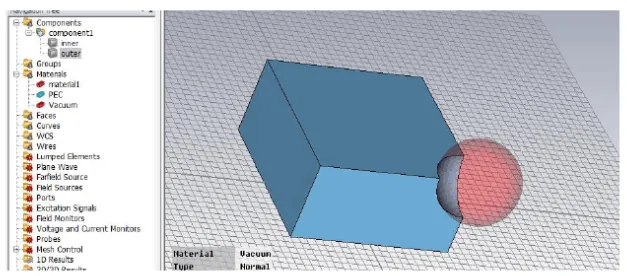

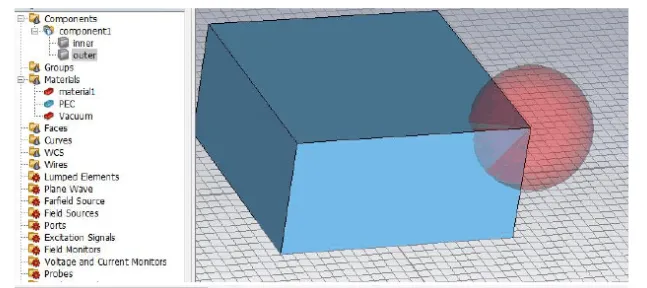

4）Trim highlighted shape

利用长方体剪裁与highlighted球交叠的部分

图7

图8

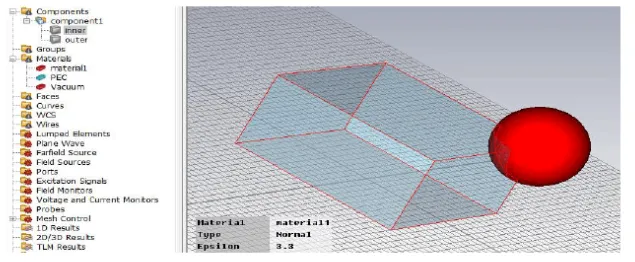

5）Add both shapes

把highlighted球添加到长方体中，组成一个共同的整体，材料变成长方体的材质。

图9

6）Intersect both shapes

得到两个物体相交叉的部分，效果图

图10

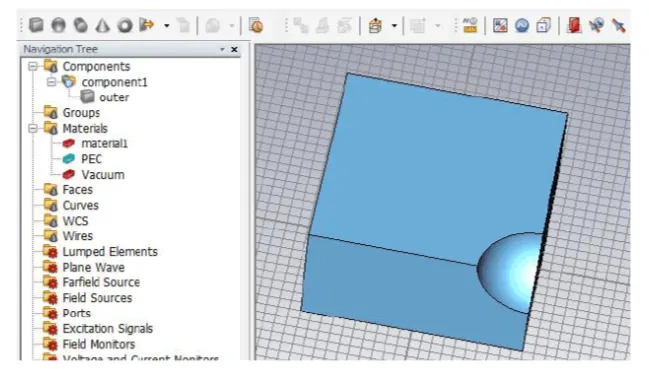

7）Cut away highlighted shape

利用长方体减去整个highlighted球，效果图如下。

注意与步骤4操作不同之处，这里是减去整个球，但4是只减去交叠的部分，但球其他部分还在，但如果整个球都包含在长方体中，这两个操作效果一样，都可以实现长方体中间有一个空球形的效果。

图11
