智能化弱电工程竣工交付资料（模板）
一套可直接套用、内容详实的竣工交付资料模板，涵盖 竣工图、竣工报告、系统调试报告、验收记录、质保资料、结算资料。
第一部分：竣工图绘制
竣工图是“工程的DNA”，必须真实、准确、完整地反映最终施工结果。
1. 竣工图核心要求
五要素齐全：点位、路由、设备、编号、接地必须全部标注。
与现场100%一致：所有变更必须在图上体现，严禁使用设计图代替。
图层清晰：采用分层管理（如：墙体-灰色， 强电-红色， 弱电-蓝色， 设备-图块）。
图例统一：整套图纸使用统一图例（如下）。

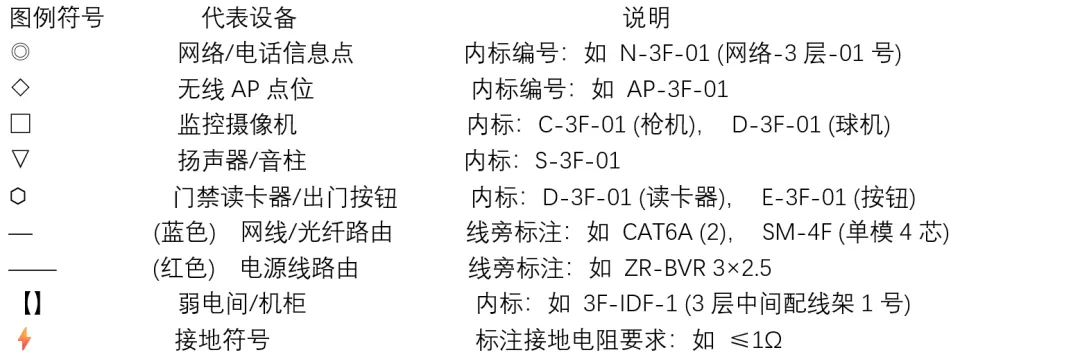

2. 标准图例（可插入CAD图纸）
3. 竣工图纸目录
图纸封面：项目名称、竣工图字样、编制单位、日期、版次。
图纸目录：
1.系统图：各子系统原理图（网络拓扑、监控架构、门禁逻辑等）。
2.平面布置图：各楼层弱电点位、管线路由平面图（最重要）。
3.机柜/设备布置图：弱电间设备布置、机柜配线图（含U位、设备型号、线缆标签）。
4.管线综合图（可选）：与暖通、给排水等专业的综合管线排布。
5.接地系统图：弱电接地网络拓扑，标注接地极位置和电阻值。
4. 竣工图签模板（每张图右下角）
项目名称 XXX大厦智能化工程
图纸名称 三层弱电平面竣工图
图号ZD-3F-P-01 (弱电-3层-平面-01)
版次竣工版(严禁使用“施工版”)
日期2025年10月27日
设计(签名) 校对 (签名)
审核(签名) 批准(签名)
施工单位XX技术有限公司 (盖章)
第二部分：竣工报告内容
竣工报告是项目执行的总结性文书，用于向建设方正式宣告工程完工。
《智能化弱电系统工程竣工报告》
致： [建设单位名称]由： [施工单位名称]事由：关于XXX项目智能化弱电系统工程竣工的报告
一、 工程概况
1.项目名称：XXX大厦智能化系统工程
2.工程地点：[详细地址]
3.开工日期：2025年3月1日
4.竣工日期：2025年10月27日
5.合同范围：包含综合布线、安防监控、门禁一卡通、信息网络、背景广播等X个子系统。
二、 合同内容完成情况
子系统名称 | 合同约定内容 | 实际完成情况 | 备注 |
综合布线系统 | 信息点500个， 光纤主干XX芯 | 已完成信息点502个， 光纤主干XX芯， 详见点位表 | 增加2个预留点 |
安防监控系统 | 1080P摄像机80台， NVR 4台 | 已完成摄像机80台（其中4台升级为4MP）， NVR 4台 | 按甲方要求升级 |
... | ... | ... | ... |
结论：已按合同及变更要求，完成全部施工内容。 |
三、 工程质量自评本工程已按设计文件及规范要求施工，各系统调试完毕，运行正常，技术资料齐全。我单位自评工程质量等级为：合格。
四、 提请竣工验收现具备竣工验收条件，特提请贵单位组织竣工验收。
附件：
1.竣工图纸（全套）
2.系统调试报告
3.主要设备材料进场报验单汇总
4.变更洽商记录汇总
施工单位（盖章）：项目经理（签字）：日 期： 年 月 日
第三部分：系统调试报告
调试报告是证明系统功能达标的“体检报告”，必须数据详实。
《XXX系统调试报告》模板（以安防监控系统为例）
系统名称：视频安防监控系统调试日期： 2025年10月20-25日调试人员：张三、李四
一、 调试依据
1.GB 50348-2018 《安全防范工程技术标准》
2.施工设计图纸
3.产品技术说明书
二、 调试设备工具网络测试仪（Fluke DSX-5000）、光功率计、监控系统管理平台、万用表等。
三、 调试内容
调试项目 | 调试方法/标准 | 调试结果记录 | 结论 |
1. 单设备功能 | 逐台摄像机通电，检查图像、云台、夜视功能 | 80台摄像机图像清晰， 云台控制灵活， 红外夜视正常。 | 合格 |
2. 网络连通性 | 从核心交换机ping每台摄像机IP， 测试丢包与延迟 | 80个IP地址全部连通， 平均延迟<5ms， 无丢包。 | 合格 |
3. 录像与存储 | 设置7x24小时录像， 抽查不同时段录像回放 | NVR存储正常， 回放画面连贯， 时间戳准确。 | 合格 |
4. 报警联动 | 触发周界报警， 验证视频弹出、地图定位、录像切换 | 联动准确， 延时<2秒。 | 合格 |
5. 平台功能 | 测试实时预览、轮巡、电子地图、用户权限管理 | 平台各项功能运行正常， 符合设计要求。 | 合格 |
6. 关键性能 | 同时调取16路4MP主码流， 检查平台与解码器状态 | CPU占用率<65%， 解码显示流畅。 | 合格 |
7. 备用电源 | 切断市电， UPS带载系统运行时间 | 系统持续运行≥120分钟， 符合设计要求。 | 合格 |
四、 调试结论本系统调试已完成，各项功能、性能指标均符合设计及规范要求，系统运行稳定， 调试合格， 具备验收条件。
调试负责人（签字）：日 期： 年 月 日
第四部分：验收记录
验收记录是建设方、施工方、监理方（如有）共同确认工程合格的法定文件。
《智能化弱电系统工程分项/竣工验收记录表》模板
工程名称： XXX大厦智能化工程验收部位/系统：综合布线系统验收日期： 2025年10月28日
验收项目 | 验收要求 | 检查结果记录 | 验收结论 |
1. 线缆敷设 | 路由正确， 强弱电分离， 标识清晰 | 经抽查， 符合规范要求 | ☑合格 □不合格 |
2. 机柜安装 | 安装牢固， 接地可靠， 标识齐全 | 机柜接地电阻实测0.8Ω， 符合要求 | ☑合格 □不合格 |
3. 配线端接 | 线序正确， 端接牢固， 预留长度适中 | 使用测线仪抽检20个点， 全部8芯通 | ☑合格 □不合格 |
4. 性能测试 | 永久链路符合CAT6A标准 | 抽检10%链路， 测试报告附后， 全部通过 | ☑合格 □不合格 |
5. 文档资料 | 竣工图、点位表、测试报告齐全 | 资料已提交， 完整清晰 | ☑合格 □不合格 |
综合意见： | 该分项工程施工质量符合设计及规范要求， 资料齐全， 同意验收。 |
验收单位签字：建设单位代表： ________ (盖章)监理单位代表： ________ (盖章) （如有）施工单位代表： ________ (盖章)
第五部分：质保资料汇编
质保资料是未来运维和索赔的依据，必须系统化归档。
《质量保证资料移交清单》
致： [建设单位/物业单位]现将XXX项目智能化系统工程的质量保证资料移交贵方，清单如下：
序号 | 资料类别 | 具体内容与要求 | 份数 | 备注 |
1 | 设备材料合格证 | 所有主要设备（交换机、摄像头、控制器等）和线缆的出厂合格证、检测报告。 | 1套 | 原件或加盖红章的复印件 |
2 | 进口商品商检证明 | 如有进口设备， 需提供报关单、商检证明。 | 1套 | |
3 | 产品技术说明书 | 所有设备的中文使用说明书、安装手册。 | 1套 | 电子版+纸质版 |
4 | 软件资料 | 系统平台软件安装盘、授权书（License）、加密狗。 | 1套 | |
5 | 培训记录 | 对甲方运维人员的培训计划、培训内容、签到表、考核记录。 | 1套 | |
6 | 保修证书与承诺 | 本项目的 《工程质量保修书》， 明确各子系统保修期限（通常2年）、响应时间、联系方式。 | 2份 | 双方盖章 |
7 | 备品备件清单 | 移交的备用设备、模块、线缆、工具的清单。 | 1份 | 双方签字确认 |
8 | 运维手册 | 针对本项目的定制化 《系统运维操作手册》， 含日常操作、常见故障处理。 | 3份 |
移交单位（盖章）：接收单位（盖章）：移交人：接收人：日期：日期：
第六部分：结算资料编制要点
结算资料是申请工程尾款的直接依据，必须严谨、有据。
1. 工程结算书封面与目录
封面：工程名称、结算书、编制单位、编制日期。
目录：
1.工程结算汇总表
2.工程量计算书（附详细计算式）
3.变更洽商费用汇总表
4.甲供材料设备明细表
5.相关证明附件（变更单、签证单、价格确认单）
2. 《工程结算汇总表》
序号 | 费用名称 | 合同金额(元) | 变更增减金额(元) | 结算金额(元) | 备注 |
1 | 综合布线系统 | 500,000 | +25,000 (增加点位) | 525,000 | 详见变更单001 |
2 | 安防监控系统 | 300,000 | +18,000 (摄像机升级) | 318,000 | 详见技术核定单 |
... | ... | ... | ... | ... | ... |
合计 | 2,000,000 | +80,000 | 2,080,000 | ||
大写 | 人民币贰佰零捌万元整 |
3. 《工程变更/洽商费用报审表》（关键附件）
事由：关于B1层增加20个网络信息点的费用报审依据：工程洽商记录第001号、甲方工作联系单XX号费用计算：
1.材料费：CAT6A网线200米 × 5元/米 = 1,000元模块、面板等：20点 × 50元/点 = 1,000元
2.人工费：20点 × 100元/点 = 2,000元
3.管理费及税金：(材料费+人工费) × 15% = 600元合计：人民币肆仟陆佰元整(4,600.00元)附件：洽商记录、材料价格确认单。
第七部分：竣工资料交付流程
交付前，请按此清单逐项核对并装箱：
【图纸类】□ 竣工图（蓝图或电子版+签章PDF）全套，含目录。 □ 图例说明。
【报告类】□ 竣工报告（盖章）。 □ 各子系统调试报告（签字齐全）。
【验收类】□ 分项/竣工验收记录表（各方签字盖章）。 □ 隐蔽工程验收记录。
【质保类】□ 质保资料移交清单（附全部合格证、说明书等）。 □ 保修书（盖章）。 □ 运维手册、培训记录。
【结算类】□ 工程结算书（含汇总表、计算书）。 □ 所有变更、签证原件及费用报审表。
【电子归档】□ 所有资料的 可搜索PDF电子版一套，按“01图纸/02报告/…”分类存储于光盘或U盘。
交付流程：
1.提前一周发出 《竣工资料移交通知函》。
2.召开 竣工资料移交会，现场按清单逐项清点。
3.填写 《竣工资料移交签收单》（一式两份），双方签字盖章。
4.同步完成 结算对审的启动工作。
原创声明：本文仅供学习交流，未经作者书面授权不得用于商业目的。
