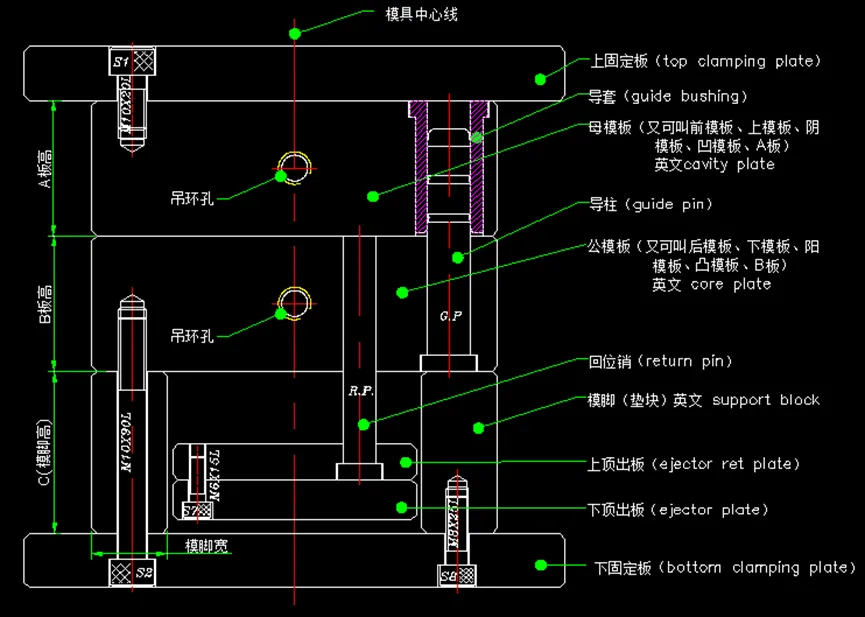

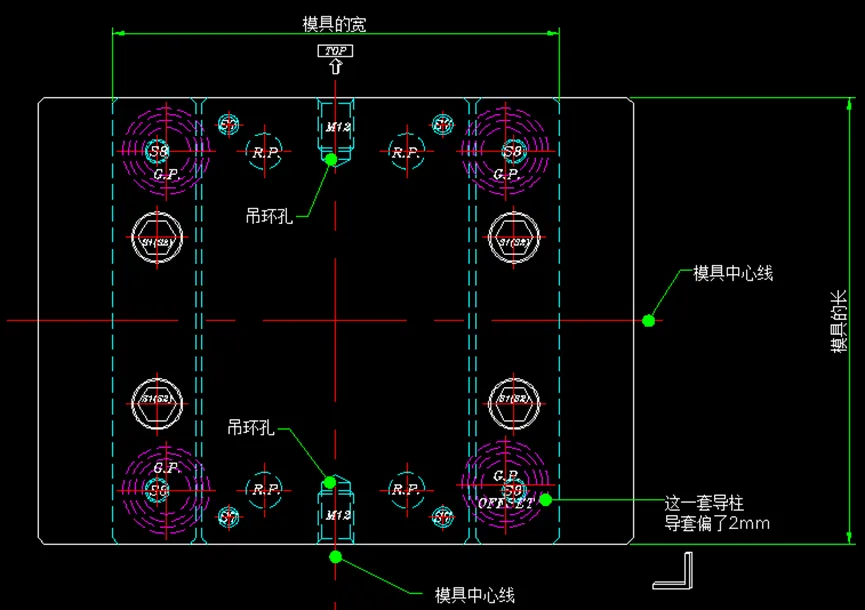

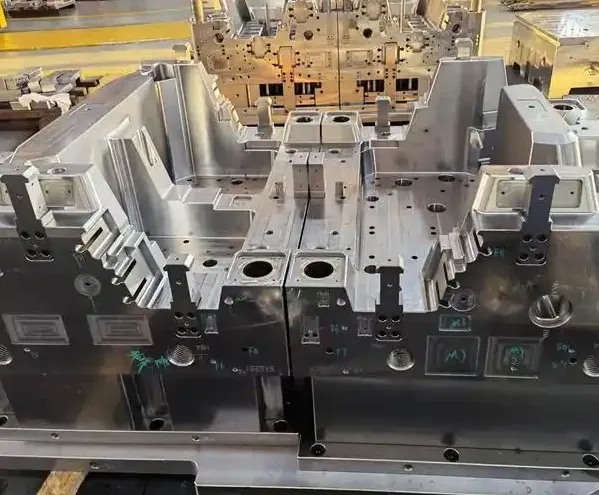

二板模具结构拆解:从模板到螺丝,一篇讲清所有核心零件模具行业里，二板模具是应用最广泛的基础结构之一，但不少新手刚接触时，总被繁杂的零件名称绕晕：面板和底板有啥区别？导柱导套为啥要做长短差？别慌，今天我们就把二板模具拆解得明明白白，从模板类零件到细小的固定螺丝，带你逐个认识它们的作用和装配逻辑，看完就能轻松搞懂二板模具的核心结构。1、模板类零件：面板（上固定板）、底板（下固定板）、前模板（A板或者母模板）、后模板（B板或者公板板）、顶针面板（上顶出板）、顶针底板（下顶出板）、模脚（方铁）。 螺丝S1 -- 锁紧面板和A板，（请参照上面的图示），小模架4个，大点的模架6个。 螺丝S2 -- 锁紧底板和B板，螺丝通过了模脚，模脚上的螺丝孔是避空的。此螺丝小模具有4个，大点的模具有6个。S2的大小及到两个模具中心线上的距离和S1是一样的，不一样的地方只有长度而已。 螺丝S7--锁紧顶针板，一般在顶针板上的每个角会有一个，共4个。 螺丝S8--锁底板和模脚，小模具4个，大模具6个。 3、定位导向零件： 导柱和导套--每套模具有4组。注意：为了避免模具在组装时出现装反的情况，有一组导柱导套（基准角这一组）在长度方向上到模具中心线的距离与其它三组导柱导套在长度方向上到模具中心线的距离小2mm。所有标准模架都是如此。 4、回针： 回针—每套模具4个,脑头在顶针板上，再穿过B板。 5、吊模孔： 此孔为螺丝孔，模架越大，螺丝也也就越大。作用就是方便模具的吊装或者搬运。A板和B板上必须要有，模架大的时候，其它板子也要有吊模孔。点击 -->>：学习资料，免费领取全套塑胶模具设计学习资料！
作者简介：UG老陈，从事高精密塑胶设计15年！
