librdmacm 这是一个用于 RDMA（远程直接内存访问）通信管理的用户态库。

一、librdmacm 整体架构

librdmacm（RDMA Connection Manager）是构建在 libibverbs 之上的高层库，主要提供连接管理和地址解析功能。实际开发中，通常使用 librdmacm 处理连接，然后使用 libibverbs 进行高性能数据传输。

1.1 架构层次

┌─────────────────────────────────────────┐
│         用户应用程序 (User App)          │
├─────────────────────────────────────────┤
│      librdmacm (连接管理/地址解析)       │  ← 您使用的这层
│  - 连接建立/断开、地址解析、事件通知      │
├─────────────────────────────────────────┤
│      libibverbs (底层 Verbs 接口)        │
│  - QP/CQ/MR 管理、实际数据传输           │
├─────────────────────────────────────────┤
│        内核 RDMA 子系统                  │
│  - uverbs、rdma_cm、IB 核心驱动          │
├─────────────────────────────────────────┤
│        RDMA 硬件 (NIC)                  │
│  - Mellanox、Intel、Broadcom 等          │
└─────────────────────────────────────────┘

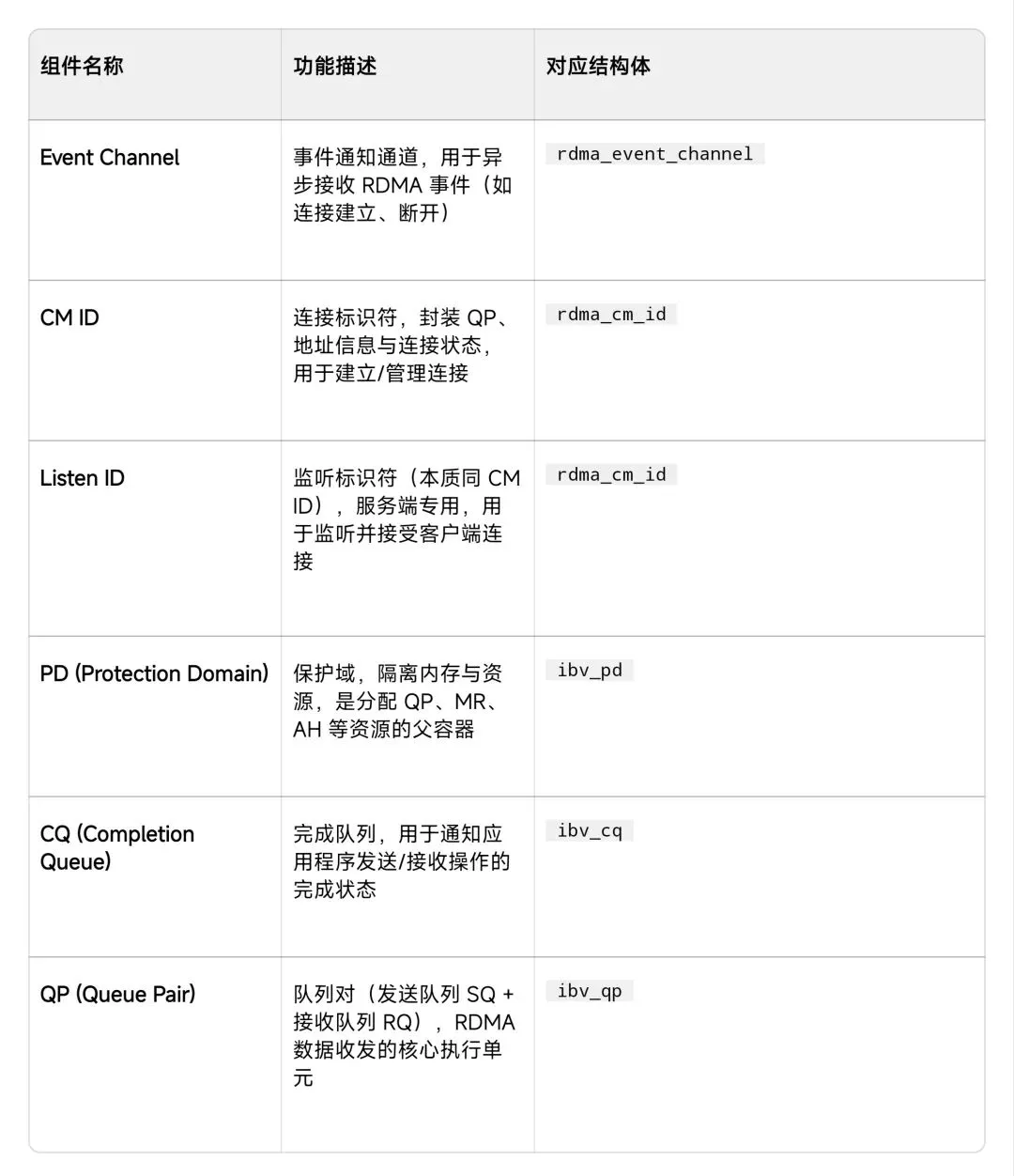

1.2 核心组件

二、核心工作流程

2.1 服务端工作流程

// 1. 创建事件通道
struct rdma_event_channel *ec = rdma_create_event_channel();

// 2. 创建 CM ID
struct rdma_cm_id *listen_id;
rdma_create_id(ec, &listen_id, NULL, RDMA_PS_TCP);

// 3. 绑定地址
struct sockaddr_in addr = {...};
rdma_bind_addr(listen_id, (struct sockaddr *)&addr);

// 4. 开始监听
rdma_listen(listen_id, backlog);

// 5. 等待连接请求 (循环处理事件)
struct rdma_cm_event *event;
rdma_get_cm_event(ec, &event);
if (event->event == RDMA_CM_EVENT_CONNECT_REQUEST) {
    struct rdma_cm_id *conn_id = event->id;  // 新连接ID

    // 6. 创建 QP、注册内存、接受连接
    ibv_create_qp(...);           // 创建 QP
    rdma_accept(conn_id, &param); // 接受连接
}
rdma_ack_cm_event(event);  // 必须确认事件

// 7. 数据传输 (通过 conn_id->qp 使用 libibverbs)
// ...

// 8. 断开连接
rdma_disconnect(conn_id);
rdma_destroy_id(conn_id);
rdma_destroy_id(listen_id);
rdma_destroy_event_channel(ec);

2.2 客户端工作流程

// 1. 创建事件通道
struct rdma_event_channel *ec = rdma_create_event_channel();

// 2. 创建 CM ID
struct rdma_cm_id *conn_id;
rdma_create_id(ec, &conn_id, NULL, RDMA_PS_TCP);

// 3. 解析地址 (可选，也可直接连接)
struct rdma_addrinfo *res;
rdma_getaddrinfo("server_ip", "port", NULL, &res);

// 4. 建立连接
rdma_resolve_addr(conn_id, NULL, res->ai_dst_addr, timeout);  // 解析地址
// 等待 RDMA_CM_EVENT_ADDR_RESOLVED 事件
rdma_resolve_route(conn_id, timeout);  // 解析路由
// 等待 RDMA_CM_EVENT_ROUTE_RESOLVED 事件
rdma_connect(conn_id, &conn_param);    // 发送连接请求
// 等待 RDMA_CM_EVENT_ESTABLISHED 事件

// 5. 数据传输
// ...

// 6. 断开连接
rdma_disconnect(conn_id);
rdma_destroy_id(conn_id);
rdma_destroy_event_channel(ec);

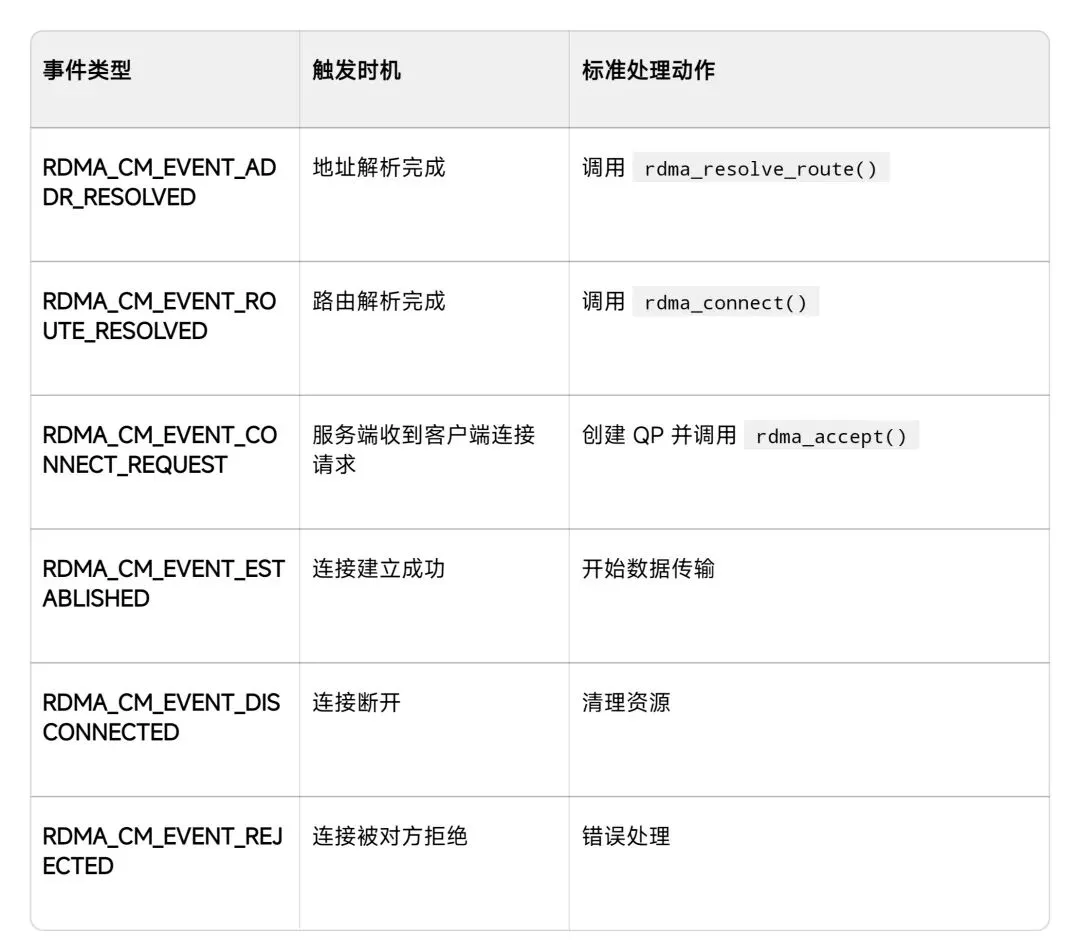

2.3 关键事件类型

三、核心 API 详解

3.1 连接管理 API

// 创建/销毁事件通道
struct rdma_event_channel *rdma_create_event_channel(void);
void rdma_destroy_event_channel(struct rdma_event_channel *channel);

// 创建/销毁 CM ID
int rdma_create_id(struct rdma_event_channel *channel,
                   struct rdma_cm_id **id,
                   void *context,
                   enum rdma_port_space ps);  // RDMA_PS_TCP / RDMA_PS_UDP

void rdma_destroy_id(struct rdma_cm_id *id);

// 地址绑定与解析
int rdma_bind_addr(struct rdma_cm_id *id, struct sockaddr *addr);
int rdma_resolve_addr(struct rdma_cm_id *id, struct sockaddr *src_addr,
                      struct sockaddr *dst_addr, int timeout_ms);
int rdma_resolve_route(struct rdma_cm_id *id, int timeout_ms);

// 监听/连接
int rdma_listen(struct rdma_cm_id *id, int backlog);
int rdma_connect(struct rdma_cm_id *id, struct rdma_conn_param *conn_param);
int rdma_accept(struct rdma_cm_id *id, struct rdma_conn_param *conn_param);
int rdma_reject(struct rdma_cm_id *id, const void *private_data, uint8_t private_data_len);
int rdma_disconnect(struct rdma_cm_id *id);

3.2 事件处理 API

// 获取/确认事件 (阻塞式)
int rdma_get_cm_event(struct rdma_event_channel *channel,
                      struct rdma_cm_event **event);

// 必须调用以释放事件资源
int rdma_ack_cm_event(struct rdma_cm_event *event);

// 事件结构体关键字段
struct rdma_cm_event {
    enum rdma_cm_event_type event;  // 事件类型
    int status;                     // 状态码 (0=成功)
    struct rdma_cm_id *id;          // 关联的 CM ID
    void *context;                  // 用户上下文
    union {
        struct rdma_conn_param conn;      // 连接参数
        struct rdma_ud_param   ud;        // UD 服务参数
    } param;
};

3.3 数据传输准备 API

// 创建 QP (通常在收到连接请求后或地址解析后)
struct ibv_qp *ibv_create_qp(struct ibv_pd *pd, struct ibv_qp_init_attr *qp_init_attr);

// 注册内存区域
struct ibv_mr *ibv_reg_mr(struct ibv_pd *pd, void *addr,
                          size_t length, int access);

// 创建完成队列
struct ibv_cq *ibv_create_cq(struct ibv_context *context, int cqe,
                             void *cq_context, struct ibv_comp_channel *channel,
                             int comp_vector);

四、完整使用示例

4.1 服务端示例

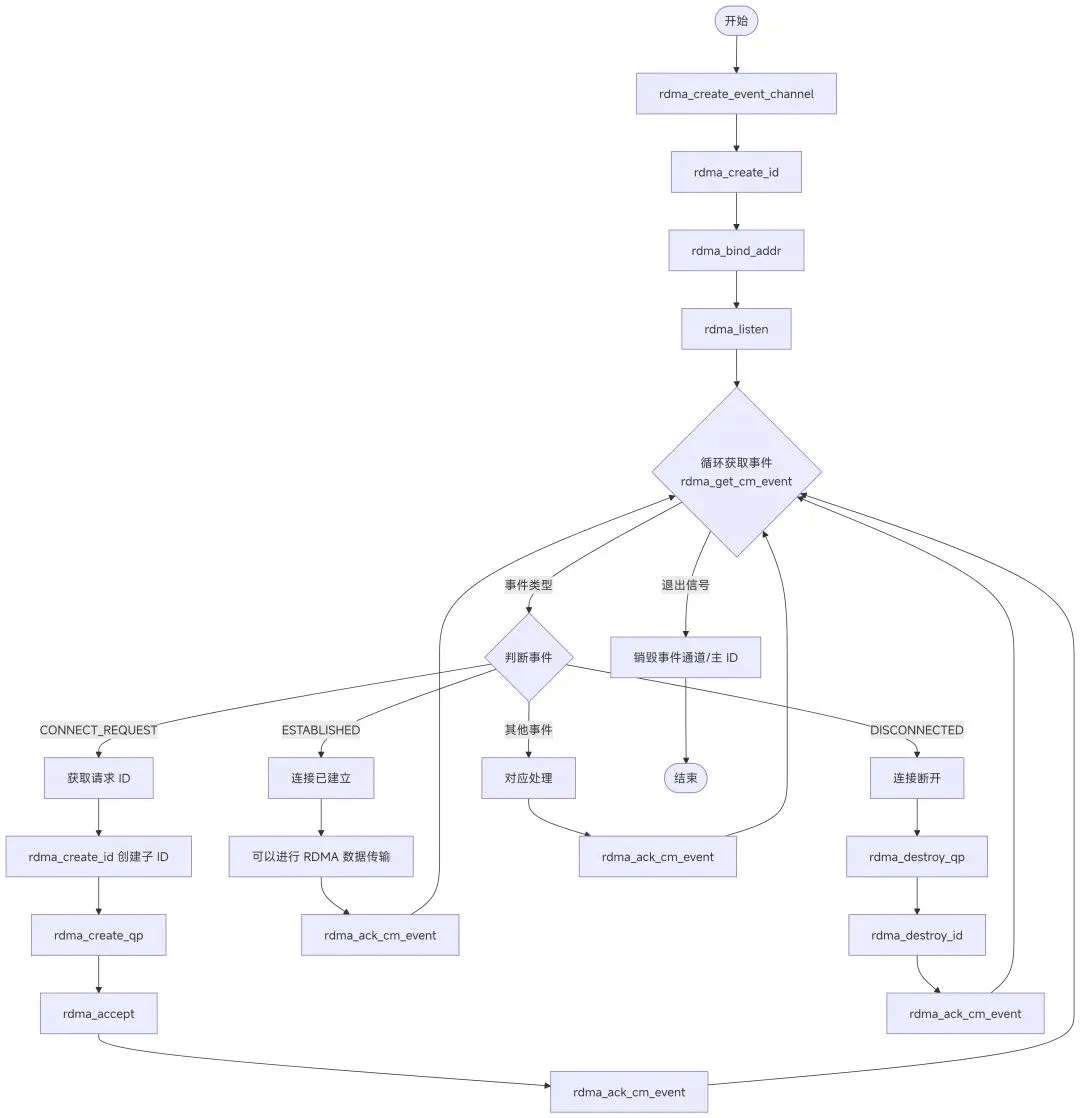

SW arch

#include <rdma/rdma_cma.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>

#define TEST_NZ(x) do { if ( (x)) die("error: " #x " failed."); } while (0)
#define TEST_Z(x)  do { if (!(x)) die("error: " #x " failed."); } while (0)

void die(const char *reason) {
    fprintf(stderr, "%s\n", reason);
    exit(EXIT_FAILURE);
}

// 连接上下文
struct conn_context {
    struct ibv_qp *qp;
    struct ibv_mr *mr;
    char *buf;
};

void on_connect_request(struct rdma_cm_id *id) {
    struct conn_context *ctx = calloc(1, sizeof(struct conn_context));

    // 1. 创建保护域
    struct ibv_pd *pd = ibv_alloc_pd(id->verbs);
    TEST_Z(pd);

    // 2. 创建完成队列
    struct ibv_cq *cq = ibv_create_cq(id->verbs, 10, NULL, NULL, 0);
    TEST_Z(cq);

    // 3. 创建 QP
    struct ibv_qp_init_attr qp_attr = {
        .send_cq = cq,
        .recv_cq = cq,
        .qp_type = IBV_QPT_RC,  // Reliable Connection
        .cap = {
            .max_send_wr = 10,
            .max_recv_wr = 10,
            .max_send_sge = 1,
            .max_recv_sge = 1
        }
    };
    TEST_NZ(rdma_create_qp(id, pd, &qp_attr));

    // 4. 注册内存
    ctx->buf = malloc(256);
    ctx->mr = ibv_reg_mr(pd, ctx->buf, 256,
                         IBV_ACCESS_LOCAL_WRITE | IBV_ACCESS_REMOTE_READ);
    TEST_Z(ctx->mr);

    id->context = ctx;

    // 5. 接受连接
    struct rdma_conn_param cm_params = {0};
    TEST_NZ(rdma_accept(id, &cm_params));
    printf("Connection accepted\n");
}

void on_disconnect(struct rdma_cm_id *id) {
    struct conn_context *ctx = id->context;
    rdma_destroy_qp(id);
    ibv_dereg_mr(ctx->mr);
    free(ctx->buf);
    free(ctx);
    printf("Connection closed\n");
}

int main(int argc, char **argv) {
    struct rdma_event_channel *ec = rdma_create_event_channel();
    TEST_Z(ec);

    struct rdma_cm_id *listener;
    TEST_NZ(rdma_create_id(ec, &listener, NULL, RDMA_PS_TCP));

    struct sockaddr_in addr = {
        .sin_family = AF_INET,
        .sin_port = htons(12345),
        .sin_addr.s_addr = INADDR_ANY
    };
    TEST_NZ(rdma_bind_addr(listener, (struct sockaddr *)&addr));
    TEST_NZ(rdma_listen(listener, 10));
    printf("Listening on port 12345...\n");

    struct rdma_cm_event *event;
    while (rdma_get_cm_event(ec, &event) == 0) {
        struct rdma_cm_id *id = event->id;

        switch (event->event) {
            case RDMA_CM_EVENT_CONNECT_REQUEST:
                on_connect_request(id);
                break;
            case RDMA_CM_EVENT_ESTABLISHED:
                printf("Connection established\n");
                break;
            case RDMA_CM_EVENT_DISCONNECTED:
                on_disconnect(id);
                break;
            default:
                printf("Event: %s\n", rdma_event_str(event->event));
                break;
        }
        rdma_ack_cm_event(event);  // 必须确认！
    }

    rdma_destroy_id(listener);
    rdma_destroy_event_channel(ec);
    return 0;
}

4.2 客户端示例

#include <rdma/rdma_cma.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>

#define TEST_NZ(x) do { if ( (x)) die("error: " #x " failed."); } while (0)
#define TEST_Z(x)  do { if (!(x)) die("error: " #x " failed."); } while (0)

void die(const char *reason) {
    fprintf(stderr, "%s\n", reason);
    exit(EXIT_FAILURE);
}

int main(int argc, char **argv) {
    if (argc != 2) {
        fprintf(stderr, "usage: %s <server_ip>\n", argv[0]);
        return 1;
    }

    struct rdma_event_channel *ec = rdma_create_event_channel();
    TEST_Z(ec);

    struct rdma_cm_id *conn_id;
    TEST_NZ(rdma_create_id(ec, &conn_id, NULL, RDMA_PS_TCP));

    // 解析服务器地址
    struct rdma_addrinfo *res;
    TEST_NZ(rdma_getaddrinfo(argv[1], "12345", NULL, &res));

    // 解析地址
    TEST_NZ(rdma_resolve_addr(conn_id, NULL, res->ai_dst_addr, 2000));

    struct rdma_cm_event *event;
    while (rdma_get_cm_event(ec, &event) == 0) {
        if (event->event == RDMA_CM_EVENT_ADDR_RESOLVED) {
            printf("Address resolved\n");
            rdma_resolve_route(conn_id, 2000);
        } else if (event->event == RDMA_CM_EVENT_ROUTE_RESOLVED) {
            printf("Route resolved\n");

            // 创建 QP (类似服务端)
            struct ibv_pd *pd = ibv_alloc_pd(conn_id->verbs);
            struct ibv_cq *cq = ibv_create_cq(conn_id->verbs, 10, NULL, NULL, 0);
            struct ibv_qp_init_attr qp_attr = {
                .send_cq = cq, .recv_cq = cq,
                .qp_type = IBV_QPT_RC,
                .cap = { .max_send_wr = 10, .max_recv_wr = 10,
                         .max_send_sge = 1, .max_recv_sge = 1 }
            };
            rdma_create_qp(conn_id, pd, &qp_attr);

            // 注册内存
            char *buf = malloc(256);
            struct ibv_mr *mr = ibv_reg_mr(pd, buf, 256,
                IBV_ACCESS_LOCAL_WRITE | IBV_ACCESS_REMOTE_READ);

            // 发送连接请求
            struct rdma_conn_param cm_params = {0};
            rdma_connect(conn_id, &cm_params);
        } else if (event->event == RDMA_CM_EVENT_ESTABLISHED) {
            printf("Connected! Ready for data transfer.\n");
            // 这里可以进行 RDMA 操作 (Send/Recv/Read/Write)
            // ...
            break;
        } else if (event->event == RDMA_CM_EVENT_REJECTED) {
            die("Connection rejected");
        }
        rdma_ack_cm_event(event);
    }

    // 断开连接
    rdma_disconnect(conn_id);
    rdma_destroy_id(conn_id);
    rdma_destroy_event_channel(ec);
    return 0;
}

五、关键使用要点

5.1 必须遵守的规则

1. 1. 事件确认：每次 rdma_get_cm_event() 后必须调用 rdma_ack_cm_event()，否则会导致资源泄漏
2. 2. QP 创建时机：服务端在 CONNECT_REQUEST 事件中创建，客户端在 ROUTE_RESOLVED 后创建
3. 3. 资源释放顺序：先 rdma_destroy_qp() → 再 ibv_dereg_mr() → 最后 rdma_destroy_id()

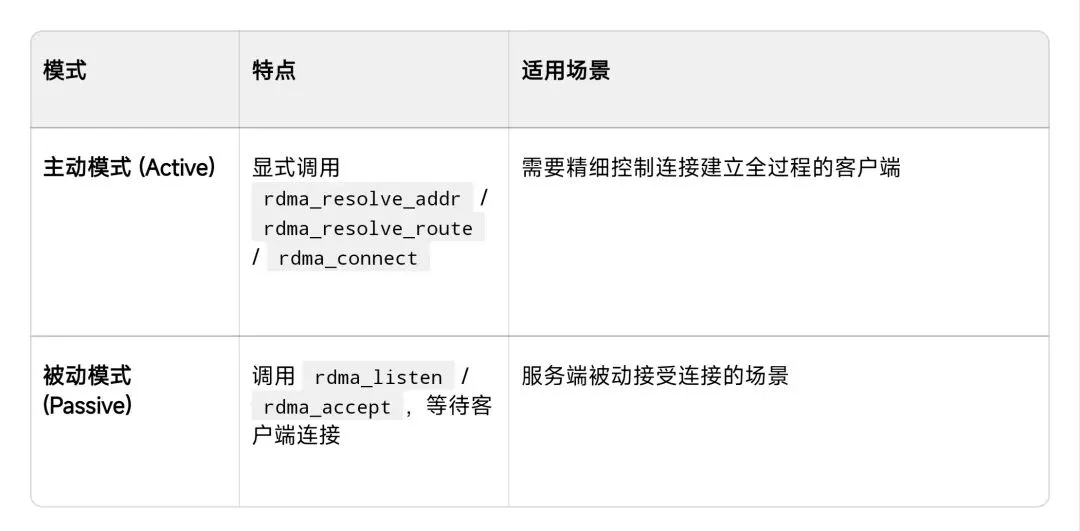

5.2 两种使用模式

5.3 与 libibverbs 的关系

• • librdmacm 负责：连接建立、地址解析、事件通知
• • libibverbs 负责：QP/CQ/MR 管理、实际 RDMA 操作 (post_send, post_recv, poll_cq)
• • 协同工作：librdmacm 创建的 rdma_cm_id 包含 ibv_qp 指针，数据传输需通过 verbs API 操作

  5.4 编译与运行

# 编译
gcc server.c -o server -lrdmacm -libverbs
gcc client.c -o client -lrdmacm -libverbs

# 运行 (需要 RDMA 网卡，如 Mellanox ConnectX 系列)
./server
./client <server_ip>

六、总结

librdmacm 简化了 RDMA 编程中最复杂的连接管理部分，其核心优势在于：

1. 1. 抽象连接流程：将复杂的 RDMA 连接建立过程抽象为事件驱动模型
2. 2. 统一地址解析：支持 IP 地址和 RDMA 特定地址的解析
3. 3. 与 verbs 解耦：连接管理独立于数据传输，便于分层设计
