产品工程师面对大量新产品图纸，在项目开发后期，提交OTS样件释放报告时，其中必有一项就是全尺寸检测报告。依据每张2D图纸，编辑对应的尺寸气泡图，完成测量和尺寸信息录入提交。

在日常工作过程中，以前都依赖一些PDF编辑器或者WPS的PDF编辑功能，但是实际使用中都有这样那样的不便。

前几天碰巧看到有博主：偶尔敲代码在吾爱破解版主原始工具的基础上有优化了一款小工具，试用发现确实解决了很大问题。

具体可点击文末阅读原文查看。

但是使用中也感受到这个小工具还有一些进化和提升的空间。所以利用周末，在AI编程的帮助下，反向编程修改，又做了一些优化迭代，让工具更符合日常使用习惯。特在此做个介绍，分享给大家使用。

功能简介

PDF 图纸气泡图序号标记工具 V5，纯浏览器本地 HTML 工具，零安装、无需联网、下载即用，打开浏览器就能直接操作，图纸标注全程本地运行，文件不外传、安全无顾虑。

1. 双形状自由标注，适配全场景图纸支持圆形气泡、矩形方框两种标记样式，一键无缝切换，完美适配机械、建筑、工程等不同图纸的尺寸标注、零件序号、节点引注需求。
2. 全参数自定义，样式随心调可自由设置标记气泡大小、边框颜色、背景填充色、序号文字颜色、文字字号等，自定义专属标注样式，统一图纸规范，观感整洁专业。
3. 极简高效添加模式，随手点随手标支持画布任意位置点击快速添加序号；内置连续添加模式，点击「开始添加序号」，在 PDF 图纸任意点位点击、输入数字，即刻生成标准序号标记，批量标绘更省心。
4. CAD 级右键快捷操作，效率翻倍深度贴合工程人操作习惯，复刻 CAD 右键确认逻辑，标注、修改时右键快捷确认，告别繁琐点击，高频标注场景效率大幅提升。
5. 智能批量序号联动修改，告别手动返工保留核心实用功能：单点修改指定序号，例如将序号「5」改为「8」；勾选批量更新大于原序号的所有序号，工具自动计算差值，批量顺延更新后续全部序号，无需手动逐个更改，图纸变更、点位增删改标一键搞定。

支持 PDF 拖拽导入与快捷键缩放操作，直接将 PDF 文件拖拽至页面窗口，就能快速载入使用。按住 Ctrl 键搭配鼠标滚轮，即可顺滑缩放图纸画面，精准锁定标注点位，方便精细排版标记。

兼容横版图纸与旋转页面格式，工具可自动识别 PDF 页面旋转角度，标注图形与序号文字会同步自适应调整，样式端正不错乱。

纯本地离线运行，全程无需联网，所有图纸编辑、标注操作都在浏览器本地完成，文件不会上传外泄，杜绝资料泄露风险，使用安心靠谱。

无论是工程图纸编号标注，还是各类文档的序号索引标记，都能简化操作步骤，显著提升日常办公与图纸整理的工作效率。

界面展示

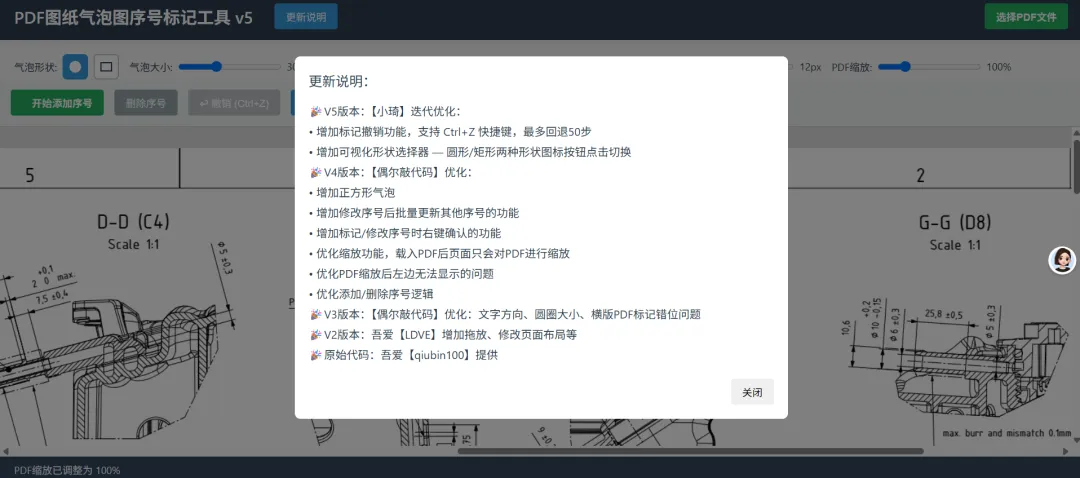

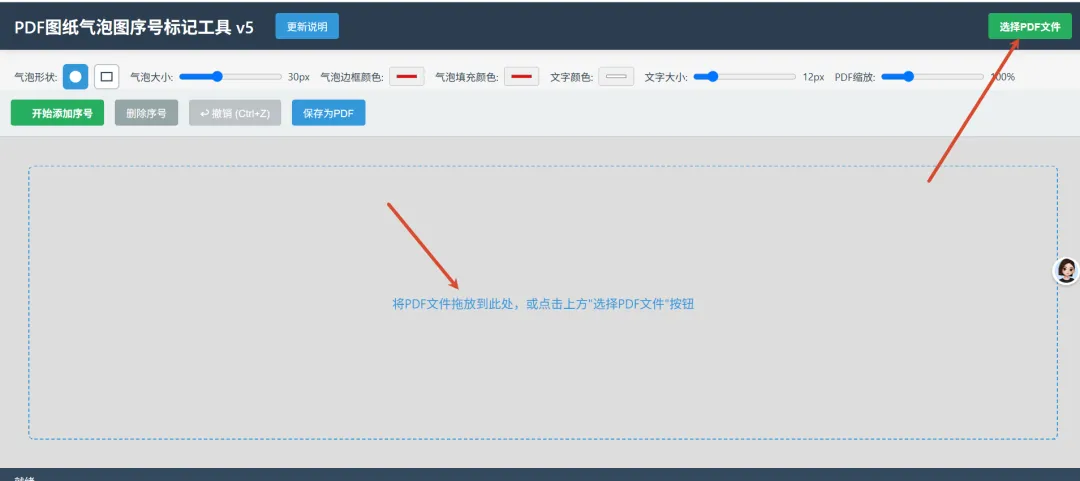

工具主界面：

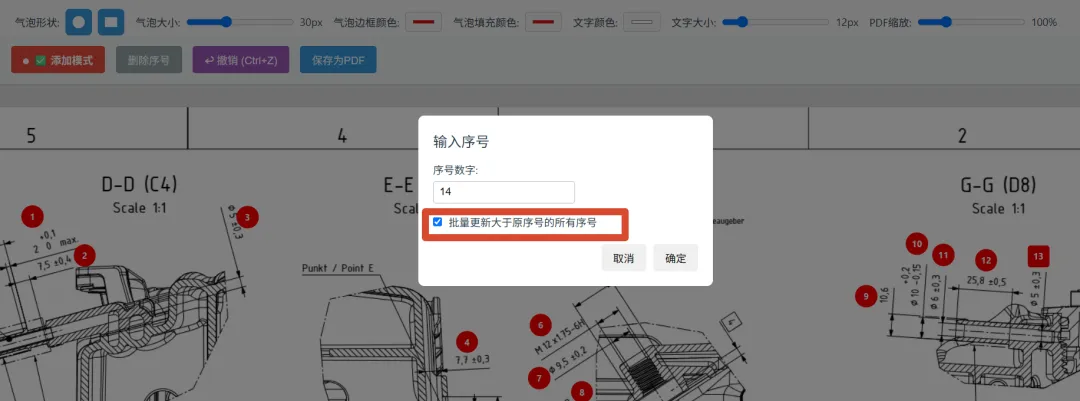

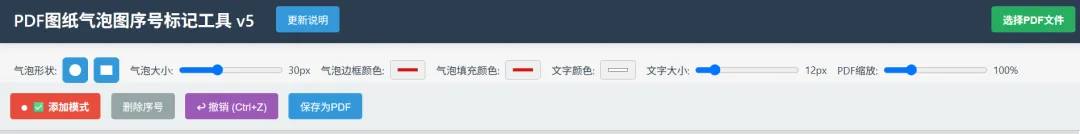

添加序号操作:

样式自定义面板：

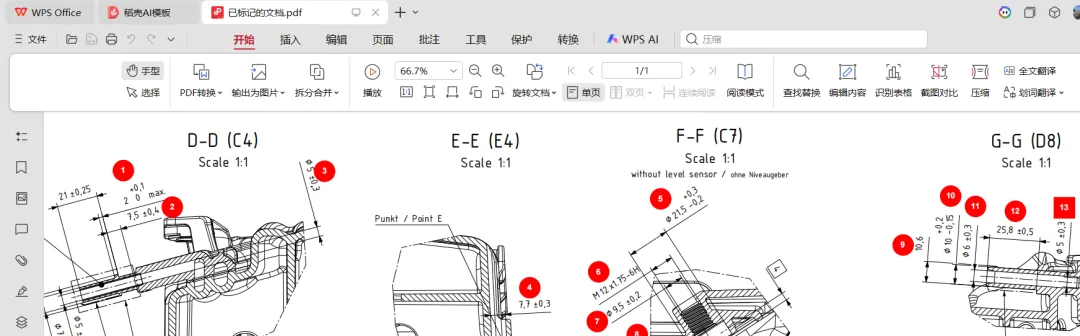

保存后的PDF效果：

操作说明

第一步：加载PDF

方法一：将PDF文件直接 拖放 到页面的虚线区域

方法二：点击右上角 “选择PDF文件” 按钮

第二步：调整样式

在控制栏中设置：

气泡形颜色、边框颜色、文字大小等

PDF缩放比例

第三步：进入添加模式

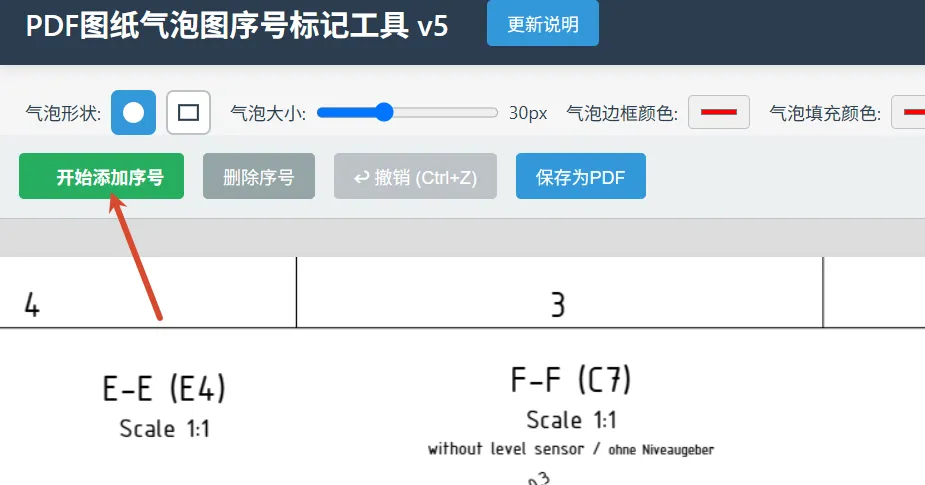

点击 “开始添加序号” 按钮（按钮会变为红色“✅ 添加模式”）。

第四步：快速添加序号

在 PDF 任意页面，直接点击需要标注的位置。

弹出输入框后，填写对应序号数字即可。按下回车键、点击确定按钮，或是鼠标右键，都能一键快速生成标注气泡。

支持不间断连续标注，无需重复开启功能，连续点击就能批量添加多个序号，全程流畅高效。

第五步：编辑或删除序号

编辑 ：直接点击已有序号 → 修改数字 → 可选“批量更新”

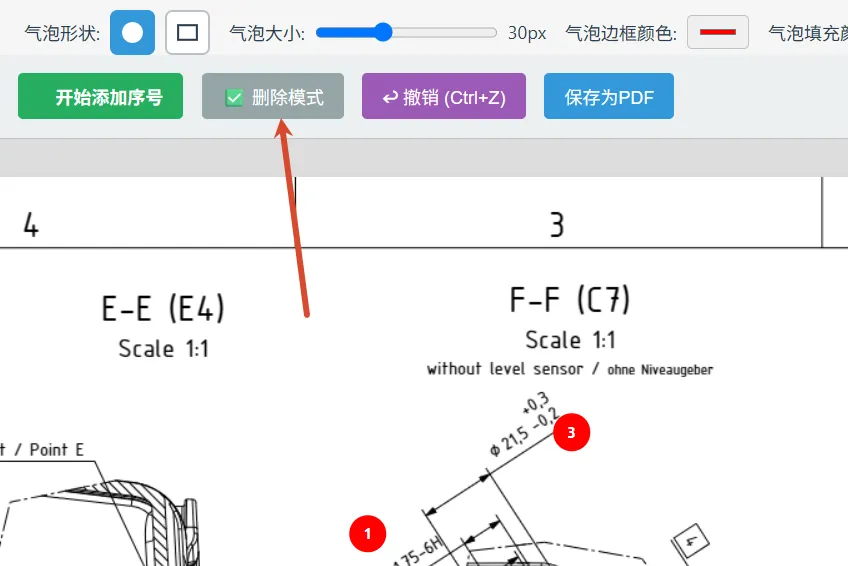

删除 ：点击 “删除序号” 按钮（进入删除模式）→ 点击要删除的序号 → 自动删除

第六步：保存PDF

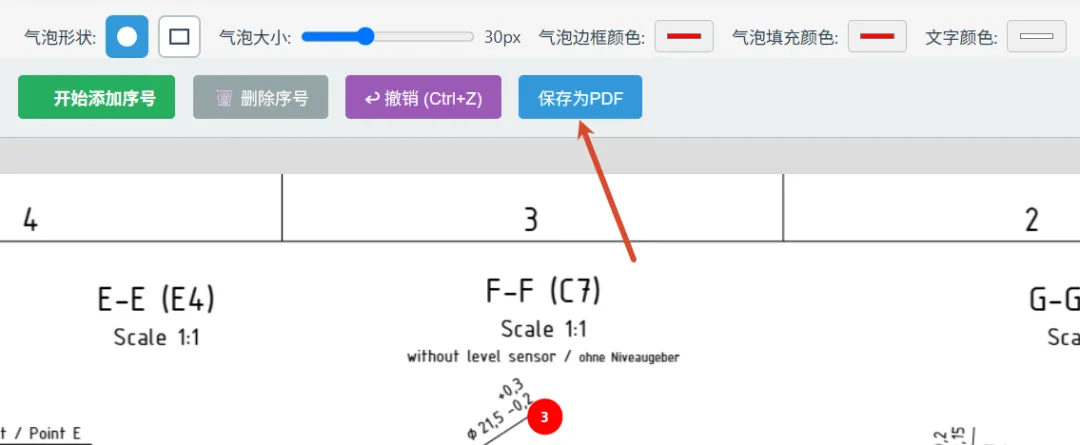

点击 “保存为PDF” 按钮，工具会将所有标记 合并到原PDF中 并下载，文件名为“已标记的文档.pdf”。

最后

如果你经常处理PDF图纸气泡图尺寸标记，这款小工具一定能成为你的效率利器。 免费、免安装、不联网 ，打开浏览器就能用。

在公众号后台回复：气泡图自行获取。

快把效率神器分享给更多有需要的朋友吧！使用中有任何问题或建议，欢迎在评论区留言交流～

以上就是本篇全部内容了，希望对在看的你有所帮助。
