安装监控，布线是第一步。摄像头怎么连？录像机接什么？交换机放哪？你都知道吗？
今天，咱们把一套完整的监控系统布线图画出来——摄像头、路由器、录像机、显示器，每个设备怎么连，一次讲清楚。
一套完整的网络监控系统包括：摄像头（采集视频）、POE交换机（供电+传输数据）、路由器（接入互联网）、硬盘录像机NVR（存储录像）、显示器（实时查看）。
02

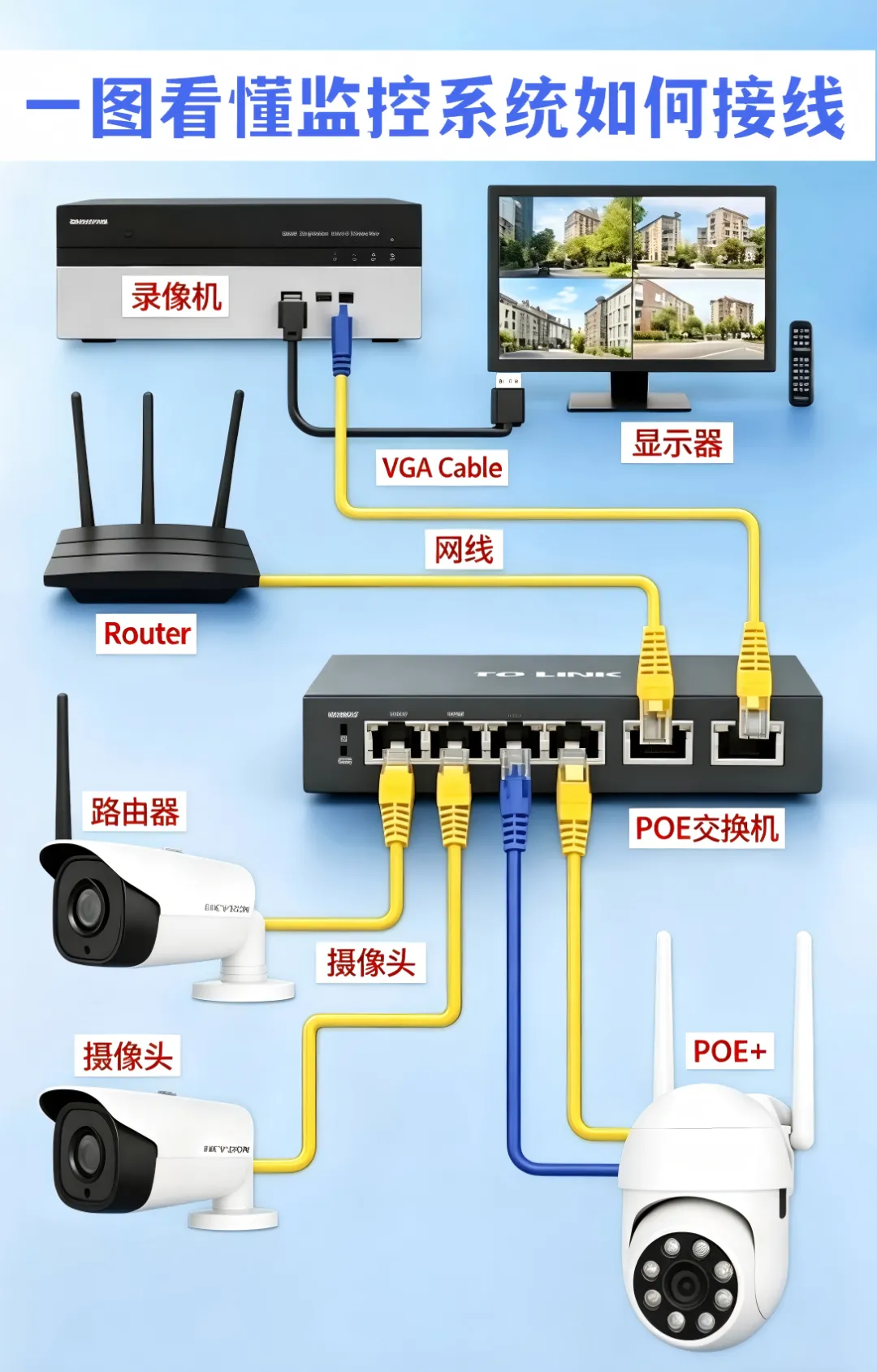

摄像头到交换机：网线传电传数据
摄像头用网线连接到POE交换机。POE（Power over Ethernet）技术让网线同时传输电力和网络数据，摄像头无需单独接电源。网线一头插摄像头，另一头插交换机POE口。传输距离理论100米，实际建议80米以内。
POE交换机用网线连接到路由器。实现远程监控，手机App随时随地看摄像头画面。如果不需要远程查看，此步骤可省略。
POE交换机用网线连接到硬盘录像机NVR。录像机通过交换机获取摄像头视频流，存储在硬盘中。支持回放、报警、移动侦测等功能。
录像机通过HDMI或VGA线连接显示器。显示器上显示多路摄像头画面，可单画面、四画面、九画面、十六画面分割。操作用鼠标直连录像机USB口。
网线：选用超五类或六类纯铜网线，屏蔽线抗干扰更好
POE供电：交换机总功率需大于所有摄像头功率之和
摄像头安装位置：覆盖关键区域，避免逆光、遮挡
录像机硬盘：按摄像头数量、清晰度、保留天数计算容量
摄像头：室内选半球，室外选枪机或球机，夜间用红外或全彩
POE交换机：根据摄像头数量和功率选，留余量
录像机：通道数大于等于摄像头数量，支持H.265压缩省硬盘空间
硬盘：监控专用盘，容量建议2TB起步
摄像头网线连交换机，交换机连录像机和路由器。POE供电最省事，一根网线全搞定。
