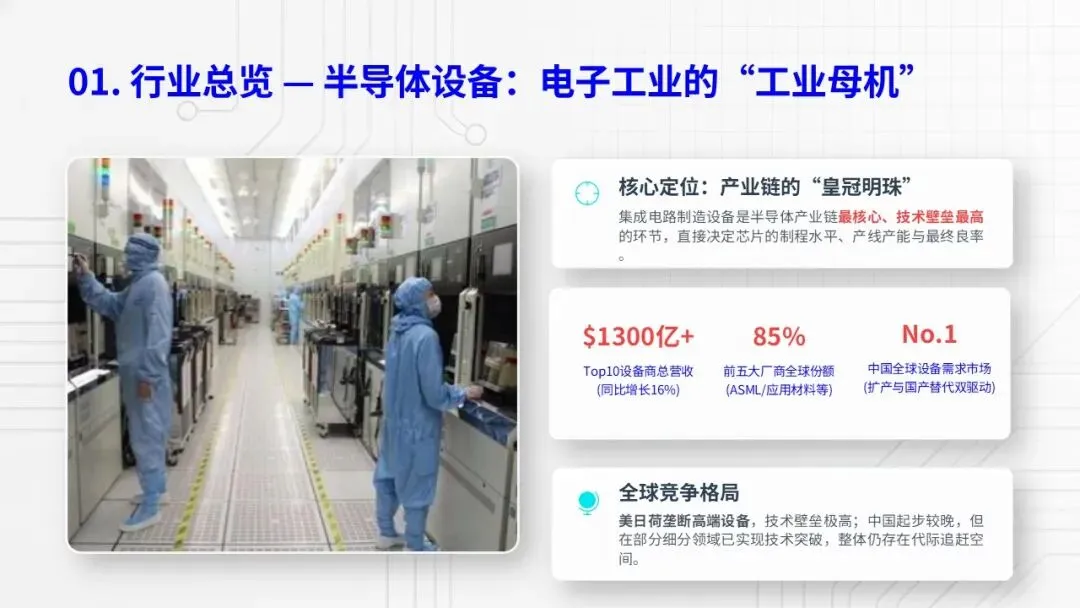

夜雨聆风集成电路制造是当代电子工业的基石，其关键设备构成了整个产业链的"工业母机"。根据最新市场数据，2025年全球半导体设备商半导体营收业务Top10营收合计超1300亿美元，同比增长约16%。前五大设备商（ASML、应用材料、泛林、东京电子、科磊）的半导体业务营收合计近1127亿美元，占比约85%。中国在这一领域虽起步较晚，但近年来通过政策扶持与企业自主创新，已在部分关键设备领域取得突破性进展。

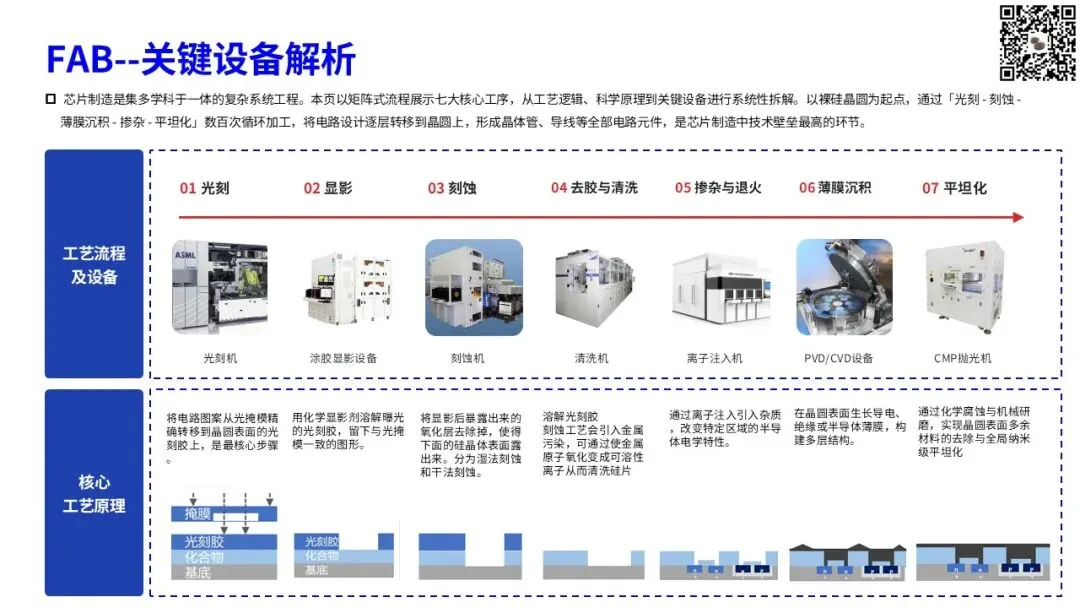

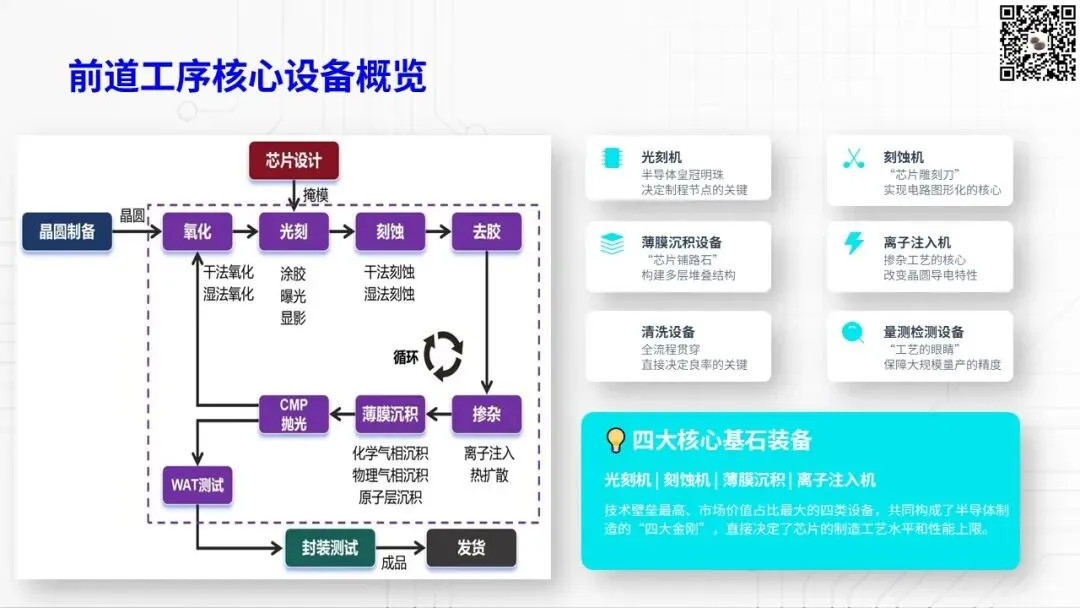

光刻——给小芯刻下“电路地图”
光刻就像“超级刻字”，目的是把设计好的电路图案精准“印”在硅晶圆上。工艺开始前，晶圆需先经清洗设备去除杂质，再由芯源微电子的涂胶显影机均匀涂上一层对光敏感的光刻胶。
对于28nm及以上的成熟工艺，国内主流使用上海微电子的DUV光刻机：深紫外光透过带有电路图案的光刻版，将图案精准投影到光刻胶上。曝光后的晶圆经过显影，被光照到的光刻胶会溶解，露出下方的硅片，未曝光部分则保留形成“保护罩”——这就是电路的“初步轮廓”。先进芯片的电路极其复杂，需要重复30多道光刻工序，每一次对准精度都要达到纳米级，稍有偏差就会导致芯片“先天残疾”。

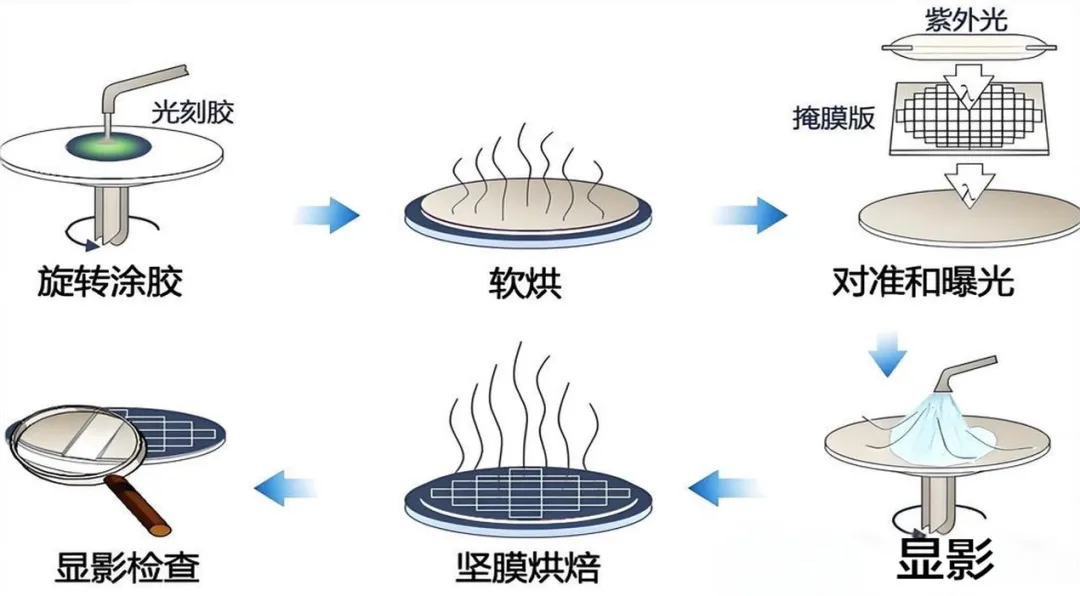

光刻工艺流程（图片来源于网络）

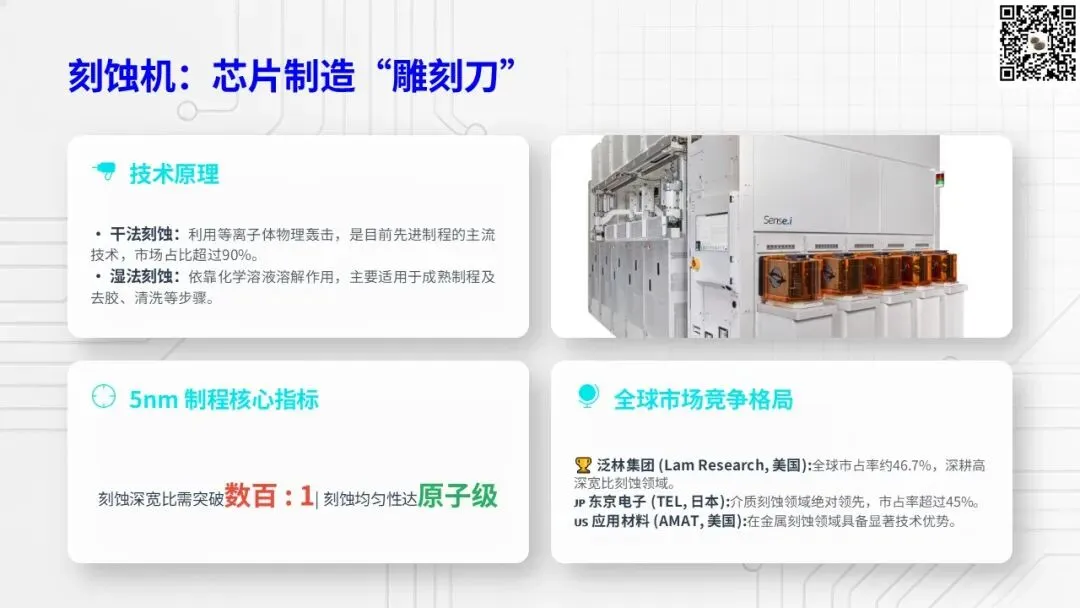

刻蚀机：芯片制造的"雕刻刀"
刻蚀机是将光刻胶图案转化为实际硅片结构的关键设备，分为干法刻蚀和湿法刻蚀两大类。
•干法刻蚀：主要采用等离子体刻蚀技术，通过射频电场产生高能等离子体，利用离子轰击去除未被光刻胶保护的硅片材料。例如中微公司的5nm刻蚀机利用等离子体轰击，能在头发丝直径的七千分之一到上万分之一的尺度上加工微观结构。
•湿法刻蚀：利用化学溶液溶解材料，虽然成本较低，但方向性较差，易产生undercut（侧蚀），适用于大尺寸或特定材料结构的刻蚀。
工艺要求：先进制程（如5nm）要求刻蚀机具备高深宽比刻蚀能力（如中微NMC612H刻蚀机可达数百比一）、极高的刻蚀均匀性（1个硅原子直径范围）和精确的形貌控制能力。

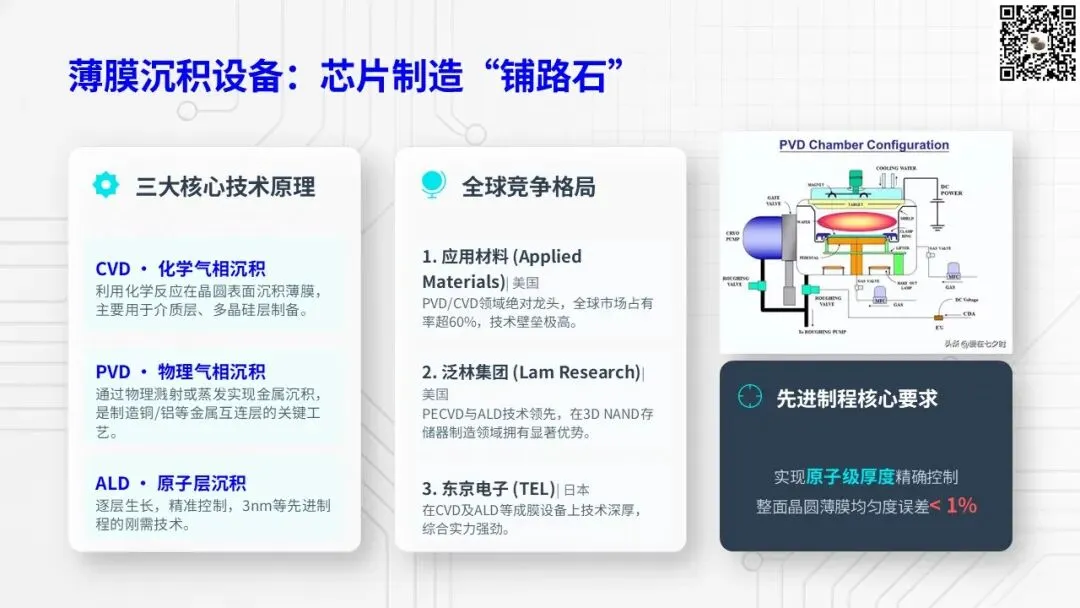

薄膜沉积设备：芯片制造的"铺路石"
薄膜沉积设备用于在晶圆表面形成绝缘层、导电层等材料薄膜，是构建芯片多层结构的基础。
技术原理：
化学气相沉积(CVD)：通过化学反应在基底表面沉积薄膜，如拓荆科技的PECVD设备能在高深宽比结构内实现高保形性沉积。
物理气相沉积(PVD)：通过物理溅射方式在基底表面沉积金属薄膜，如北方华创的PVD设备用于铝、铜等金属互连层的制备。
原子层沉积(ALD)：基于自限制表面反应，逐层精确沉积薄膜，每个周期沉积0.01-0.3nm，具有原子级精度、高均匀性和保形性。
工艺要求：薄膜沉积设备需要具备精确的厚度控制能力（如ALD的均匀度<±2%）、高纯度的沉积环境（颗粒数≤1个/cm²）以及优异的台阶覆盖能力（如拓荆科技的STRiker系列在3D NAND堆叠层刻蚀中，关键尺寸均匀性控制在1.2nm以内）。
全球半导体设备市场长期由美国、日本、荷兰等国的企业主导，形成了高度集中的竞争格局。根据2025年数据，前五大设备商（ASML、应用材料、泛林、东京电子、科磊）占据全球约70%的市场份额，其中ASML在光刻机领域一家独大，科磊在量测检测设备领域占据绝对优势。

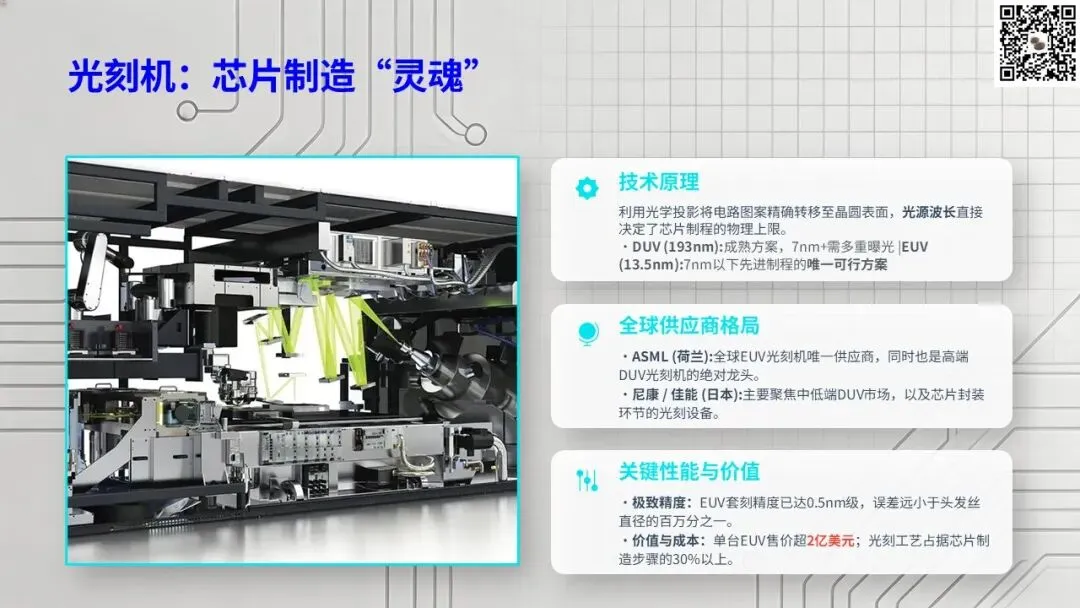

1. 光刻机供应商
ASML（荷兰）
•市场地位：全球市占率61.2%，是EUV光刻机的唯一供应商，垄断7nm以下先进制程
•核心技术：EUV光刻机采用13.5nm波长极紫外光，每台设备成本超过2亿美元，重达180吨，包含超过10万个零件
•产品布局：TWINSCAN系列覆盖从28nm到3nm全系列制程，2026年计划推出面向中国市场的降规版浸没式DUV设备NXT:1965i
•技术壁垒：光源（原美国Cymer公司技术）、双工件台技术、光学系统（主要依赖德国蔡司）
尼康（日本）
•市场地位：全球市占率约25%，主要聚焦28nm及以上成熟制程
•核心技术：ArF干式/浸没式光刻技术，2025年亏损850亿日元，计划通过中国市场自救
•产品布局：NSR-S635E系列支持28nm工艺，主打高性价比
•技术劣势：在浸没式技术路线选择上落后于ASML，导致市场份额被挤压
佳能（日本）
•市场地位：全球市占率约10%，专注90nm及以上低端成熟制程
•核心技术：i-line/KrF光刻技术，设备价格相对较低
•产品布局：FPA系列支持90nm以上制程，主要应用于LED和分立器件
•技术特点：设备稳定性高，维护成本低，但无法满足先进制程需求
上海微电子装备（中国）
•市场地位：全球市占率0.2%，国内市占率超80%
•核心技术：28nm浸没式DUV光刻机，采用ArFi技术，通过多重曝光支持7nm及以上制程
•产品布局：SSA系列覆盖90nm到28nm制程，2025年交付首台28nm光刻机
•国产化率：28nm设备国产化率超过85%，核心光学镜头和激光光源国产比例达50%
•价格优势：28nm设备定价约6500万美元，仅为ASML同级别设备的54%
2. 刻蚀机供应商
泛林集团（Lam Research，美国）
•市场地位：全球导体/介质刻蚀市占率超50%，3D NAND蚀刻设备市占率70%
•核心技术：等离子体刻蚀技术，包括CCP（电容耦合等离子体）和ICP（电感耦合等离子体）两种主流技术
•产品布局：Kiyo®系列（5nm以下逻辑芯片）、Flex®系列（介质刻蚀）、Vantex®（3D NAND）
•技术优势：高深宽比刻蚀能力（>100:1）、高选择比刻蚀、低损伤刻蚀
应用材料（Applied Materials，美国）
•市场地位：全球刻蚀设备市场重要参与者，与东京电子形成竞争
•核心技术：等离子体刻蚀技术，尤其在金属刻蚀领域具有优势
•产品布局：Endura®系列刻蚀设备，覆盖从成熟到先进制程
•技术特点：设备集成度高，工艺稳定性好，适合大规模量产
东京电子（Tokyo Electron，日本）
•市场地位：全球介质刻蚀设备领先供应商，市占率超45%
•核心技术：等离子体刻蚀技术，专注于介质材料刻蚀
•产品布局：Plasma刻蚀系列，包括硅、氧化物、氮化物等多种材料
•技术优势：在介质刻蚀的选择比和表面质量方面具有优势
中微公司（中国）
•市场地位：国内市占率超50%，全球第13大半导体设备商
•核心技术：CCP/ICP等离子体刻蚀技术，支持5nm及以下先进制程
•产品布局：Primo Angnova™（5nm及以下逻辑芯片）、PrimoUD-RIE®（极高深宽比刻蚀）
•技术突破：5nm刻蚀机已进入台积电产线，设备累计出货量突破5000台
•国际认可：在台积电、三星和SK海力士等国际先进芯片制造客户生产线上，已有近600台中微的双反应台刻蚀设备，其中一半用于5纳米及更先进制程
北方华创（中国）
•市场地位：全球第六大半导体设备商，2025年营收约51亿美元
•核心技术：ICP刻蚀技术，2026年3月发布NMC612H刻蚀机，支持埃米级均匀性
•产品布局：NMC系列覆盖从成熟到先进制程，包括金属和介质刻蚀
•技术特点：设备兼容性好，可覆盖多种应用场景，包括DRAM及NAND存储产线
•市场表现：2024年刻蚀设备收入超80亿元，高出中微公司约8亿元
3. 薄膜沉积设备供应商
应用材料（Applied Materials，美国）
•市场地位：全球PVD/CVD设备市场领导者，市占率超60%
•核心技术：等离子体增强化学气相沉积(PECVD)、原子层沉积(ALD)技术
•产品布局：Endura®系列薄膜沉积设备，覆盖从成熟到先进制程
•技术优势：在金属互连和高k金属栅极等先进结构沉积方面具有优势
东京电子（Tokyo Electron，日本）
•市场地位：全球CVD设备市场领导者，在ALD领域优势明显
•核心技术：等离子体增强化学气相沉积(PECVD)、原子层沉积(ALD)技术
•产品布局：多种CVD设备系列，包括硅外延、氧化硅沉积等
•技术特点：设备稳定性高，工艺控制精确，适合大规模量产
泛林集团（Lam Research，美国）
•市场地位：全球PECVD/ALD设备市占率超40%，在3D NAND领域优势明显
•核心技术：原子层沉积(ALD)和化学气相沉积(CVD)技术
•产品布局：STRiker®系列（ALD）、 sense.i®系列（智能沉积控制）
•技术突破：推出用于先进封装的沉积设备"VECTOR® TEOS 3D"，能精确可靠地处理重型和弯曲的晶圆
•创新技术：2024年推出Pulsus™系统，首次在半导体生产中使用脉冲激光沉积(PLD)技术，可沉积高掺Sc的AlScN薄膜，Sc的比例可达40%
拓荆科技（中国）
•市场地位：国产PECVD/ALD设备领先企业，2024年国产化率约30%
•核心技术：PECVD和ALD技术，支持14nm制程
•产品布局：PECVD系列设备，用于3D NAND、DRAM等存储芯片制造
•技术突破：在3D NAND堆叠层刻蚀中，关键尺寸均匀性控制在1.2nm以内
•国际认证：产品已通过多家领先晶圆厂的严格验证，在先进逻辑与存储芯片制造中实现了规模量产
北方华创（中国）
•市场地位：国内唯一具备全品类半导体设备供应能力的企业
•核心技术：PVD/CVD/ALD全系列技术，2024年薄膜设备收入超100亿元
•产品布局：eVictor系列（PVD）、Cygnus系列（ALD）、Taurus系列（CVD）等
•技术突破：2025年发布SICRIUS PY302系列12英寸低压化学气相硅沉积立式炉设备，实现高深宽比结构填充和高平坦度薄膜生长
•国际应用：设备已进入中芯国际、长江存储等产线，支持28nm及以下制程

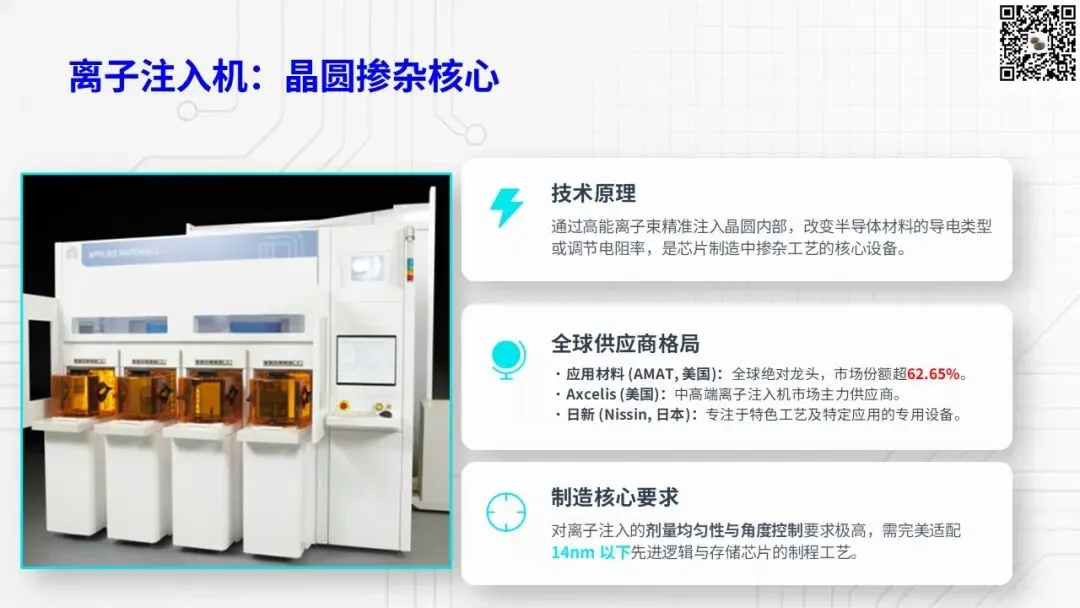

4. 离子注入机供应商
应用材料（Applied Materials，美国）
•市场地位：全球市占率62.65%，是离子注入机领域的绝对领导者
•核心技术：高能离子注入技术，支持先进制程
•产品布局：全系列离子注入机，包括低能大束流、中束流和高能离子注入机
•技术优势：在先进制程（如14nm以下）的离子注入方面具有不可替代的技术积累
Axcelis（美国）
•市场地位：全球离子注入机市场重要参与者，尤其在中高端市场
•核心技术：离子注入技术，专注于高精度、高稳定性的离子束控制
•产品布局：多款离子注入设备，覆盖从成熟到先进制程
•技术特点：设备小型化程度高，维护成本低，适合中小型晶圆厂
日新（日本）
•市场地位：全球离子注入机市场次要参与者，主要专注于特定应用领域
•核心技术：离子注入技术，尤其在特殊掺杂应用方面具有优势
•产品布局：多款离子注入设备，主要应用于功率半导体等特色工艺
•技术特点：设备性价比高，适合特定应用场景
凯世通（中国，万业企业旗下）
•市场地位：国产离子注入机重要参与者，市占率约5%
•核心技术：高能离子注入机技术，2024年完成14nm CMOS工艺验证
•产品布局：低能大束流离子注入机与高能离子注入机
•技术突破：设备在客户端测试中表现优异，已进入中芯国际产线
•应用领域：设备已成功应用于光伏N型电池掺杂领域，并反哺集成电路业务
中科信（中国，中电科装备旗下）
•市场地位：国内唯一的全系列集成电路离子注入机研发、制造、服务一体的供应商
•核心技术：离子注入技术，已实现28nm工艺全覆盖
•产品布局：全系列离子注入机，包括低能大束流、中束流和高能离子注入机
•技术特点：设备稳定性高，维护响应速度快，适合国内产线需求
•国产化进程：2022年底，研发团队成功研制出28纳米中束流离子注入机，是国内离子注入机研发的重要里程碑

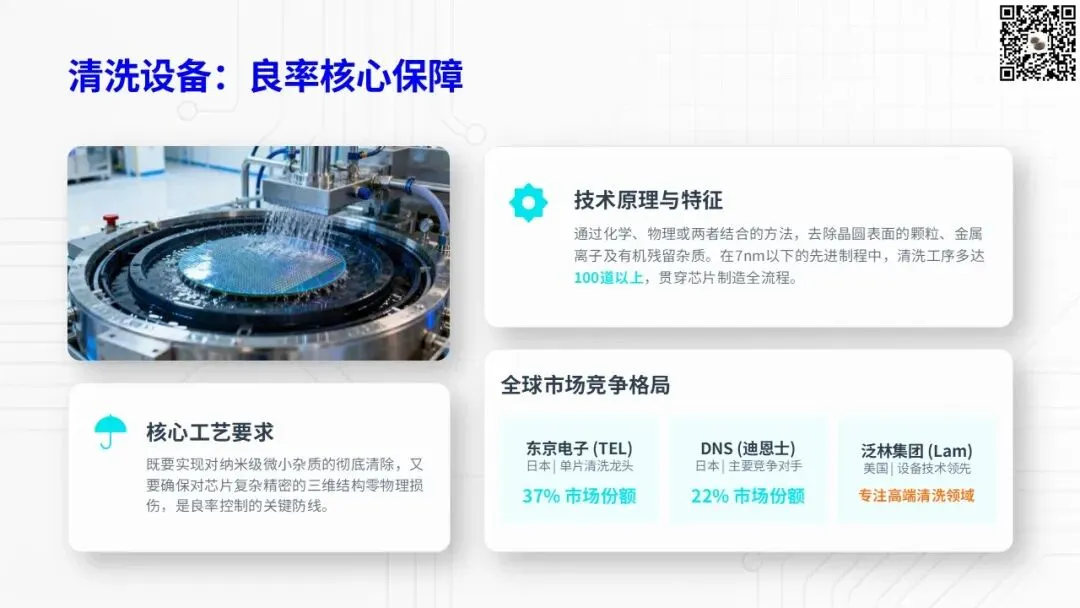

5. 清洗设备供应商
东京电子（Tokyo Electron，日本）
•市场地位：全球单片清洗设备市占率37%，是该领域绝对领导者
•核心技术：单片清洗技术，包括RCA标准清洗序列、兆声波清洗等
•产品布局：多种清洗设备系列，包括湿法清洗、干法清洗和复合清洗
•技术优势：在复杂三维结构清洗方面具有不可替代的技术积累
•价格策略：设备价格较高，但提供全面的售后服务和技术支持
DNS（日本）
•市场地位：全球单片清洗设备市占率约22%，是重要参与者
•核心技术：单片清洗技术，专注于特定应用场景
•产品布局：多款单片清洗设备，主要应用于先进制程
•技术特点：设备小型化程度高，维护成本低，适合特定产线需求
•市场策略：通过差异化竞争，在特定细分市场占据优势
泛林集团（Lam Research，美国）
•市场地位：全球单片清洗设备市占率约17%，在高端市场具有竞争力
•核心技术：单片清洗技术，结合刻蚀和沉积工艺形成完整解决方案
•产品布局：多款清洗和去胶设备，主要应用于先进逻辑芯片和存储芯片
•技术特点：设备集成度高，与泛林的刻蚀和沉积设备形成协同效应
•市场表现：清洗设备业务增长迅速，成为公司新的增长点
盛美上海（中国）
•市场地位：国产单片清洗设备龙头，市占率约7%
•核心技术：单片清洗技术，包括SAPS（单片槽式）和TEBO（单片喷淋）技术
•产品布局：多款单片清洗设备，覆盖从成熟到先进制程
•技术突破：在TSV互连结构清洗方面取得重要进展，解决3D集成中的关键清洗难题
•市场应用：设备已进入SK海力士、长江存储、华虹等国际知名晶圆厂产线
北方华创（中国）
•市场地位：国内批量清洗设备主要供应商，市占率超30%
•核心技术：批量清洗技术，包括槽式清洗和单片清洗
•产品布局：Bpure系列（立式/卧式管舟清洗设备）、WE3102系列（12英寸槽式清洗设备）
•技术特点：设备性价比高，适合国内成熟制程产线需求
•市场策略：通过收购芯源微，进一步丰富产品线，实现湿法全流程工艺覆盖

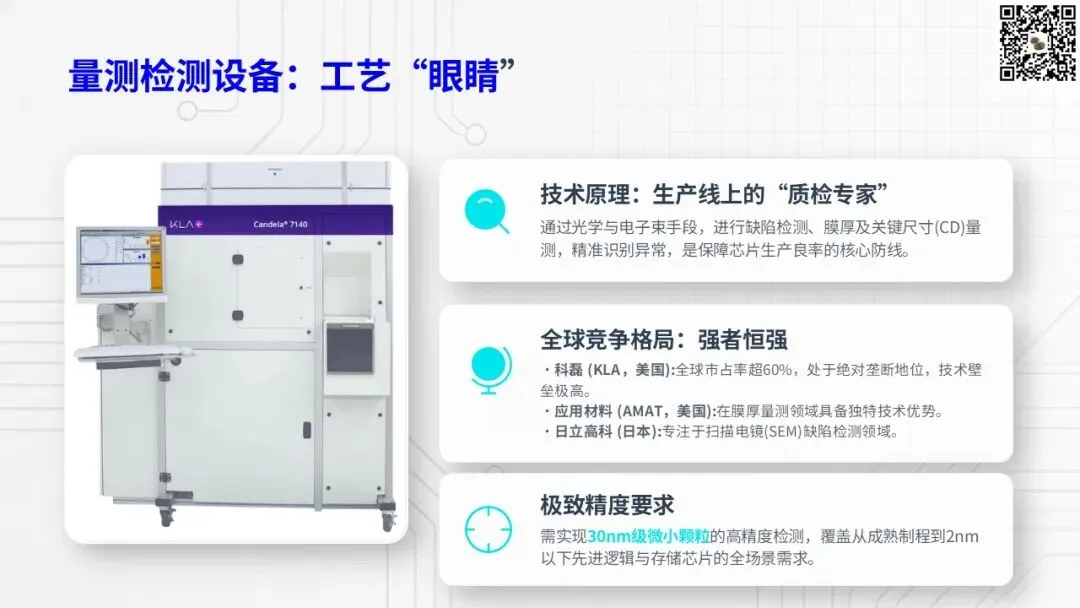

6. 量测检测设备供应商
科磊（KLA，美国）
•市场地位：全球市占率超60%，是量测检测设备领域的绝对领导者
•核心技术：光学检测、电子束检测和扫描电子显微镜(SEM)技术
•产品布局：多种量测检测设备系列，包括缺陷检测、膜厚量测和关键尺寸量测
•技术优势：在先进制程（如5nm以下）的量测检测方面具有不可替代的技术积累
•市场策略：通过提供全面的检测解决方案，在全球市场占据主导地位
应用材料（Applied Materials，美国）
•市场地位：在特定量测检测领域具有竞争力，但整体市场占比不如科磊
•核心技术：光学量测和电子束检测技术
•产品布局：多款量测检测设备，主要应用于薄膜厚度和均匀性检测
•技术特点：设备与应用材料的沉积设备形成协同效应
•市场定位：专注于特定应用场景的量测检测需求
日立高科（Hitachi High-Technologies，日本）
•市场地位：全球量测检测设备市场重要参与者，尤其在特定领域
•核心技术：电子显微镜(SEM)和光学检测技术
•产品布局：多款量测检测设备，包括SEM、光学关键尺寸量测等
•技术特点：设备精度高，稳定性好，适合特定应用需求
•市场表现：在日本本土市场占据重要地位，但在全球市场占比有限
中科飞测（中国）
•市场地位：国内量测检测设备龙头，市占率约10%
•核心技术：光学检测和电子显微镜技术
•产品布局：Cypress系列（缺陷检测）、Spruce系列（膜厚量测）等
•技术突破：在28nm缺陷识别方面取得重要进展，灵敏度达30nm颗粒检测水平
•市场应用：设备已进入中芯国际、长江存储等国内主流产线
上海精测（中国）
•市场地位：国内光学检测设备领先企业，市占率约5%
•核心技术：光学关键尺寸量测(OCD)技术
•产品布局：多款光学检测设备，包括X-ray膜厚测量仪和OCD量测设备
•技术突破：是国内首家实现三星产线膜厚量测国产化的厂商
•市场认可：设备已在长鑫存储等产线投入使用，获得客户好评
华海清科（中国）
•市场地位：国产CMP设备主要供应商，市占率超70%
•核心技术：化学机械抛光(CMP)和相关量测技术
•产品布局：CMP系列设备，包括抛光和量测一体化解决方案
•技术突破：CMP设备已批量供应中芯国际、长江存储，28nm及以上制程覆盖率超70%
•市场进展：14nm CMP设备进入验证阶段，整机国产化率超90%

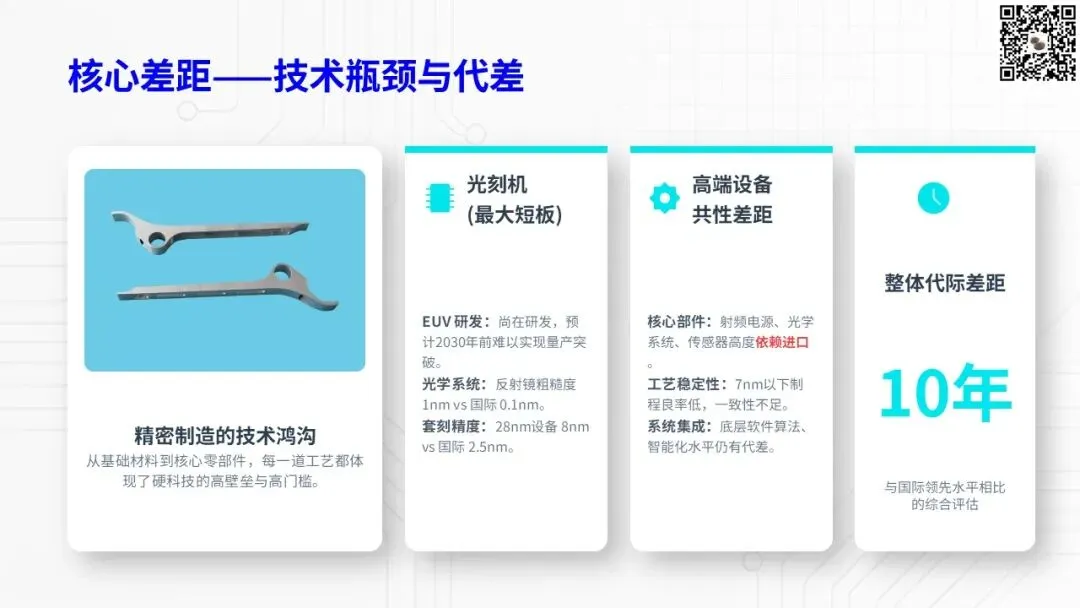

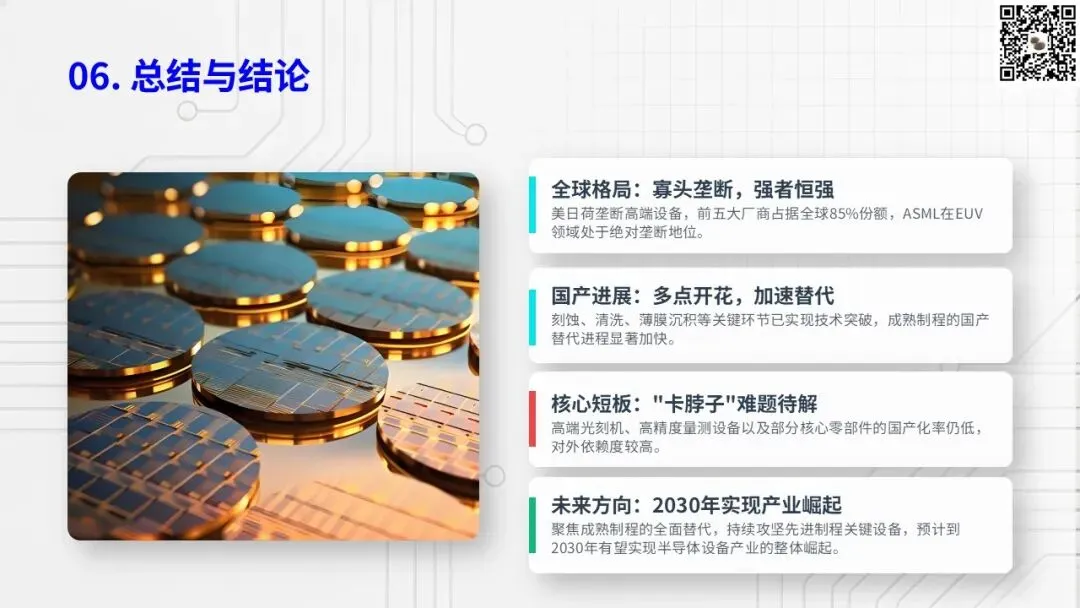

三、中国半导体设备产业的突破与差距
1. 国产替代进展与市场表现
中国半导体设备产业近年来发展迅速，2024年国产半导体设备企业销售总额约为853亿元，较2008年17亿元规模增长50.1倍。在国家政策支持和市场需求驱动下，国产设备已在部分领域实现突破性进展：
光刻机领域：
•上海微电子28nm浸没式DUV光刻机SSA800系列已实现量产，国产化率超过85%，核心光学镜头和激光光源国产比例达50%
•该设备套刻精度控制在±2.3纳米，良率稳定突破90%，最优可达95%，已交付中芯国际、华虹等头部厂商
•2025年，中芯国际已在北京和上海临港部署8台SSA800，主要生产MCU、电源管理芯片和汽车功率元件

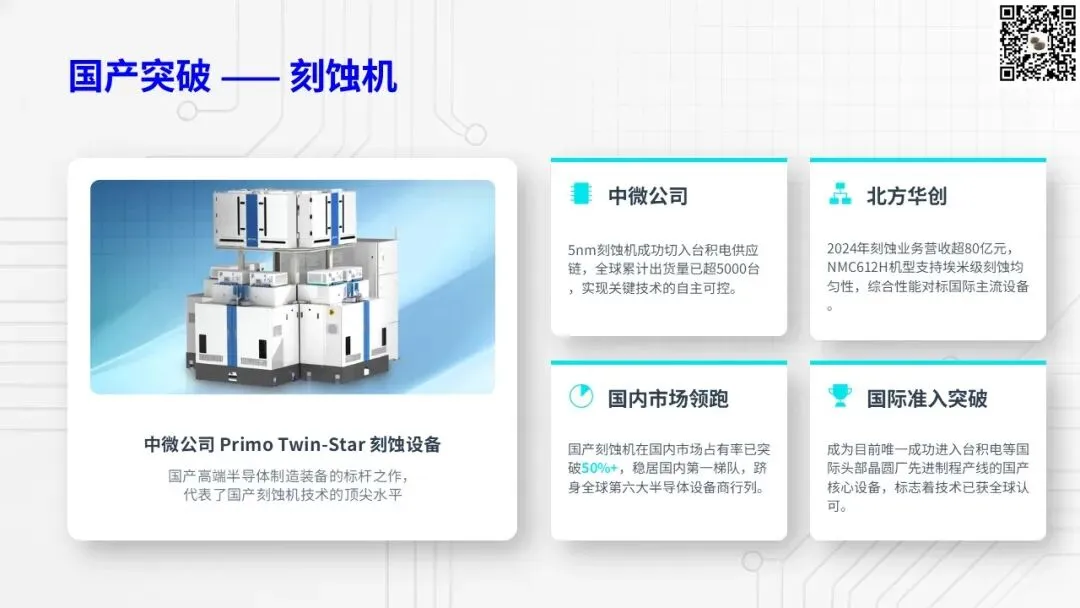

刻蚀机领域：
•中微公司5nm刻蚀机已进入台积电产线，设备累计出货量突破5000台，在国际先进芯片制造客户生产线上，已有近600台中微的双反应台刻蚀设备
•北方华创2024年刻蚀设备收入超80亿元，高出中微公司约8亿元，已成为国内刻蚀设备市场的主要供应商
•2026年3月，北方华创发布全新一代12英寸高端电感耦合等离子体（ICP）刻蚀设备NMC612H，支持埃米级均匀性，填补国内空白

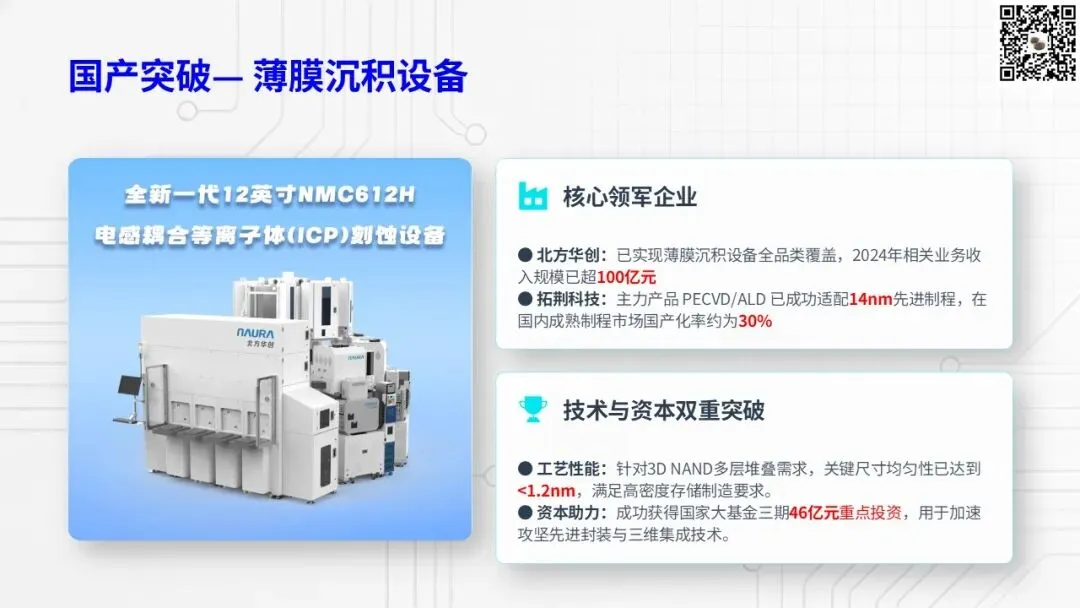

薄膜沉积设备领域：
•北方华创2024年薄膜沉积设备收入超100亿元，成为公司最大收入来源
•拓荆科技PECVD/ALD设备覆盖14nm制程，国产化率约30%，产品已通过多家领先晶圆厂的严格验证
•2025年，拓荆科技获大基金三期46亿元投资，用于三维集成设备研发及产业化

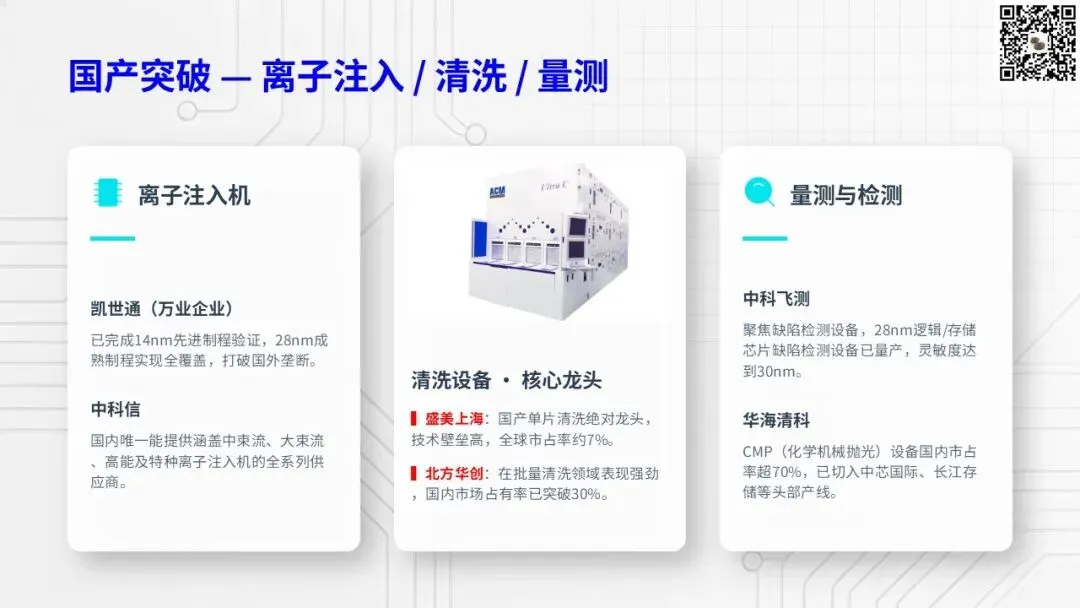

离子注入机领域：
•北方华创、凯世通等企业实现28nm全覆盖，凯世通14nm验证中
•2024年11月，凯世通成功向一家12英寸晶圆厂的新客户交付了首台低能大束流离子注入机，是国内低能大束流离子注入机产业化领跑者
•2026年1月，中核集团中国原子能科学研究院自主研制的中国首台串列型高能氢离子注入机（POWER-750H）成功出束，核心指标达到国际先进水平
清洗设备领域：
•盛美上海单片清洗设备市占率约7%，国产替代核心
•北方华创批量清洗设备覆盖成熟制程，国产化率较高
•2025年，北方华创通过受让股权成为芯源微的控股股东，进一步丰富了产品线，实现湿法全流程工艺覆盖
量测检测设备领域：
•中科飞测、上海精测等企业在光学检测设备方面取得重要进展，用于28nm缺陷识别，灵敏度达30nm颗粒检测水平
•华海清科CMP设备已批量供应中芯国际、长江存储，28nm及以上制程覆盖率超70%，14nm CMP设备进入验证阶段
•国产量测设备整体市占率从2020年的不足5%提升至2024年的18%，预计2025年将突破25%
2. 技术突破与创新路径
中国半导体设备企业在突破技术封锁方面采取了多元化的创新路径，形成了"由易到难、循序渐进"的自主替代模式：
光刻机技术突破：
•上海微电子采用ArFi浸没式技术，通过多重曝光支持7nm及以上制程，成本仅为ASML同级设备的1/3
•中科院采用全固态深紫外激光光源技术，转换效率达3.42%，接近商用标准（理论最大转换效率可能接近6%）
•清华大学开发SSMB-EUV方案，采用粒子加速器产生高强度、高稳定性的极紫外光源，输出功率是传统EUV的3-5倍
•浙江大学推出国产商业电子束光刻机"羲之"，精度0.6纳米，线宽8纳米，可绕过部分进口限制
•璞璘科技交付中国首台半导体级步进式纳米压印光刻系统，支持线宽小于10nm，成本低，能耗低
刻蚀机技术突破：
•中微公司Primo Angnova™刻蚀机采用超过200区独立温控的Durga III ESC静电吸盘，结合晶圆边缘AEIT技术，实现优异的片内刻蚀均匀性
•北方华创NMC612H刻蚀机搭配全国产超百区独立控温静电卡盘及具备完全自主知识产权的温控算法，将ICP小尺寸刻蚀的深宽比提升到数百比一
•中微公司PrimoUD-RIE®刻蚀机引入动态边缘阻抗调节系统，提高晶圆边缘良率，解决高深宽比刻蚀难题
薄膜沉积技术突破：
•北方华创SICRIUS PY302系列设备通过低压反应腔技术和多区独立高精度温控系统，实现高深宽比结构填充
•拓荆科技STRiker系列设备采用全自主设计的全石英腔室与高精度温度控制加热器，结合气体流场与热场协同控制算法，将膜厚均匀性和表面粗糙度控制在原子级
•中微公司推出高选择性刻蚀机Primo Domingo，采用全对称腔体结构与优化流场设计，在气体注入、温度控制、压力调控等关键环节实现系统整合，确保晶圆表面刻蚀的高度均匀性与工艺重复性
离子注入机技术突破：
•凯世通半导体的高能离子注入机完成14nm CMOS工艺验证，低能机型已进入中芯国际产线
•青岛思锐智能研发国内首台8MeV高能离子注入机并交付，预计"十四五"末年产50台
•中核集团中国原子能科学研究院的POWER-750H高能离子注入机，束流传输效率提升至92%，较国际同类产品高出7个百分点
清洗设备技术突破：
•盛美上海的SAPS（单片槽式）和TEBO（单片喷淋）技术在TSV互连结构清洗方面取得重要进展
•北方华创与芯源微合作开发的清洗设备在成熟制程领域实现完全替代能力，清洗设备整体国产化率接近40%
•芯源微的涂胶显影机已实现国产化，支持多种光刻工艺
量测检测技术突破：
•中科飞测在缺陷检测和膜厚量测方面取得重要进展，填补了国内在高端量测设备领域的空白
•上海精测在光学检测设备方面取得突破，是国内首家实现三星产线膜厚量测国产化的厂商
•华海清科CMP设备结合量测技术，实现抛光与量测一体化，提高工艺控制精度
