填料塔属于连续接触式传质设备。理想状态下，液体应当像“薄膜”一样均匀润湿每一寸填料表面。然而，液体在下流过程中具有天然的“聚并”倾向（壁流效应和沟流效应）。

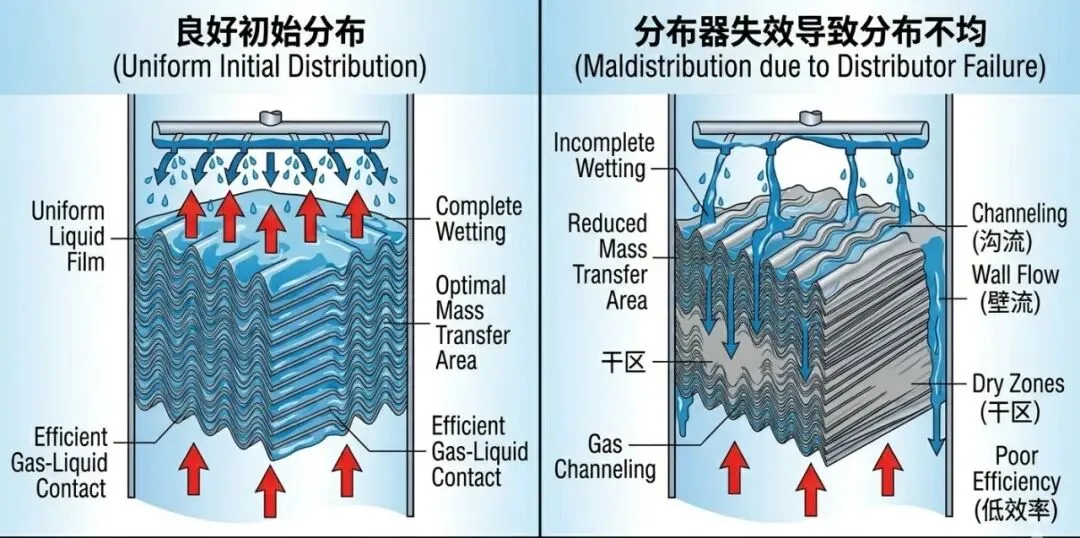

如果初始分布不均，液体就会在填料层中形成局部“洪水”或“干区”。这种分布不均（Maldistribution）会导致：

1. 等板高度（HETP）剧增：分离效率断崖式下跌。
2. 操作弹性降低：在低负荷或高负荷下极易发生液泛或效率失效。
3. 放大效应失控：实验室小塔表现良好，工业大塔却无法产出合格产品。

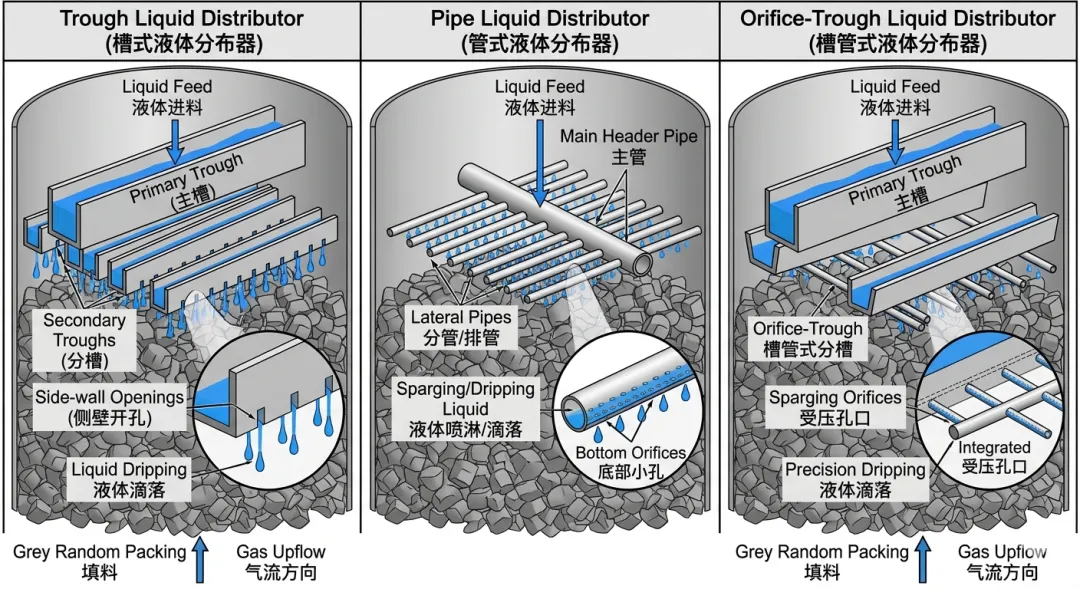

二、 主流液体分布器的结构设计解析

设计分布器时，必须在分布点密度、气相通过能力、抗堵塞性能和操作弹性之间寻找平衡。

1. 槽式分布器（Trough Distributor）

这是目前工业大塔（直径 >1000mm）中最主流的选择。它由主槽（一级槽）和分槽（二级槽）组成。

·设计精髓：液体从主槽流向分槽，通过侧壁的孔口或溢流管滴落。这种结构气相通过空间大（开孔率高），阻力小。

·适用工况：高通量、对压降敏感的真空精馏系统。

2. 槽管式分布器（Orifice-Trough）

结合了槽式的开放性和管式的分布精度。液体通过槽底连接的布液管流出。

·设计精髓：能够有效抑制由于塔体轻微倾斜或液面波动带来的影响，分布精度极高。

·适用工况：高纯度分离、对初始分布极其敏感的规整填料塔。

3. 管式分布器（Pipe Distributor）

通常分为环形管、排管和歧管。液体通过管壁上的小孔喷淋。

·优点：结构紧凑，适合压力操作。

·缺点：孔口较细，极易堵塞，且操作弹性（Turndown Ratio）有限。

三、 设计阶段必须守住的“金准则”

在进行分布器选型和参数标定时，以下几个数值是决定成败的关键：

1.分布点密度（Points/m²）：

o普通分离：60–100 点/m²。

o高纯度精馏：建议不低于 150–250 点/m²。

2.操作弹性（Turndown Ratio）：

o优秀的分布器应能覆盖 30%–110% 的设计负荷。如果负荷波动剧烈，需考虑双层孔或异形孔设计。

3.自由截面积（Free Area）：

o为了不干扰气相上升，分布器的投影遮挡率应控制在 30%–45% 以内，否则会提前诱发“淹塔”。

四、 安装避坑指南：那些年我们踩过的“雷”

很多工程师认为分布器只要按图装上去就行，其实不然。安装阶段的 1 毫米偏差，可能导致运行时的数百万损失。

1. 水平度：第一杀手

【坑点】：分布器安装不平，导致液体全部涌向低侧的槽位。

·避坑指南：对于直径 3 米以上的塔，分布器的水平度误差必须控制在±2mm以内。安装时应使用精密水准仪而非普通的靠尺。

2. 密封性：局部的“大雨”

【坑点】：槽体之间的连接处、进料管法兰密封不严，液体从裂缝直下。

·避坑指南：所有拼接点必须按设计要求密封。安装完成后，建议进行水分布实验（Water Test），肉眼观察是否存在异常的连阴雨或瀑布流。

3. 阻塞物：工程残留的“噩梦”

【坑点】：施工现场的焊渣、手套、编织袋碎片残留在塔内，开车后瞬间堵塞分布孔。

·避坑指南：在分布器上方安装完成后，必须进行严格的最后清理（Last Clean-out），并对每一排布液孔进行通孔检查。

4. 进料管方向：动能的干扰

【坑点】：进料管口直接冲向分布槽，导致液面剧烈波动，分布点出水量严重不均。

·避坑指南：必须配置消能器或缓冲板，将物料的动能化解，让液体以平稳的液位进入分布槽。
