工业 AI 设备故障诊断已成为流程工业、智能制造领域实现预测性维护、降低非计划停机、提升设备可靠性的核心技术。其本质是构建从物理信号采集到智能维修决策的完整闭环，通过六层技术链路逐层递进，将不可见的设备隐患转化为可执行、可量化、可追溯的运维动作。本文基于工业现场落地实践，系统拆解技术全景、核心方法与工程应用，为智能诊断系统设计与落地提供完整参考。

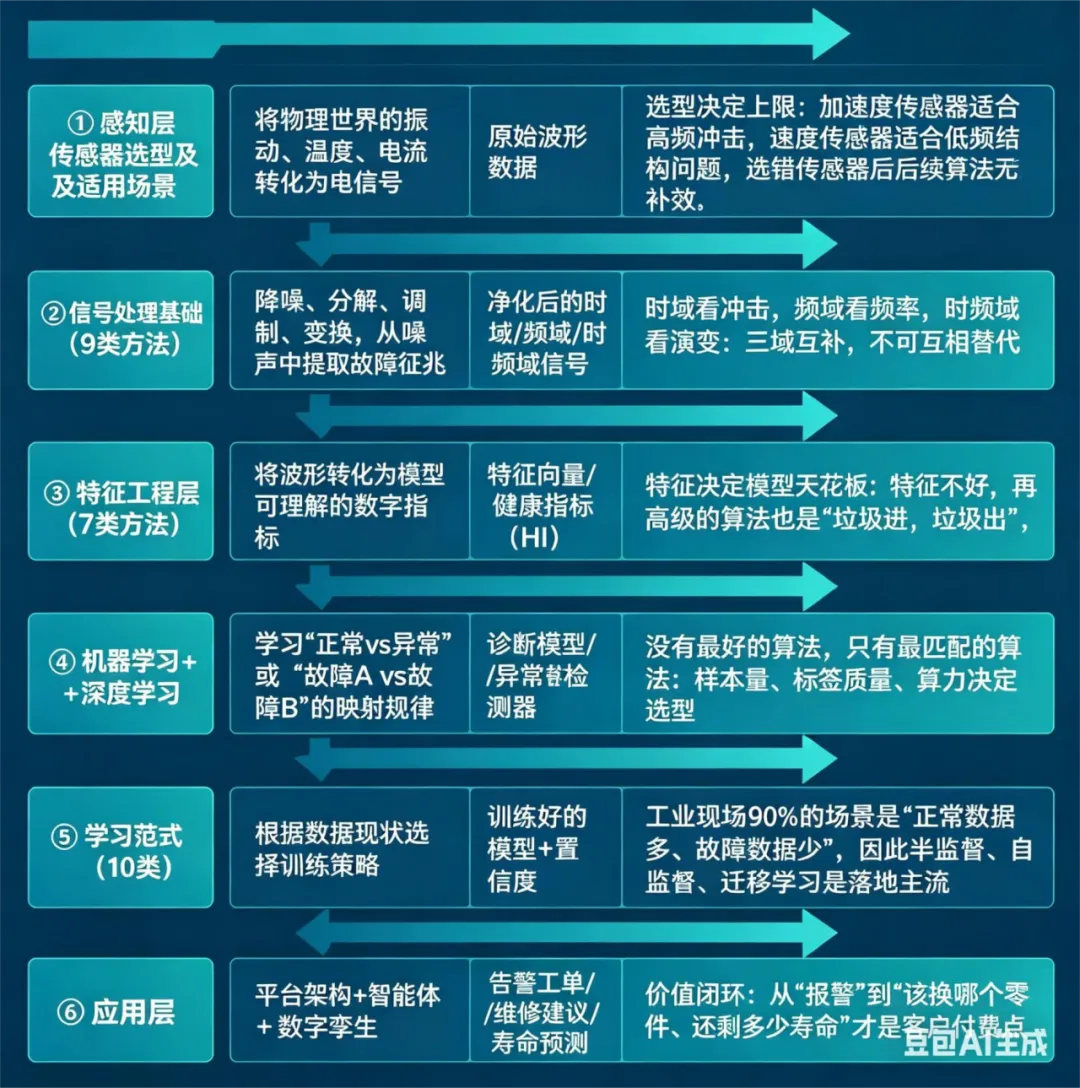

技术总览| 六层闭环架构
工业 AI 故障诊断遵循数据→信息→知识→决策的转化逻辑，自上而下分为六大层级，层层依赖、缺一不可：
1. 感知层：物理信号转电信号，数据源头
2. 预处理层：噪声剔除与征兆提取，信号净化
3. 特征层：波形转数字指标，模型输入基础
4. 模型层：智能识别正常 / 异常 / 故障类型
5. 范式层：适配工业数据现状的训练策略
6. 应用层：诊断输出转化为维修决策与工单

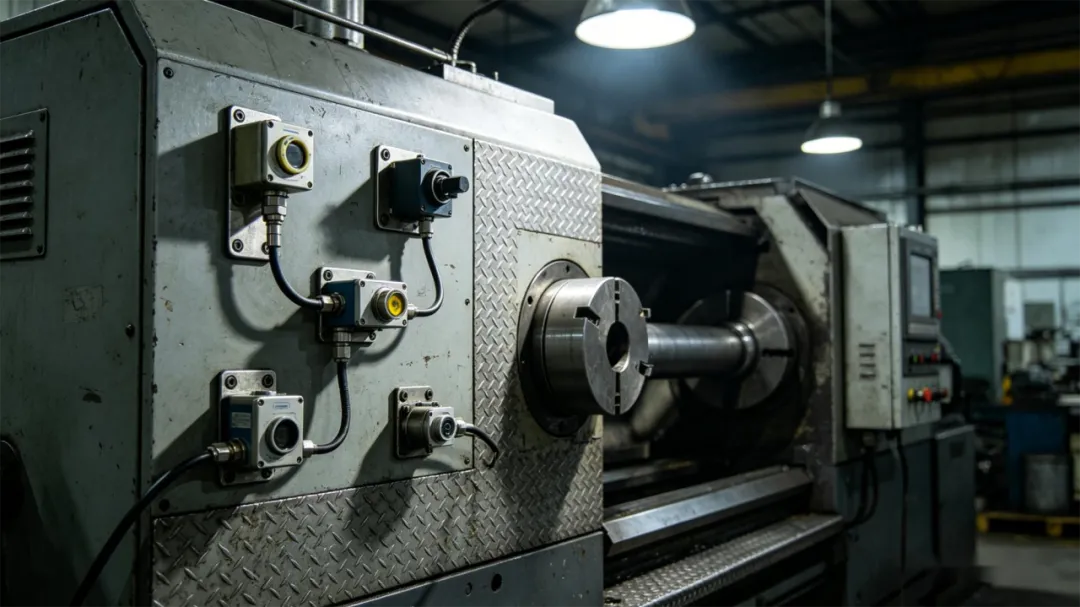

感知层| 传感器选型决定诊断上限
感知层是诊断体系的数据入口，核心是将振动、温度、电流、压力、转速等物理量转化为可计算信号。选型错误会导致后续算法无法补救。
主流传感器与适用场景
1. 振动加速度传感器：高频敏感，适配轴承点蚀、剥落、齿轮断齿等冲击类故障
2.振动速度传感器：低频优势，适配结构松动、基座松动、不对中等故障
3.位移传感器：非接触测量，适配转子轴心轨迹、油膜厚度、活塞杆沉降
4.压力 / 温度传感器：工艺辅助预警，适配气阀泄漏、密封失效、润滑失效
5.键相 / 转速传感器：角域分析基础，适配变速设备阶次跟踪与相位定位
6.电流传感器：机电耦合监测，适配电机转子断条、气隙偏心、负载异常
预处理层| 从噪声中提取故障征兆
工业现场信号强干扰、非平稳、低信噪比，必须通过预处理实现故障特征显化。

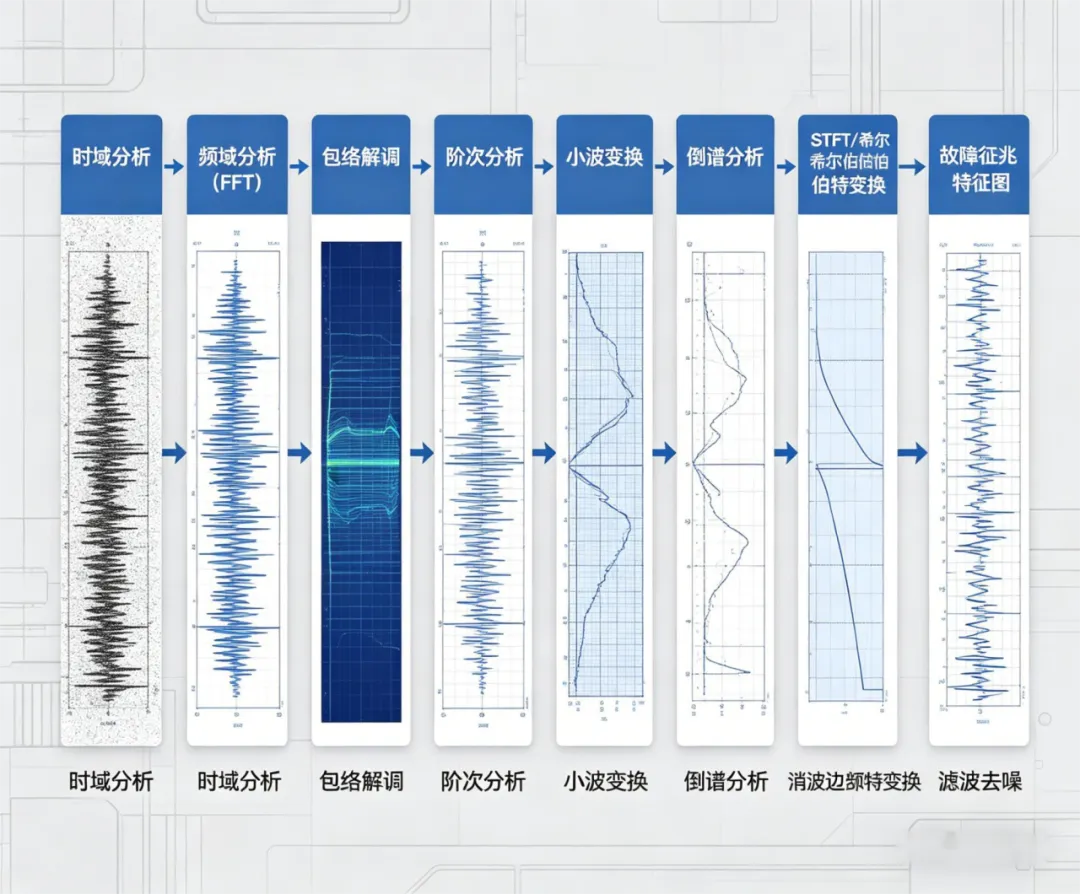

核心信号处理方法
1. 时域分析：看幅值与冲击，峭度对早期故障敏感
2. 频域分析（FFT）：看频率成分，1 倍频 / 2 倍频对应不平衡 / 不对中
3. 包络解调：轴承早期故障核心技术，提取微弱调制信号
4. 阶次分析：消除转速波动影响，适配变速机组
5. 小波变换：时频局部化，捕捉瞬时冲击与非平稳信号
6. 倒谱分析：解耦谐波与边频，适配齿轮箱复合故障
7. STFT / 希尔伯特变换：时频展示与包络提取
8. 滤波去噪：剔除电磁与机械干扰，提升数据质量

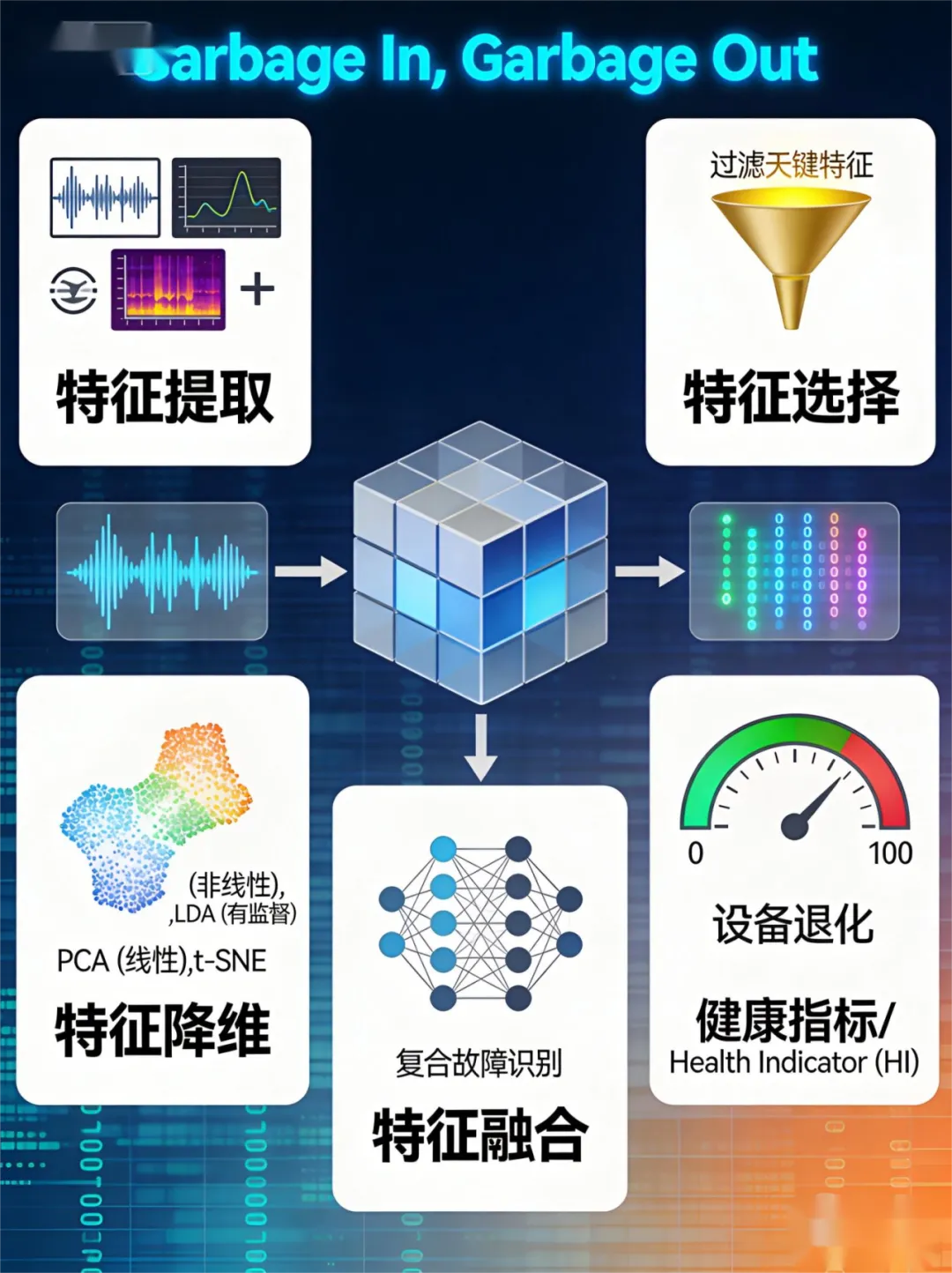

特征层| 决定模型性能天花板
特征工程将净化波形转化为模型可理解的数字向量，遵循垃圾进、垃圾出原则。
关键环节
1. 特征提取：时域 / 频域 / 时频域指标批量计算
2. 特征选择：剔除冗余，降低过拟合与计算量
3. 特征降维：PCA（线性）、t-SNE（非线性可视化）、LDA（有监督分类）
4. 健康指标（HI）：0~1 或 0~100 量化设备劣化程度
5. 特征融合：多源数据互补，提升复合故障识别能力
模型层| 匹配需求选择最优算法
模型层建立特征→设备状态的映射关系，分为经典机器学习与深度学习两类，无最好算法，只有最匹配算法。
经典机器学习（小样本、可解释优先）
1.SVM：小样本高维故障分类
2.随机森林：抗噪强、可输出特征重要性
3.XGBoost：寿命预测与复杂故障定级
4.K-Means：无标签异常聚类
5.HMM：劣化阶段与寿命预测
6.决策树 / KNN：轻量化、规则透明
深度学习（大数据、端到端优先）
1.CNN：频谱 / 波形图像识别
2.LSTM/GRU：长时序劣化与寿命预测
3.AE：无监督异常检测
4.Transformer：多测点、长序列、复合故障
5.迁移学习：少样本快速部署
6.GAN：故障样本生成，解决数据不均衡

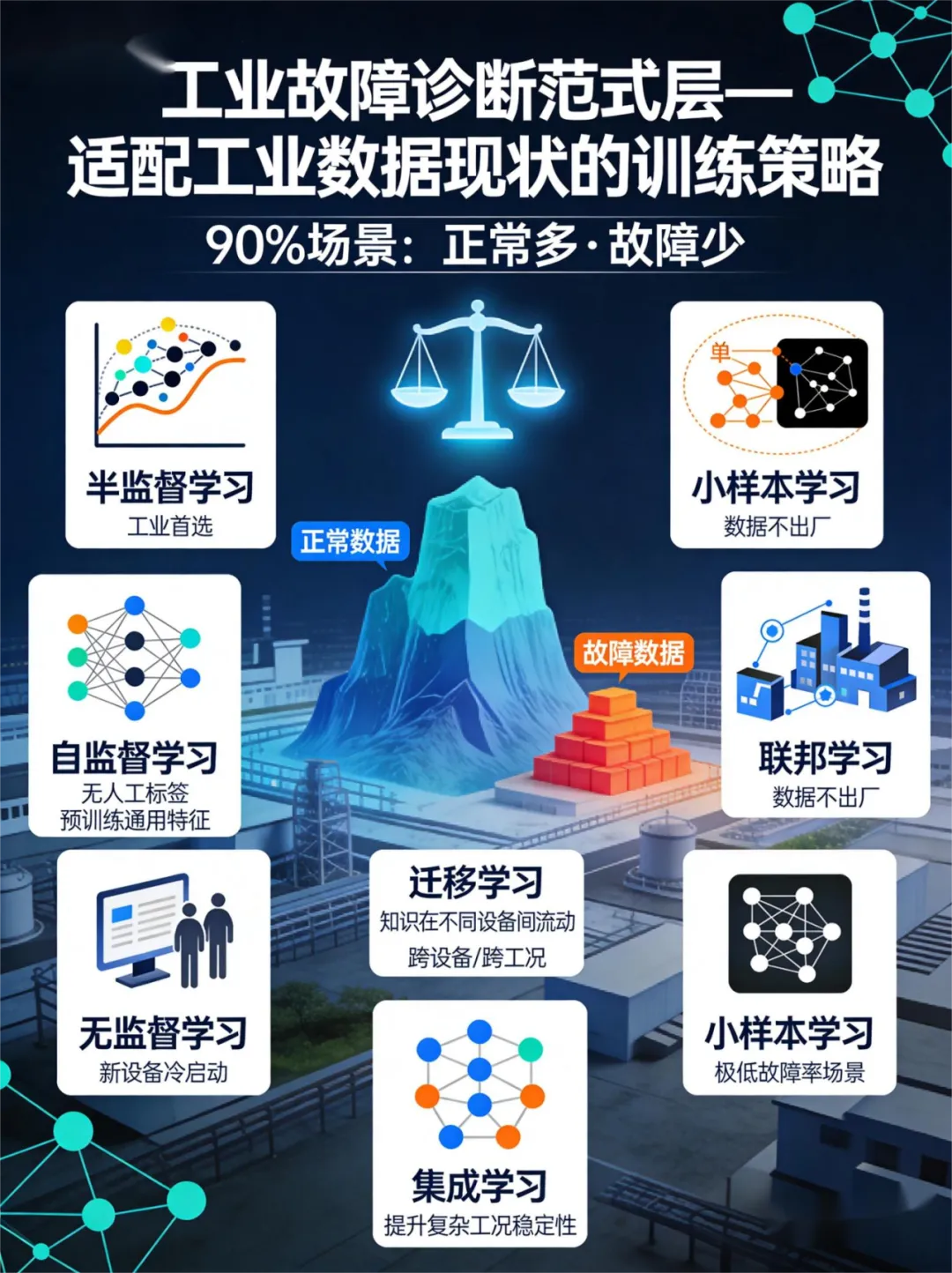

范式层| 适配工业数据现状的训练策略
工业现场90% 场景为正常数据多、故障数据少，因此学习范式选择直接决定落地效果。
主流落地范式
1. 半监督学习：少量标签 + 大量正常数据，工业首选
2. 自监督学习：无人工标签，预训练通用特征
3. 无监督学习：新设备冷启动、无历史故障
4. 迁移学习：跨设备 / 跨工况快速复用
5. 联邦学习：数据不出厂，集团多厂区协同建模
6. 小样本学习：关键设备、极低故障率场景
7. 集成学习：提升复杂工况稳定性与准确率
应用层| 从报警到维修决策的价值闭环
应用层是技术落地的最终出口，核心是把模型输出转化为客户愿意付费的运维动作。
工业 AI 诊断平台七层架构
1. 数据采集层：传感器 + 网关实时采集
2. 边缘预处理层：本地滤波、轻量化计算
3. 云端存储层：时序库 + 故障台账
4. 特征计算层：批量生成特征向量
5. AI 推理层：在线诊断与置信度输出
6. 故障预警层：分级告警与趋势推送
7. 运维应用层：看板、报表、维修工单、闭环管理
前沿技术赋能
1.工业大模型：多模态统一理解，深度根因分析
2.智能体（Agent）：7×24 小时自主诊断、自动派单
3.数字孪生：三维可视化、故障定位、寿命趋势展示
4.多模态融合：振动 + 温度 + 电流 + 声音 + 图像联合诊断
核心术语与典型故障
关键 AI 术语
1.端到端学习：原始信号直入模型，自动特征提取与输出
2.鲁棒性：抗干扰、抗工况波动能力
3.泛化能力：跨设备 / 跨工况适配能力
4.过拟合 / 欠拟合：模型记忆过度或学习不足
工业典型故障
转子不平衡、不对中、基础松动、机械松动、轴承磨损 / 点蚀 / 剥落、喘振、油膜涡动、热弯曲、气流激振、齿轮磨损、齿轮断齿、气阀泄漏、活塞杆沉降、润滑失效、动静摩擦、拉缸、撞缸等。
总结
工业 AI 设备故障诊断是一套系统化工程，而非单一算法或工具。其核心价值在于：以六层技术链路为骨架，以传感器选型、信号处理、特征工程为根基，以适配工业数据现状的模型与范式为核心，最终在应用层实现从物理信号到智能维修决策的完整闭环，真正达成降本增效、预测维护、无人化运维的工业目标。
