AI加速器的封装基板正迎来关键转型——从有机材料逐步转向玻璃。这一变革已在EIC（电子集成电路）封装领域落地，延伸至CPO（共封装光学器件）和EPIC（电子光子集成电路）后，玻璃不再是“更优选择”，更成为当前最具竞争力的核心平台。
这场转型背后藏着惊人投资信号：玻璃基板周期中领先的设备股今年以来涨幅达255%；据Yole和QY Research预测，玻璃核心基板市场将从2024年的2.44亿美元，增长至2030年的4.6亿至5.86亿美元。今天，我们拆解这场AI封装革命的核心逻辑、关键瓶颈与投资机会。
一、+255%暴涨背后：一家德国企业的“隐形垄断”
2026年至今，半导体设备股表现强劲：SMH（VanEck半导体ETF）上涨42%，应用材料上涨46%，ASML上涨19%。而总部位于德国加布森、拥有50年历史的中型工业激光设备公司——LPKF激光与电子（LPKFF / LPK.DE），股价暴涨255%，远超行业水平。
这家年收入1.15亿欧元（2025财年）、市值约4.81亿欧元的企业，脱颖而出的核心的是其掌握的LIDE（激光诱导深度刻蚀）工艺。
这是目前玻璃基板上钻制透玻璃孔（TGV）最先进的生产级工艺，相较于二氧化碳激光等其他方法，LIDE能以生产速度形成无裂纹、无碎片的通孔，LPKF正将其扩展至NEXAR LIDE 5000等产品线。随着AI芯片封装向玻璃基板转型，这项工艺已成为行业关键瓶颈。
核心结论明确：EIC封装已离不开玻璃基板，向CPO、EPIC升级后，玻璃的结构优势将持续放大，掌握核心设备与技术的企业，正站在变革风口。
二、技术内核：为什么玻璃能取代有机与硅，成为AI封装新主角？
AI加速器芯片尺寸持续扩大，英伟达Blackwell B200通过双芯片封装突破858mm²光刻极限，下一代Rubin芯片预计搭载更多芯片模组。更大的芯片规模，让传统有机基板和硅中介层彻底触及瓶颈，而玻璃恰好解决了这两大痛点。
2.1 EIC阶段：破解有机与硅的“天生缺陷”
有机基板的核心问题是热膨胀系数（CTE）过高（约17ppm/°C），温度每升高1℃，材料长度膨胀1700万分之一，110x110mm大尺寸封装中，翘曲可达数百微米，易导致凸起接头开裂；而硅芯片CTE仅2.6ppm/°C，两者膨胀收缩速率不一，适配性极差。
硅中介层虽能匹配硅芯片CTE，但成本高昂：300mm晶圆切割导致单位面积成本高、难以扩产，其TSV（通过硅通孔）工艺也不便宜。
玻璃则完美兼顾两者优势：CTE可在3-5ppm/°C间调节，介于硅和有机材料之间；介电性能优异（Dk≈5，Df<0.005），高频信号损耗远低于有机基板；表面粗糙度达单纳米级，平坦度更优；且可在510x515mm及更大面板上加工，覆盖面积是300mm晶圆的3-4倍，大幅提升封装效率。
这也是英特尔2023年正式宣布玻璃基板计划的原因——目标实现有机基板10倍的互连密度，计划2030年前量产。
2.2 CPO阶段：解决“最后一毫米”的光纤耦合难题
EIC封装仅需传输电信号，而CPO需将光纤直接连接到封装基板上的光子芯片，核心瓶颈是模式场直径失配，而非热膨胀。
单模光纤（SMF-28）在1310nm波长下的模场直径约8-10μm，硅光子芯片波导截面仅0.5μm宽、0.2μm高，模式面积相差约200倍，直接对接会导致耦合损耗达数十分贝，信号几乎消失。
常规解决方案是在硅光子芯片上设置模式尺寸转换器，但边缘耦合器最多将模式扩展至3-4μm，与光纤仍有差距，且对齐公差需控制在±1μm内，难度极高。
玻璃通过离子交换（IOX）工艺，可在基板内部形成模场直径8-10μm的波导，与光纤完美匹配——康宁的IOX波导与SMF-28光纤的耦合损耗已低于0.65dB。
形象来说，光纤如8车道高速，硅光子波导如1车道小巷，直接对接瓶颈突出；玻璃波导则像4车道匝道，让光线平稳过渡，分阶段缩小模式尺寸，实现高效耦合。
需注意，光纤（富二氧化硅玻璃，CTE≈0.5ppm/°C）与封装玻璃基板（工程硼硅酸盐玻璃，CTE 3-5ppm/°C）成分不同，单看CTE，硅中介层（2.6ppm/°C）更接近光纤。但玻璃的优势在“组合能力”——兼具光纤匹配模场尺寸、面板级加工和TGV电信号路由，在NVIDIA Spectrum-X级CPO封装（每封装含36个以上光学引擎）中，架构优势显著。
2.3 EPIC阶段：玻璃成为“电+光”一体化路由平台
从EIC到CPO再到EPIC，玻璃的定位不断升级：EIC阶段是“更优基础”，CPO阶段是“光纤适配基础”，EPIC阶段则成为集支撑、电路由、光路由于一体的核心平台。
玻璃的独特优势的是，通过离子交换工艺可在基板内部直接形成光学波导：含钠碱性玻璃中，用银（Ag）或钾（K）离子取代钠离子，能提高交换区域折射率，形成限光波导。康宁的IOX工艺已实现1310nm波长下传播损耗<0.1dB/cm、芯片耦合损耗<0.65dB。
单个玻璃基板可同时实现三大功能：TGV（透玻璃通道）垂直电信号路由、IOX波导水平光信号路由、表面腔实现光子芯片（PIC）光学边缘耦合和ASIC芯片电气倒装焊。
康宁在OFC 2026会议上的论文显示，基于IOX的GlassBridge平台，已将玻璃基板从被动载体升级为主动光学布线路板。演示中，16个PIC和1个ASIC集成在515x515mm玻璃面板上，所有电通路控制在13mm内，单个PIC放置时间不到5分钟。
尽管有机基板上的聚合物光波导、硅中介层上的SiN光子波导仍在探索，但玻璃的“一体化”优势无可替代——基板本身就是光学路由层，同时支持TGV电路由和大面积面板加工，是目前公开披露的最先进架构方案。
2.4 为什么是现在？玻璃基板的“爆发时机”
玻璃基板技术并非新生事物，TGV工艺早在2010年代中期就出现在学术论文中，2025-2026年成为投资热点，核心是三大需求因素同步爆发：
一是NVIDIA、Broadcom等企业已明确将CPO纳入生产路线图；二是AI加速器封装尺寸达有机基板翘曲临界值，传统材料无法满足需求；三是玻璃核心基板试点线已在韩、美、日同步启动。
目前行业处于量产前的设备订购和认证阶段，这也是设备企业率先爆发的原因——批量生产预计2027年启动，部分企业计划2028-2029年落地，玻璃基板的“黄金周期”已开启。
三、价值链密码：三层结构+一互补，两张“隐藏牌”决定格局

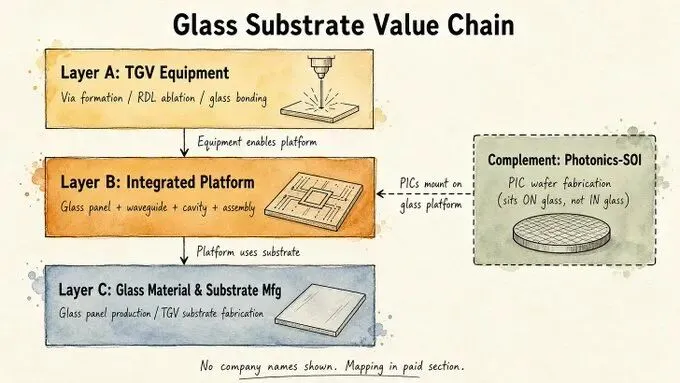

玻璃基板价值链分为三层，不同层级企业风险与回报差异显著，另有两张“隐藏牌”或将重塑行业格局。
第一层（A层）：TGV设备企业，掌握最先进透玻璃孔制造技术，是行业核心瓶颈。部分企业专利覆盖超出TGV，正研发玻璃内部三维波导形成技术，有望渗透集成平台领域。
第二层（B层）：集成平台企业，负责在玻璃基板上嵌入波导、构建一体化封装平台。OFC 2026上展示的16-PIC结构，若实现量产，每面板PIC数量将是当前CPO架构的4-8倍，彻底改变装配密度。
第三层（C层）：玻璃材料与基板制造企业，负责生产玻璃面板和TGV基板，是价值链基础环节，投资杠杆相对较低。
需特别注意，玻璃基板与Photonics-SOI（光子SOI晶圆）是垂直互补关系：玻璃封装推动CPO产量提升时，PIC需求同步增加，而Photonics-SOI是PIC的核心起始晶圆，其批量供应目前由单一企业控制，是价值链另一关键节点。
结语
AI芯片迭代正倒逼封装技术突破，从有机基板到硅中介层，再到玻璃基板，每一次材料升级都对应AI算力的飞跃。
当前，玻璃基板正从EIC向CPO、EPIC逐步渗透，2027-2029年将迎来批量生产爆发期，掌握TGV设备、集成平台核心技术的企业，将成为这场“玻璃革命”的最大受益者。对于投资者而言，看懂三层价值链、两张隐藏牌，或许就能抓住AI封装领域的下一个核心机会。
