01
主要解决的问题
为了确保论文中图片的清晰度，在文章中所添加的图片常常需要是矢量图，放大不会失真。
在Matlab中可以生成矢量图、使用visio绘制的图形或流程图等也都是矢量图，如何无失真、美观、高效地到你的文章中去呢？
如果将这些单张矢量图直接复制到word里很容易。
但如果矢量图多了，尤其图像点云相关的论文，需要将大量实验图像，集合在一起排版，光考直接复制，手动排版会非常难用，不美观，而且难以修改维护。
要是英文期刊，又要排版，图像还需要PDF格式的，后期还要经过多次修改，如果图像制作方法不好，会将消耗大量时间在绘图上面。
本文针对上述问题，分享一种矢量图像排版方式，方便排版修改维护，矢量图还能不失真。简单、高效、实用、易修改，能极大地提高论文排版的质量和效率。
个人使用经验分享，仅供参考！
如果你有更好用的方法，欢迎留言。
02
排版目标

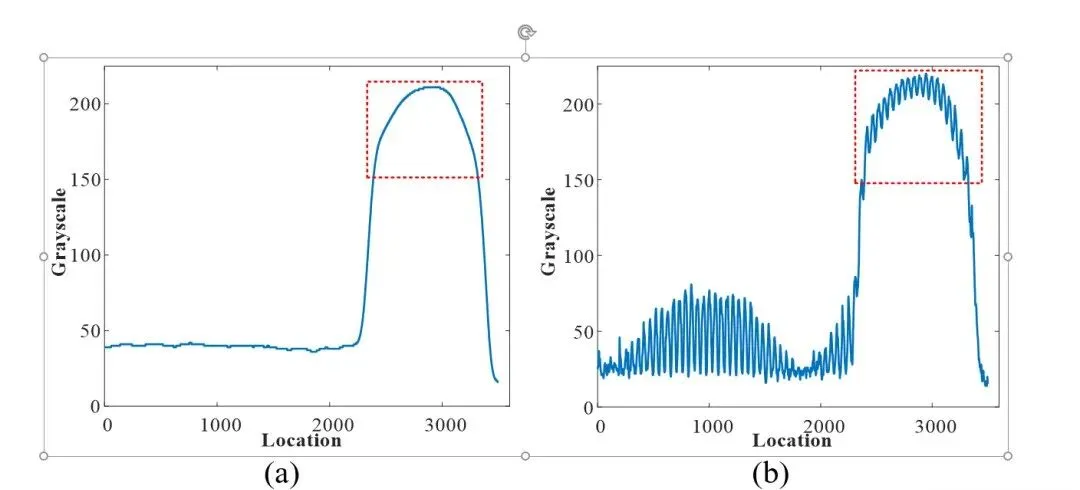

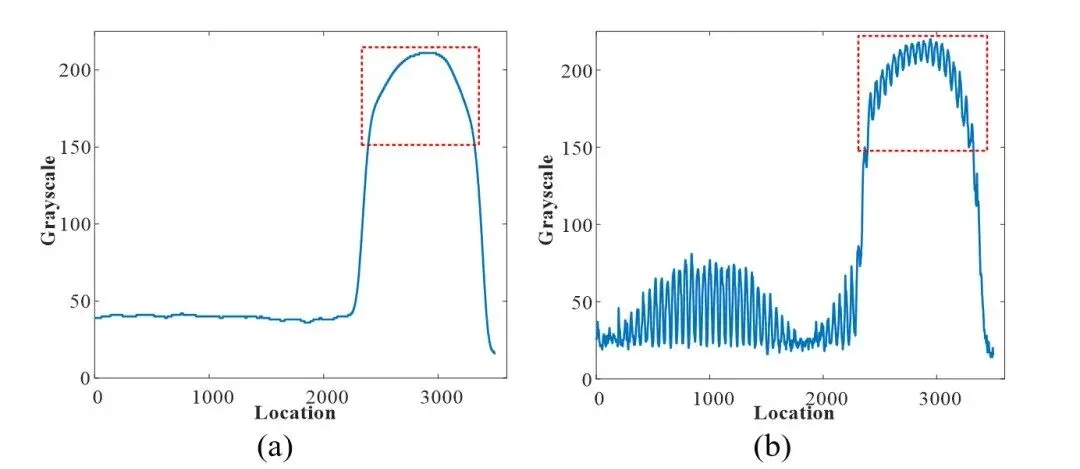

下面是一篇SCI论文中一组矢量图排版效果，由四张子图像组成，每张子图像都是上下左右对齐排列。

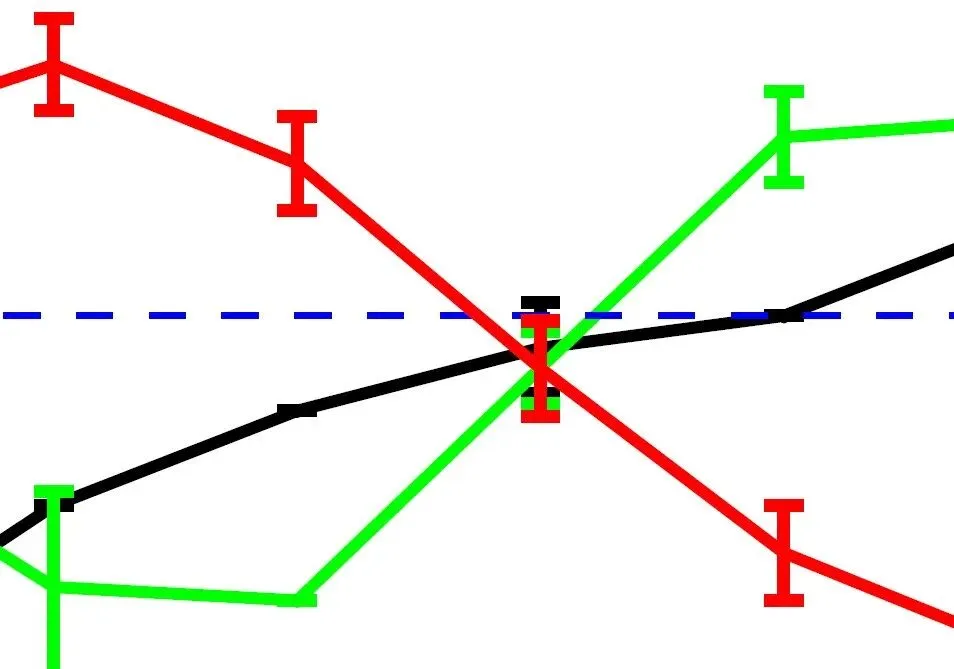

四张子图像都是矢量图，每张图放大局部都不会失真，非常清晰，放大效果：
03
软件准备
需要准备两个软件：Visio 和 Word
04
排版步骤
步骤一：矢量图复制到Visio

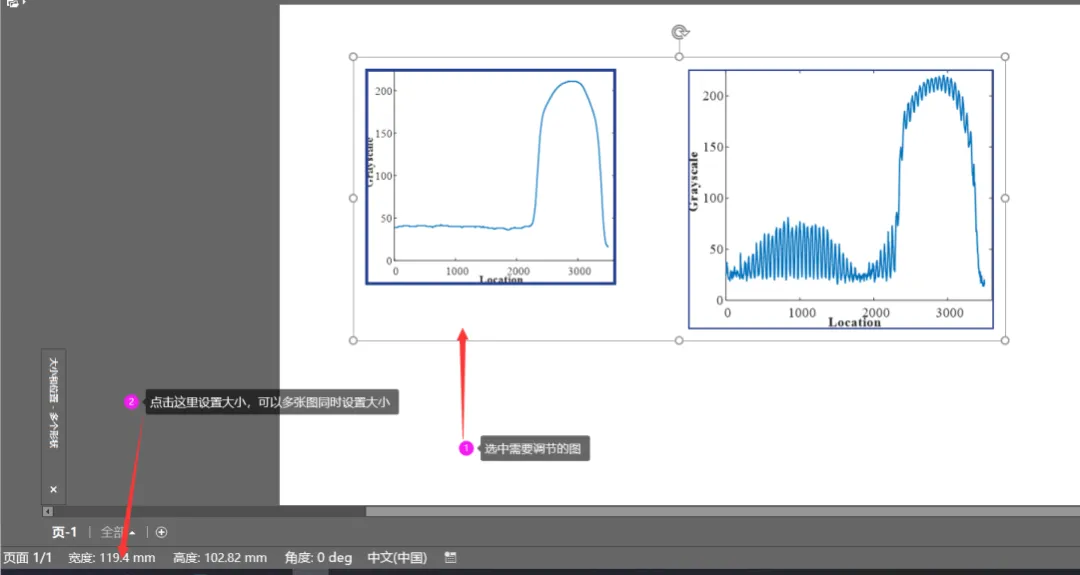

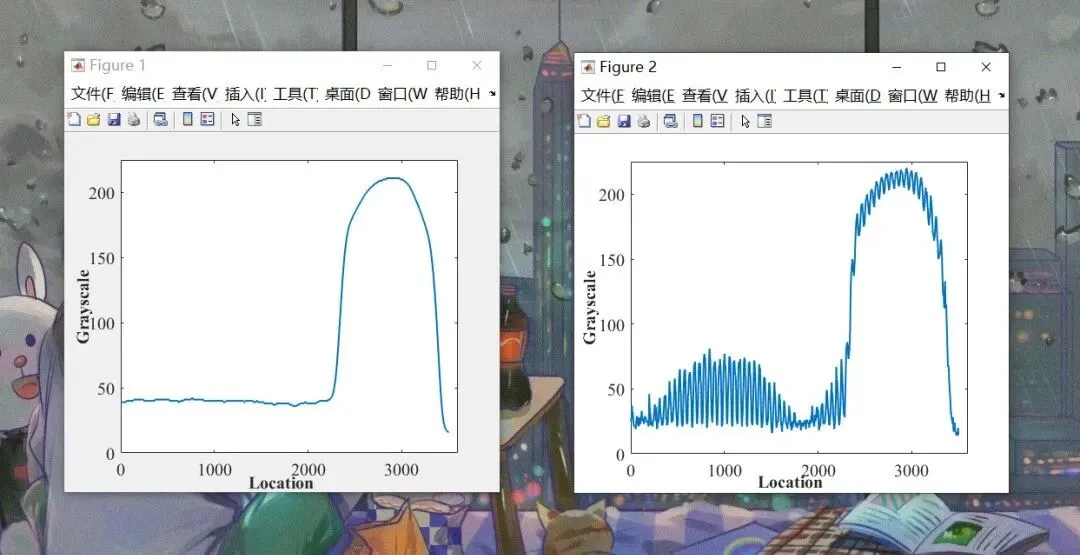

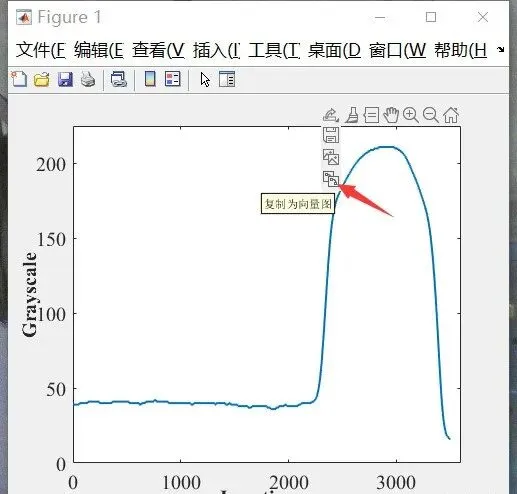

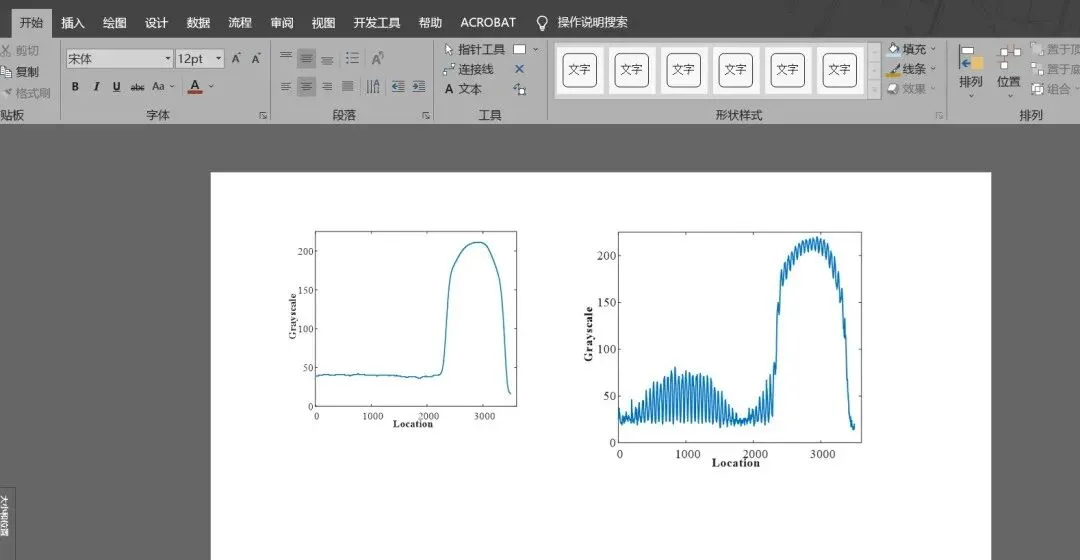

Matlab获得图片之后，将两个图分别以矢量图的格式复制到Visio中。
注意：这里使用的是Matlab2020版本，老版本的没有此功能，需要更新Matlab。

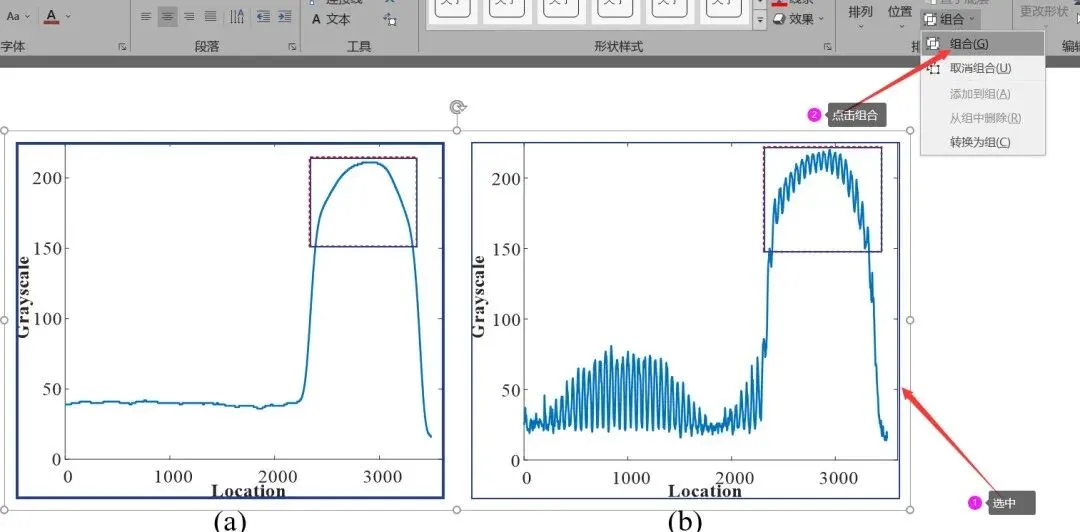

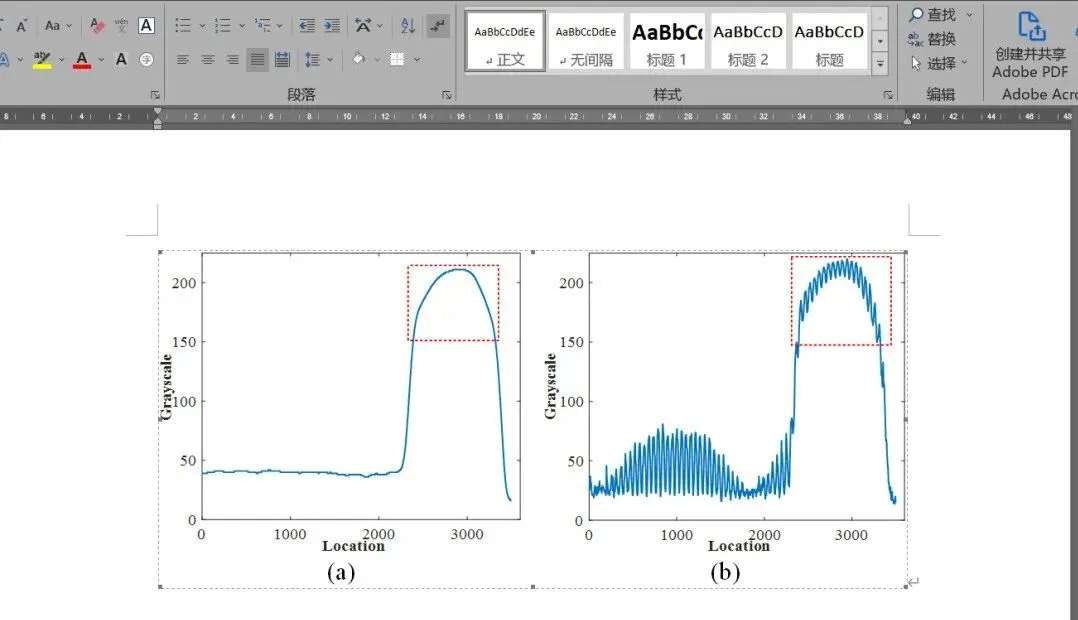

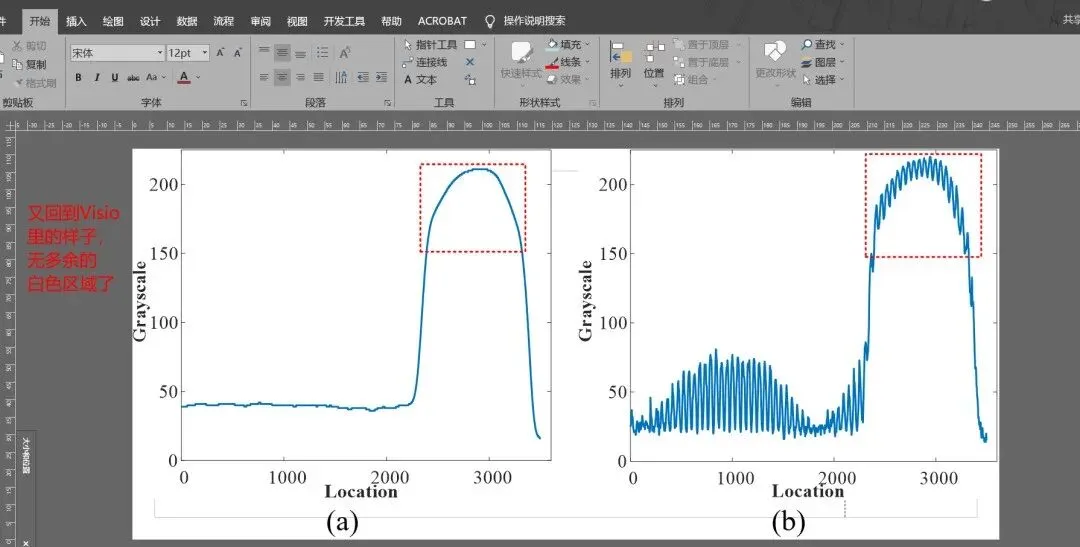

步骤二： Visio复制到Word

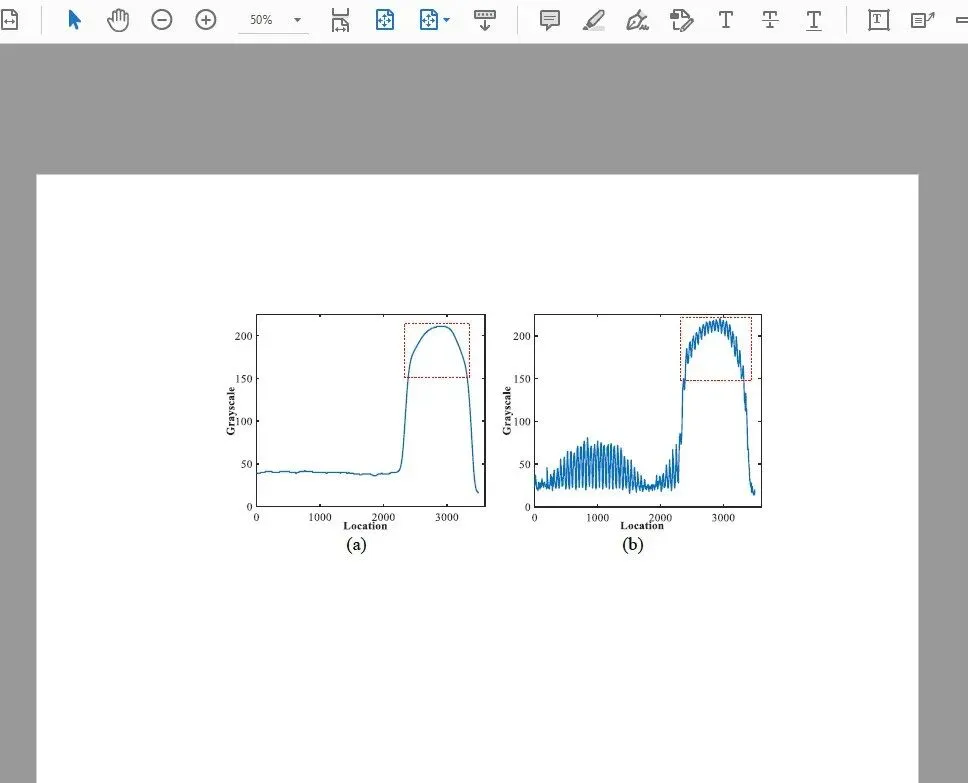

在Visio中编辑好之后，如果直接利用Visio导出的话，会有大面积白色区域，不是我们想要的。这个白边并不是很好控制，如果使用自适应图像区域，效果也不怎么样，白色区域还是很多。效果如下

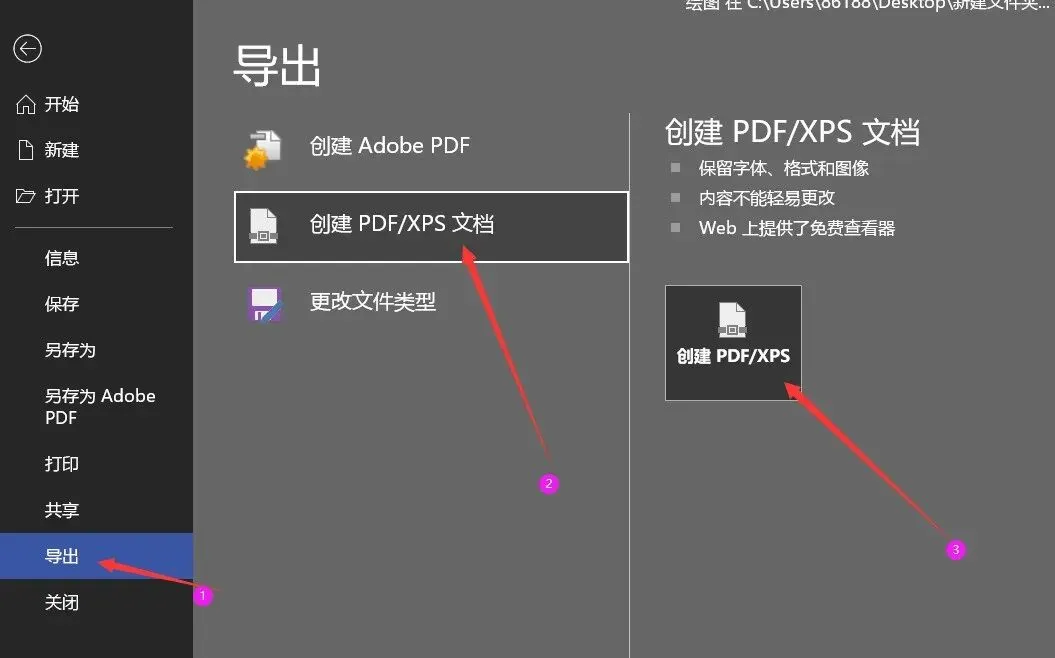

步骤三：Visio导出

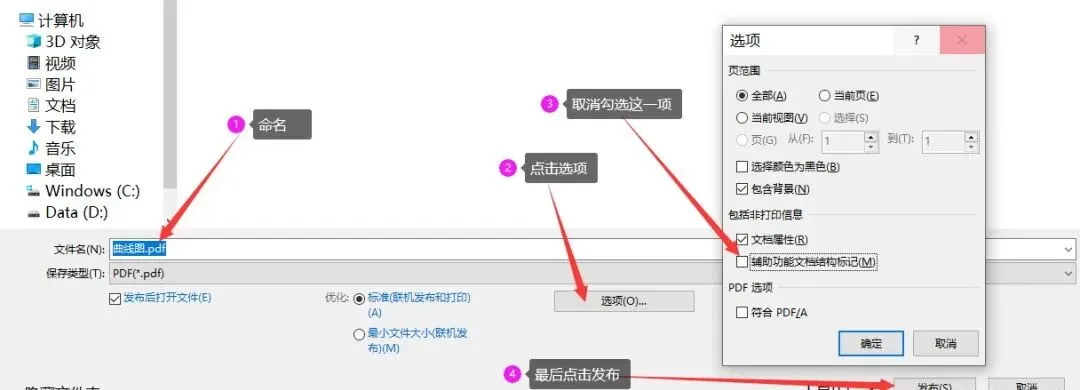

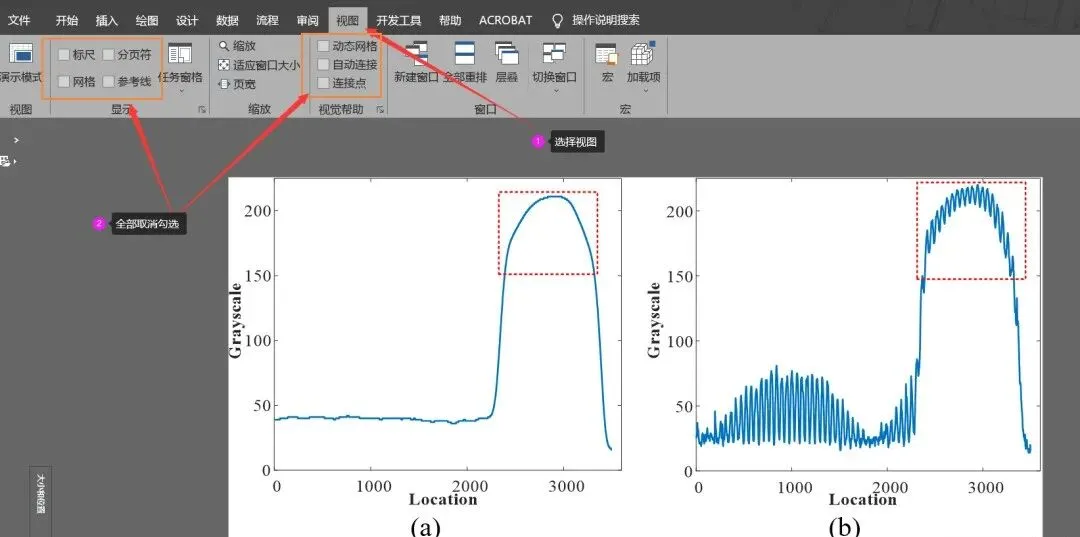

此时再利用Visio进行导出，但在导出之前需要取消勾选以下选项，防止导出的图含有网格等辅助线。
这里需要讲究一下，需要点击选项，取消辅助功能文档结构标记这一项，否则导出图会有黑框，不放大都看不到的黑框。

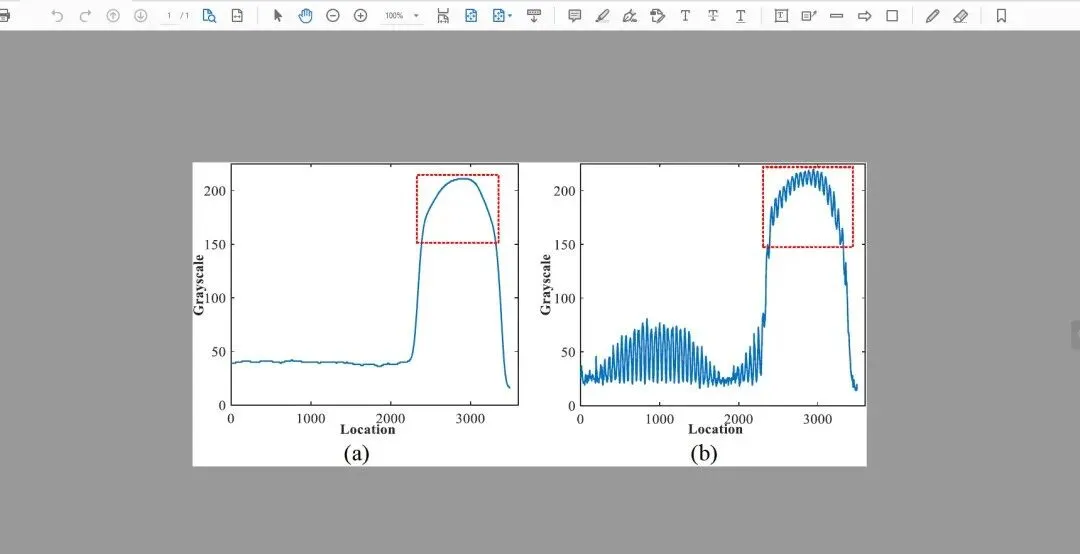

辅助功能文档结构标记这一项之后，导出就不会再有黑框啦，也就得到我们目标PDF格式的矢量图了。
05
Origin导出的矢量图注意点
建议数据类绘图使用Origin，绘图会更简单更美观，节约时间！
06
排版展示

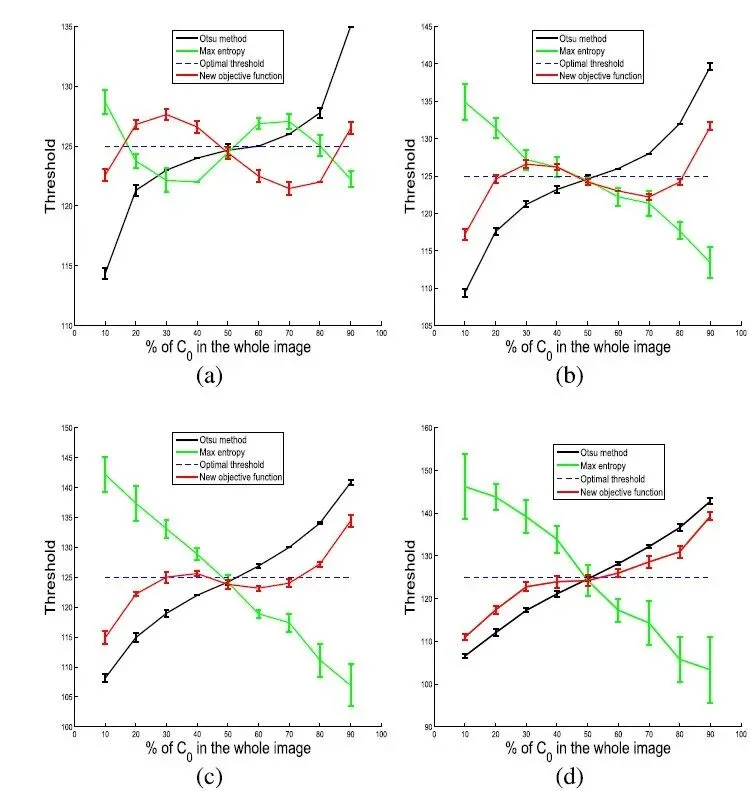

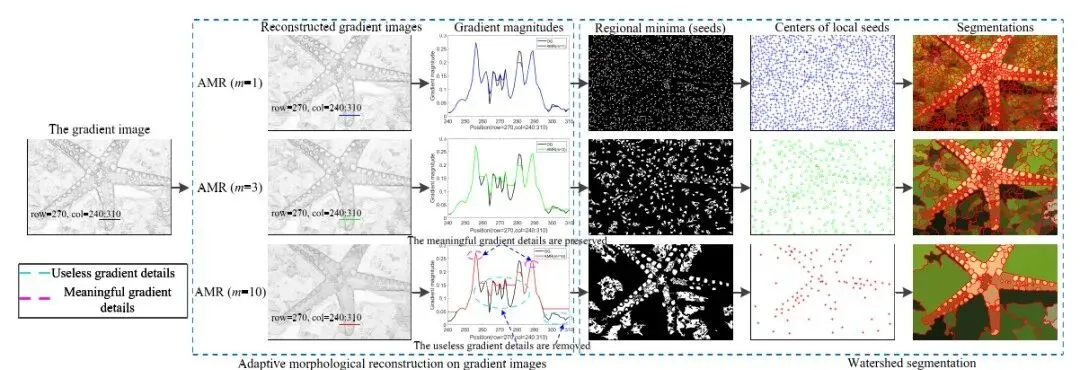

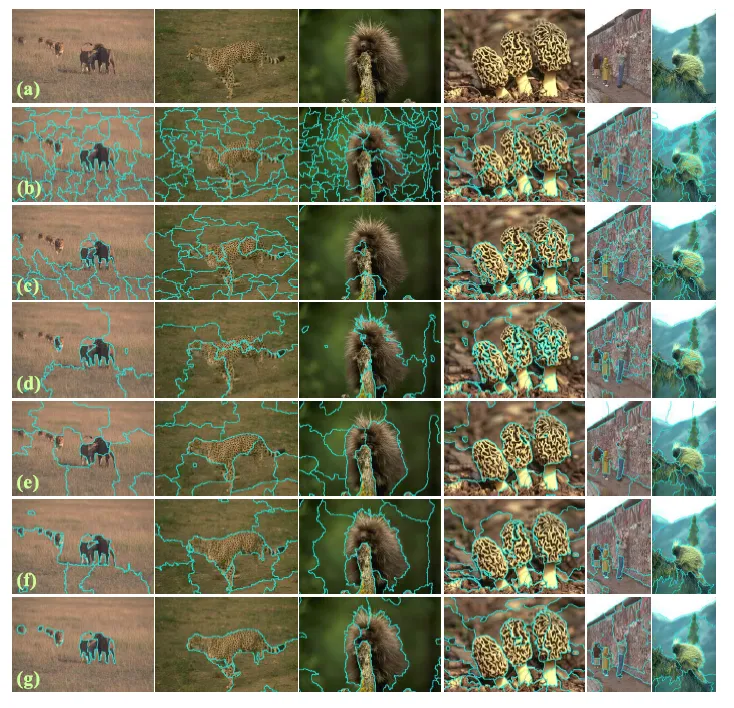

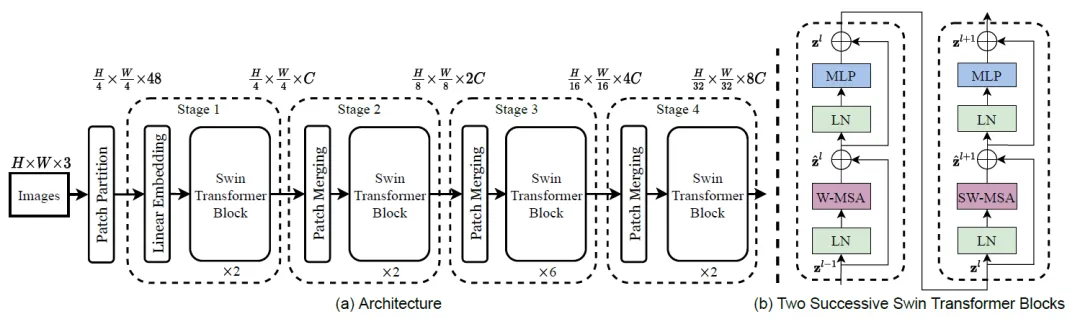

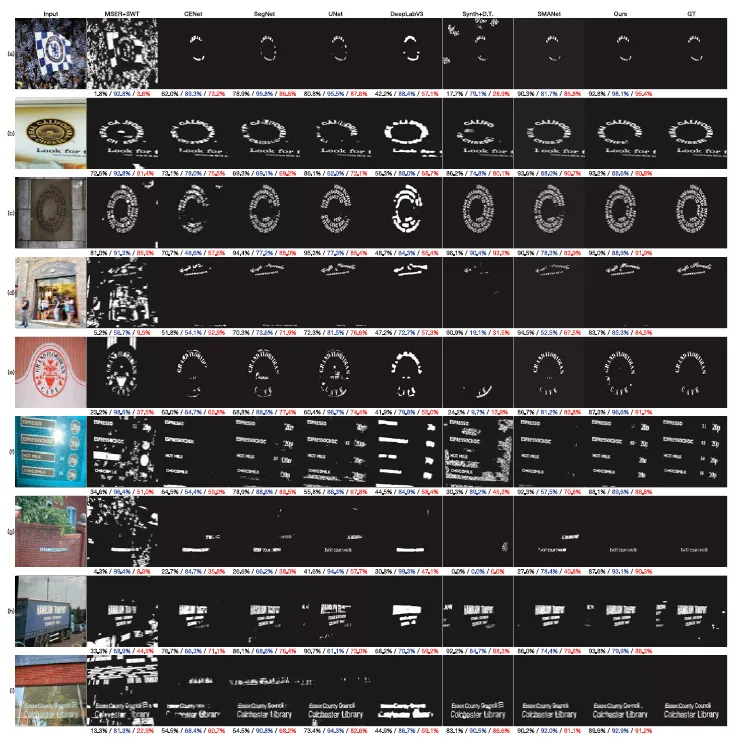

这里展示几张论文里的多张图的排版，都可以使用上述方式排版得到。
关于LATEX排版
是否也有为图像在中排版烦恼过？后面会分享关于论文排版中，图像的排版方法。主要解决下面问题：
排版图像时，图像在论文中到处跑怎么办？
怎么能将图像排到想排的位置？
图像在排版中到底是怎么控制？
后面将分享简单好用的图像排版方法，也绝对好用，能应对大部分SCI论文排版需求。
感兴趣的，欢迎关注！
