夜雨聆风一、一个价值千亿的产业正在爆发

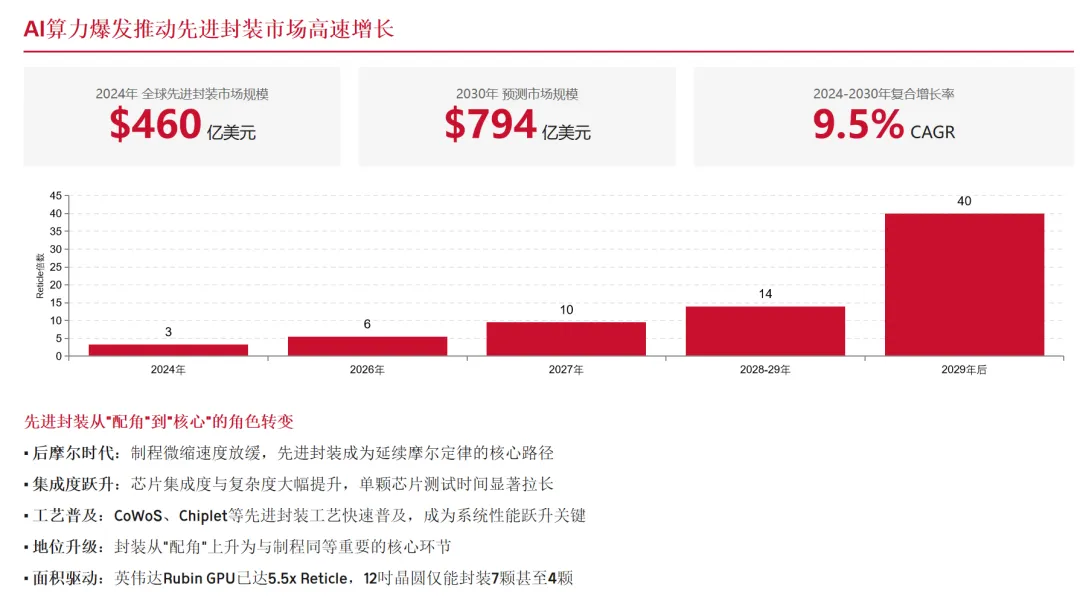

2024年，全球先进封装市场规模460亿美元。到2030年，这个数字将飙升到794亿美元——年复合增长率接近10%，远超传统封装不到3%的增速。
但这组数字的背后，藏着一个更劲爆的故事。
今年1月，英特尔放了一颗重磅炸弹：正式发布首款采用玻璃基板的处理器——至强6代”Clearwater Forest”。这意味着，全球半导体巨头已经认定：玻璃基板就是下一代先进封装的终极答案。
为什么？因为AI芯片已经大到”离谱”了。
英伟达最新的Rubin GPU，单片封装面积达到惊人的5.5倍光罩大小——你手上的一张扑克牌根本装不下它，得两张才行。这是什么概念？一片12寸的圆形晶圆，最多只能切出7颗，甚至极端情况下只有4颗。
想象一下：你有一块圆形的披萨，你要切出方形的小块，边缘全是浪费的”边角料”。这就是当前先进封装的核心痛点。

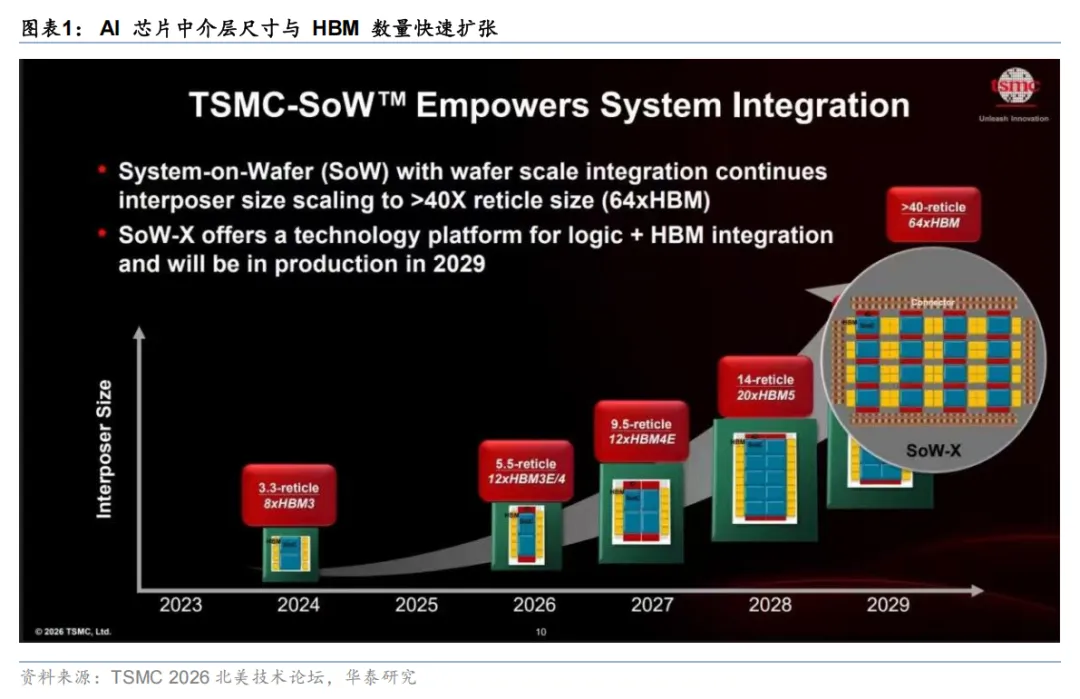

更离谱的是，台积电的路线图显示：到2029年，芯片面积要做到40倍光罩以上——比现在的”巨无霸”还要大8倍！
那么问题来了：传统封装技术已经到了天花板，如何突围？
答案就藏在两个字里——玻璃。
二、先进封装到底是什么？把芯片比作一座城市
封装，就是这个”道路系统”。
传统封装就像县城里的水泥路——够用就行。但AI时代不一样，你突然需要在这座城市和另一座城市之间，修建几十条八车道高速公路，每天运送海量数据。水泥路？早就堵死了。
这就是CoWoS技术诞生的原因。
这就像在一张大圆桌上摆好几盘菜，大家不用来回跑，伸手就能夹到。
问题是——圆桌的边缘全是浪费的空间。一张12寸的圆盘，边缘的芯片良率还特别差，真正能用的面积只有中间那一块。
这就是CoPoS（Chip on Panel on Substrate）的核心创新——用方形的玻璃面板，替代圆形的硅中介层。

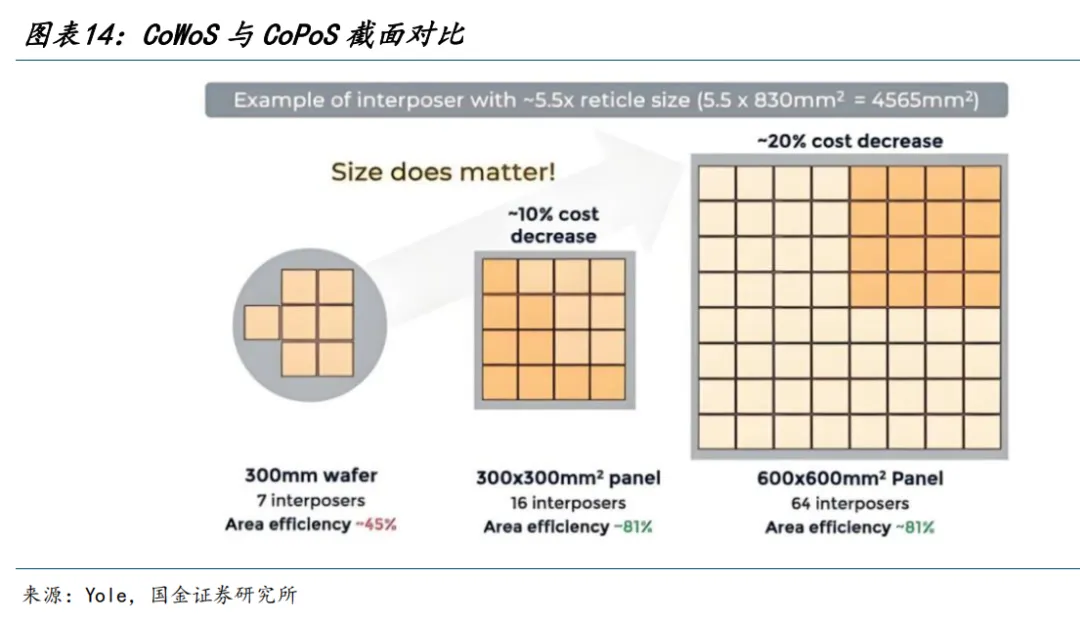

从圆桌换成方桌，面积利用率直接从45%飙升到81%——几乎翻了一倍！而且单次生产能切出的芯片数量，是原来的4到8倍。
这个”化圆为方”的革命，带来的不只是面积提升。

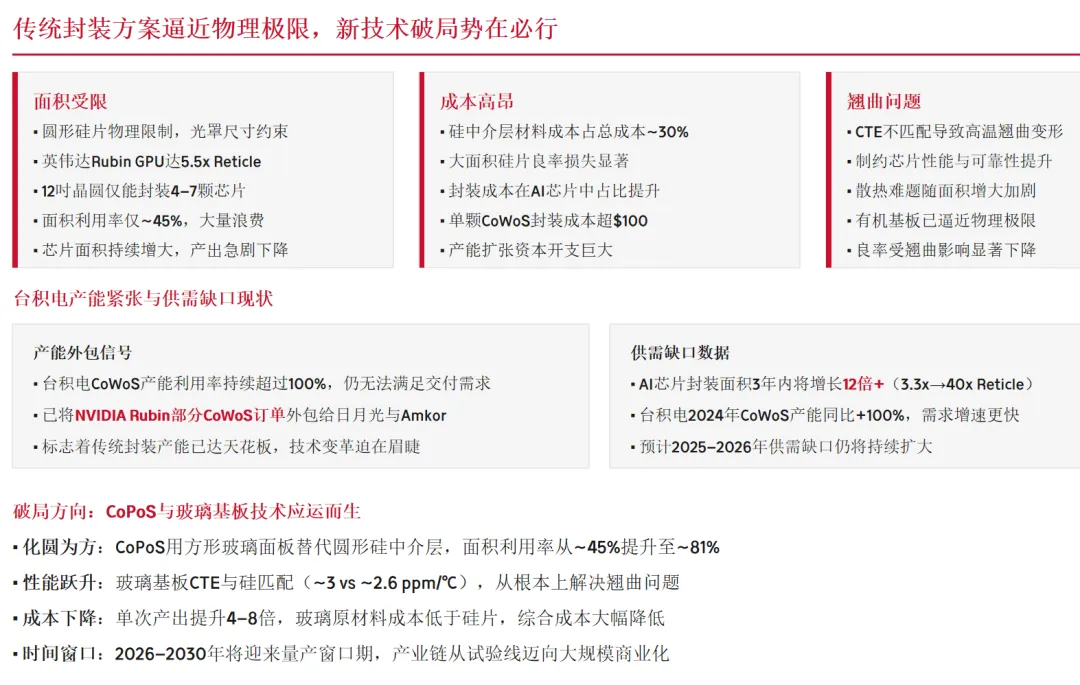

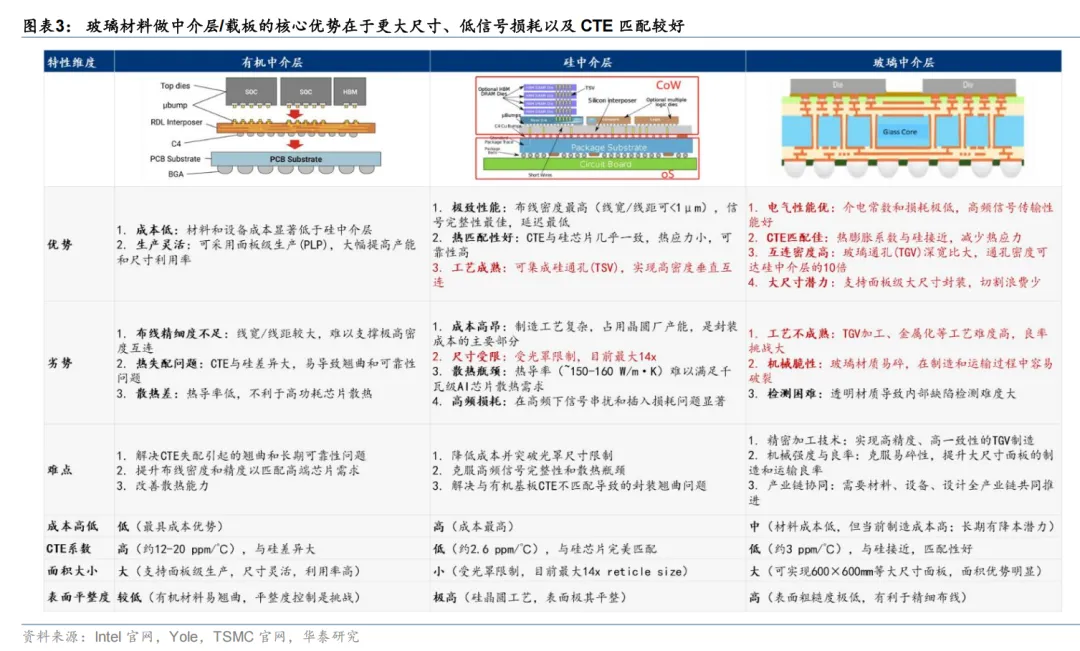

AI大模型训练一次需要调用的参数量以万亿计，芯片之间每秒要搬运的数据量堪比整个互联网骨干网。传统有机基板面临三个致命问题：
面积不够：12寸圆盘装不下大芯片 信号衰减：高频数据跑不快、跑不远 热胀冷缩变形：温度一高就翘曲，芯片直接报废
建一条”玻璃高速公路”。

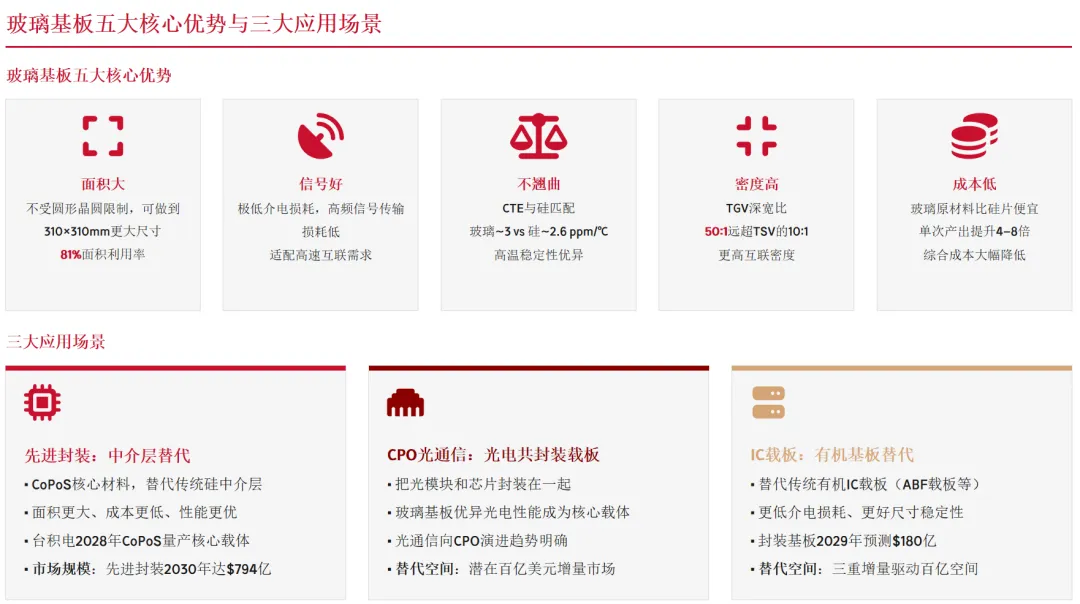

三、玻璃基板：为什么是”天选之子”？

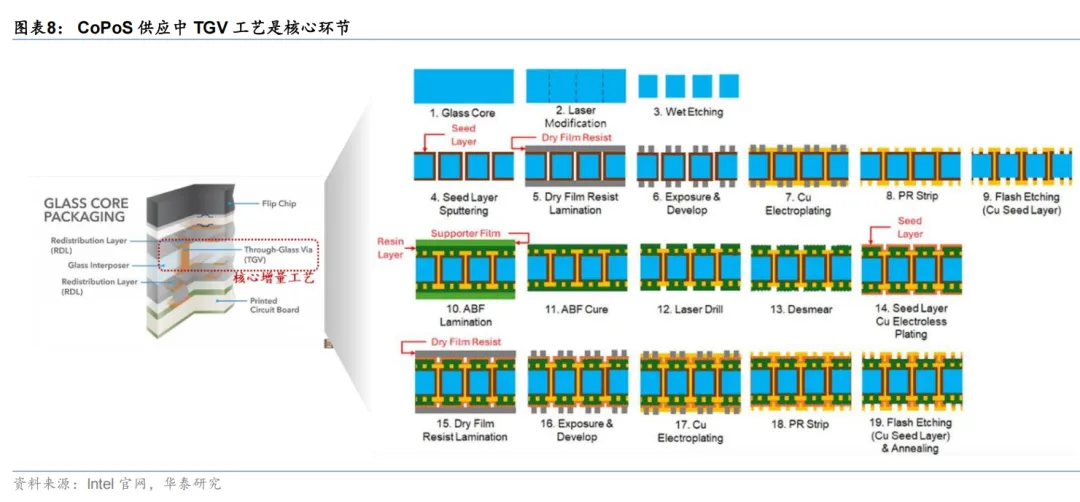

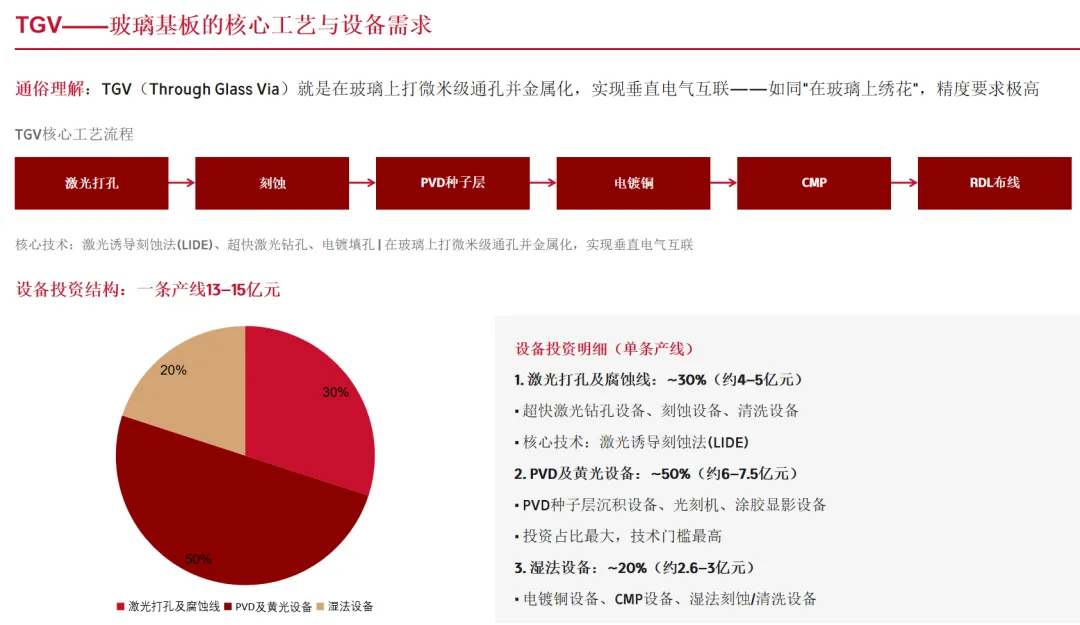

整个流程是这样的：先用超快激光在玻璃上”烧”出孔，然后通过化学腐蚀把孔扩大、清洁，接着在表面镀上一层薄薄的铜作为种子层，再通过电镀把铜填满每一个孔，最后打磨平整——就像给玻璃板穿上了一层精密的”铜神经网络”。
这条产线的投资额大约13-15亿元，其中激光打孔和腐蚀设备占30%，PVD和光刻设备占50%，湿法设备占20%。
先进封装中介层：替代CoWoS中的硅中介层，空间最大 CPO光通信：把光模块和芯片封在一起，玻璃的光电性能无可替代 IC载板：替代传统ABF载板，潜在替代空间超百亿美元

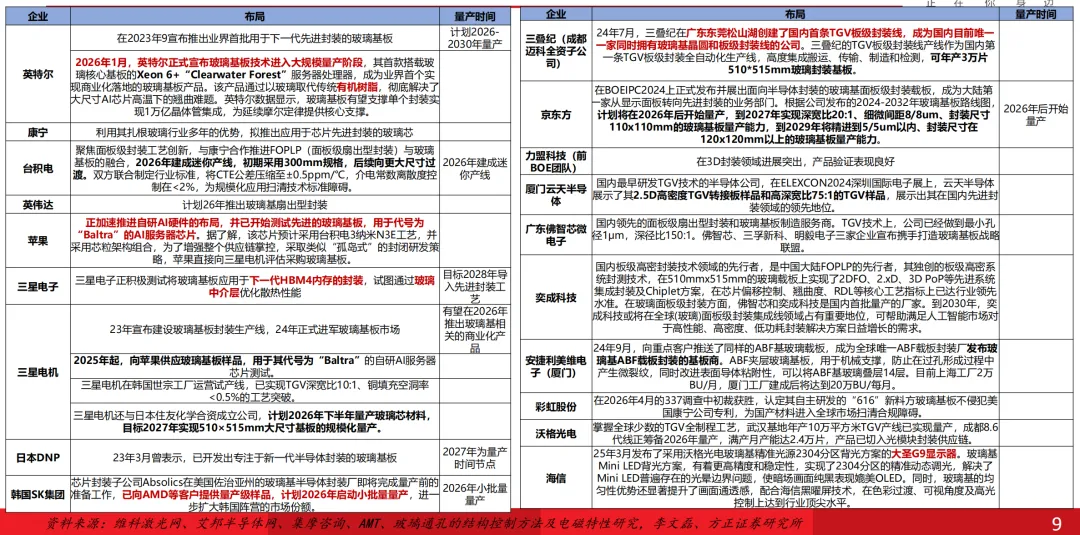

四、产业巨头都在抢跑：Intel已经出产品了！

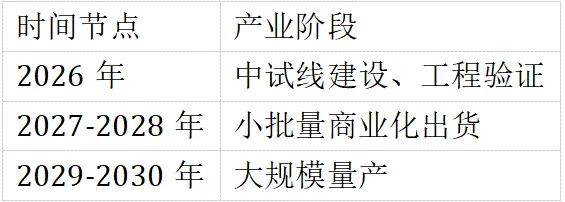

现在正处于产业化爆发的前夜——类比新能源车的发展阶段，大概相当于2018-2019年的宁德时代产业链。

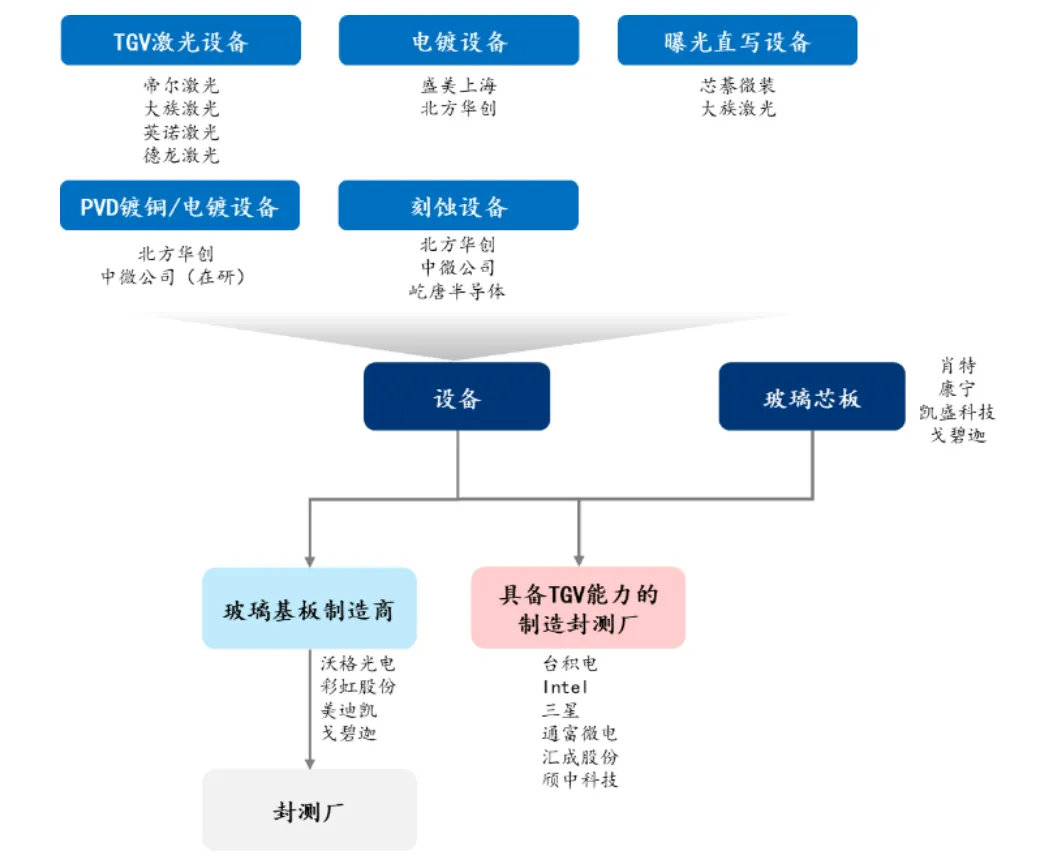

五、产业机遇：六大环节

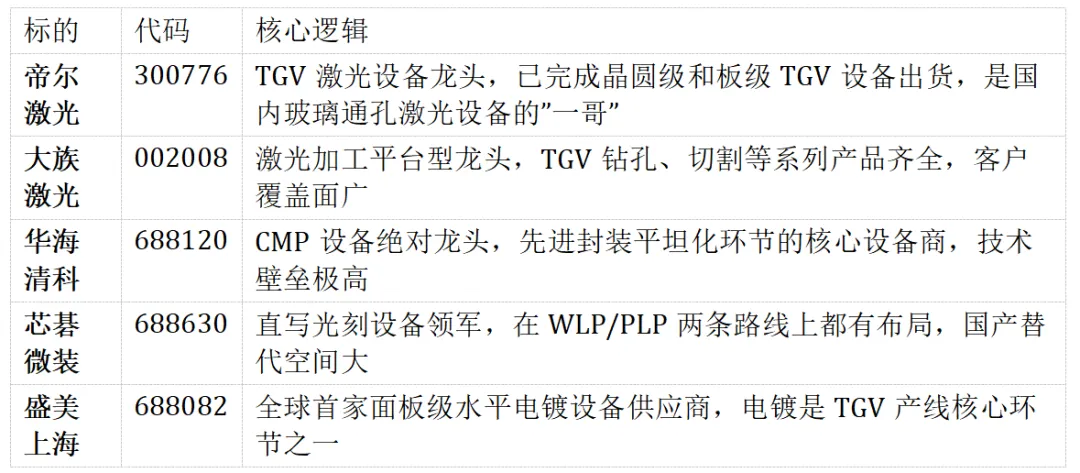

一条TGV产线投资13-15亿，其中设备占大头。在玻璃基板从0到1的建设阶段，设备厂商业绩会最先爆发。
重点提示： 设备厂商的收入确认节奏和下游客户资本开支高度相关。2026年各家中试线建设启动后，设备订单有望集中释放。

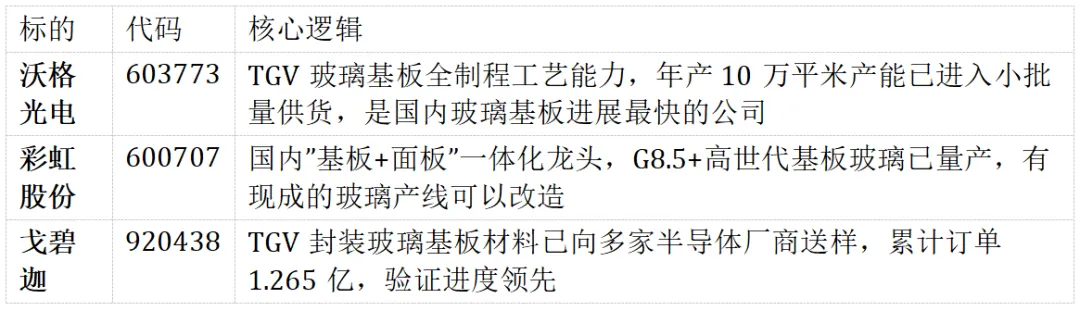

重点提示： 玻璃基板的关键在于”原片+通孔加工”的全制程能力。目前全球能做玻璃基板原片的企业屈指可数，能做TGV通孔的更是凤毛麟角。谁先通过客户验证，谁就能拿下先发优势。

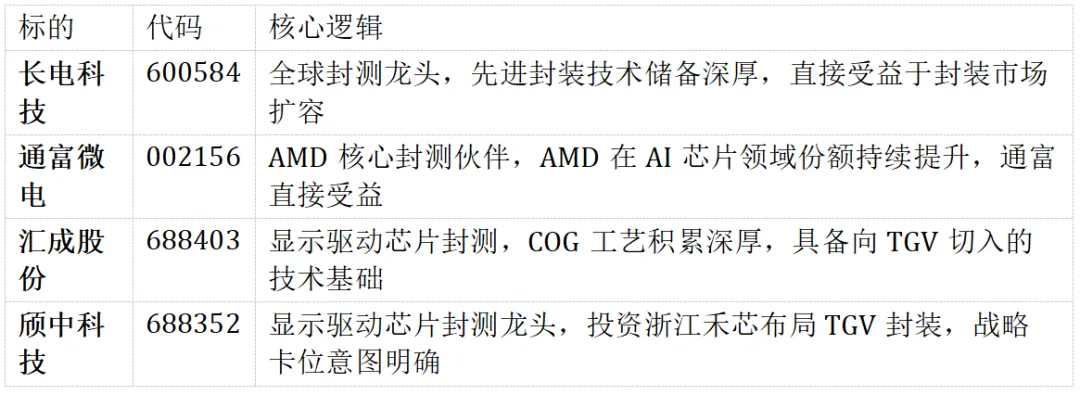

重点提示： 封测厂商的受益节奏会晚于设备商，但确定性更高。先进封装的单价是传统封装的5-10倍，产能扩张+单价提升，业绩弹性非常可观。

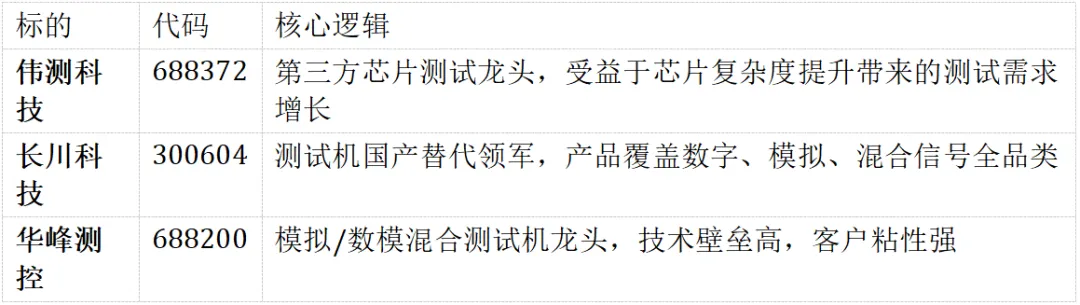

先进封装把多颗芯片封在一起，结构更复杂，测试项目大幅增加。SEMI预计2025年全球测试设备增速高达30.3%，而且中国大陆增速显著高于全球。
六、投资总结：三条主线、一个核心逻辑
这不是一个”可能”的故事，而是一个”正在发生”的产业趋势。全球半导体巨头已经用行动投票：
英特尔已经出产品了 台积电2028年量产 苹果在测试 三星在送样
TGV激光设备、CMP设备、电镀设备、光刻设备——这些是”卖铲子”的人，不管谁挖到金矿，卖铲子的一定先赚钱。
主线二：材料跟进（2027年放量）

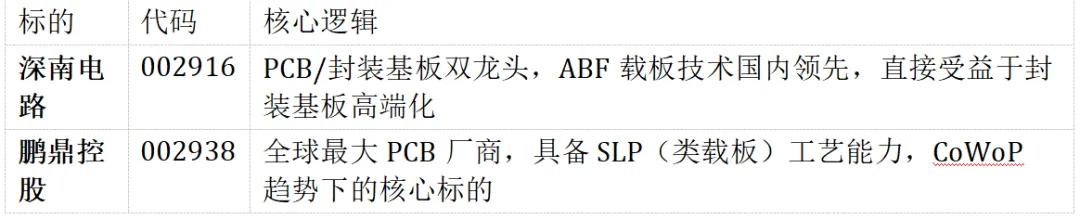

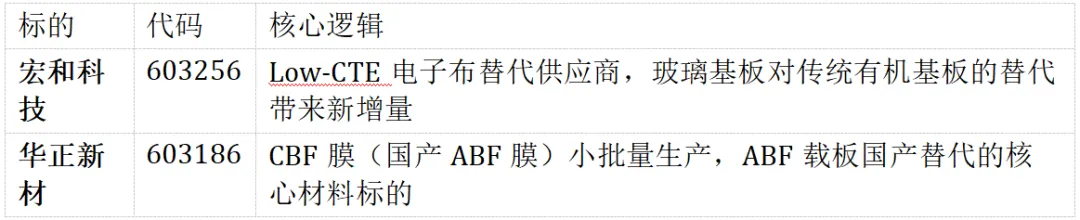

玻璃基板、特种玻璃原片、Low-CTE布、ABF/CBF膜——材料的需求爆发会紧随设备之后。
主线三：封测放量（2028年高潮）
先进封装产能全面扩张，封测厂和测试设备的业绩弹性最大，这是最后的”高潮环节”。
技术不及预期风险：玻璃基板虽然前景广阔，但仍处于产业化早期，技术路线可能有变化 半导体周期下行风险：如果AI需求不及预期，可能影响整个半导体产业链景气度 地缘政治风险：先进封装涉及大量出口管制和贸易摩擦因素 个股估值风险：部分标的已提前反映预期，需关注估值合理性
而这个”新盒子”的变革，将催生一个数千亿规模的新产业链。从设备到材料，从封测到测试，每一个环节都在孕育着新的龙头。
回顾历史，每当半导体产业发生一次重大技术变革，都会诞生一批十倍股。从智能手机时代的苹果产业链，到新能源车时代的宁德时代产业链，再到现在的AI算力产业链——先进封装，很可能就是下一个十倍股的温床。
机会总是留给有准备的人。这场”隐形金矿”的掘金潮，你准备好了吗？
