夜雨聆风你是否想过，天然材料如骨骼、蚕丝的精巧多级结构，能否被人工精准复刻？ 近期，MIT团队在Nature Communications发表突破性研究，以多肽超分子组装为模板，实现丝素蛋白从无序到有序的精准可控组装，成功制备厘米级多级结构材料，为生物高分子纳米制造开辟全新路径。
一、研究背景：从天然启发到技术瓶颈
自然界经过亿万年演化，能将生物大分子从无序态精准组装为多级结构材料（木材、骨骼、蚕丝等），兼具优异力学、传输与响应功能。 受淀粉样蛋白纤维化的模板诱导成核-生长机制启发，科研人员尝试仿生组装，但仍面临两大核心难题：
难以精准调控生物大分子无序→有序的转变路径； 无法实现材料从纳米尺度到宏观尺度的无缝衔接制造。
丝素蛋白作为经典结构蛋白，虽已被开发为功能材料，但在分子级折叠组装控制、宏量制备上仍有明显局限。为此，团队提出多肽模板化结晶（Templated Crystallization） 策略，以有序肽组装体为种子，引导丝素蛋白定向折叠与组装。
二、核心研究内容：多肽模板引导丝素蛋白多级组装
本研究以家蚕丝素蛋白为模型，设计有序肽超分子组装体作为模板，实现：
丝素蛋白从无规卷曲向β-折叠的精准转变； 可控合成不同晶型的丝素纳米纤维； 形貌、力学性能多维度可调； 结合自上而下技术，制备厘米级功能材料（信息存储、表面功能化、3D打印）。
三、逐图解析：实验结果与机制全貌

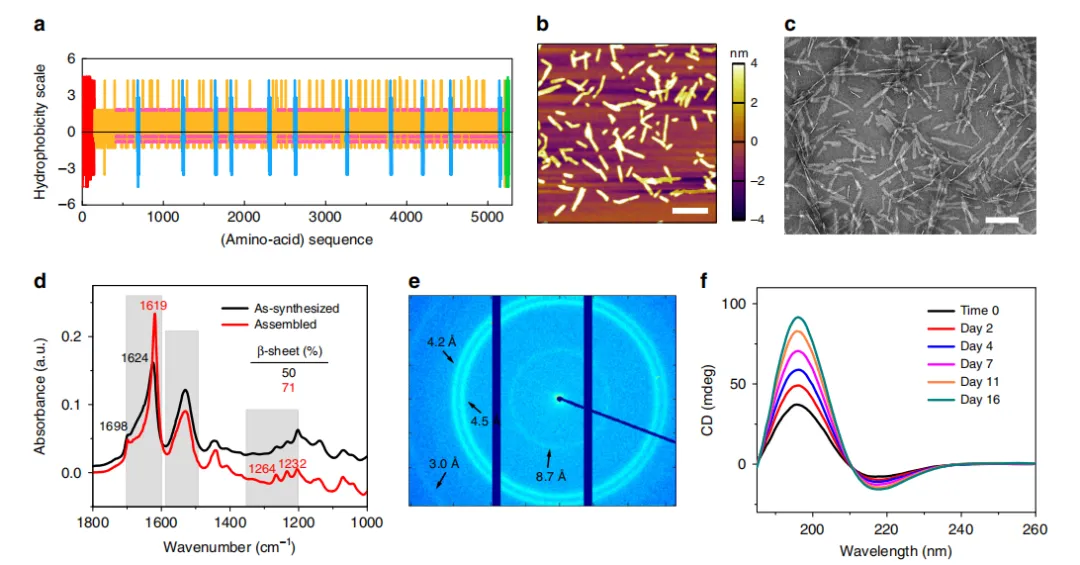

Figure 1 十二肽(GAGSGA)的超分子组装
关键发现： (GAGSGA)序列占丝素重链40%以上，是核心疏水重复单元； 该肽在水中自组装为规则纳米须（200×20×4 nm）； 组装体呈高度有序β-折叠构象，红外1619 cm⁻¹、1698 cm⁻¹为特征峰； WAXS显示链间（4.2/4.5 Å）与层间（8.7 Å）特征晶面间距； CD随时间证实β-折叠结构稳定形成。

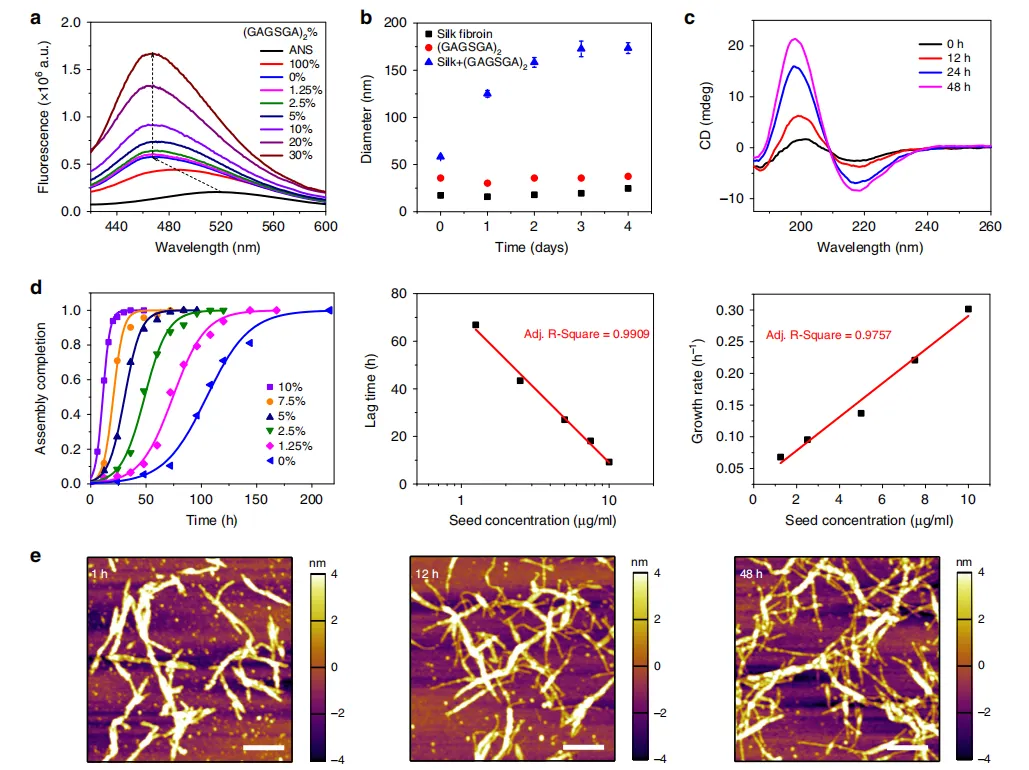

Figure 2 丝素蛋白在(GAGSGA)纳米须上的模板化结晶
关键发现： ANS荧光证实：肽种子浓度越高，丝素疏水表面暴露越显著，β-折叠形成越强； DLS显示：添加10%肽种子后，丝素流体力学半径快速大幅上升，2天达平台； 时间序列CD：β-折叠含量持续升高至平衡； 动力学拟合：生长速率与种子浓度正相关，滞期时间与种子浓度对数负相关； AFM：先形成厚长复合结构，后续分支生长细纳米纤维。

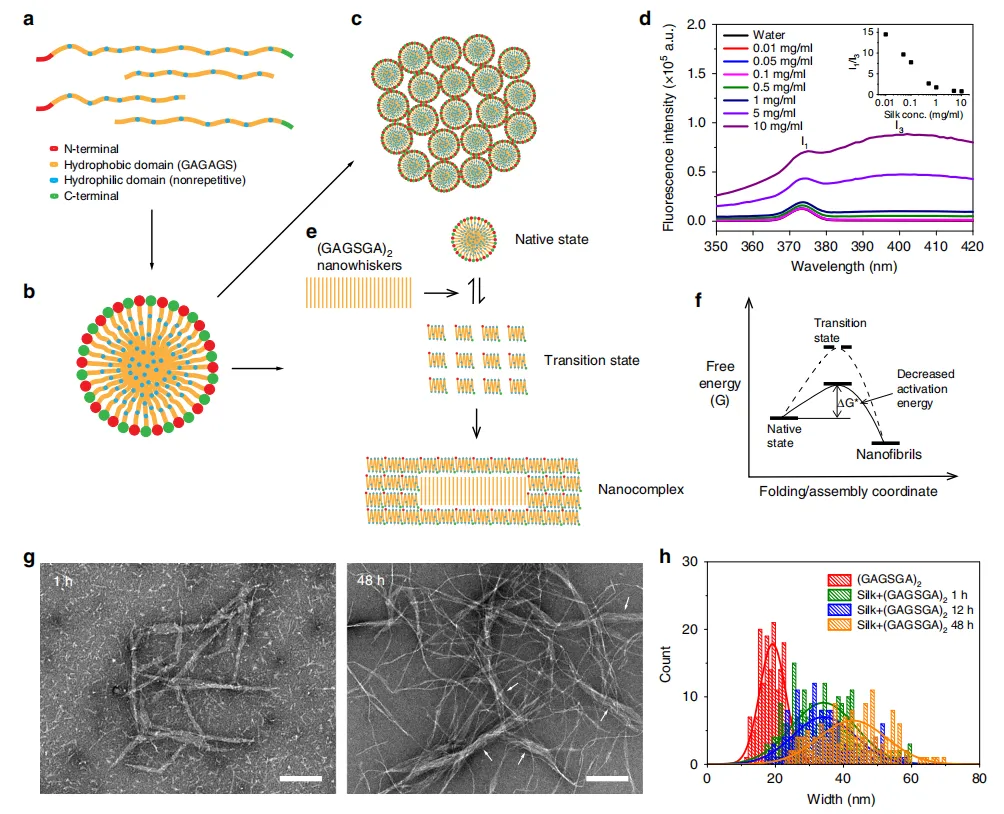

Figure 3 模板化结晶机制：胶束解聚→折叠→组装
核心机制： 高于临界胶束浓度，丝素自组装为胶束以降低疏水作用； 有序β-折叠肽种子降低胶束解聚活化能，暴露疏水区域； 丝素链折叠为高能过渡态，最终在肽种子表面形成稳定β-折叠复合结构； 高浓度丝素形成聚集胶束，能垒升高，模板组装效率下降； 1小时内复合结构宽度从19 nm增至34 nm，后期生长细长纤维（7–10 nm）。

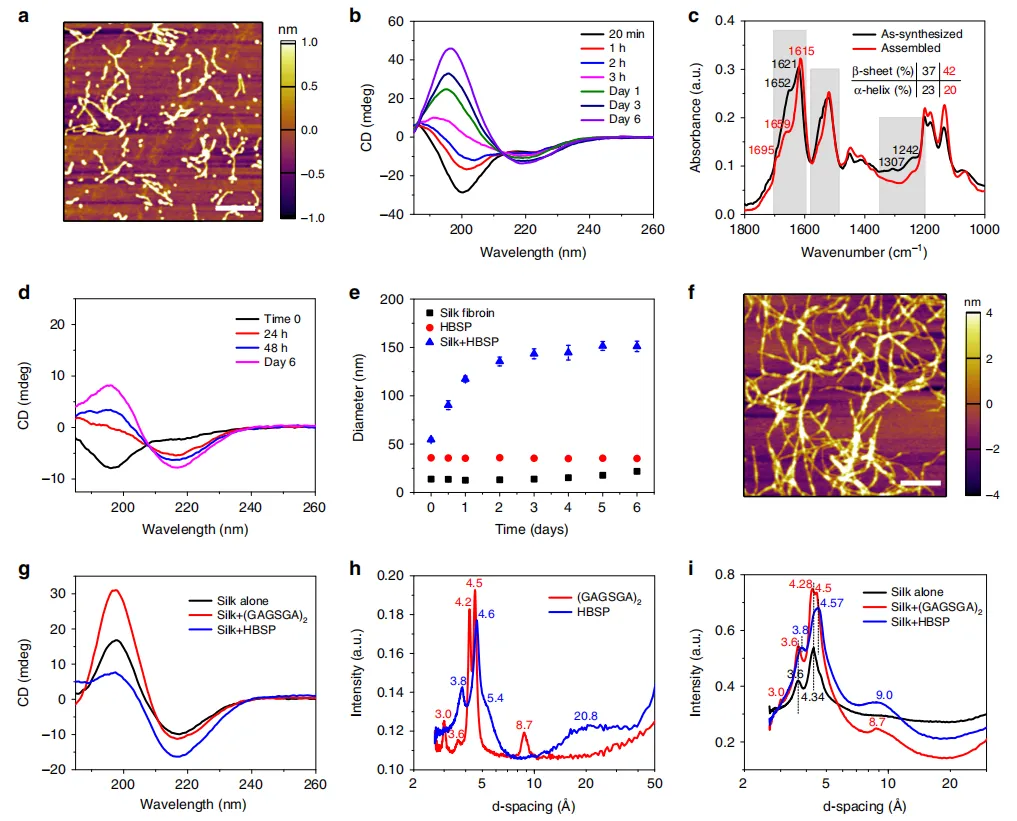

Figure 4 异源肽（HBSP）模板调控丝素晶型
关键发现： 蜜蜂丝肽（HBSP）自组装为无规纳米棒/颗粒，以α-螺旋→β-折叠路径转变； HBSP同样可诱导丝素组装，但**β-折叠含量低于同源肽(GAGSGA)**； WAXS证实：最终丝素晶型由模板分子结构决定，出现特征晶面偏移； 证明模板化结晶具有普适性，可通过种子设计定制晶型。

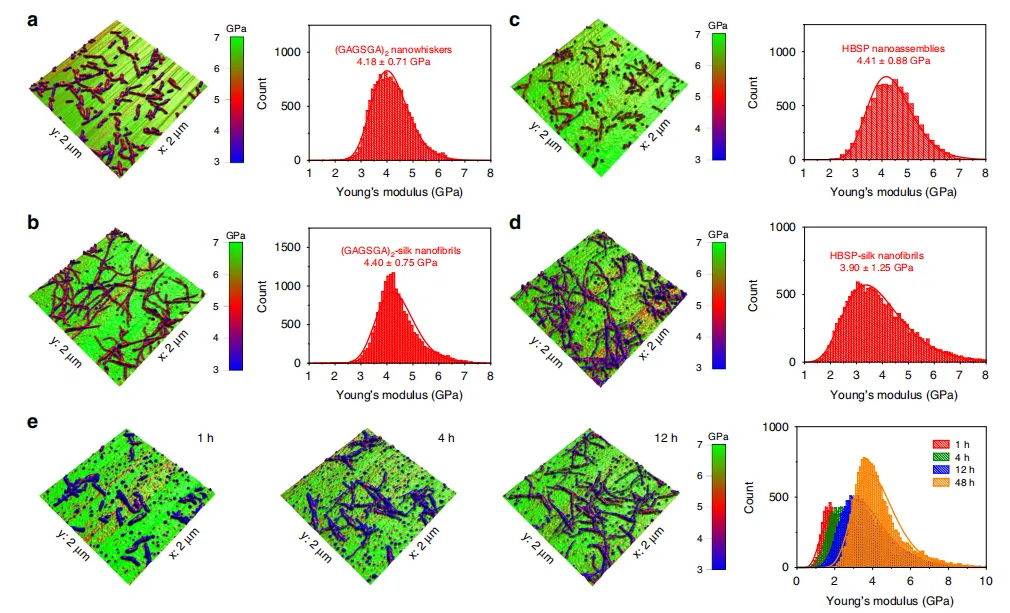

Figure 5 纳米力学表征：模量与结构强关联
关键发现： (GAGSGA)纳米须：4.18±0.71 GPa；HBSP组装体：4.41±0.88 GPa； 模板化丝素纤维：(GAGSGA)组4.40±0.75 GPa，HBSP组3.90±1.25 GPa； 模量与β-折叠含量、分子堆积正相关，随组装时间升高； 天然丝素纤维模量高于再生丝素，降解越严重模量越低、离散度越大。

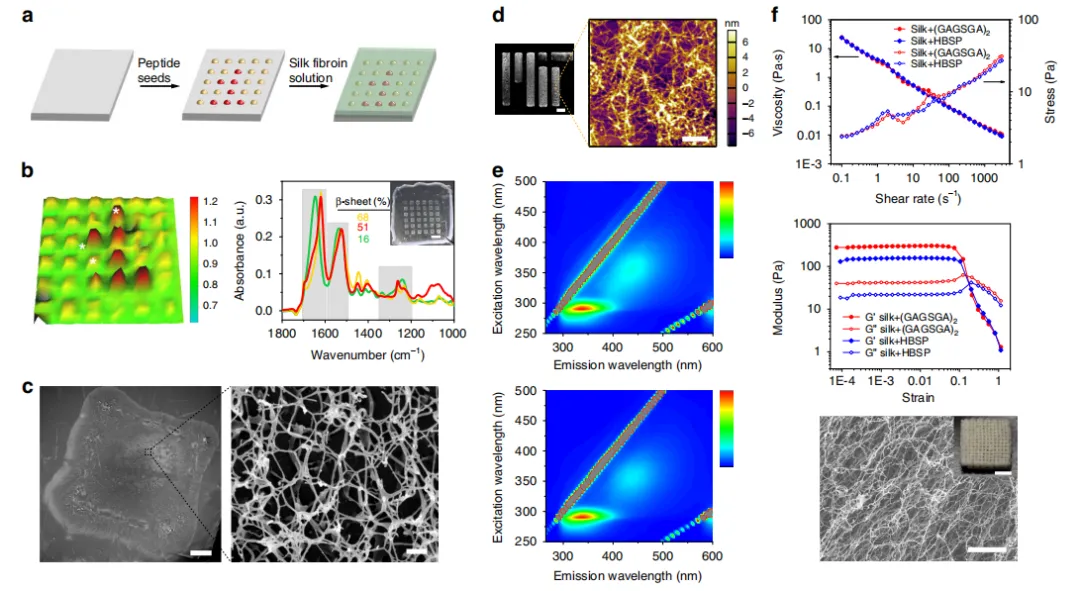

Figure 6 宏观多级材料制备：从图案化到3D打印
应用突破： 信息存储/加密：图案化肽种子制备隐形图案，FTIR成像可读取； 表面功能化：制备介孔纳米纤维涂层，用于防污、纳滤； 喷墨打印：分辨率达10 μm（平面）/30 nm（厚度）； 3D打印：剪切变稀凝胶墨水，可打印各向异性宏观结构，兼具固有荧光与双折射。
四、实验与分析方法流程总结
1. 材料制备
多肽合成：Fmoc固相合成，HPLC纯化至纯度＞95%； 丝素蛋白制备： 再生丝素：蚕茧脱胶（0.02 M Na₂CO₃煮沸30–60 min）→ LiBr溶解→透析→离心； 天然丝素：家蚕5龄幼虫丝腺提取，低温处理。
2. 结构表征
形貌：AFM、TEM、冷冻TEM、SEM； 构象：CD、ATR-FTIR、WAXS； 组装动力学：DLS、ANS/芘荧光、荧光EEM； 力学：AFM-AM-FM模量 mapping、纳米压痕。
3. 宏观材料制备
图案化薄膜：PDMS表面图案化固定肽种子→丝素溶液外延生长→干燥成膜； 打印材料：纳米纤维悬浮液浓缩→溶胶-凝胶转变→喷墨/挤出3D打印。
4. 数据拟合
组装动力学：逻辑函数拟合，计算滞期时间、生长速率； 模量分布：对数正态/正态分布拟合； 二级结构定量：FTIR酰胺I带去卷积+高斯拟合。
五、论文结论
建立多肽模板化结晶新方法，以有序肽超分子组装体为种子，精准引导丝素蛋白无序→有序转变； 组装动力学可通过种子浓度、丝素浓度、分子量、pH多维度调控； 丝素晶型、形貌、力学性能由模板结构决定，实现定制化合成； 结合自上而下技术，成功制备厘米级功能材料，可用于信息存储、表面修饰、3D打印； 该策略可拓展至其他天然/合成高分子，为多级结构生物材料制造提供通用平台。
六、展望与意义
基础研究：揭示生物大分子模板诱导组装的分子机制，完善仿生组装理论； 材料应用：开发柔性电子、生物传感、组织工程、信息加密等高性能丝基材料； 技术拓展：将模板化结晶推广至胶原、蛛丝、合成多肽等体系，实现跨尺度、多功能生物纳米制造。
基本信息
题目：Polypeptide templating for designer hierarchical materials 期刊：Nature Communications DOI：10.1038/s41467-019-14257-0 发表单位：麻省理工学院（MIT）土木与环境工程学院先进生物聚合物实验室 发表时间：2020年1月
