夜雨聆风🧩 先说一个让人有点意外的事
🖥️ AI 芯片、HBM 存储、下一代图像传感器……这些听起来很"高端"的东西，有一个共同的技术底座正在悄悄变成行业共识——Hybrid Bonding（混合键合）。

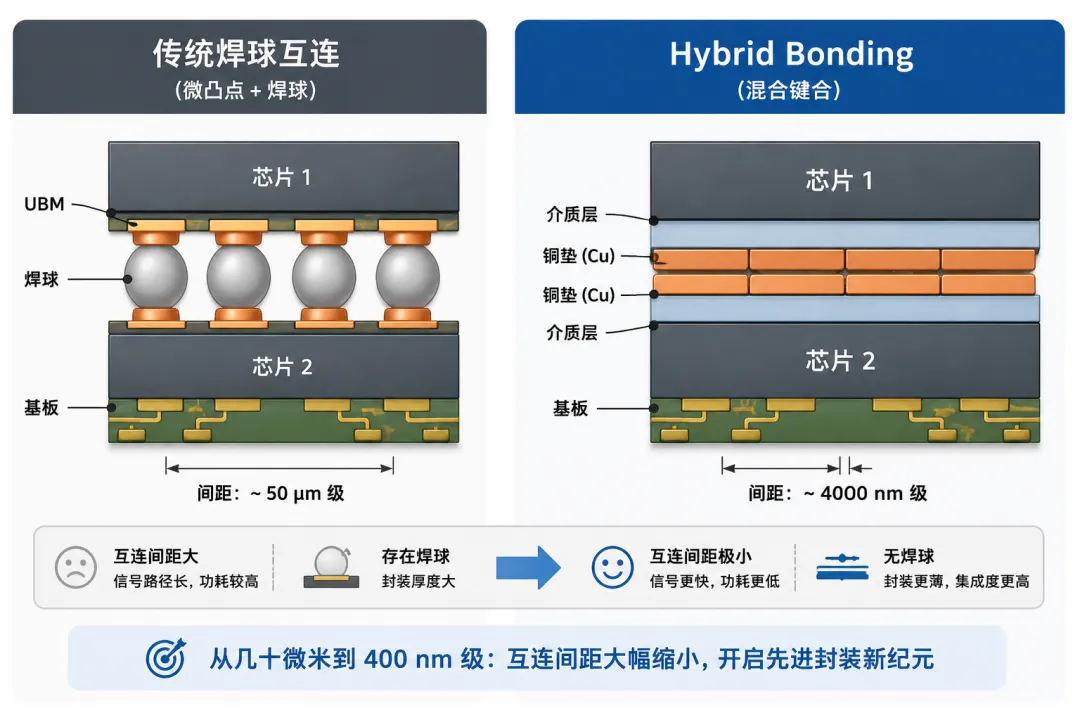

💬 简单说：它不靠焊球、不靠凸点，直接让两片芯片的铜垫对铜垫、介质面对介质面，贴在一起键合成一体。互连间距从几十微米一路压到了 400 nm 量级，信号更快、功耗更低、封装更薄。
🏭 Sony 的背照式 CMOS 传感器、YMTC 的 Xtacking 3D NAND，都早已把这个工艺用在了量产线上。它不是实验室概念，是正在发生的事。
🤔 那表面计量跟这件事有什么关系？
🔑 Hybrid Bonding 能不能成功，几乎完全取决于键合前的表面状态。
🧪 整个工艺流程是这样的：先做 CMP 抛光，再清洗、活化，然后两片晶圆对准贴合，最后退火让铜-铜扩散完成互连。
📌 听起来步骤清晰，但每一步都在和表面状态博弈。工程团队真正担心的，不是"表面有没有数值"，而是下面这三件事：

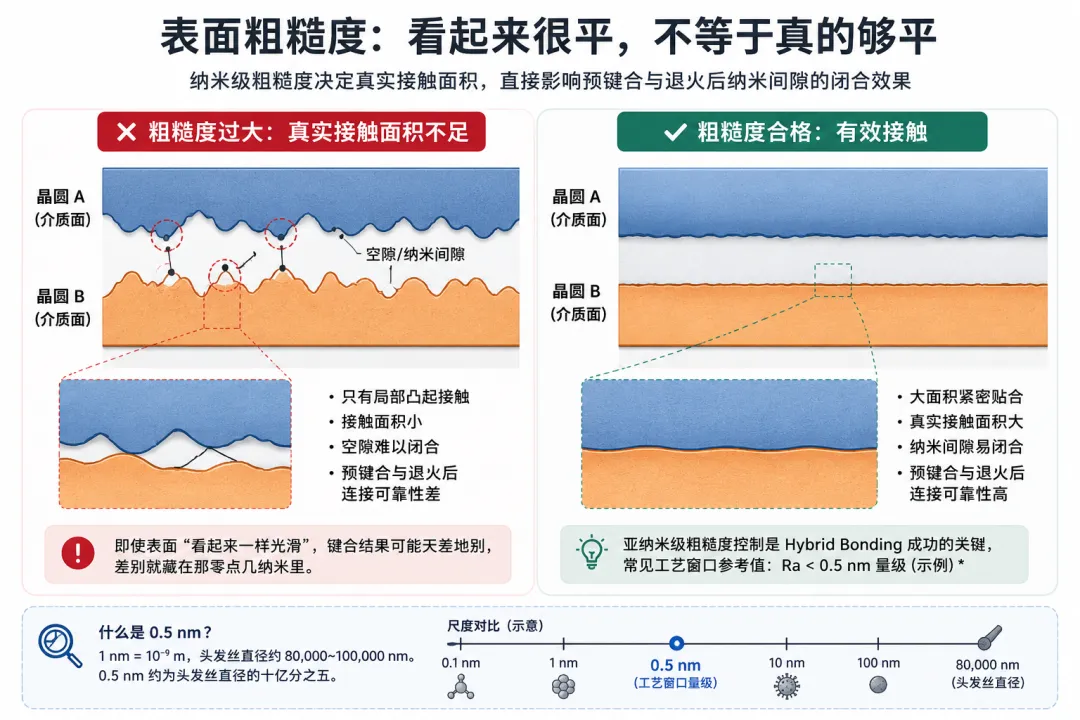

1️⃣ 纳米级粗糙度：看起来很平，不等于真的够平
🔬 成功的 Hybrid Bonding，要求介质表面粗糙度控制在亚纳米量级——有些工艺窗口的参考值甚至在 0.5 nm 以下。
🌊 这个数字是什么概念？普通光学显微镜完全看不出差别，肉眼更是没有任何感知。但在这个尺度上，两个表面能不能形成足够大的真实接触面积，直接决定了预键合能不能发生、退火时纳米间隙能不能闭合。
💬 反常识的地方在于：看起来一模一样光滑的两片晶圆，键合结果可能天差地别——差别就藏在那零点几纳米里。

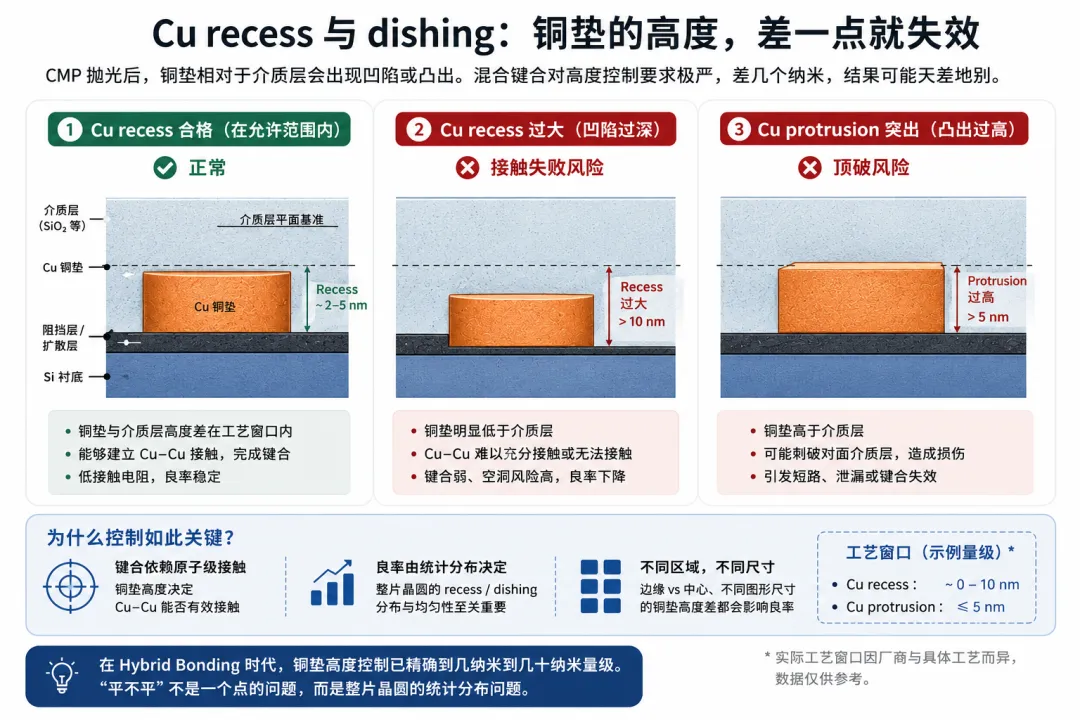

2️⃣ Cu recess 与 dishing：铜垫的高度，差一点就失效
🟠 CMP 抛光之后，铜垫往往会比周围介质略微凹陷——这叫 Cu recess（铜凹陷）。
⚠️ 铜凹得太多，键合时铜-铜接触就建立不起来；铜凸得太多，又可能顶破对面的介质层。
📐 现在量产工艺对这个数值的控制要求已经精确到几纳米到几十纳米量级。不同区域的 dishing 分布、边缘与中心的差异、阵列内不同尺寸铜垫的高度均匀性——每一项都是良率的敏感因素。
💬 这件事的麻烦在于，"平不平"不是一个点的问题，而是整片晶圆的统计分布问题。

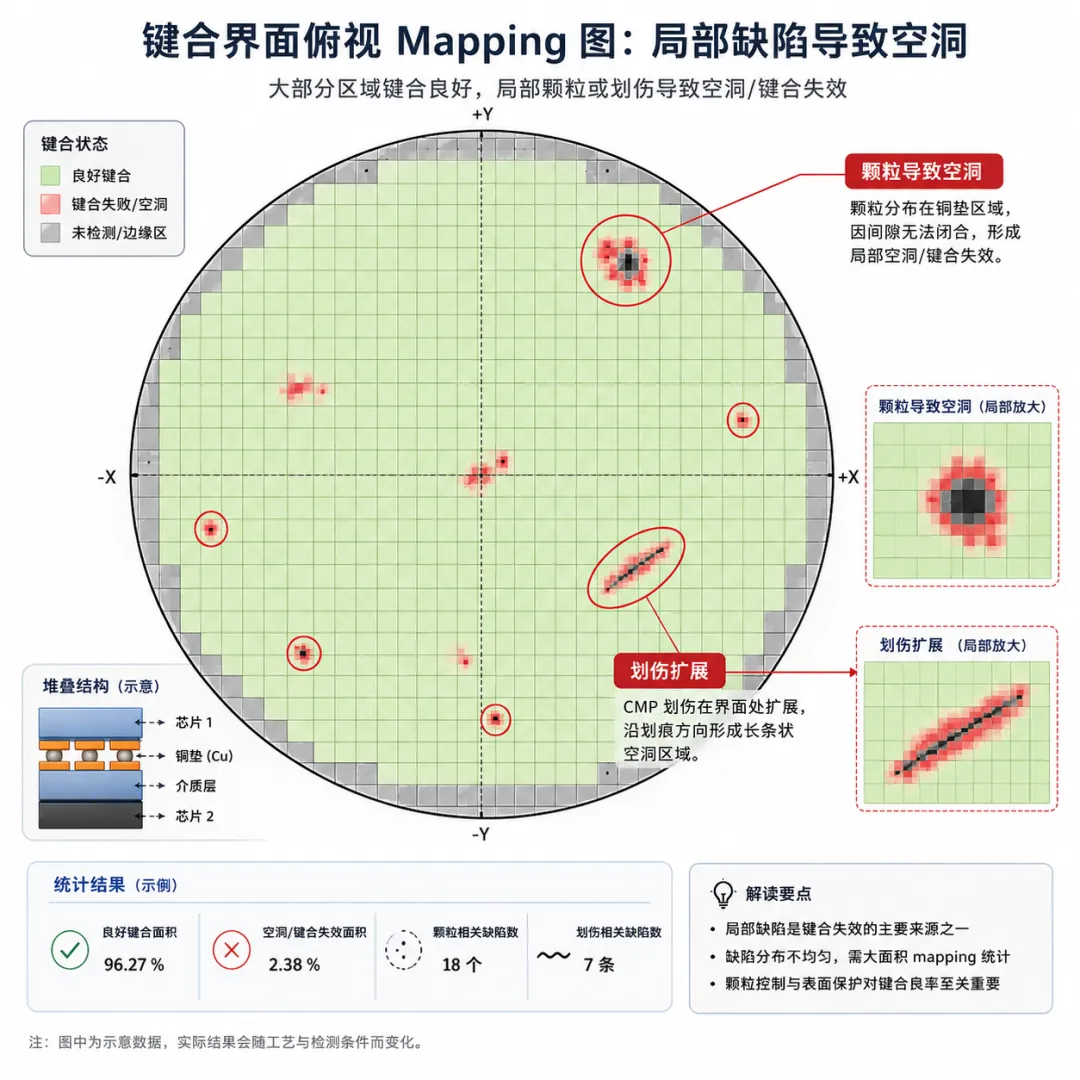

3️⃣ 颗粒与局部缺陷：有时候，一粒灰尘就够了
🌫️ Hybrid Bonding 的键合面之间，不允许有任何颗粒、划伤或局部损伤。
💥 原因很直接：一颗落在铜垫上的颗粒，会在周围撑起一个空洞；一道 CMP 留下的划伤，会沿着界面扩展；局部的表面损伤，会直接导致该区域键合失效。
🔎 更麻烦的是，这类"局部异常"不会均匀分布，可能只在晶圆的某几个位置出现——但就是这几个点，决定了这片晶圆能不能过良率关。
💬 表面的失效，并不总是来自"全局都差"，很多时候是来自"一个局部的异常"。
📏 那这些东西，怎么量？
🔍 这正是光学三维形貌仪在先进封装场景里变得越来越重要的原因。

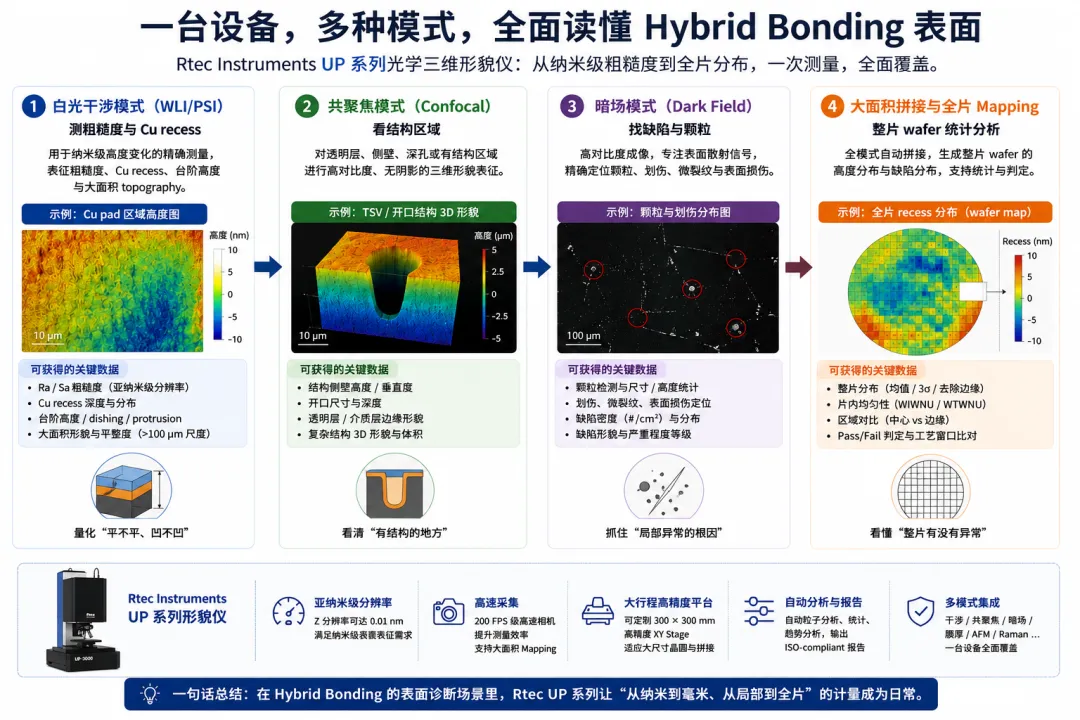

🛠️ 以 Rtec Instruments UP 系列为例，它的工作方式在 Hybrid Bonding 的表面诊断场景里有几个特别实用的地方：
⚡ 白光干涉 / PSI 模式：
用于纳米级高度变化的精确测量——粗糙度、Cu recess、台阶高度、大面积 topography 分布。亚纳米的垂直分辨率，配合 200 FPS 级高速采集，让"全片统计"不再是奢侈品。
🔭 共聚焦模式：
同一片晶圆上，有些区域适合干涉、有些区域（比如有结构的地方、透明层边缘）更适合共聚焦。两种模式在同一平台上切换，不用在不同设备之间来回转样品。
🌑 暗场模式：
专门用来找那些"局部异常"——颗粒、划伤、微裂纹、表面损伤。高对比度成像让缺陷位置一目了然，这在"defectivity 是键合失败根因"的场景里格外有用。
🗺️ 大平台 + 自动拼接：
300 × 300 mm 的行程、全模式自动拼接，配合自动粒子分析、统计报告和 pass/fail 判据输出。工程师关心的不只是"某一个点测得多准"，而是"整片晶圆的分布有没有异常"。
📌 有一个边界要说清楚
🚧 Rtec UP 系列最擅长的，是 CMP 后、键合前 的表面诊断——粗糙度、topography、Cu recess、颗粒与缺陷。
❌ 它不做的事：键合之后埋在界面里的缺陷判定，那需要 IR 显微镜；退火后产生的纳米级空洞，目前甚至只能靠离线 TEM 捕捉。
💬 这个边界说清楚，反而让表面计量的定位更准确：它解决的是"为什么这片表面看起来没问题、却在键合后出了问题"——这是前端诊断，不是后端成像。
🧾 全文总结
🔹 Hybrid Bonding 对表面质量的要求，已经精确到了普通检测手段无法感知的纳米尺度。
🔹 粗糙度、Cu recess/dishing、颗粒与缺陷、大面积 topography 分布——这四件事，缺一不可。
🔹 光学三维形貌仪在这个场景里的价值，不是"测个参数报个数"，而是把"表面看起来怎样"翻译成"键合能不能成功"的工程语言。
🔹 随着 AI/HPC、HBM、下一代存储持续推进 Hybrid Bonding 的量产规模，"CMP 后 / pre-bond 表面诊断"的计量需求只会越来越密集。
🏷️ 关键词
Hybrid Bonding｜先进封装｜CMP｜表面粗糙度｜Cu recess｜表面缺陷｜白光干涉｜三维形貌仪｜晶圆级计量｜chiplet｜HBM｜Rtec Instruments｜UP 系列
⚠️ 免责声明：本文涉及行业数值均来源于公开发表文献与标准文件，相关工艺窗口数据仅供参考，不构成任何具体产品或工艺的唯一标准。
