夜雨聆风STM32 零基础可移植教程 07：USART 串口打印，从 CubeMX 配置到 printf 输出
前面几篇我们已经做了 LED、蜂鸣器、按键轮询、按键消抖和外部中断。
到这里，板子已经能“看得见、听得到、按得动”。
但嵌入式调试里还有一个非常重要的能力：让板子把信息说出来。
比如你想知道：
程序有没有跑到某个位置； 按键事件到底有没有触发； ADC 采样值是多少； I2C 设备地址有没有应答； 某个变量为什么变成了奇怪的值。
这时候串口打印就很有用了。
这一篇只做一个明确目标：
STM32 通过 USART 每秒打印一次 Hello 嵌入式小站
并且把 printf() 重定向到串口。后面再写 ADC、I2C、SPI、CAN 时，我们就可以直接打印调试信息。
本篇目标
最终现象：

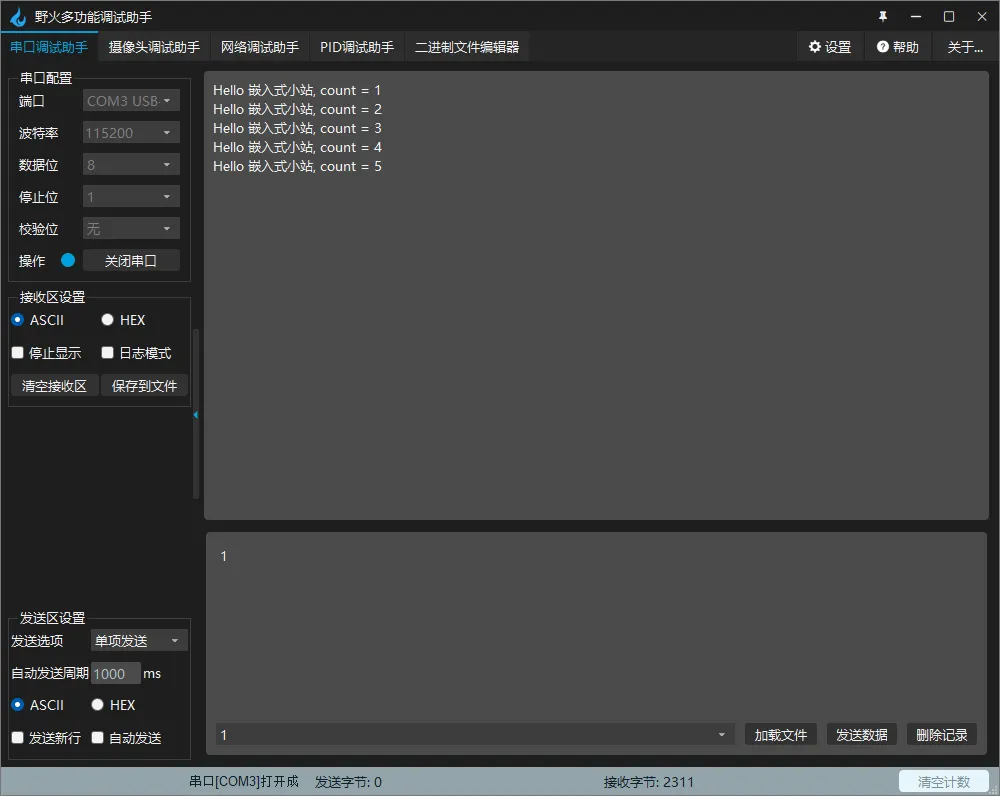

串口助手每 1 秒显示一行：
Hello 嵌入式小站, count = 1
Hello 嵌入式小站, count = 2
Hello 嵌入式小站, count = 3
...
本篇用到的外设：
USART
GPIO Alternate Function
本篇跑通标准：
Keil 编译通过； 程序能下载到开发板； 串口助手能收到 STM32 打印的文本； printf()能正常输出；能说清楚 TX、RX、GND 怎么接； 能说清楚波特率、数据位、停止位、校验位是什么意思。
本篇只讲串口发送和 printf() 打印，不讲串口接收、中断、DMA、不定长帧。那些后面单独讲。
准备工作
你需要准备：

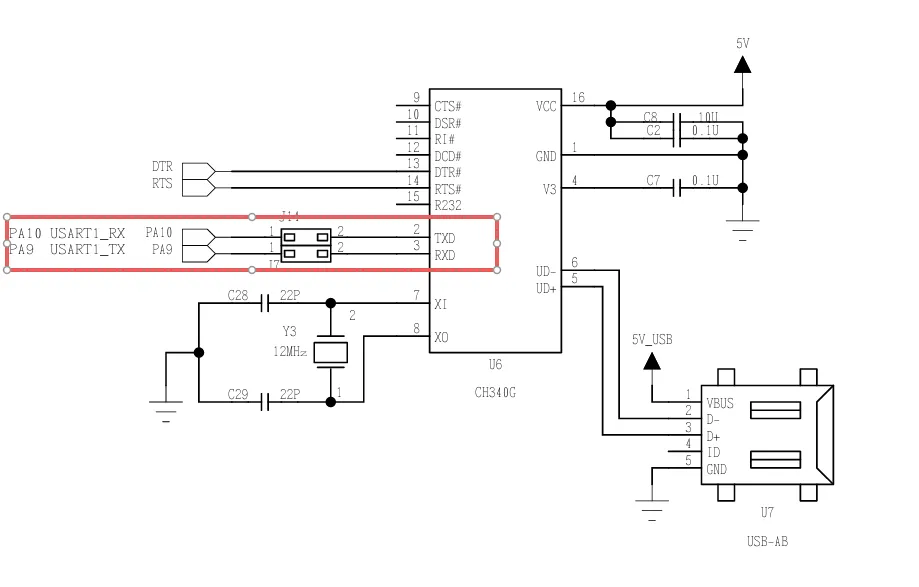

如果你用的是 Nucleo、Discovery 或一些带 USB 串口芯片的开发板，可能板子已经把某个 USART 接到了板载 USB 串口。
如果你用的是 F103 最小系统板，通常需要外接 USB 转 TTL 模块。

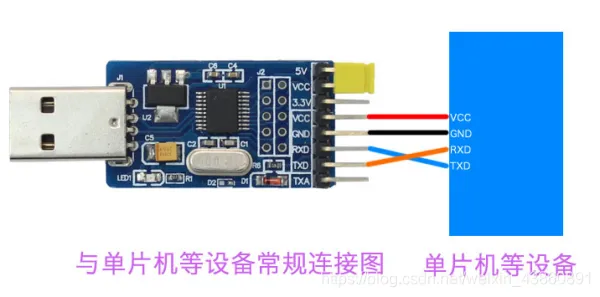

硬件连接
串口最容易接错的是 TX 和 RX。
STM32 的 TX 是发送，USB 转 TTL 的 RX 是接收，所以要交叉连接：
如果本篇只做 STM32 打印，理论上只接：
STM32 TX -> USB 转 TTL RX
GND -> GND
也能看到输出。
但建议一开始就把 RX 也接好，后面讲串口接收时可以继续用。
注意电平：
STM32 GPIO 通常是 3.3V TTL 电平
不要直接接 RS232 电平
普通 USB 转 TTL 模块一般支持 3.3V 或 5V，有些模块有跳帽或开关。给 STM32 接信号时，优先选择 3.3V 电平。
串口参数先看懂
我们先用最常见配置：
115200, 8N1
它的意思是：
串口两端参数必须一致。
STM32 配了 115200，串口助手也要选 115200。STM32 配 8N1，串口助手也要选 8N1。
如果两边不一致，常见现象就是乱码。
CubeMX 配置步骤
1. 复制上一篇工程
建议从上一篇 06_key_exti 或一个干净基础工程复制一份，改名为：
07_usart_printf
这一篇不依赖按键，可以只保留 LED，也可以从基础工程开始。
2. 选择 USART 实例
常见 STM32F103 工程里，经常使用：
USART1
默认引脚通常是：
PA9 -> USART1_TX
PA10 -> USART1_RX
但不同芯片、不同开发板不一定一样。

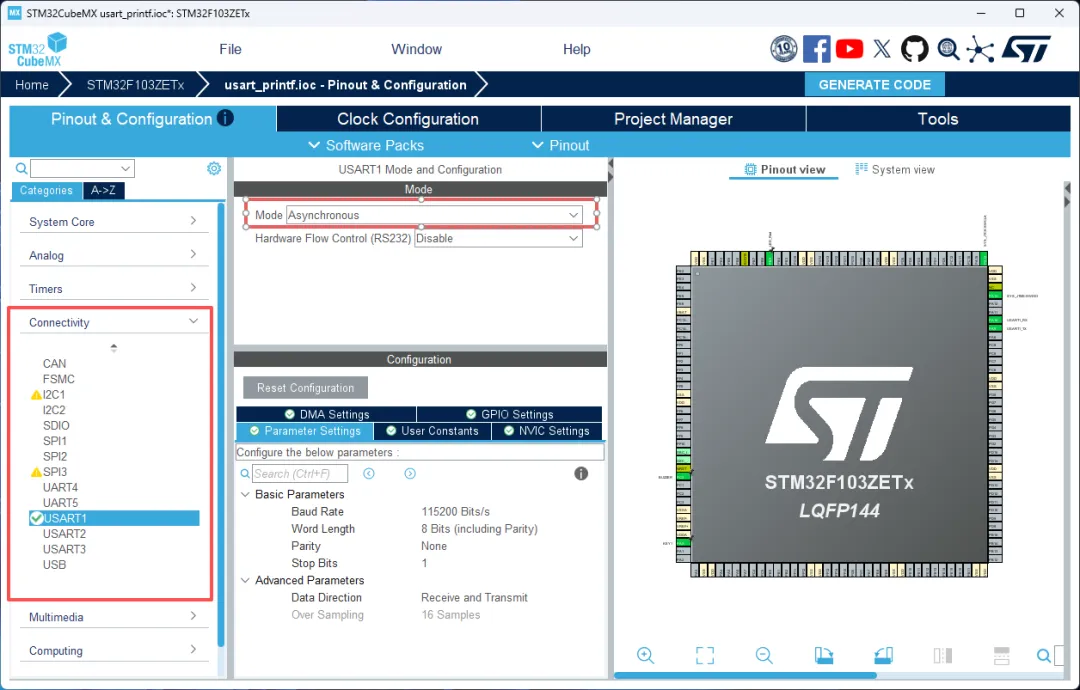

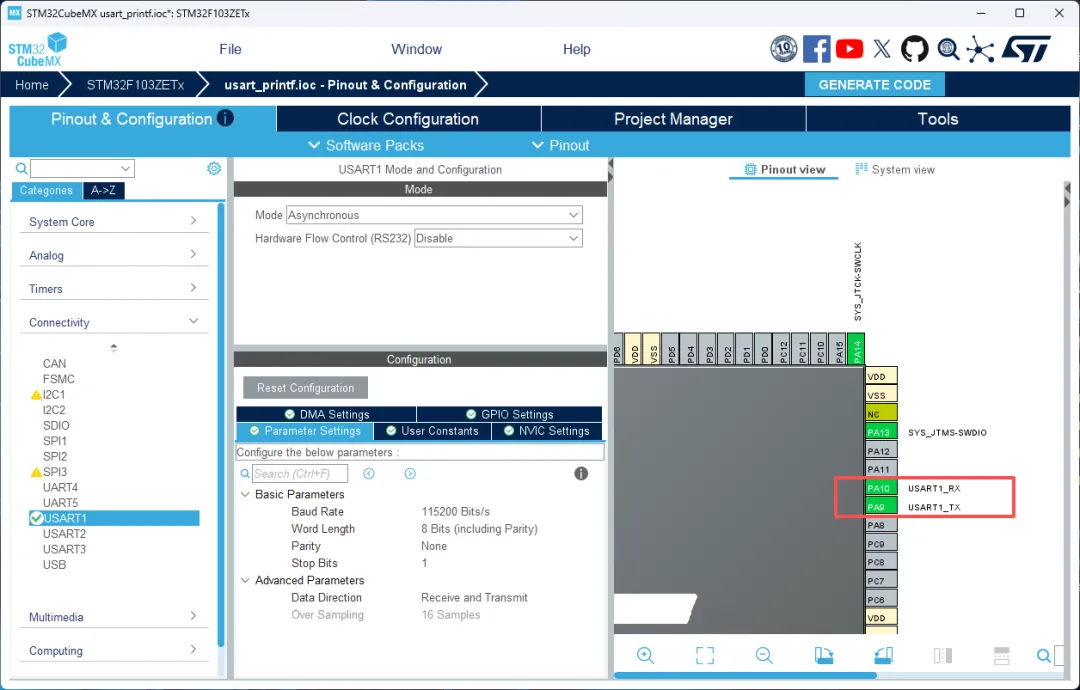

在 CubeMX 左侧找到：
Connectivity -> USART1
把 Mode 设置为：
Asynchronous
3. 确认 TX/RX 引脚
CubeMX 会自动把对应引脚设置成 USART 复用功能。
比如：
PA9 -> USART1_TX
PA10 -> USART1_RX
你要做的是确认这两个引脚和你的开发板接线一致。
如果开发板板载 USB 串口接的是 USART2，那就不要硬用 USART1，要改成 USART2。
原则还是那句话：
原理图接到哪个 USART，就配置哪个 USART

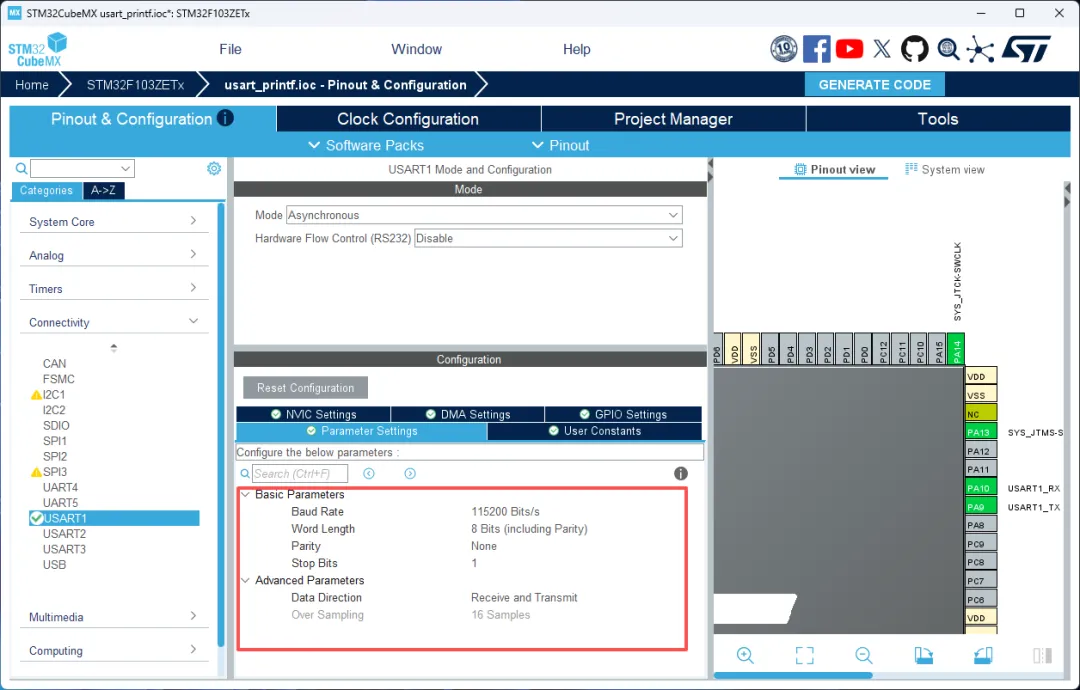

4. 配置 USART 参数
进入 USART 参数配置页面，设置：
本篇只做发送，但建议保留 Receive and Transmit，后面讲接收可以继续用。
5. 本篇暂时不打开 USART 中断
这一篇只做阻塞发送：
HAL_UART_Transmit()
所以暂时不需要打开 USART NVIC 中断。
后面讲串口接收、中断接收、DMA 接收时，我们再单独打开。
6. 生成 Keil 工程
配置完成后点击：
GENERATE CODE
然后打开 Keil 工程，先编译一次。
Keil 工程生成和编译

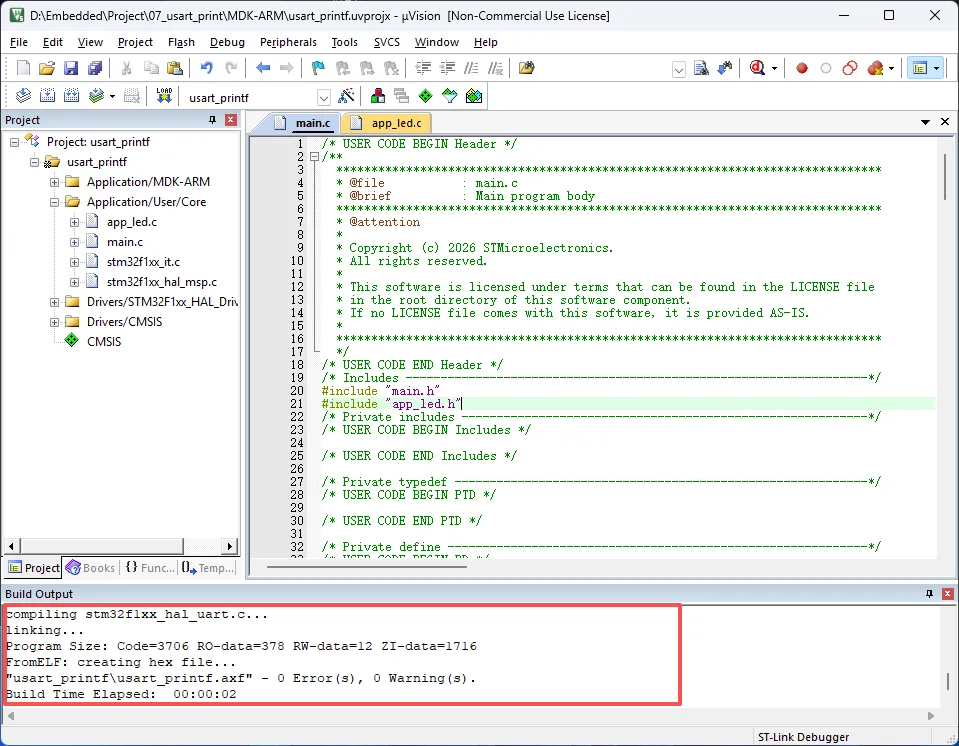

打开 Keil 后，先编译：
Build / F7
确认输出里没有错误：
0 Error(s)
然后看一下 CubeMX 是否生成了串口句柄。
在此之前我们先解释一下串口句柄的概念，你可以把串口想象成一扇门（比如 COM1 是房门，COM2 是窗户）。
句柄就是这扇门的把手，或者更准确地说，是操作系统发给你的一把“数字钥匙”。
你拿到这把“钥匙”（句柄），就能对门做事情：开门（初始化串口）、送东西出去（发送数据）、收东西进来（接收数据）、关门（关闭串口）。
如果你没有这把钥匙，操作系统就不允许你碰这扇门。
在很多 CubeMX 工程里，你会看到类似：
UART_HandleTypeDef huart1;
如果你用的是 USART2，可能是：
UART_HandleTypeDef huart2;
在单片机中，没有操作系统管理“句柄”这个概念，但是CubeMX生成的结构体指针，起到了完全相同的作用 他也是一个“钥匙”，包含了串口的所有状态和配置信息。
后面的代码默认用 huart1。如果你的工程是 huart2，需要改一个宏。
这个 huart1 变量（准确的说是它的指针 &huart1）就扮演了“串口句柄”的角色。 后续所有串口操作都要带上它：
发送：HAL_UART_Transmit(&huart1, data, len, timeout);
接收：HAL_UART_Receive(&huart1, buffer, len, timeout);
完整代码
这一篇新增两个文件：
Core/Inc/app_uart.h
Core/Src/app_uart.c
它们负责两件事：
封装字符串发送函数； 把 Keil 下常用的 printf()输出重定向到 USART。
1. 新建 Core/Inc/app_uart.h
在 Core/Inc 目录下新建：
app_uart.h
写入下面代码：
#ifndef APP_UART_H
#define APP_UART_H
#include"main.h"
#include<stdint.h>
voidApp_UART_Init(void);
voidApp_UART_Print(constchar *text);
voidApp_UART_PrintBytes(constuint8_t *data, uint16_t len);
#endif
2. 新建 Core/Src/app_uart.c
在 Core/Src 目录下新建：
app_uart.c
写入下面代码：
#include"app_uart.h"
#include<stdio.h>
#include<string.h>
/*
* Default USART handle is huart1.
* If your project uses USART2, define APP_UART_HANDLE as huart2.
*/
#ifndef APP_UART_HANDLE
#define APP_UART_HANDLE huart1
#endif
extern UART_HandleTypeDef APP_UART_HANDLE;
voidApp_UART_Init(void)
{
}
voidApp_UART_Print(constchar *text)
{
if (text == NULL)
{
return;
}
HAL_UART_Transmit(&APP_UART_HANDLE,
(uint8_t *)text,
(uint16_t)strlen(text),
HAL_MAX_DELAY);
}
voidApp_UART_PrintBytes(constuint8_t *data, uint16_t len)
{
if ((data == NULL) || (len == 0u))
{
return;
}
HAL_UART_Transmit(&APP_UART_HANDLE,
(uint8_t *)data,
len,
HAL_MAX_DELAY);
}
intfputc(int ch, FILE *f)
{
uint8_t data = (uint8_t)ch;
HAL_UART_Transmit(&APP_UART_HANDLE, &data, 1u, HAL_MAX_DELAY);
return ch;
}
这里有一个可移植点：
#define APP_UART_HANDLE huart1
如果你用的是 USART2，就在 app_uart.c 里改成：
#define APP_UART_HANDLE huart2
如果你用的是 USART3，就改成：
#define APP_UART_HANDLE huart3
fputc() 是关键。Keil 工程里 printf() 最终会一个字符一个字符输出，我们在 fputc() 里调用 HAL_UART_Transmit()，这样 printf() 的内容就会从 USART 发出去。

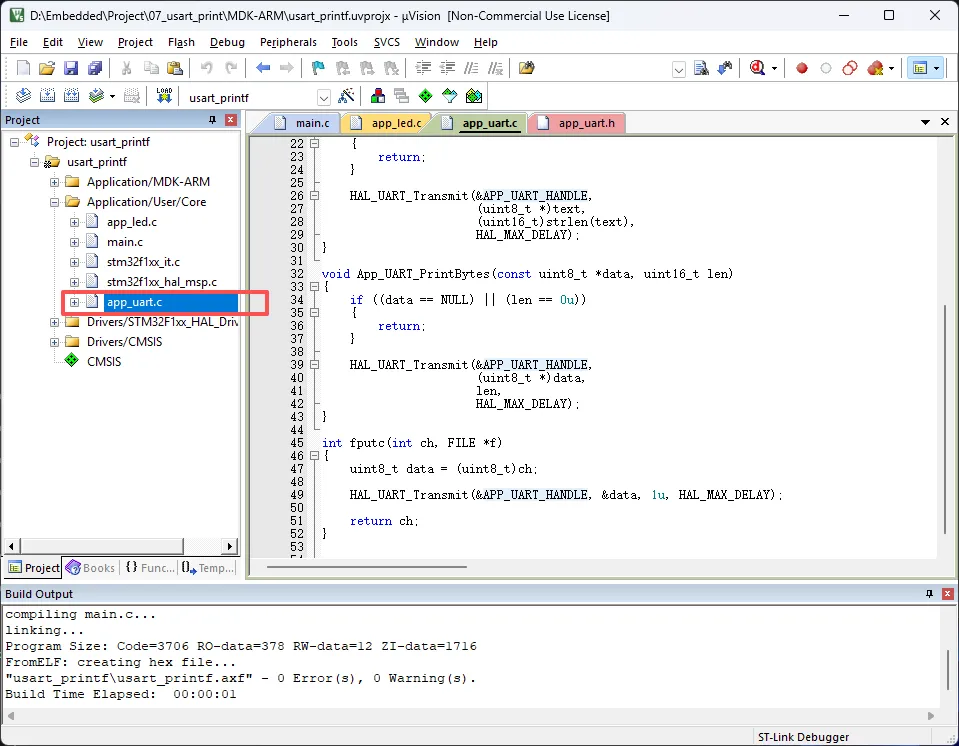

3. 把 app_uart.c 加入 Keil 工程
在 Keil 工程树里右键：
Application/User/Core
选择：
Add Existing Files to Group 'Application/User/Core'
然后添加：
Core/Src/app_uart.c
如果忘了这一步，可能会报：
undefined symbol App_UART_Init
undefined symbol App_UART_Print
或者 printf() 没有按预期走你的重定向。
main.c 调用方式
1. Includes 区域
找到：
/* USER CODE BEGIN Includes */
/* USER CODE END Includes */
改成：
/* USER CODE BEGIN Includes */
#include"app_uart.h"
#include<stdio.h>
/* USER CODE END Includes */
注意：printf() 需要包含：
#include<stdio.h>
2. 初始化区域
确保 CubeMX 生成的串口初始化函数已经被调用。
如果用 USART1，通常是：
MX_USART1_UART_Init();
如果用 USART2，可能是：
MX_USART2_UART_Init();
然后在 USER CODE BEGIN 2 里添加：
/* USER CODE BEGIN 2 */
App_UART_Init();
printf("USART printf test start\r\n");
/* USER CODE END 2 */
App_UART_Init() 现在是空函数，保留它是为了以后扩展，比如初始化环形缓冲区、日志等级、串口接收状态机。
3. while 循环区域
找到：
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
/* USER CODE END 3 */
}
改成：
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
staticuint32_t count = 0;
count++;
printf("Hello STM32, count = %lu\r\n", count);
HAL_Delay(1000);
/* USER CODE END 3 */
}
这里的 \r\n 是换行。
很多串口助手在 Windows 下更习惯：
\r\n
如果只写 \n，有些工具可能只换行不回到行首，看起来排版有点怪。

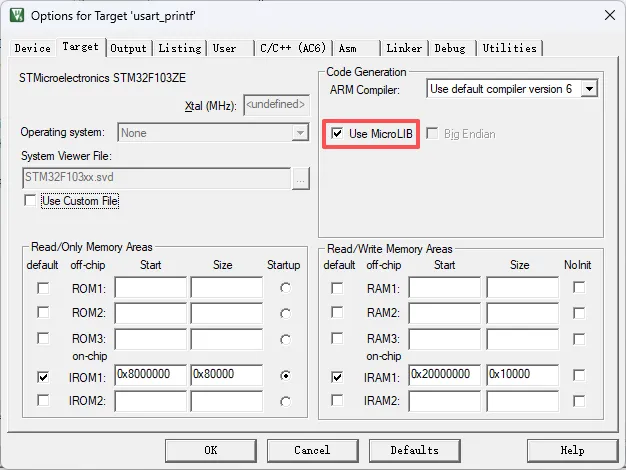

Keil 里建议打开 MicroLIB
在 Keil 里使用 printf() 时，建议打开 MicroLIB。
进入：
Options for Target -> Target
勾选：
Use MicroLIB
如果你不勾 MicroLIB，有些工程也能工作，但新手阶段容易遇到半主机、库函数重定向、链接配置这些额外问题。
本系列先采用最容易跑通的方式。
串口助手设置
打开串口助手，选择 USB 转 TTL 对应的 COM 口。
参数设置为：
Baud Rate: 115200
Data Bits: 8
Stop Bits: 1
Parity: None
Flow Control: None

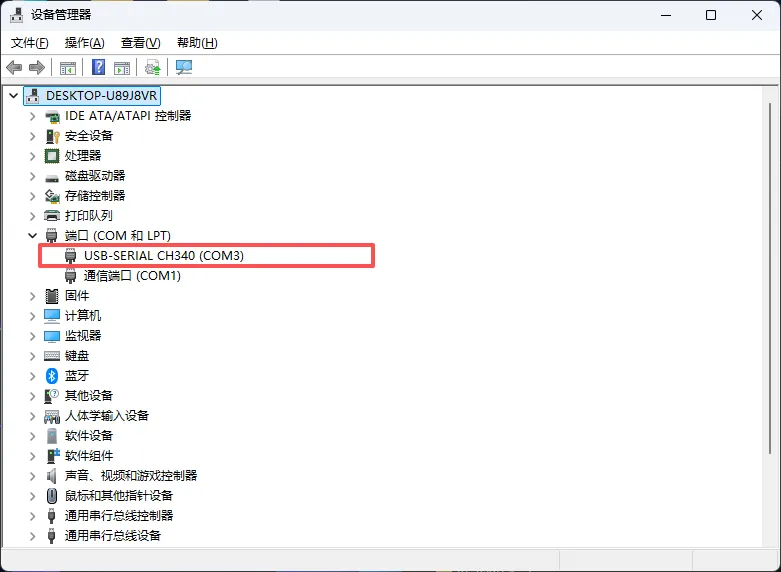

如果你不知道是哪个 COM 口，可以打开 Windows 设备管理器，看“端口 COM 和 LPT”。
编译、下载和验证
代码加完后，先编译：
Build / F7
没有错误后下载：
Download
打开串口助手，正常情况下你应该能看到：
USART printf test start
Hello STM32, count = 1
Hello STM32, count = 2
Hello STM32, count = 3
如果 Keil 下载后程序没有自动运行，但你按复位键后能看到串口输出，那说明程序本身没问题，还是之前说过的下载后自动复位运行问题。
移植到其他板子的修改点
这篇的移植点主要有 7 个。
huart1huart2、huart3 不同 | APP_UART_HANDLE | |
换板子的推荐顺序：
看原理图，确认板载 USB 串口接到哪个 USART； 如果外接 USB 转 TTL，确认你接的是哪个 TX/RX 引脚； CubeMX 配置对应 USART 为 Asynchronous； 设置 115200、8N1； 根据实际句柄修改 APP_UART_HANDLE；串口助手选择相同参数； 编译下载，看是否能收到 Hello STM32。
常见问题排查
1. 串口助手完全没输出
优先检查：
app_uart.c |
2. 串口乱码
常见原因：
波特率不一致； 串口助手数据位/停止位/校验位不一致； 系统时钟配置不对，导致串口实际波特率偏差； USB 转 TTL 电平不匹配； GND 没接好或接触不良。
先把两边都设成：
115200, 8N1
如果还是乱码，再回 CubeMX 看 Clock Configuration 有没有红色错误。
3. 编译报 huart1 未定义
说明你的工程里没有 huart1。
可能原因：
你配置的是 USART2，所以句柄是 huart2；你配置的是 USART3，所以句柄是 huart3；CubeMX 没有生成 USART 初始化代码； app_uart.c里APP_UART_HANDLE没改。
解决方法：
打开 CubeMX 生成的串口初始化文件或 main.c，找到实际句柄，比如：
UART_HandleTypeDef huart2;
然后把 app_uart.c 里的宏改成：
#define APP_UART_HANDLE huart2
4. printf() 没输出，但 App_UART_Print() 能输出
说明串口发送本身是通的，问题在 printf() 重定向。
优先检查：
app_uart.c里是否有fputc()；app_uart.c是否加入 Keil 工程；main.c是否包含<stdio.h>；Keil 是否勾选 Use MicroLIB；工程里是否有另一个 fputc()或重定向函数冲突。
5. 输出不换行
建议使用：
printf("Hello STM32\r\n");
不要只写：
printf("Hello STM32\n");
有些串口助手对 \n 的显示不够友好， \r\n 更稳。
6. 中文输出乱码
新手阶段建议先用英文和数字输出。
中文涉及源码编码、串口助手编码显示、终端字体等问题，容易把简单问题复杂化。
先确认英文：
Hello STM32
能稳定输出，再考虑中文。
本篇小结
这一篇我们完成了 STM32 串口打印的第一步。
你现在至少应该知道：
串口 TX/RX 要交叉连接； STM32 和串口助手参数必须一致； 常用参数是 115200, 8N1；CubeMX 里 USART 要选择 Asynchronous； HAL_UART_Transmit()可以阻塞发送数据；fputc()可以把 Keil 下的printf()重定向到串口；换 USART1/2/3 时要改 APP_UART_HANDLE；串口没输出时，先查运行、接线、COM 口、波特率和 GND。
下一篇我们继续沿着串口往下走：
STM32 串口接收一个字节：先把 RX 中断跑通。
有了接收能力以后，板子就不只是能“说话”，还能听电脑发来的命令。
