Schematik: 硬件开发AI工具

❝

Schematik 被称为 "Cursor for Hardware"，是一款基于 AI 的硬件开发工具，让任何人都能通过自然语言描述来构建硬件项目。 官网地址：https://www.schematik.io/Schematik 官网首页，展示了其核心定位 —— 硬件领域的 Cursor

1. 硬件开发的现状与挑战

传统的硬件开发（如 FPGA 和芯片设计）面临着以下主要挑战：

1. 高门槛：需要掌握复杂的硬件描述语言（HDL）如 Verilog 或 VHDL
2. 长学习曲线：硬件开发需要深厚的电子工程知识和实践经验
3. 开发效率低：手写 HDL 代码既耗时又容易出错
4. 协作困难：硬件设计文档和代码管理复杂
5. 验证成本高：硬件设计验证需要大量的时间和资源

2. 产品概述

Schematik AI 是一款专门为硬件开发设计的 AI 编程工具，其官网将自己定位为 "Cursor for Hardware" ，核心功能包括：

• 自然语言转硬件代码：使用大模型处理自然语言描述，自动生成硬件代码
• 硬件设计验证：自动生成测试代码和仿真环境
• 代码优化：对生成的代码进行优化，提高性能和可读性
• 协作开发：支持团队协作和设计版本管理
• 教学模式：提供学习资源和代码解释功能

Schematik 的三步工作流程

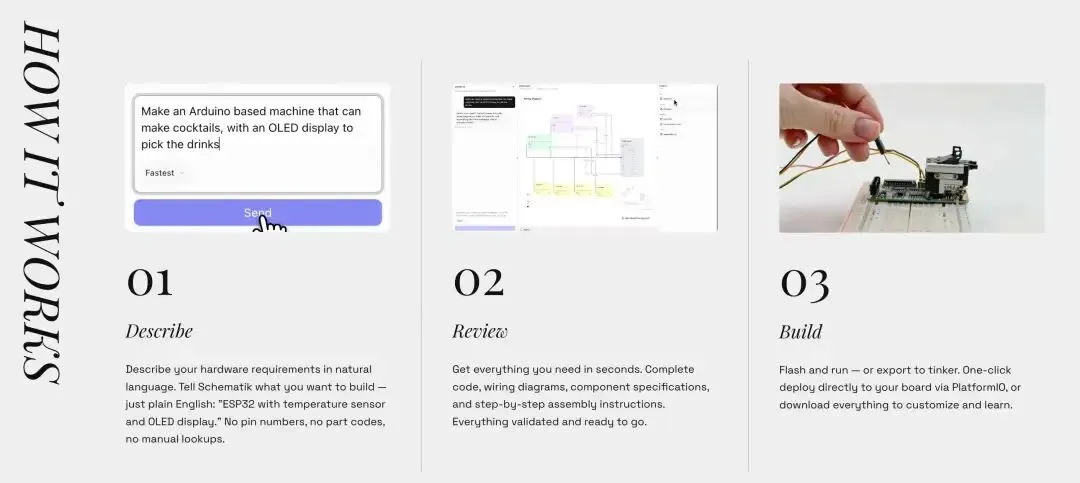

Schematik 的核心交互非常简洁直观，用户只需三步即可完成硬件项目：Schematik 的三步工作流程：Describe（描述需求） → Review（审查生成结果） → Build（一键部署）

1. Describe（描述）：用自然语言描述你的硬件需求，例如 "ESP32 with temperature sensor and OLED display"，无需知道引脚编号或元件代码
2. Review（审查）：几秒内获得完整的代码、接线图、组件规格和分步组装说明
3. Build（构建）：通过 PlatformIO 一键部署到开发板，或导出文件自行定制

3. 技术创新与亮点

Schematik 官网功能展示区：从自然语言描述到一键烧录，覆盖硬件开发全流程

3.1 核心创新

1. 领域专业化：专注于硬件描述语言（HDL）的代码生成，相比通用代码生成工具更准确
2. 多语言支持：支持 Verilog 和 VHDL 两种主流硬件描述语言
3. 上下文感知：能够理解复杂的硬件设计上下文，提高代码生成的准确性
4. 渐进式优化：支持代码的渐进式优化和重构
5. 智能验证：自动生成测试代码和验证方案

3.2 复杂示例实战：智能家居环境监测系统

下面我们以一个真实的复杂项目为例，展示 Schematik 从自然语言描述到完整可部署代码的全过程。以下所有截图和代码均来自 Schematik Beta 的真实输出。

第 1 步：自然语言描述（Describe）

Schematik Beta App 界面 —— 在输入框中用自然语言描述你的硬件项目

在 Schematik 的输入框中，我们输入以下复杂需求：

❝

"ESP32 with DHT22 temperature and humidity sensor, BMP280 barometric pressure sensor, 0.96 inch SSD1306 OLED display showing real-time readings, a buzzer for high-temperature alerts above 35°C, and WiFi connectivity to push data to a local MQTT broker every 30 seconds."

这段描述涵盖了 5 大功能维度：

第 2 步：审查生成结果（Review）

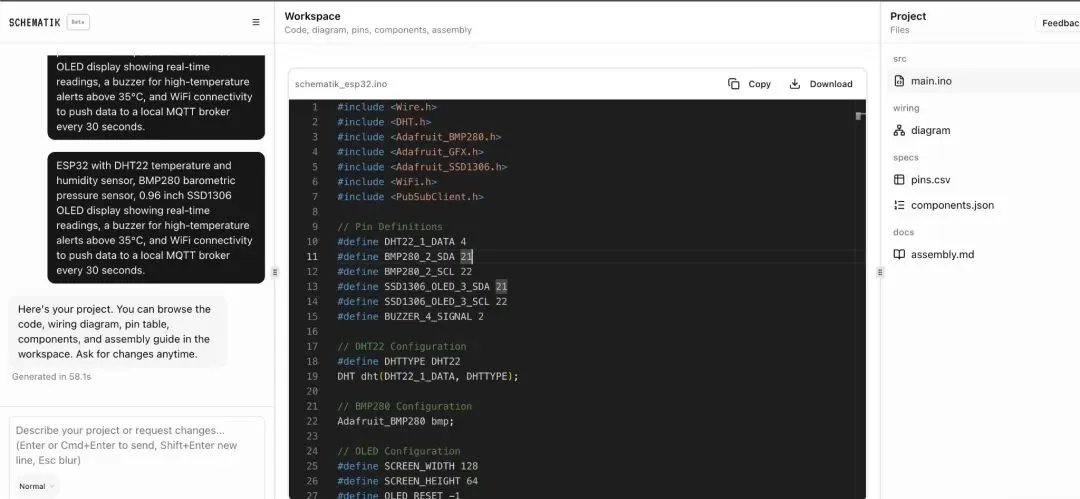

Schematik 在 58.1 秒 内（claude sonnet）生成了完整的 Workspace，包含代码、接线图、引脚表、组件清单和组装文档。Schematik 生成的完整 Workspace：左侧是对话历史和 AI 回复，中间是生成的 Arduino 代码（schematik_esp32.ino），右侧是项目文件树（src/wiring/specs/docs）

从截图中可以看到，Schematik 自动生成了一个结构清晰的项目：

Project Files├── src/│   └── main.ino              # 主程序代码├── wiring/│   └── diagram               # 交互式接线图├── specs/│   ├── pins.csv              # 引脚连接表│   └── components.json       # 组件规格清单└── docs/    └── assembly.md           # 分步组装说明

a) 接线图（Wiring Diagram）

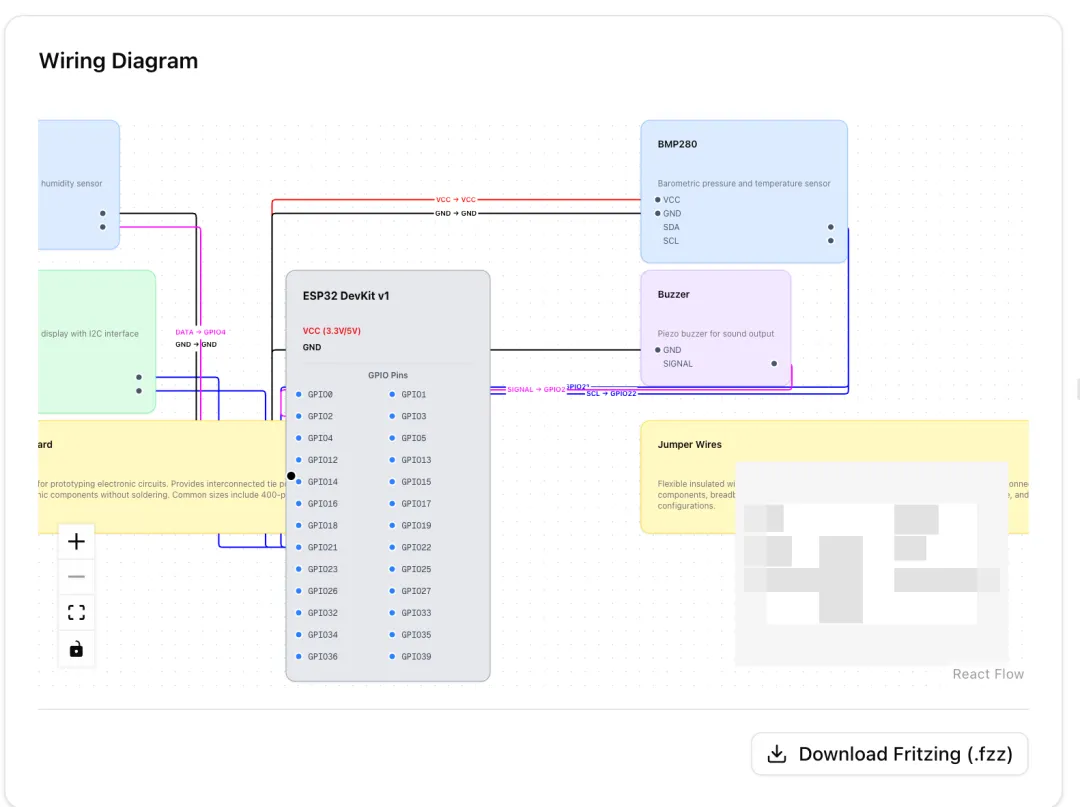

Schematik 生成了一张交互式接线图，基于 React Flow 渲染，清晰展示了所有组件之间的物理连接关系：Schematik 生成的交互式接线图：ESP32 DevKit v1 为中心，DHT22（左上）、BMP280（右上）、SSD1306 OLED（左下）、Buzzer（右中）通过彩色连线清晰标注。底部提供 Download Fritzing (.fzz) 按钮，可导出为 Fritzing 工程文件进行进一步编辑

接线图的几个亮点：

• 颜色编码：红色 = VCC 电源线，黑色 = GND 地线，蓝色 = I2C 总线（SDA/SCL），粉色 = 信号线
• 引脚标注：每条连线旁都标明了具体的 GPIO 编号和功能（如 DATA → GPIO4, SCL → GPIO22）
• 可导出：点击 "Download Fritzing (.fzz)" 可下载为 Fritzing 工程文件，用于进一步的原理图编辑和 PCB 设计

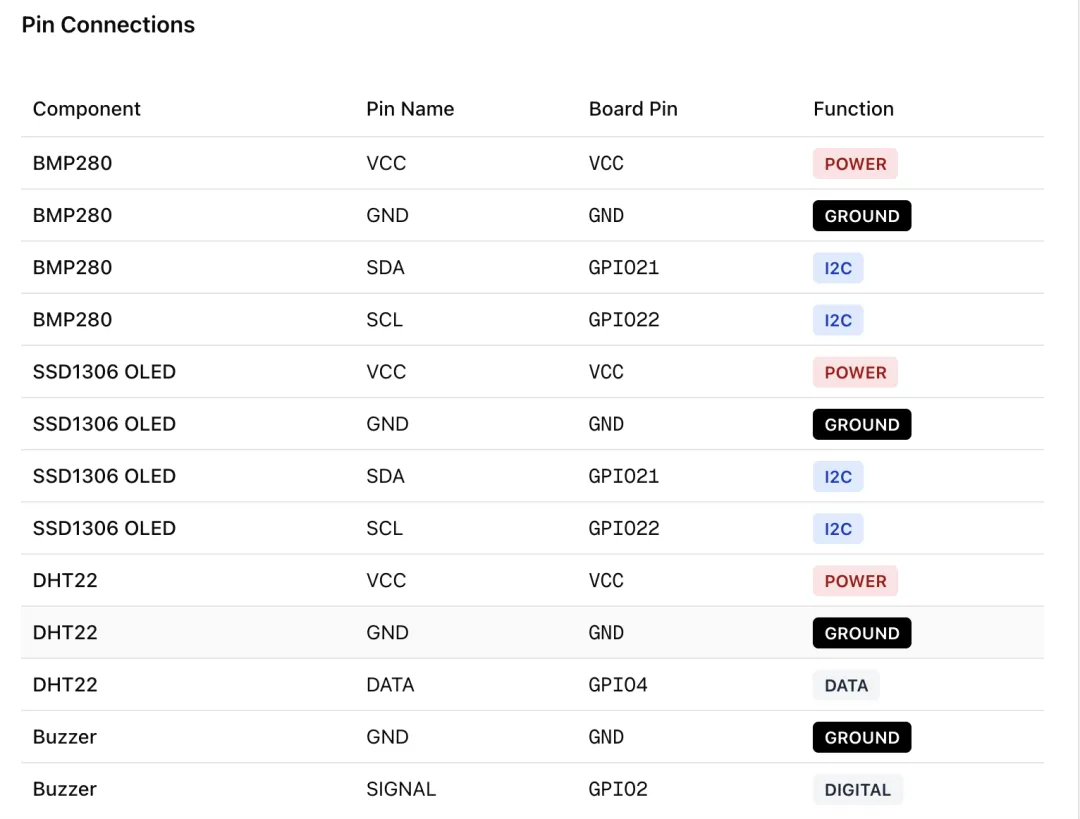

b) 引脚连接表（Pin Connections）Schematik 自动生成了结构化的引脚映射，每行包含 Component → Pin Name → Board Pin → Function 四列：Schematik 自动生成的引脚连接表 —— 每个组件的每个引脚、对应的 Board Pin 和功能类型（POWER/GROUND/I2C/DATA/DIGITAL）一目了然

❝

关键设计决策：BMP280 和 SSD1306 OLED 共用 I2C 总线（GPIO21/GPIO22），通过不同的 I2C 地址区分 —— BMP280 使用 0x76（备选 0x77），SSD1306 使用 0x3C。这是一种常见且节省引脚的设计方式。

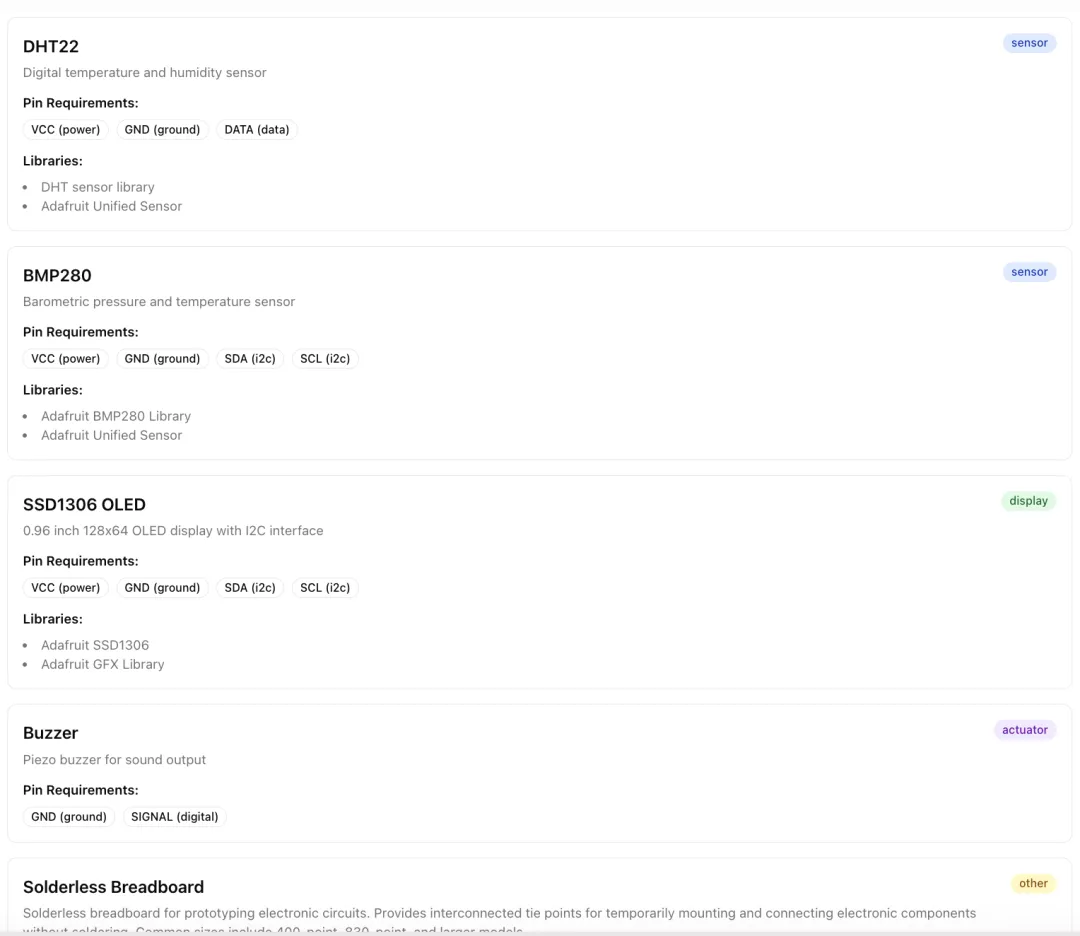

c) 组件清单（Components）Schematik 自动生成的组件清单 —— 每个组件都标注了类型标签（sensor/display/actuator/other）、功能描述、引脚需求和所需的 Arduino 库

Schematik 为每个组件生成了结构化的规格卡片：

这份清单的价值在于：自动解析出了每个硬件模块所需的 Arduino 库，省去了开发者手动搜索和安装依赖的时间。

d) 生成代码结构解读（schematik_esp32.ino）

Schematik 生成的代码被组织为 7 个清晰的函数模块：

代码亮点分析：

1. 双地址容错：BMP280 初始化时先尝试 0x76，失败后自动尝试 0x77，兼容不同厂商的模块
2. 温度优先策略：优先使用 DHT22 温度，DHT22 失效时回退到 BMP280 温度，保证系统鲁棒性
3. NaN 安全检查：所有传感器读数都做了 isnan() 校验，防止显示和上报异常值
4. 分离式 MQTT Topic：温度、湿度、气压分别发布到 weather/temperature、weather/humidity、weather/pressure，方便下游系统独立订阅
5. 非阻塞定时：使用 millis() 而非 delay() 实现定时任务，不会阻塞主循环

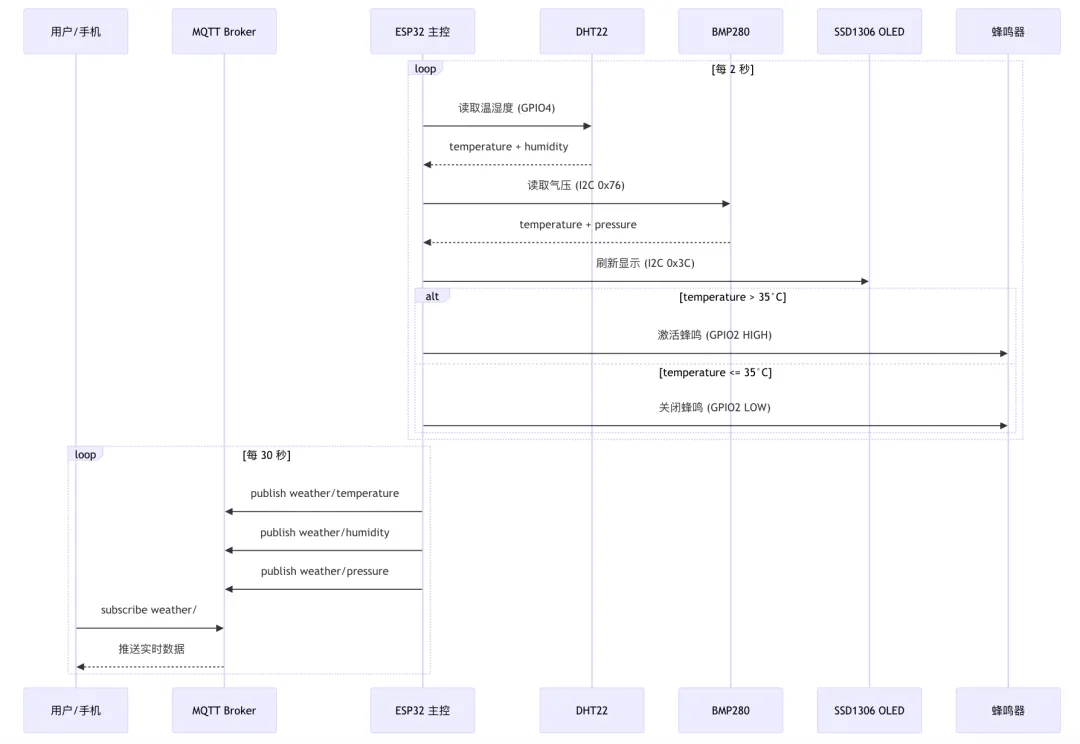

e) 数据流架构

第 3 步：一键部署

点击 Schematik 界面中的 "Flash" 按钮（或先 "Download" 导出），系统通过 PlatformIO 自动完成：

1. 解析依赖库：自动安装 DHT sensor library、Adafruit BMP280、Adafruit SSD1306、Adafruit GFX、PubSubClient
2. 编译代码：检查语法和类型错误
3. 烧录到板：通过 USB 烧录到 ESP32 开发板
4. 导出 Fritzing：可下载 .fzz 文件，在 Fritzing 中进一步编辑接线图或设计 PCB

3.3 开发环境集成

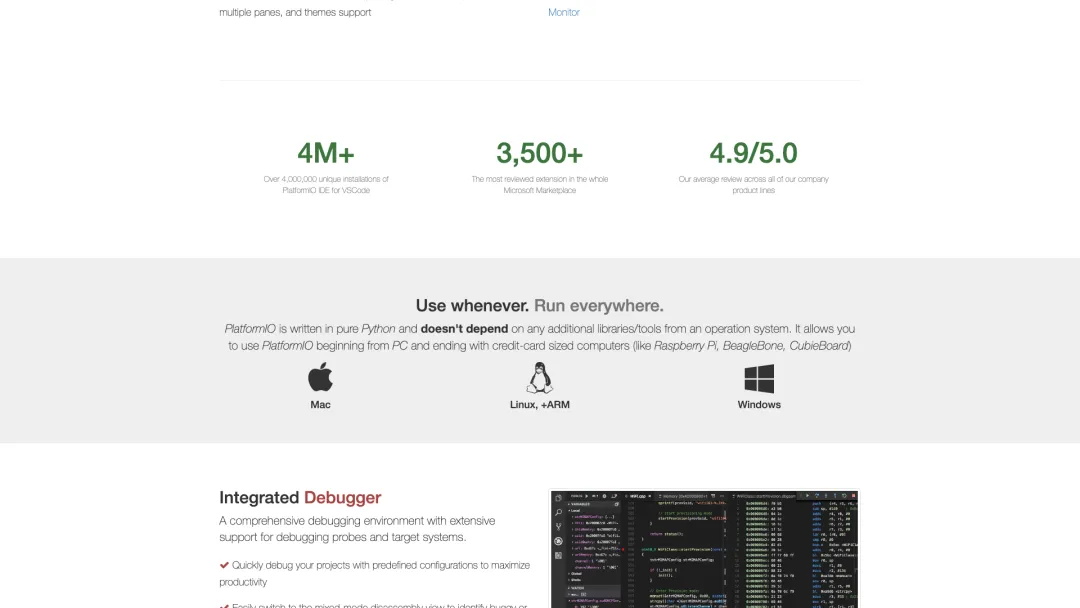

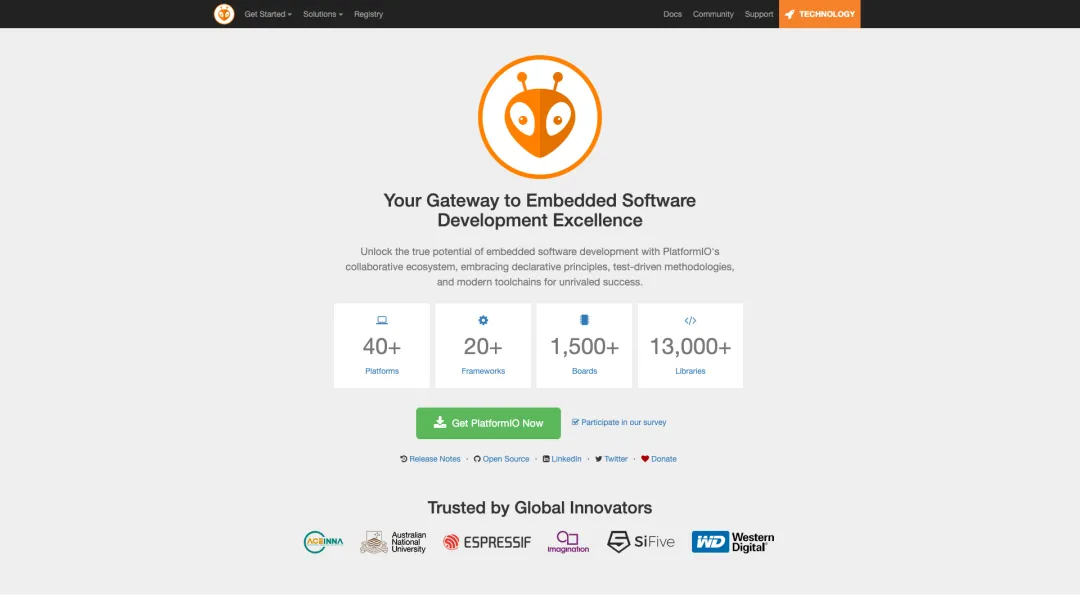

Schematik 深度集成了 PlatformIO —— 业界最流行的嵌入式开发平台，支持 40+ 硬件平台、1,500+ 开发板和 13,000+ 库。PlatformIO 官网首页：支持 40+ 平台、20+ 框架、1,500+ 开发板，是 Schematik 一键部署功能的底层支撑PlatformIO 拥有 400 万+ 安装量、4.9/5.0 评分，支持 Mac/Linux/Windows 全平台，内置集成调试器

1. IDE 插件：支持 VS Code、Vivado、Quartus 等主流开发环境
2. 版本控制：内置 Git 集成
3. CI/CD 支持：自动化测试和构建流程
4. 云部署：支持云端开发和协作
