夜雨聆风说明：本文主要介绍 PL 和时间分辨 PL 是什么？荧光寿命来自哪些辐射与非辐射过程？寿命变长、变短分别可能说明什么？以及它在发光材料、太阳能电池、光催化和光电探测中的判读边界？
一、PL和荧光寿命是什么？
PL 是 photoluminescence 的缩写，中文常写作光致发光。样品吸收光子后，电子从较低能级跃迁到较高能级，随后电子和空穴复合，部分能量以光的形式释放出来，就形成 PL 信号。稳态 PL 光谱记录发光峰位置、强度和半峰宽，时间分辨 PL 记录发光强度随时间衰减的过程。

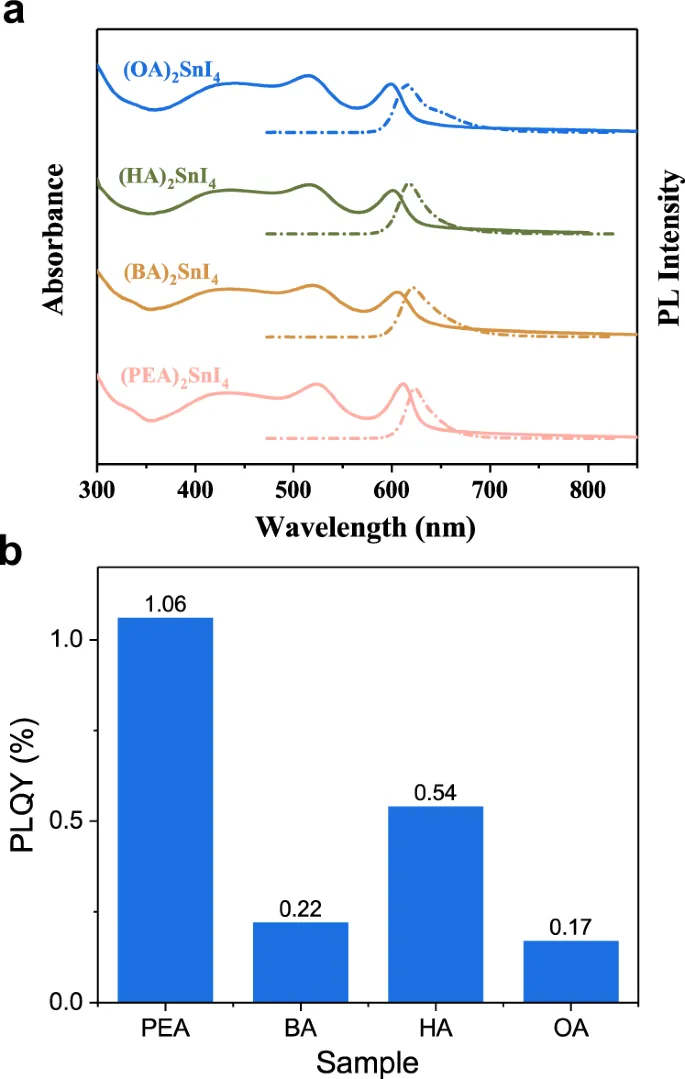

图1. 四种钙钛矿材料的吸收光谱与光致发光量子产率（PLQY），展示发光信号与样品状态的关系。DOI：10.1038/s41467-021-27663-0
荧光寿命通常指激发态载流子、激子或发光中心保持发光相关状态的平均时间。激发光脉冲结束后，发光强度会逐渐下降；下降越慢，寿命越长；下降越快，寿命越短。寿命不是峰强的另一种写法，它更接近复合动力学参数，反映辐射复合、非辐射复合、陷阱捕获和能量迁移共同作用后的时间尺度。
稳态 PL 强度受激发功率、吸收量、样品厚度、发光量子效率和收集光路影响；寿命曲线主要由衰减速率控制。一个样品可以 PL 很强但寿命不长，也可以寿命较长但发光很弱。强度回答“发了多少光”，寿命回答“激发态维持多久”，两者要分开解读。
二、荧光寿命为什么会变长或变短？
辐射复合和非辐射复合共同决定衰减速度
最简单的表达可以写成 1/τ = kr + knr，其中 τ 是寿命，kr是辐射复合速率，knr是非辐射复合速率。非辐射通道增加时，寿命常变短，因为激发态能量更快变成热、振动或缺陷俘获损失；缺陷钝化或声子耦合减弱时，非辐射速率降低，寿命可能延长。

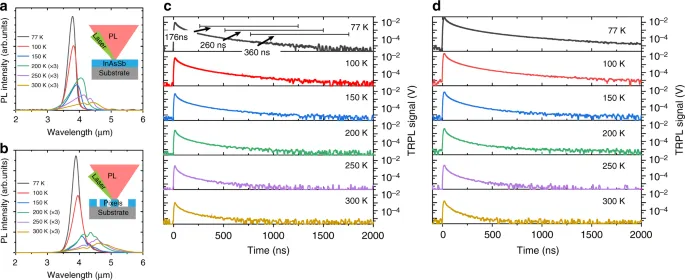

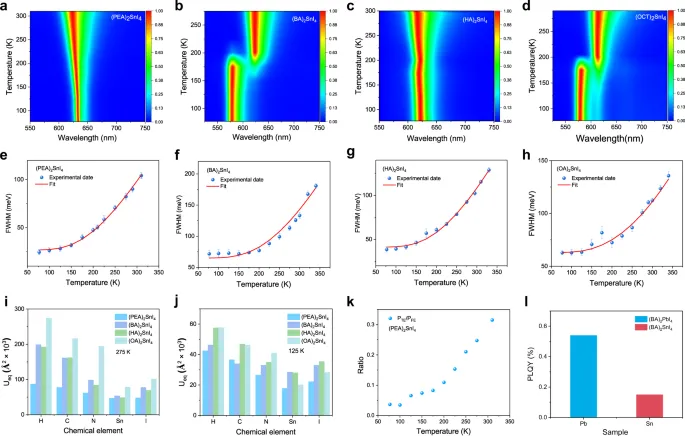

图2. 四种钙钛矿的激子 - 声子耦合效应分析，展示温度与非辐射过程对发光的影响。DOI：10.1038/s41467-021-27663-0
温度升高时，声子参与增强，热激活的缺陷俘获和振动弛豫也会增强，PL 峰位、峰宽、强度和寿命都可能变化。若寿命随温度升高明显缩短，常见原因是非辐射通道被热激活；若低温下寿命拉长，还要注意暗态、局域态和激子迁移长度的影响。
缺陷、陷阱和表面态会改变复合路径
半导体、量子点、钙钛矿和二维材料中，表面悬挂键、晶界、空位、杂质和吸附分子都会引入缺陷态。浅陷阱可能暂时捕获载流子，让衰减尾部变长；深陷阱常作为非辐射复合中心，让发光被快速淬灭。寿命变长不一定代表缺陷减少，寿命变短也不一定只来自缺陷增加。

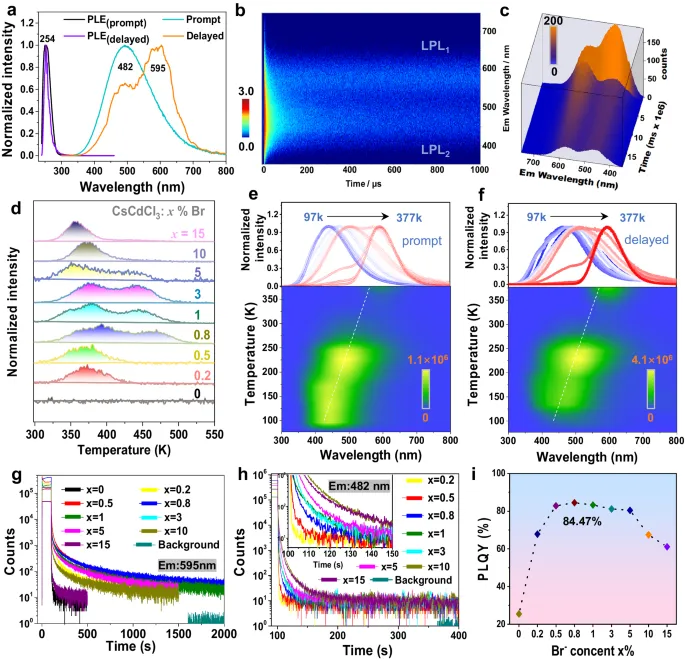

图3. 长余辉材料的激发光谱、发射光谱、时间分辨 PL、PL 寿命和量子产率结果，展示陷阱相关发光的时间特征。DOI：10.1038/s41467-024-49654-7
长余辉和陷阱发光材料中，较长寿命往往来自载流子被陷阱储存后缓慢释放。对发光显示或防伪材料，这种慢释放可能有用；对太阳能电池或光催化，过多深陷阱可能降低可用载流子数量。同样是长寿命，浅陷阱延迟释放和深陷阱非辐射损失对应的材料意义不同。
三、寿命变长一定代表材料性能提升吗？
在发光材料中，要同时看量子效率和色纯度
LED、荧光探针、量子点和长余辉材料里，寿命长短要和量子效率、发光峰宽、色坐标和稳定性一起看。短寿命、高量子效率常对应快速辐射复合，适合高速发光器件；长寿命发光可用于余辉和时间门控检测；若寿命长但量子效率低，激发态可能大量停留在暗态或陷阱态中。
发光峰位和寿命也会一起变化。量子限域增强时，峰位可能蓝移；表面缺陷增加时，峰可能变宽并出现低能尾峰；配体或壳层钝化后，非辐射复合减少，PLQY 升高，寿命可能同步延长。发光材料评价中，寿命只描述时间尺度，发光效率还要看 kr和 knr的相对大小。

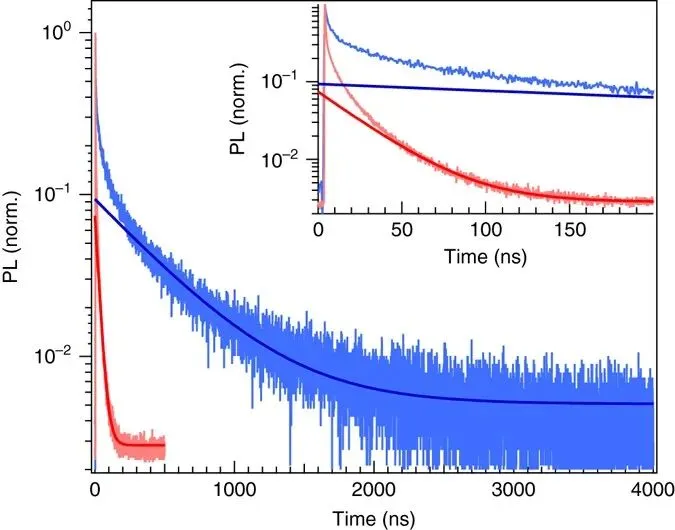

图4. 钙钛矿单晶与薄膜样品的归一化 PL 衰减曲线、拟合参数和缺陷态分布比较，展示不同样品形态中的复合动力学差异。DOI：10.1038/s41467-017-00567-8
单晶、薄膜和纳米晶的寿命差异，常和晶界密度、表面态、厚度、载流子扩散长度和激发密度有关。单晶寿命较长，可能来自体缺陷少；薄膜寿命较短，可能来自晶界和表面复合增强；纳米晶经壳层或配体处理后寿命变化，还要考虑表面钝化和能量转移。
在光伏、光催化和探测中，寿命要和电荷抽取一起读
光伏和光电探测器中，长寿命常意味着非辐射复合较少，载流子有更长时间被电极抽取；但如果迁移率低、界面势垒高或陷阱太深，长寿命也可能对应载流子被困住。光催化中，PL 强度降低常被写作复合减少，但如果吸光减少、发光中心被淬灭或电荷被快速抽取，PL 也会下降。
图5. 大面积硅片长载流子寿命平台的 PL 成像、寿命统计和光伏性能参数，展示寿命分布与器件相关指标的对应关系。DOI：10.1038/s41467-024-47019-8

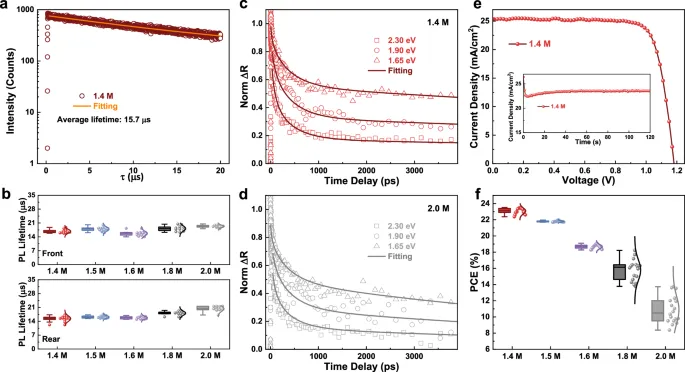

器件材料里，寿命的空间均匀性也很重要。同一片硅片或薄膜上，局部寿命低的区域可能对应金属污染、晶界缺陷、表面复合或钝化不足。平均寿命很长但分布很宽时，器件电流、填充因子和稳定性仍可能受局部短寿命区域限制。PL寿命图像能把复合中心从一个平均数变成空间分布。

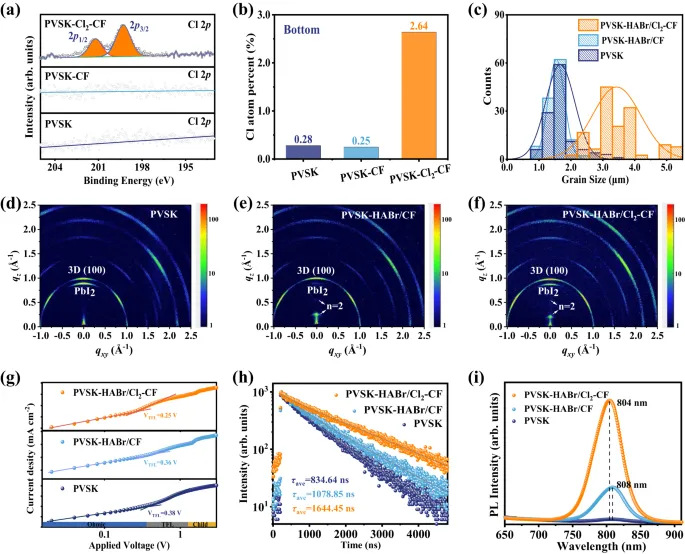

图6. 钙钛矿薄膜表面钝化后的 XPS、GIWAXS、空间电荷限制电流、TRPL 和稳态 PL 结果，展示表面处理对缺陷和复合行为的影响。DOI：10.1038/s41467-023-39260-4
表面钝化后 TRPL 衰减变慢，通常说明表面非辐射复合减少；若同时看到陷阱密度下降、PLQY 上升、器件开路电压提高，这组信号才指向有效钝化。若只有寿命变长，却没有电荷迁移、缺陷密度或器件数据配合，长寿命可能只是载流子抽取变慢或陷阱储存增强。
四、实际读TRPL曲线时要核对哪些量？
拟合模型会改变寿命数值
TRPL 曲线常用单指数、双指数或多指数拟合。单指数适合相对均一的复合过程；多指数常用于表面态、体相复合、陷阱释放和能量转移并存的样品。平均寿命可以按振幅加权，也可以按强度积分加权，两个数值可能不同。报告寿命时应同时给出拟合模型、各分量寿命和权重。
图7. 光学表征中 PL 衰减、光谱响应和寿命提取对比，展示多组分衰减与拟合窗口对寿命分析的影响。DOI：10.1038/s41467-019-09602-2
拟合窗口也会影响寿命。早期快速衰减常包含表面复合、热载流子冷却或仪器响应；尾部慢衰减可能来自陷阱释放或长寿命暗态。若只拟合前段，寿命偏向快速过程；若只拟合尾部，寿命偏向慢过程。仪器响应函数、时间分辨率、背景扣除和探测波长都要记录。
测试条件决定不同样品能否比较
激发波长决定哪一类电子态被激发，激发功率决定初始载流子密度，探测波长决定观察带边发光还是缺陷发光。高功率下，双分子复合和 Auger 复合会增强，寿命可能缩短；低功率下，陷阱填充不足，慢衰减分量可能更明显。比较寿命前，激发波长、功率密度、探测窗口和样品厚度要一致。
样品几何形态也会改变衰减曲线。薄膜中，载流子可能先扩散到界面再复合；粉末和多孔膜中，散射会改变有效激发深度；溶液样品中，浓度过高会出现自吸收、聚集淬灭或能量迁移。同一个发光中心在薄膜、粉末和溶液中的寿命数值不能直接互换。
PL 寿命的科学含义最终取决于材料问题。发光材料要同时看 PLQY、峰宽和稳定性；光伏材料要看开路电压、陷阱密度和电荷抽取；光催化材料要看瞬态光电流、EIS、表面反应中间体和产物速率；光探测材料要看响应时间、暗电流和噪声。若目标是界面反应，寿命还要和表面吸附、带边位置、局域电场和电子转移速率对应。寿命变长或变短只是复合动力学变化，材料性能还取决于载流子是否进入目标过程。
#PL#材料#电化学#催化#材料科学#光致发光#荧光寿命#TRPL#载流子#载流子复合#量子效率#光电材料#钙钛矿#科研干货#科研
