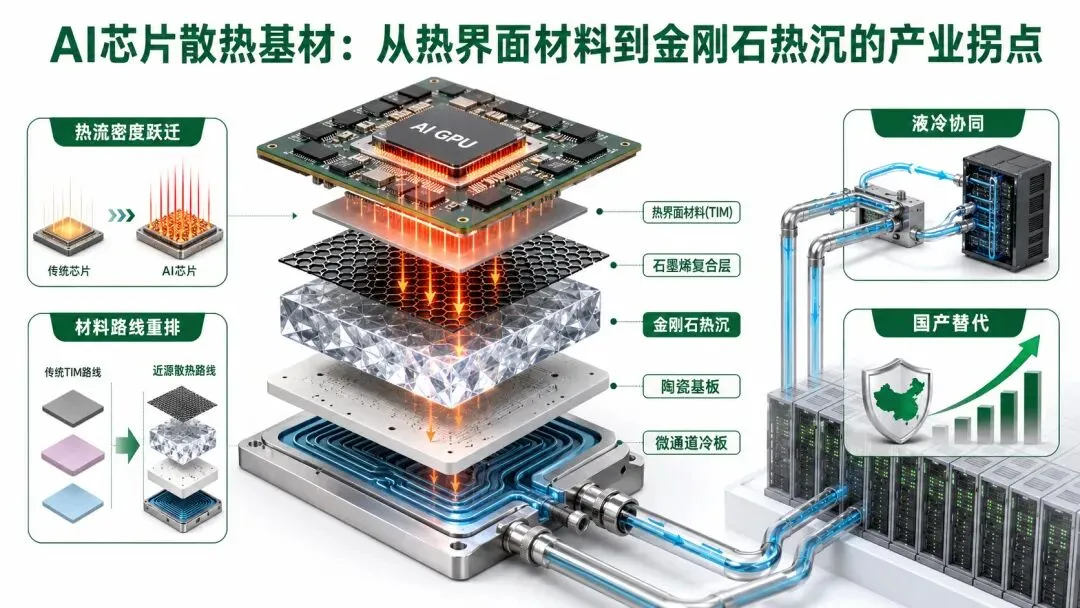

AI芯片散热基材:从热界面材料到金刚石热沉的产业拐点

摘要

AI芯片散热正在从单一材料替换，升级为材料、封装、液冷和系统集成共同作用的热管理工程。随着Chiplet、3D堆叠和大面积封装成为算力扩展的主路径，单芯片功耗由数百瓦跃升至千瓦级，热流密度突破1kW/cm²后，传统硅脂、相变材料以及单纯风冷都难以继续支撑高端训练与推理集群。行业路线正从“被动接触填充”转向“主动近源散热”：石墨烯复合材料以固态、回弹和工程可靠性弥补液态金属的腐蚀与泄漏短板，金刚石及金刚石铜复合材料则凭借高导热、低热膨胀失配和可与先进封装结合的特性，成为千瓦级算力的重要候选方案。落地层面，真正的竞争焦点已经从TIM导热填隙上移到金刚石热沉、AMB/AlN陶瓷基板、微通道冷板、芯片级微流道和液冷整机方案。对产业链而言，国内企业在超硬材料、陶瓷基板、液冷模块和热界面材料上的协同能力正在增强，但仍需在良率、成本、长期可靠性、客户认证和安全治理上持续补课。

#AI芯片散热 #金刚石热沉 #石墨烯TIM #液冷服务器 #热界面材料 #先进封装 #氮化铝基板 #微通道冷板 #国产替代 #数据中心基础设施

导语

当大模型训练和推理成为数据中心的核心负载，芯片性能的瓶颈已经不再只停留在制程、架构和带宽上。更直接的问题是：热量能不能及时从芯片最热的位置被带走，结温能不能稳定在可控区间，整机能不能在长期高负载下不降频、不失效、不出现不可维护的隐患。

从A100到H100，再到Blackwell和后续Rubin架构，GPU功耗的增长速度让传统散热链条承受了前所未有的压力。过去依靠导热硅脂填缝、热管或风扇带走热量的思路，正在被液冷、微通道、石墨烯复合材料和金刚石热沉所取代。散热材料不再是整机BOM中不起眼的耗材，而是直接影响算力释放、服务器可靠性和产业链价值分配的关键环节。

这一变化也带来一个更大的产业判断：AI芯片散热基材的竞争，正在从“谁的导热系数更高”走向“谁能在高功率、高密度、高可靠性和可量产成本之间取得平衡”。导热性能只是入场券，工程兼容性、封装匹配、自动化装配、维修安全和供应链稳定性才决定了技术路线能否真正被大规模采用。

从材料替代到系统重构，散热正在成为算力基础设施的关键变量

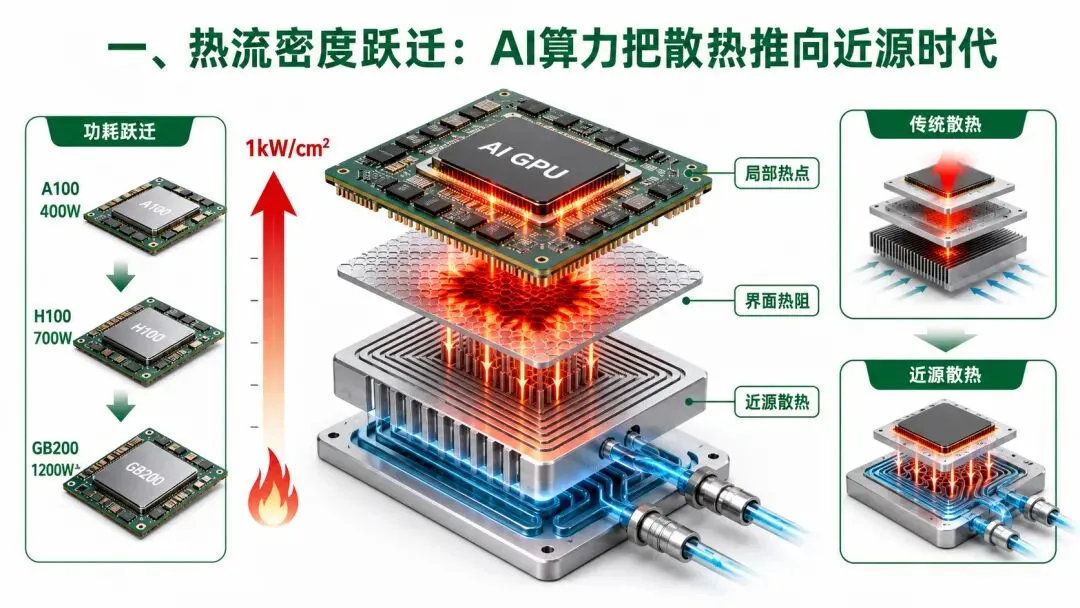

一、热流密度跃迁：AI算力把散热推向近源时代

算力扩展改变了热管理边界

人工智能芯片的性能提升，已经从单纯依赖制程微缩，转向Chiplet小芯片、3D堆叠、HBM近存储集成和更大封装面积的组合路径。这种路线能够在逻辑计算、互联带宽和存储访问之间获得更高的系统效率，但代价是芯片功耗和局部热流密度迅速攀升。热量不再均匀分布在一个相对容易处理的平面上，而是集中出现在GPU核心、HBM堆叠、供电模块和高速互联区域。

过去十年，数据中心GPU从数百瓦走向千瓦级。A100约400W、H100约700W，Blackwell平台中的GB200级别功耗可达到1400W甚至更高，部分系统配置功耗进入2700W量级。面向2026年前后的Vera Rubin架构，市场预期单GPU热设计功耗还会继续上行，Rubin Ultra等更高性能形态甚至可能挑战数千瓦区间。功耗只是显性指标，更难处理的是单位面积热通量的跃迁。

在封装尺寸、PCB空间和机柜功率密度都受限的情况下，新增功率会被压缩到更小的散热路径中。高端AI芯片的热流密度已经突破1kW/cm²，局部热点可能更高。对于数据中心而言，宏观层面的液冷可以把整机热量带出机柜，但热量从晶体管结区穿过芯片、封装、热界面材料、冷板再到冷却液的每一个界面，仍然会形成串联热阻。只要某个环节成为瓶颈，芯片结温就会升高，最终表现为降频、寿命缩短或运行不稳定。

界面热阻成为看不见的关键瓶颈

在微观尺度下，芯片表面与散热器表面并非理想平面，而是由大量微小峰谷组成。两块固体即使被压紧，真实接触面积也可能只占名义面积的一小部分，空隙中残留的空气导热系数只有约0.026W/m·K，几乎相当于热绝缘层。对于高热流密度芯片而言，这些微小空隙会被放大为影响结温的核心障碍。

热界面材料的价值正来自这里。TIM的物理任务不是“看起来覆盖住芯片”，而是尽可能填满微观空隙，减少接触热阻，并在冷热循环、机械压缩、长期运行中保持稳定。导热硅脂、导热垫片、相变材料、液态金属、石墨烯复合垫片和金刚石复合层，本质上都在回答同一个问题：怎样让热量从发热点以更短路径、更低阻抗、更高可靠性进入散热系统。

因此，AI芯片散热的范式变化不是简单地把材料换得更贵，而是把散热位置从远离芯片的“后端散热”，逐步推向靠近热源的“近源散热”。未来的散热系统将越来越像封装和芯片结构的一部分，而不只是服务器装配阶段添加的一层辅料。

AI算力继续增长的前提，是热量从芯片内部到外部冷却介质的整条路径同步升级。只提升风扇、冷板或机房空调，无法解决界面热阻和局部热点问题；只更换TIM材料，也无法替代封装、基板和液冷系统的协同设计。

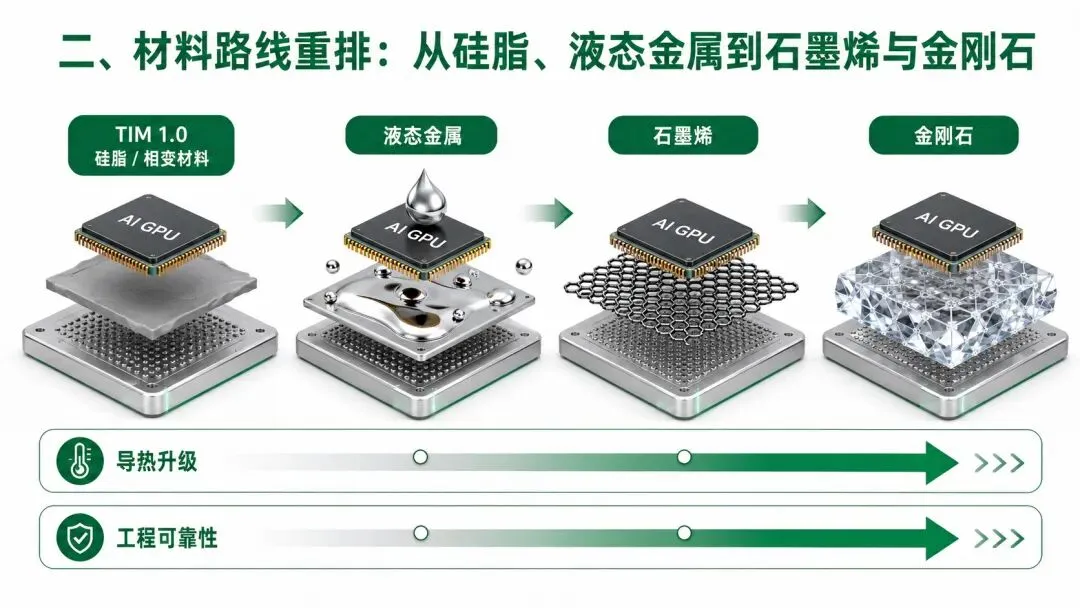

二、材料路线重排：从硅脂、液态金属到石墨烯与金刚石

TIM 1.0的成本优势与物理上限

导热硅脂和相变材料曾是AI服务器和高性能计算设备中最常见的热界面方案。导热硅脂通常由硅油基体与氧化铝、氮化铝、银粉等导热填料组成，优势是成本低、施工方便、绝缘性好，适合中低功耗或对维护便利性要求较高的场景。但它的导热系数通常在3—12W/m·K区间，面对千瓦级芯片时已经显得不足。

相变材料通过固态到凝胶态的变化增强界面填充能力，能够在一定温度下改善贴合效果，但导热系数仍多处在8—10W/m·K附近。更重要的是，硅脂和部分相变材料在反复冷热循环中容易出现泵出效应、干涸或厚度变化，导致长期热阻上升。对于24小时运行的数据中心集群而言，初始温度表现并不等于长期可靠性表现，材料在多年服役周期中的稳定性反而更关键。

这也是传统TIM路线面临边界的原因：它可以解决“接触不平整”的问题，却很难从根本上解决“热流密度过高”的问题。当芯片热功耗继续上升，散热材料需要从填隙功能走向高导热、高回弹、高可靠和可与封装结构集成的综合能力。

液态金属的高性能与工程短板

液态金属曾被视为突破TIM物理上限的重要路线。镓基合金如GaInSn的导热系数可达70—90W/m·K，是传统硅脂的数倍以上；由于具备良好润湿性，它可以更充分地填充微观空隙，降低接触热阻，并在部分测试中带来明显降温效果。从纯粹导热指标看，液态金属确实具有强吸引力。

问题在于，AI服务器并不是实验台。镓基液态金属对铝等材料存在腐蚀风险，高流动性又会带来泄漏隐患。一旦液态金属进入电路板、GPU核心或HBM周边，可能造成短路和不可逆损坏。对于单机价值高、集群规模大、运维窗口有限的数据中心而言，任何难以检测和难以维修的泄漏风险都会被放大。

此外，液态金属对自动化点胶、密封、装配压力和材料兼容性提出更高要求。若良率、维护和售后成本无法被控制，即使导热性能优异，也可能难以成为主流平台的长期选择。它的阶段性退潮说明，热管理路线的胜负并不只由导热系数决定，而是由性能、工艺、可靠性、成本和风险共同决定。

石墨烯与金刚石成为新一轮主线

石墨烯复合材料的优势在于固态、安全、回弹和工程兼容性。石墨烯理论面内导热能力极强，通过垂直排列、取向控制或与聚合物复合，可以形成高导热垫片和热扩散材料。与液态金属相比，石墨烯方案不存在流体泄漏和腐蚀问题，更容易适配自动化装配，也更适合在大规模服务器平台中控制风险。

金刚石则代表了更高热流密度场景下的材料上限。单晶金刚石热导率可达2000—2200W/m·K，远高于铜和铝。CVD金刚石薄膜、金刚石铜复合材料、金刚石铝复合材料以及芯片级键合技术，都在尝试把金刚石从实验室材料转化为可量产的热沉、热扩散层或封装级结构件。金刚石不仅导热性能突出，还可以通过复合设计改善热膨胀系数匹配，减少大尺寸芯片在热循环中的翘曲、脱层和裂纹风险。

材料路线的重排可以概括为三个层次：硅脂和相变材料仍适用于成本敏感、功耗较低的场景；石墨烯复合材料适合中高功率平台的工程可靠性升级；金刚石及其复合材料则面向千瓦级芯片和先进封装中的极限散热需求。

液态金属证明了高导热材料的重要性，也暴露了高性能材料进入数据中心必须跨越的工程门槛。下一阶段主线不是寻找单一“神奇材料”，而是让石墨烯、金刚石、陶瓷基板和液冷结构在可靠性边界内协同工作。

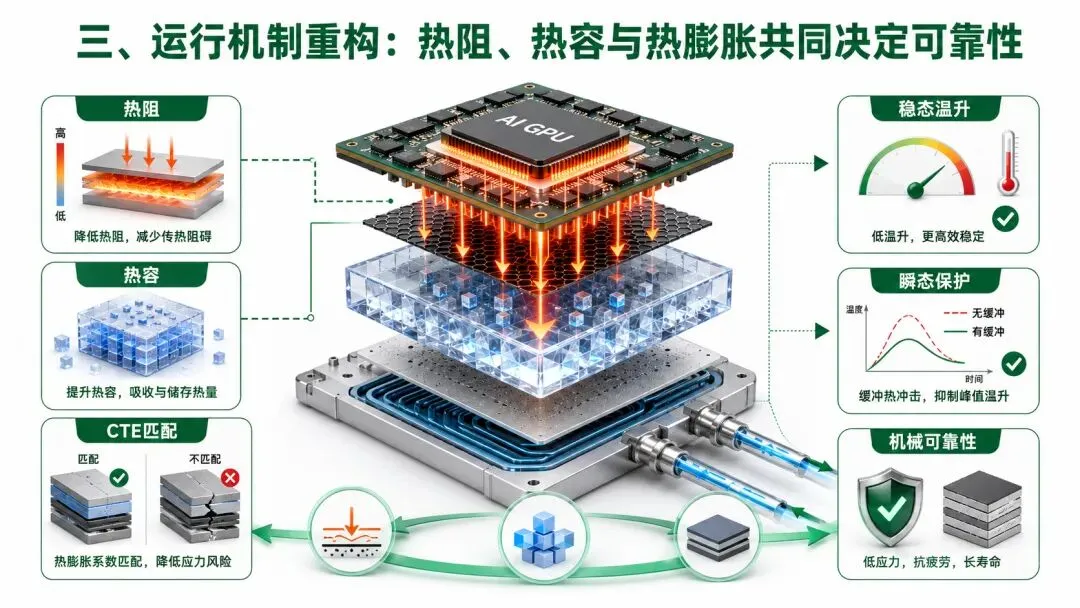

三、运行机制重构：热阻、热容与热膨胀共同决定可靠性

热阻决定稳态温升

在热路模型中，芯片结温由环境温度、功耗和总热阻共同决定。总热阻越高，在同样功耗下结温越高；结温越高，芯片越容易触发降频保护，也越容易加速材料老化和互连失效。对于AI服务器，热阻并不是一个单点指标，而是芯片内部、封装层、TIM、冷板、冷却液和外部散热链条的综合结果。

降低热阻有两条主要路径：一是降低体热阻，即提升材料导热系数、减小厚度、扩大有效传热面积；二是降低接触热阻，即改善界面贴合度、减少空气空隙并保持长期稳定。传统硅脂强调柔软填充，液态金属强调润湿和低接触热阻，石墨烯垫片强调回弹和固态稳定，金刚石热沉强调极高导热和热扩散能力。不同材料各有侧重，最终都服务于降低热阻这一目标。

需要注意的是，单一导热系数并不能直接代表散热效果。材料厚度、压缩率、表面粗糙度、装配压力、热循环后的形变和老化状态，都会影响实际热阻。产业评估应从实验室瞬时数据，转向长期服役环境下的系统热阻。

热容提供瞬态保护

AI芯片在训练和推理任务中并非始终处于平稳负载。批量推理、参数更新、通信同步和突发计算都会带来短时间功率峰值。此时，热容决定了材料和结构吸收瞬态热量的能力。热容较高的材料可以在温度尚未明显上升前暂时储存热量，为冷板和冷却液带走热量争取时间。

在供电模块、封装基板和热扩散层中，热容与导热性能需要配合设计。如果只有高导热而缺少缓冲能力，系统面对突发热冲击时可能仍然出现局部结温飙升；如果只有高热容而导热路径不足，热量会被暂时吸收却无法及时排出。高端AI服务器需要的是“快速扩散、快速带走、短时缓冲、长期稳定”的组合能力。

这也解释了为什么液冷系统与先进材料需要协同开发。冷却液能够在宏观层面带走大量热量，但必须依赖高效界面和高导热结构把热量送到冷板表面；热界面材料能够降低局部阻抗，却必须依赖冷板、泵、CDU和机房冷源完成最终散热。

热膨胀系数决定机械安全

随着GPU Die和先进封装尺寸变大，热机械应力成为可靠性的重要来源。硅的热膨胀系数约为3ppm/K，陶瓷、铜、铝、聚合物和复合材料之间存在差异。在冷热循环中，不同材料膨胀和收缩不一致，会导致界面脱层、焊点疲劳、封装翘曲甚至芯片裂纹。

金刚石铜复合材料受到关注，不仅因为导热能力强，也因为可以通过调整金刚石与铜的比例，把热膨胀系数调节到更接近硅和陶瓷基板的区间。氮化铝等陶瓷基板同样具备较好的导热和绝缘性能，适合在高功率封装、电源模块和共封装光学等场景中承担结构与热管理双重角色。

可靠性工程的核心，是把材料放入真实封装体系中验证，而不是孤立比较参数表。压缩回弹、黏接强度、热循环、湿热老化、化学兼容、绝缘安全和可维修性，都会决定材料能否进入头部客户供应链。

AI芯片散热不是单一导热系数竞赛，而是热阻、热容和热膨胀系数之间的系统平衡。任何忽视机械可靠性和长期服役稳定性的高导热方案，都难以支撑大规模数据中心部署。

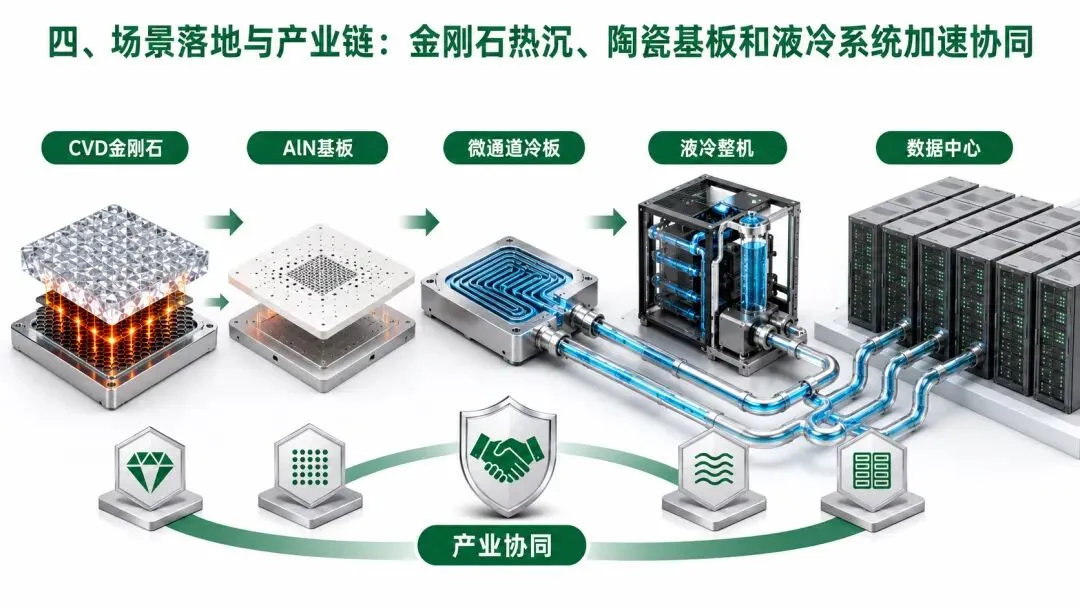

四、场景落地与产业链：金刚石热沉、陶瓷基板和液冷系统加速协同

金刚石散热走向产业化窗口

金刚石散热被视为千瓦级算力的重要方向，主要形态包括CVD金刚石热沉片、金刚石铜或金刚石铝复合材料，以及面向未来的芯片级直接键合。CVD金刚石热沉片可作为芯片背面的热扩散板，把热点热量迅速摊平；金刚石铜复合材料兼顾高导热与金属可加工性，导热系数可达到数百到上千W/m·K；直接键合则试图缩短界面距离，从结构上消除部分界面热阻。

市场普遍把2026年前后视为金刚石散热产业化加速窗口，背后有两个驱动：一是高端GPU和先进封装热流密度继续上升，传统材料边界越来越清晰；二是CVD金刚石、粉末冶金、放电等离子烧结和熔体浸渗等工艺不断进步，成本曲线开始下探。若8英寸电子级金刚石晶圆价格继续下降，金刚石热沉有望先在高端AI服务器和数据中心中放量，再逐步向更广泛的高性能电子场景渗透。

在应用案例上，高功耗GPU与液冷方案的结合是最现实的入口。金刚石铜复合散热结构能够降低芯片结温，提高能效比和稳定运行能力；台积电等先进封装厂也在评估金刚石、碳化硅等高导热材料用于3D堆叠和中介层相关场景。其产业化速度将取决于成本、良率、尺寸一致性、封装兼容性和客户认证周期。

封装基板与液冷系统成为价值上移环节

散热基材价值正在从低附加值导热填隙，向高壁垒封装基板和结构件迁移。AMB活性金属钎焊基板、氮化铝薄膜基板、氧化铝陶瓷基板，以及面向共封装光学和高速互联的高导热基座，正在成为AI服务器热管理中的关键组件。氮化铝兼具高导热、绝缘和较好热膨胀匹配能力，在高功率模块中具备持续需求。

微通道冷板和芯片级微流道则代表结构级升级。微通道冷板将流道尺寸缩小到几十到上百微米，显著增加换热面积并缩短热量到冷却液的距离；芯片级微流道进一步把流道集成到封装基板或芯片近表面，将散热路径压缩到更短尺度。面对未来更高功耗平台，冷板不再只是服务器外部组件，而会与封装设计深度耦合。

液冷系统的产业链也在扩张。冷板、管路、快接头、CDU、泵、换热器、冷却液、监控系统和机房冷源共同构成数据中心液冷基础设施。服务器厂商、温控厂商、连接件企业和云厂商之间的协同越来越重要。散热材料企业若只提供单一垫片，价值空间有限；若能与封装厂、整机厂和液冷系统厂共同定义方案，就有机会进入更高价值环节。

国产链条的机会与约束

中国大陆厂商在超硬材料、陶瓷基板、热界面材料、液冷模块和系统集成方面已经形成较完整的产业基础。黄河旋风、力量钻石、中兵红箭等企业与金刚石材料相关；中瓷电子、三环集团、国瓷材料等布局陶瓷基板；英维克、高澜股份、飞荣达等参与液冷板、温控和散热模组；中石科技、德邦科技、碳元科技等在热界面材料和石墨烯散热方向具备产业积累。

机会来自两端：一端是全球AI服务器需求高景气，头部客户需要更稳定、更丰富的供应来源；另一端是国产AI芯片、服务器和数据中心建设需要形成自主可控的散热基础设施。尤其在金刚石热沉、AlN基板、微通道加工和液冷系统集成等环节，国内企业有机会从配套供应走向方案定义。

约束同样明显。高端客户认证周期长，材料一致性、批量良率、长期可靠性数据和失效责任界定都需要积累。高导热材料的成本下降速度、量产尺寸、表面处理、与封装材料的兼容性，也会影响渗透节奏。国产替代不是简单的份额转移，而是要用可验证的性能、稳定供货和工程服务能力赢得系统级信任。

未来产业链的核心价值不在单一TIM耗材，而在金刚石热沉、陶瓷基板、微通道冷板和液冷系统的协同设计。谁能把材料能力转化为平台级可靠性，谁才可能在AI散热产业链中获得更高定价权。

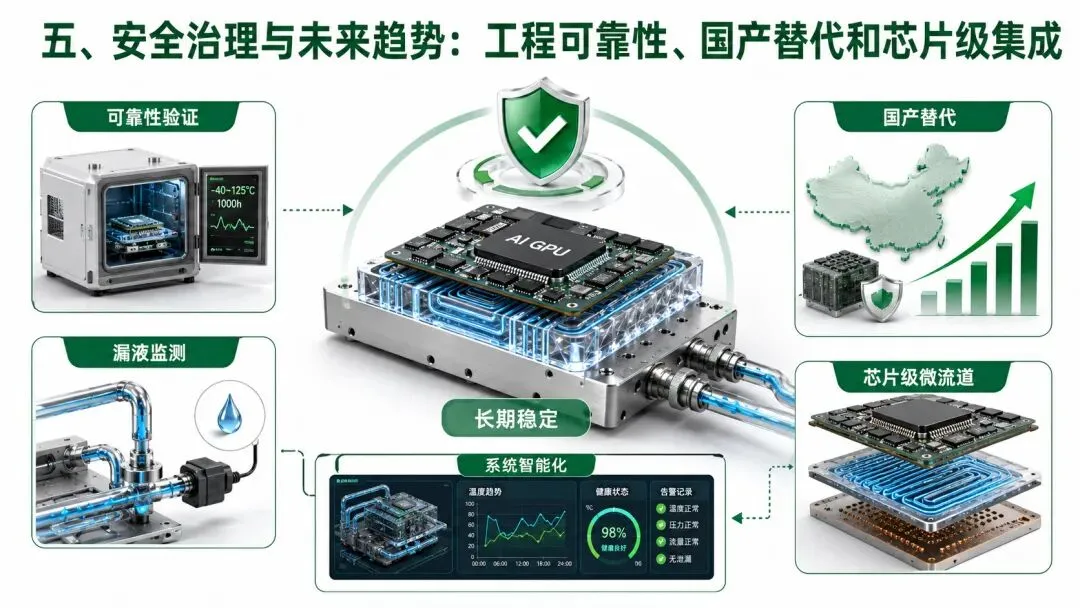

五、安全治理与未来趋势：工程可靠性、国产替代和芯片级集成

安全治理从材料选择开始

AI服务器的散热安全不仅关系单台设备温度，也关系数据中心运维连续性。液态金属泄漏、腐蚀、绝缘失效、冷却液渗漏、接头老化和泵系统故障，都会带来停机、短路甚至集群级风险。随着单柜功率提升，热管理系统需要像供电系统一样被纳入安全治理框架。

材料选择应建立分级验证机制。对于TIM材料，应关注泵出效应、干涸、压缩永久变形、挥发、离子污染和绝缘风险；对于金刚石复合材料，应关注界面结合强度、热循环应力、加工缺陷和成本一致性；对于陶瓷基板，应关注翘曲、裂纹、金属化层可靠性和高频应用下的综合性能；对于液冷系统，应关注泄漏监测、快接头寿命、冷却液兼容性和维护标准化。

从数据中心运营角度看，最优路线不是追求极限参数，而是在性能、风险和可维护性之间建立边界。能被自动化装配、可检测、可维修、可追溯的方案，更容易进入规模化采购。

技术趋势将走向三层融合

第一层是材料高导热化。石墨烯复合材料、金刚石复合材料、氮化铝陶瓷和高导热聚合物会继续提升材料性能，并围绕成本与工艺形成细分应用。第二层是结构近源化。微通道冷板、封装级热扩散层、芯片背面供电与散热协同、芯片级微流道等设计，会把冷却位置进一步前移。第三层是系统智能化。温度传感、流量监测、漏液检测、功耗调度和冷却控制会与服务器管理系统结合，让散热从被动硬件变成可感知、可调度的基础设施。

在这一趋势中，AI芯片公司、先进封装厂、服务器厂商、云厂商和材料企业之间的边界会变得更模糊。散热方案需要在芯片定义阶段就介入，而不是等芯片定型后再补救。对供应商而言，越早进入平台验证，越有机会影响规格和材料选型；越只停留在后端替换，越容易陷入价格竞争。

短期看，石墨烯TIM和高性能液冷会承担中高功率平台的主流升级任务；中期看，金刚石热沉和AlN基板有望在高端GPU、CPO和先进封装中加速渗透；长期看，芯片级微流道、直接键合金刚石和封装内热管理结构将成为突破更高功率密度的关键方向。

产业判断与实践建议

对芯片和服务器厂商而言，散热设计需要前置到架构和封装阶段，围绕热路径、材料匹配、维修流程和整机可靠性建立联合仿真与测试体系。对材料企业而言，除了提升导热系数，更要补齐批量一致性、表面处理、长期老化数据和客户工程服务能力。对数据中心运营方而言，应把液冷和高导热材料纳入全生命周期成本评估，不能只看一次性采购价格。

对产业投资和供应链布局而言，值得关注的不是某个概念材料的短期热度，而是其能否跨过量产门槛。金刚石散热的前景取决于成本曲线和高端客户导入进度；石墨烯复合材料的机会取决于固态可靠性和平台适配；陶瓷基板的增长取决于先进封装、CPO和高功率模块需求；液冷系统的弹性取决于云厂商建设节奏和全球数据中心能耗约束。

可以预见，AI算力越向上突破，散热越会成为底层竞争力的一部分。未来的芯片性能，可能不再由晶体管数量单独决定，而由“算得快、传得稳、散得掉、用得久”的系统能力共同决定。

散热产业的下一阶段，不是单点材料替代，而是材料、封装、液冷、监控和运维共同形成的可靠性工程。高端AI芯片能否持续突破物理天花板，取决于热管理能否从被动辅件升级为主动基础设施。

真正决定下一代AI算力上限的，不只是芯片能产生多少热量，而是产业链能以多快、多久、多安全的方式把热量带走。
