夜雨聆风很多人第一次做 EtherCAT 从站软件，
最容易有一个想法：
不就是把 ESC 驱动、对象字典、PDO 处理、设备控制代码都塞进一个工程里，跑起来就行。
刚开始这样做，
往往也真能跑。
但项目一复杂，很快就会乱：
SDO 改参数会不会打到实时链路
PDO 更新到底放中断里还是任务里
ESC 事件、AL 状态机、应用控制谁先谁后
故障到底算协议问题还是设备问题
调试时该看总线，还是看应用变量
问题很快就不再是“能不能跑”，
而是：
从站软件到底该怎么分层，任务到底该怎么切。
一句话先讲明白

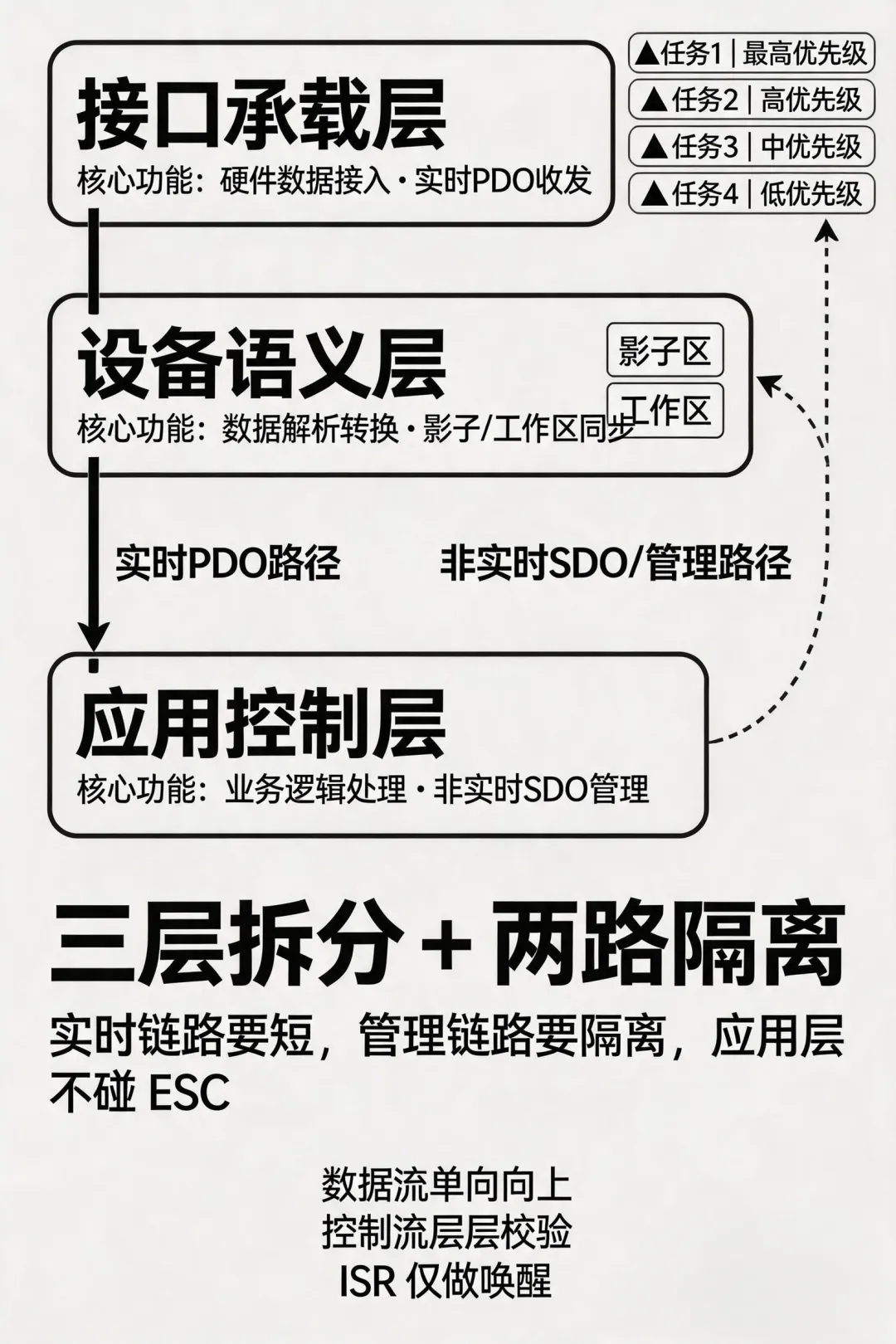

一个稳的 EtherCAT 从站软件架构，核心是三层分开、两路分开：ESC/接口承载层负责硬件访问和事件入口，EtherCAT 设备语义层负责对象字典、PDO、Mailbox、状态机，应用控制层负责设备真正的控制逻辑；同时把实时过程数据路径和非实时参数管理路径彻底分开。
第一，先把架构主线定死：三层职责，两条路径
最稳的分法通常是三层：
接口承载层：ESC 驱动、寄存器/DPRAM 访问、SYNC/AL Event 入口
设备语义层：对象字典、PDO 映射、CoE/Mailbox、AL 状态机
应用控制层：控制算法、I/O 处理、故障策略、业务流程
再把路径切成两条：
实时路径：RxPDO -> 应用更新 -> 控制执行 -> TxPDO
管理路径：SDO、参数、诊断、日志、存储
这一步的本质，
就是把“总线怎么进来”和“设备怎么干活”分开。
第二，底层接口层要做薄，还要提前兼容不同 ESC 接法
这一层只做三件事：
把 ESC 硬件访问做稳定
把中断和同步事件送上来
把芯片差异挡在下层
这里要提前考虑两类常见接法：
SPI 接口：实现简单，但要注意传输阻塞、DMA 和周期抖动
并口/DPRAM 直连：访问快，但要注意总线竞争和缓存一致性
工程上最好统一成：
esc_read()
esc_write()
esc_get_event()
上层不要直接知道底下到底是 SPI 还是 DPRAM。
这样后面换 ESC 或换硬件平台时，
重构面才不会一路炸到应用层。
第三，中间层才是从站真正的核心层
很多人以为协议层只是搬数据。
不对。
这一层决定你的设备在主站眼里到底是什么。
它通常负责：
对象字典
PDO 映射
Mailbox/CoE 分发
AL 状态机配合
错误码、状态字、诊断语义
这一层其实就是防崩墙。
墙砌好了，
换 ESC 芯片只是换砖头，
换控制算法只是换家具，
房子不会塌。
第四，框图不只是画分层，还要把数据流和控制流画清楚
一个能落地的框图，
至少要让两条流向清楚。
数据流最好是单向往上走：
硬件层 -> 接口抽象 -> 协议层 -> 数据适配 -> 应用层
也就是说，
底层先拿到过程数据和事件，
中间层把它翻译成 EtherCAT 语义，
再交给应用层使用。
控制流则反过来更谨慎：
主站命令 -> 协议层确认 -> 适配层检查 -> 应用层执行
这条控制流里，
协议层和适配层要先做边界判断，
不能让应用层直接被对象字典写穿。
所以框图真正要守住的一句话是：
数据可以上送，控制不能乱穿，应用层严禁反向依赖 ESC 细节。
第五，应用控制层只看设备语义，不碰协议细节
应用层应该看到的是：
已整理好的 RxPDO 命令
已定义好的 TxPDO 反馈
参数接口
设备状态
故障接口
而不是：
ESC 寄存器
Mailbox 缓冲
FMMU/SM 细节
AL Event 原始位定义
这样做的意义很直接：
控制逻辑改了，不会顺手把协议时序带崩。
反过来，
协议栈做升级或对象字典调整时，
也不会把控制算法一起拖下水。
第六，任务划分最实用的做法，是四类任务
最常见的划分是：
SYNC/AL Event ISR：只置位、只发信号、只做唤醒
周期 PDO 任务：执行 RxPDO -> 应用 -> TxPDO
Mailbox/SDO 任务：处理非周期请求
后台管理任务：参数保存、日志、诊断、升级
优先级也要拉开：
ISR 最高，但最短
PDO 周期任务高优先级
Mailbox 中优先级
后台任务最低
实时链路里要明确禁忌：
禁止 printf
禁止阻塞
禁止动态内存分配
禁止等待锁太久
禁止把复杂故障处理塞进 ISR
ISR 的使命只有一个：快进快出，唤醒实时任务。
真正的周期控制，
应该放在高优先级周期任务里做，
不要把中断写成半个应用层。
第七，参数生效不能裸写，最好用影子区和工作区
对象字典、参数、应用变量之间，
不要直接硬绑。
更稳的做法是两级缓冲：
影子区：主站 SDO 写进来，先做合法性检查、单位换算、范围校验
工作区：只有在安全时机才拷给控制核心
这个“安全时机”通常可以是：
设备未使能
SAFE-OP
模式切换窗口
收到明确生效命令
这样可以避免运行中参数突变，
把控制环直接打抖。
这也是为什么对象字典最好不要直接绑满应用全局变量。
短期看省事。
长期看最乱。
第八，Mailbox 处理最好做成协议分发器，不要只盯 CoE
很多项目早期只做 CoE，
于是会误以为 Mailbox 就等于 SDO。
但架构上更稳的做法是：
把 Mailbox 当成统一入口，再按协议类型分发。
比如：
CoE：参数、对象字典、SDO
FoE：固件升级
VoE：厂商自定义扩展
这样做的好处是，
后面你要加升级、维护或厂家私有诊断功能时，
不用去动实时 PDO 主链路。
原则很简单：
所有 Mailbox 扩展，都尽量待在非实时路径里。
不要为了做一个升级功能，
顺手把周期任务时序弄花。
第九，DC、诊断和故障闭环，架构上要预留
如果设备走 DC 同步，
周期任务最好和 SYNC0/SYNC1 对齐，
并记录这几个量：
周期执行时间
最大抖动
丢 SYNC 次数
AL Status / 错误计数
最近 N 个周期的超时记录
底层发现异常，
设备语义层要把它翻译成主站可见状态，
应用层再决定停机、闭锁还是降级。
最怕的不是报错，而是底层已故障、应用已停机、主站却看不明白。
所以工程上最好留一组诊断对象，
让主站能读到：
最近一次 AL 状态切换失败原因
PDO 周期是否超时
应用是否进入保护态
故障是否允许复位
这样调试才不会永远靠猜。
第十，对象字典最好支持自动生成，不要手敲一地索引
一旦对象多起来，
手工维护 0x1600、0x1A00、0x6040、0x6041 这类索引，
很容易出错。
更稳的做法是：
用 Excel、XML 或描述表维护对象定义
自动生成对象字典结构
自动生成索引声明和访问骨架
自动生成一部分适配层绑定代码
这样做的意义不是“高级”。
而是：
减少人工笔误，保证协议层定义和应用层接口别脱节。
第十一，复杂设备要分层，简单 I/O 从站可以裁剪，但边界不能乱
对于简单数字量 I/O 从站，
设备语义层和数据适配层可以合并，
PDO 任务和管理任务也可以共用主循环。
但有两条不能丢：
PDO 处理优先级最高
应用层仍然不要直接碰 ESC 细节
分层是思想，
不是强迫每个小设备都画六层大框图。
可以裁剪实现。
但不能裁掉职责边界。
第十二，工程上最常见的架构误区是什么？
最常见有五个：
把 ESC 驱动层写成半个应用层
把对象字典直接绑满应用全局变量
把 Mailbox/SDO 和实时 PDO 混进一个任务
让应用层到处直接读写 ESC 寄存器
只关心协议通不通，不关心故障闭环是否完整
这些问题前期都不一定立刻炸。
但项目一进联调、量产、售后，
就会一起找你算账。
最后怎么一句话记住？
一个稳的 EtherCAT 从站软件架构，本质上就是把 ESC 接口、设备语义、应用控制三层拆开，再把实时 PDO 路径和非实时参数路径拆开；层间只传语义，不传混乱。
让协议侧、控制侧、诊断侧最后能收成一个稳定、可维护、可调试的整体。
你只要守住三句话：
实时链路要短。
管理链路要隔离。
应用层不要直接碰 ESC。
面试时 30 秒怎么答
EtherCAT 从站软件最稳的架构是三层加两路：
底层做 ESC 访问和事件入口，中间层做对象字典、PDO、Mailbox、状态机，上层做设备控制；同时把实时 PDO 周期路径和非实时参数管理路径分开。
ISR 只做唤醒，周期任务只跑实时链路，参数修改先写影子区，再在安全时机生效；这样系统才既能跑，也能长期维护。
