AI算力如何重塑PCB钻孔技术的未来

想象一块指甲盖大小的芯片，它每秒能进行千万亿次运算，支撑着最前沿的人工智能模型训练。为了让这块芯片“思考”，它需要与周围的世界进行海量、超高速的数据交换。而承载这一切的，是一块不起眼却至关重要的印制电路板（PCB）。在这块电路板上，数以万计、直径细过发丝的微孔，如同连接数字世界的神经网络，将信号从一处传向另一处。

进入2026年，我们正处在一场由人工智能、6G通信和汽车电子共同驱动的产业变革浪潮中。PCB，作为电子工业的基石，其制造工艺正被推向物理极限。其中，最核心、也最脆弱的环节之一，便是钻孔。这不仅仅是“打孔”那么简单，它是在微观尺度上与材料、力学和热学的极限博弈，直接决定了高端电子产品的性能、良率和可靠性。而引爆这场博弈的，正是以NVIDIA GB300及下一代Rubin平台为代表的AI算力革命。

当AI服务器成为“孔”的饕餮

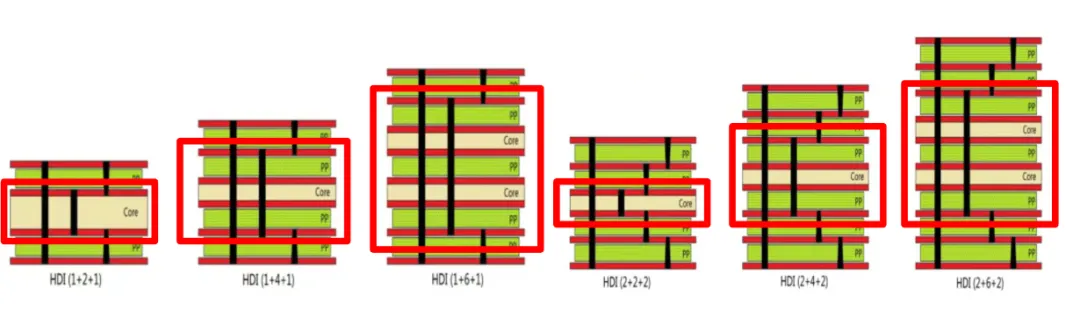

AI服务器的内部，与传统的服务器截然不同。它不再是几块简单的板卡，而是一个由超高密度互连（HDI）构成的复杂系统。为了满足AI芯片间超低延迟、超高速的数据传输需求，PCB本身发生了根本性的变化。

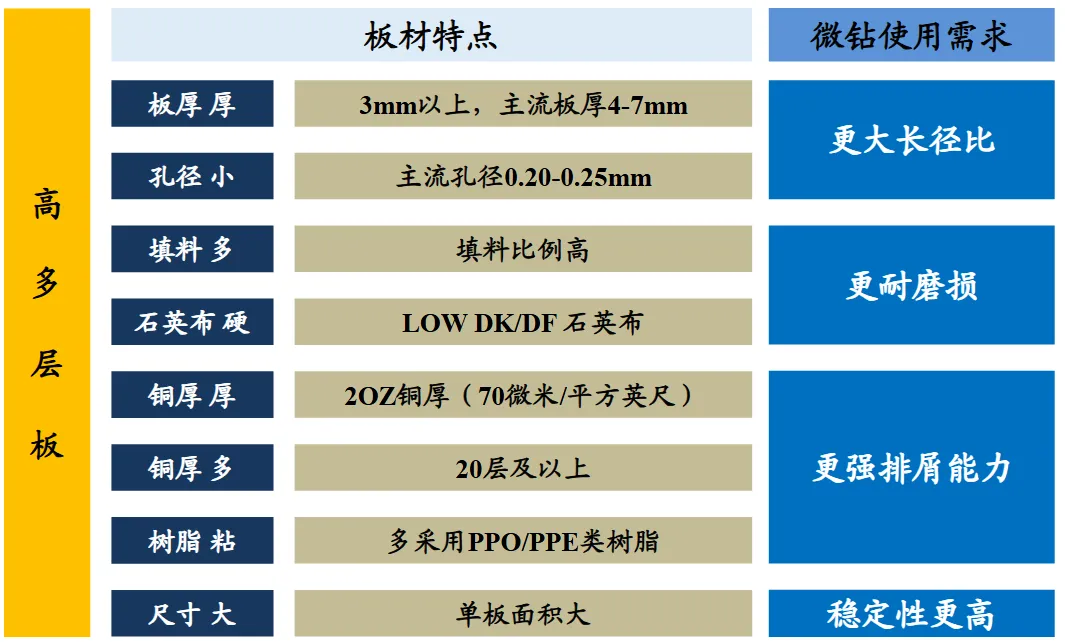

首先，是层数与厚度的激增。AI GPU主板和交换机板的层数，已从过去的12-16层，跃升至20层以上，甚至向30-40层演进。这意味着板厚普遍超过3毫米，甚至达到6-8毫米。与此同时，为了在有限的空间内布置更多的电路，孔径却在不断缩小，0.2毫米甚至更小的微孔成为绝对主力。当孔深与孔径的比值——长径比——轻松超过15:1，甚至逼近30:1时，传统的机械钻孔工艺便遭遇了前所未有的“刚柔矛盾”。一根细长的钻针，在高速旋转中既要保持极高的刚性以抵抗弯曲，又要有足够的韧性防止断裂，这本身就是一对难以调和的矛盾。

其次，是材料的彻底革新。为了将信号损耗降至最低，新一代PCB基材不再是传统的E-glass玻璃布，而是采用了性能更优异的M9石英布（Q-glass）。石英的莫氏硬度高达7，远超传统玻璃纤维。在微观世界里，用硬质合金钻针去“啃”石英纤维，相当于让一把精钢刀去切割石头。结果是灾难性的：传统钻针的寿命，在加工M9材料时可能从数千孔骤降至不足200孔，甚至只有几十孔。

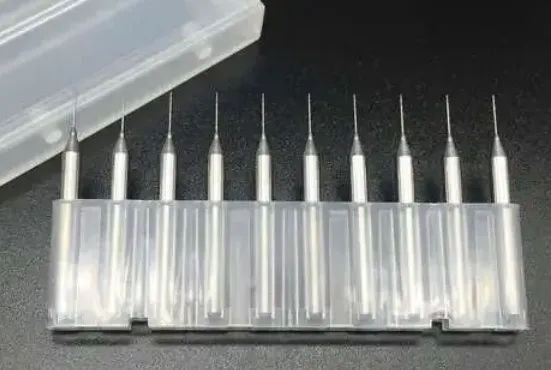

这带来了一个最直接的市场现象：“量价齐升”。量，体现在单块PCB的钻针消耗量呈几何级数增长。层数增加意味着孔数增加，钻针寿命骤降意味着更换频率暴增，而为了应对超厚板出现的“主副针配合”工艺（先用短钻针钻前半段，再用长钻针钻后半段），则让每一孔所需的钻针数量再次翻倍。有行业报告甚至指出，AI服务器推动了PCB钻针消耗量暴增400%。价，则体现在技术壁垒构筑的高附加值。能啃下M9这块“硬骨头”的钻针，必须是集超细晶粒硬质合金基体、先进金刚石涂层和复杂几何设计于一身的尖端产品，其价格自然远超普通产品。

钻针的“芯”与“甲”：从硬质合金到金刚石涂层

面对这场极限挑战，钻针本身也在经历一场从内到外的革命。

基体材料的进化是第一步。传统的微钻基体是碳化钨（WC）硬质合金。而如今，技术前沿已迈向超细晶粒（<0.5μm）甚至纳米级（<0.2μm）硬质合金。根据霍尔-佩奇效应，材料的晶粒越细小，其硬度和强度就越高。这种超细晶粒基体，使得钻尖的刃口可以被研磨得更加锋利，同时增强了钻针的抗弯强度，在高长径比钻孔中有效降低了断针风险。国内如株洲硬质合金集团等企业，已在纳米级硬质合金材料上取得突破，为国产高端微钻奠定了基础。

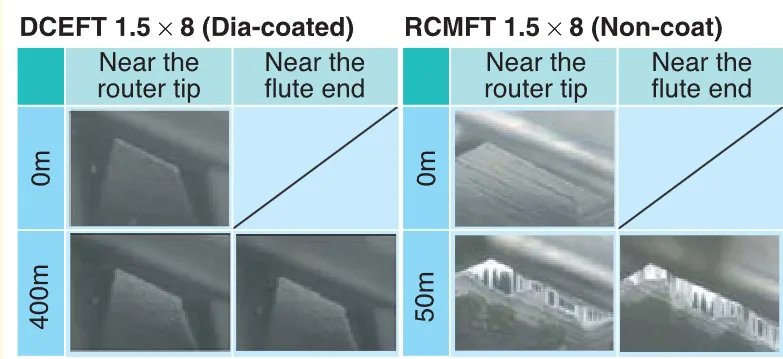

如果说基体决定了钻针性能的下限，那么表面涂层则决定了上限。在这场“军备竞赛”中，金刚石（Diamond）涂层和类金刚石碳（DLC）涂层异军突起，成为2024-2026年的绝对技术热点。金刚石是自然界最硬的物质，将其涂覆在钻针表面，赋予了钻针极高的耐磨性、极低的摩擦系数和优异的化学惰性。当它面对M9石英布时，优势体现得淋漓尽致。行业测试数据显示，相较于普通涂层钻针在M9材料上仅百余孔的寿命，金刚石涂层钻针的寿命可以达到惊人的10,000至20,000孔，提升幅度高达100至200倍。国内领先企业鼎泰高科的金刚石涂层钻针，其寿命较普通产品提升了约150倍。

早期金刚石涂层存在与基体结合力不足、易剥落的问题。近年来，通过化学气相沉积（CVD）工艺的改进，如引入梯度过渡层、采用纳米晶金刚石等技术，显著提升了涂层的附着力。可以预见，到2026年，随着CVD金刚石涂层技术的成熟和成本下降，它将成为加工AI服务器、6G通信等高端PCB板的标准配置。

微观世界的“兵法”：分段钻与主副针配合

除了材料本身的革新，工艺策略的优化同样关键。在超高长径比的深孔加工中，一次性钻穿的风险极高。为此，“分段钻”（Peck Drilling）工艺应运而生。它采用“钻-退-钻”的循环模式，每次只钻进一小段深度，然后快速退出孔外。这个“退”的动作，看似浪费时间，实则意义重大：它利用钻针的旋转将切屑甩出孔外，并让冷却液进入孔内降温，然后再下钻。这种工艺能显著改善排屑和散热，避免孔内热量积聚和切屑堵塞，将断针率从10%降至1%以内，同时孔位精度也能得到大幅提升。

而对于厚度惊人的AI服务器主板，工程师们还发明了“主副针配合”工艺。由于钻针的总长度有限，而板材又非常厚，单一一根钻针难以完成高质量的全程钻孔。因此，采用两根或多根钻针配合的策略：较短的主针负责钻孔的前半段，承受最剧烈的磨损；较长的副针负责钻孔的后半段，切削负载相对较小。这种模式虽然保证了加工质量，但直接导致单板钻针消耗量的成倍激增，进一步推高了需求。

激光钻孔：是挑战者，更是共生者

在机械钻孔奋力应对挑战的同时，激光钻孔技术也在快速发展，一度被认为是前者的“终结者”。然而，进入2026年，市场格局已经清晰：两者并非简单的替代关系，而是在应用边界清晰的互补共生关系。

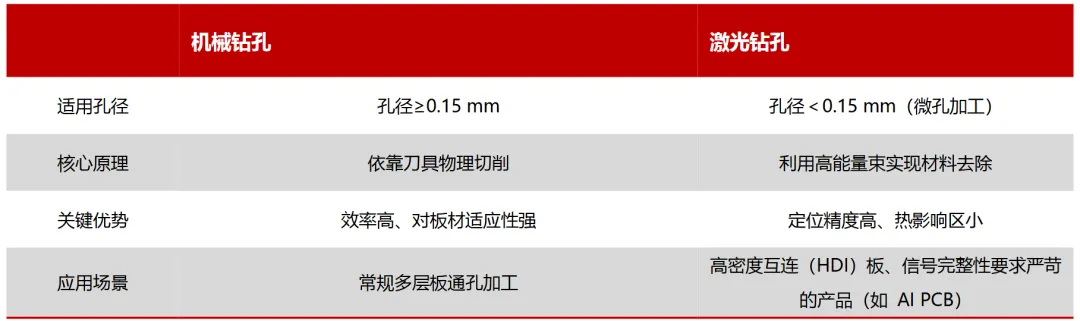

这个边界，最核心的划分依据是孔径。以0.15毫米（约6mil）为界，形成了一个分工明确的市场。机械钻孔凭借其成熟稳定、成本低廉的优势，主攻直径大于0.15毫米的通孔，尤其是贯穿多层板的孔。而激光钻孔，特别是CO2激光和UV激光，则主攻直径小于0.15毫米的微孔，是HDI板制造的核心技术。它能够轻松实现0.025毫米甚至更小的孔径，精度可达微米级。

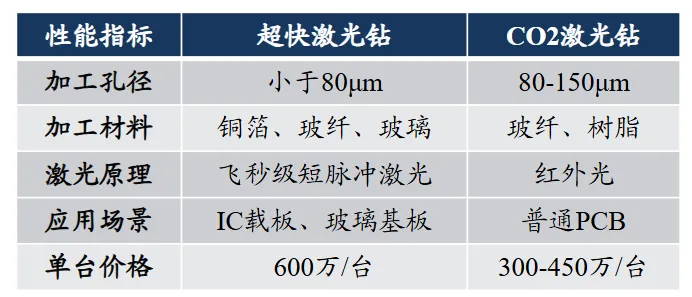

在孔型上，机械钻孔主要用于加工通孔，而激光钻孔则是加工盲孔和埋孔的不二之选。其非接触式的加工方式，可以精确地烧蚀到指定的内层铜箔而不会损伤下层结构。更重要的是，超快激光（皮秒、飞秒）的兴起，正在开辟新的战场。凭借其“冷加工”特性，超快激光几乎可以无应力地加工任何材料，包括M9石英布这样的硬脆材料，并且能获得极高质量的孔壁（粗糙度≤0.1μm）。这使得它成为未来微孔和特种材料加工的理想选择。

在实际的高端PCB生产中，两种技术往往协同作业。一块复杂的AI服务器主板上，大尺寸通孔由机械钻孔机完成，而连接各层的海量高密度微米级盲孔则由激光钻孔机完成。这种“混动”模式，最大化地平衡了成本、效率与性能。因此，激光技术的兴起，非但没有削弱机械钻孔的地位，反而通过技术分工，共同将PCB的集成度推向了新的高峰。2026年被视为超快激光钻孔产业化的关键节点，随着设备成本的下降，它将与机械钻孔形成更为精细的“高端激光主导，中低端机械补充”的格局。

产业链的“隐痛”：光鲜背后的“卡脖子”环节

中国已建立起全球规模最大、配套最完善的PCB产业集群，全球市场份额超过56%。在钻针这一核心耗材领域，以鼎泰高科和金洲精工为代表的本土企业，已实现从跟跑到领跑的跨越，全球市占率合计近半，高端产品国产化替代进展顺利。这无疑是令人振奋的成就。

然而，在光鲜的成就背后，产业链的自主可控依然面临严峻挑战。最大的瓶颈在于超精密制造装备。生产高端微钻所需的核心设备——五轴联动超精密磨床，目前仍严重依赖瑞士、德国等国的进口。这一环节的国产化率极低，不仅制约了国内钻针厂商的扩产速度，也构成了产业链安全的一大隐患。在需求爆发式增长时，核心设备的供给瓶颈直接限制了高端钻针的产能，成为推高价格的关键因素之一。此外，在最尖端的涂层技术、金刚石材料合成以及一些特种基材（如高端覆铜板的树脂和特种纱）方面，与国际顶尖水平仍存在一定差距。这些“卡脖子”环节，是未来中国PCB产业从“制造大国”迈向“制造强国”必须跨越的门槛。

未来之路：智能化与极限制造

展望未来，PCB钻孔技术将沿着“极限制造”与“智能制造”两条主线并行演进。

在极限制造领域，机械钻孔将继续通过新材料、新涂层和新工艺（如更精细的分段钻）的突破，在高长径比通孔领域巩固其成本效率优势。而超快激光钻孔将随着成本的下降和技术的成熟，成为微孔和特种材料加工的“标准答案”。两者将深度融合，共同支撑起未来更复杂、更高性能的PCB制造。

在智能制造领域，以人工智能（AI）、物联网（IoT）和数字孪生为代表的数字技术将全面渗透。未来的钻针可能不再是单纯的工具，而是智能制造的感知末梢。通过集成微型传感器，可以实时监测钻孔过程中的扭矩、轴向力、振动和温度，并通过物联网上传至云端。人工智能算法可以分析这些海量数据，建立钻孔参数与加工结果之间的复杂非线性模型，为每一种新的加工任务推荐最优的参数组合，取代依赖人工经验的传统方式。更进一步的，通过深度学习模型，可以实时预测钻针的剩余寿命，实现从传统的“计件换刀”向“预测性维护”的转变，最大化钻针使用效率，同时避免因钻针突然失效造成的损失。

而数字孪生技术，则旨在为物理世界的钻孔过程创建一个高保真的虚拟模型。在实际加工前，可以在数字孪生模型中进行虚拟钻孔，测试不同参数下的效果，预测可能出现的缺陷，在零成本、零损耗的情况下完成工艺方案的优化。它可以将整个钻孔工艺流程数字化，使所有决策都有数据和模型支撑，彻底改变了过去依赖老师傅“手感”和“经验”的生产模式。

结语

由AI算力革命引爆的PCB技术盛宴才刚刚开始。钻孔技术，这门在方寸之间雕琢微观世界的艺术，正站在舞台中央。它不再是传统观念中“打孔”的配角，而是决定高端电子产品性能与可靠性的核心瓶颈。从超细晶粒基体到金刚石涂层，从分段钻到主副针配合，从机械与激光的互补到智能制造的赋能，每一次技术演进，都是工程师们在物理极限边缘的勇敢探索。

未来2-5年，最大的变量或许并非来自技术本身，而是来自核心上游产业链的自主可控能力。能否攻克超精密制造装备和最尖端材料的“卡脖子”环节，将直接决定中国PCB钻孔技术乃至整个高端制造业的未来高度。这是一场必须打赢的硬仗，也是一条通往制造强国的必经之路。在可见的未来，数据将成为新的核心生产要素，驱动钻孔过程从自动化迈向自主化和智能化，为我们描绘出一个由智能系统自我优化、自我修复的未来工厂图景。
