【功能安全软件实践】底软安全工程2--AUTOSAR CP通信链路全景解析

本系列专栏聚焦功能安全软件工程实践，将针对车载/工控场景下的主流AUTOSAR基础软件模块，系统性拆解落地思路。结合模块基础功能介绍、芯片合规要求、MCAL适配标准等，凝练工程调试与集成的避坑经验。

本次系列会覆盖CAN、COM、MCU、ADC、PORT、DIO等多款核心MCAL和BSW上层交互模块，聚焦功能安全的工程逻辑与合规落地方法。希望不管是功能安全入门新手，还是需要梳理项目流程的开发者，都能在这里找到贴合实战的参考内容。

在前面已发布的两篇文章《【功能安全软件实践】软件安全机制3--安全通信要求》和《【功能安全软件实践】软件安全机制3--CP安全通信》中，我们分别探讨了Adaptive Platform（AP）和Classic Platform（CP）的端到端（End-to-End, E2E）保护机制，重点分析了E2E如何帮助检测安全关键数据在传输过程中的损坏、丢失、重复、乱序和超时等错误。需要说明的是，E2E属于功能安全语境下的通信保护机制，核心关注数据完整性与时序一致性，并不等同于加密、认证或保密等信息安全机制。然而，E2E保护并非凭空运行——它嵌入在AUTOSAR CP的通信栈之中，依赖于从应用层到物理层的完整数据通路。那么，一个信号从软件组件发出，到最终出现在CAN总线上，究竟经历了哪些层级？每一层又承担了怎样的职责？本文将沿着RTE → COM → PduR → CanIf → Can的完整通信链路，逐层解析数据流转机制，并结合E2E保护与CanSm/ComM状态管理，帮助开发者构建对AUTOSAR CP通信体系及E2E边界的全景认知。

2. 数据流详解：一帧报文的发送与接收旅程

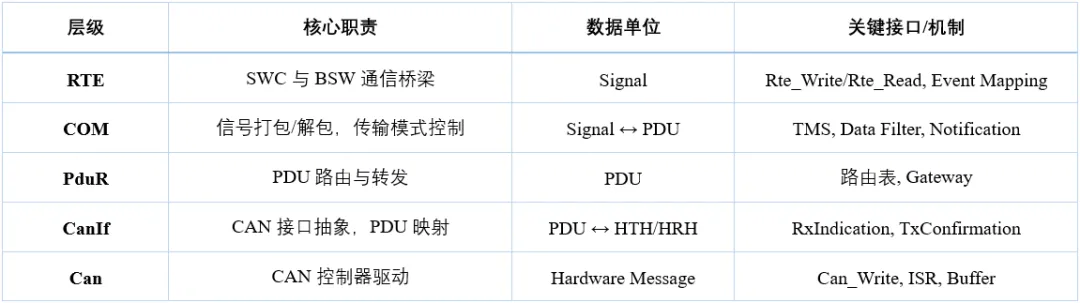

理解了各层职责后，让我们跟踪一帧报文在通信栈中的完整旅程，看看数据如何从SWC一路到达CAN总线，以及反向路径又是怎样的。

1）发送路径

SWC调用Rte_Write将信号值写入RTE；RTE将信号传递给COM层；COM层将信号打包为PDU，并根据TMS判断是否满足发送条件；满足条件后，COM调用PduR_ComTransmit将PDU交给PduR；PduR查找路由表，确定目标CAN通道，调用CanIf_Transmit；CanIf将PDU映射到对应的HTH，调用Can_Write将消息写入CAN控制器的发送缓冲区；CAN控制器在总线空闲时将消息发送到CAN总线上；发送完成后，Can驱动产生TxConfirmation中断，逐层向上确认发送成功。

2）接收路径

CAN控制器通过中断接收到总线上的报文；Can驱动的中断服务程序将报文从硬件缓冲区取出，调用CanIf的RxIndication回调；CanIf根据HRH匹配规则，确定该报文对应的PDU ID，调用PduR的RxIndication；PduR根据路由表将PDU向上路由至COM层；COM层将PDU解包为信号，执行Data Filter过滤，对满足条件的信号设置更新标志；RTE根据Event Mapping配置，触发SWC的Runnable Entity执行，SWC通过Rte_Read获取信号值。

3. E2E保护在通信链路中的嵌入

前文介绍过几类工程上常见的E2E集成方式——Wrapper、Transformer和Com Callout。现在，让我们将它们放回通信链路的上下文中，重点讨论典型的E2E检查点位置，以及由此形成的保护边界。

首先需要明确边界。AUTOSAR E2E主要用于检测数据损坏、重复、丢失、乱序以及延迟/超时等通信错误；它不直接提供保密性、身份认证或总线攻击防护能力。若项目还需要消息认证、抗伪造或抗重放等信息安全能力，通常应结合SecOC等机制另行设计。因此，讨论“保护范围”时，更准确的说法是“E2E检查点覆盖到哪里”，而不是把它等同于广义的安全通信。

1）Transformer模式

典型情况下，E2E相关的封装与校验逻辑由工具链基于系统描述生成，对SWC相对透明。发送侧通常在数据进入下层通信栈前完成CRC和Counter等E2E字段处理，接收侧则在数据交付应用前完成校验。其典型保护边界接近发送端RTE侧到接收端RTE侧，但具体落点、状态暴露方式以及代码生成形态仍依赖供应商工具链和项目配置。这类方式通常较符合AUTOSAR分层解耦思路。

2）Com Callout模式

E2E逻辑挂接在COM发送/接收处理的回调点附近。发送时，项目可在Send Callout中补充E2E保护；接收时，可在Receive Callout中完成校验。由于检查点更靠近COM层，其典型保护边界通常小于应用侧封装方案，对应用内部缓存、映射或拷贝错误的覆盖能力也更弱。它仍可用于工程上的端到端数据保护，但覆盖能力取决于回调放置位置以及状态传递设计。

3）Wrapper模式

在RTE接口之上增加一层应用适配逻辑，每当SWC调用Rte_Write/Read时，先由Wrapper执行E2E保护或校验。若项目将检查点前移到该层，保护边界可以进一步贴近应用侧；代价是侵入性更高——涉及安全信号的接口需要额外封装，代码复用和维护成本也会上升。

不同集成方式都需要把E2E校验结果传递给应用或诊断路径，但状态类型、访问接口和上报时机并不存在单一固定模式。以Profile 1为例，项目通常会处理相应的E2E状态结果；Dem（诊断事件管理器）也并非必经路径，只有在需要记录DTC、冻结帧或纳入整车诊断策略时才会介入。Wrapper模式下，状态可由封装接口直接返回给应用；Transformer模式下，工具链通常会生成配套的状态访问路径或接口；Com Callout模式下，则往往需要项目自行设计通知、共享状态或诊断上报机制。

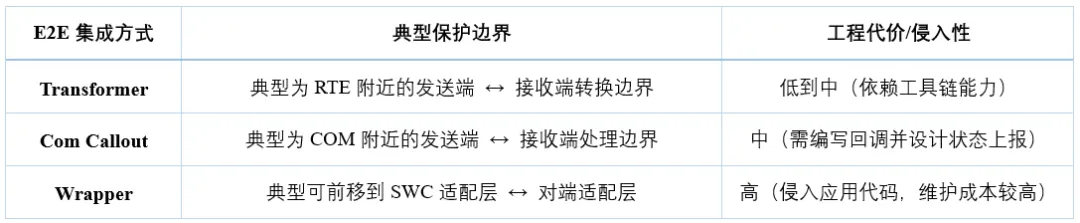

表2 三种E2E集成模式对比

4. 状态管理：CanSm与ComM

通信链路不仅需要正确的数据流转，还需要可靠的状态管理来确保通信在合适的条件下进行。AUTOSAR CP通常通过CanSm和ComM两个模块来管理通信状态，它们与通信栈协同，为通信的启停、降级与恢复提供支撑。

CanSm负责协调CAN网络状态以及BusOff恢复流程。工程上常见的控制器模式包括UNINIT、STOPPED、STARTED和SLEEP，但实际状态迁移与恢复节奏仍要以具体配置和供应商实现为准。STARTED状态下控制器可以正常收发；STOPPED状态下不参与通信；SLEEP状态用于低功耗。BusOff发生后，CanSm通常会按照配置触发恢复流程，通过CanIf/Can驱动接口将控制器切换至相应模式，并在满足条件后重新恢复通信。

ComM（Communication Manager）是更高层级的通信状态协调器，用于管理各通信通道的请求与模式。常见模式包括FULL_COM（正常收发）、SILENT_COM（通常只接收不发送）和NO_COM（不参与通信）。通信用户通过ComM_RequestComMode发起模式请求后，ComM会结合网络管理、状态机和底层总线状态协调切换；在CAN网络中，这通常体现为与CanSm、Com等模块联动完成启停与发送许可控制。

几类E2E集成方式与ComM/CanSm的协同，需要结合具体接入位置来理解。与ComM的协同：当通道切换到NO_COM或SILENT_COM后，报文收发会受限；此时E2E逻辑是否继续被调用、调用频率是否保持不变，以及接收端何时判定超时，取决于Runnable调度、接收路径是否仍被激活以及E2E检查点放置位置。与BusOff恢复的协同：BusOff期间链路中断，接收端通常会在若干报文周期后表现为超时或同步异常；恢复完成后，接收端往往还需要经历重新同步过程，是否立即回到“正常”状态取决于所用E2E Profile、计数器窗口和状态机配置。因此，更稳妥的工程做法是把CanSm/ComM视为通信可用性管理机制，把E2E视为数据正确性监测机制，两者协同但不应相互替代。

5. 实践要点

理论框架之外，实际项目中通信链路的配置与调试同样值得关注。以下从工程角度梳理几个关键实践要点。

通信定义是配置起点：根据通信矩阵定义信号与报文，转换为系统描述格式后导入配置工具。各消息建议合理分组以优化代码生成效率，同时确保数据类型定义完整。

层级配置需逐层协调：CAN控制器、CanIf、PduR、COM、RTE等各层配置需逐层确认，关键点包括控制器硬件参数（波特率、中断、缓冲区）与硬件手册一致；BSW层与MCAL层的CAN配置需保持一致，避免索引错误；RTE生成前需检查EventMapping和端口命名，确保无遗漏或冲突。

工程中常见的通信问题多集中在以下几个方面：

1）状态与使能一致性

CAN控制器未正确启动会导致发送写入失败，需确保控制器状态（CanSm）与通信使能（ComM）协调一致。

2）配置协调一致性

上下层配置如波特率计算、模式枚举量定义需仔细核对，不一致会导致通信失败甚至BusOff。

3）生成代码完整性

代码生成后需检查各模块头文件和MainFunction调度是否齐全。通信栈的各层MainFunction须在OS任务中周期调用，否则收发逻辑无法正常执行。
