TIA博图V20

基础版

STEP 7 Basic V20---------------------6ES7822-0AE24-0YA5

专业版

STEP 7 Professional V20-------------6ES7822-1AE24-0YA5

TIA博图V21

基础版

STEP 7 Basic V21--------------------6ES7822-0AE25-0YA5

专业版

操作系统要求

Windows 10 (64-bit)

• Windows 10 Home Version 22H2*

• Windows 10 Professional Version 22H2

• Windows 10 Enterprise Version 22H2

• Windows 10 Enterprise 2019 LTSC & 2021 LTSC

Windows 11 (64-bit)

• Windows 11 Home Version 22H2* & 23H2*

• Windows 11 Professional Version 22H2 & 23H2

• Windows 11 Enterprise Version 22H2 & 23H2

Windows Server (64 bit)

• Windows Server 2019 Standard ( 完整安装 )

• Windows Server 2022 Standard ( 完整安装 )

* 仅适用于基础版

硬件要求

处理器: Intel Core TM i5 -12600HE processor (16 threads, 18 MB cache, up to 4.50 GHz)RAM: 16 GB (32 GB for large projects)

硬盘:SSD，50GB可用空间

网络:1Gbit(用于multi-user)

监视器:15.6" Full HD Display (1920x1080或更高)

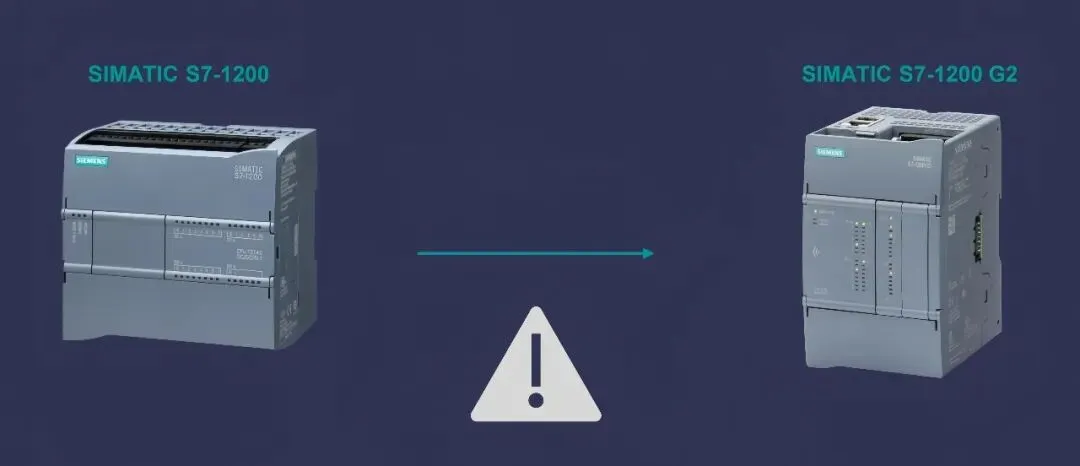

下面我们重点介绍一下如何将老款S7-1200系列PLC中的程序移植到S7-1200 G2中。

1、硬件确认：

在开始移植前，我们首先要确认与原项目中与之对应的CPU及模块等的型号

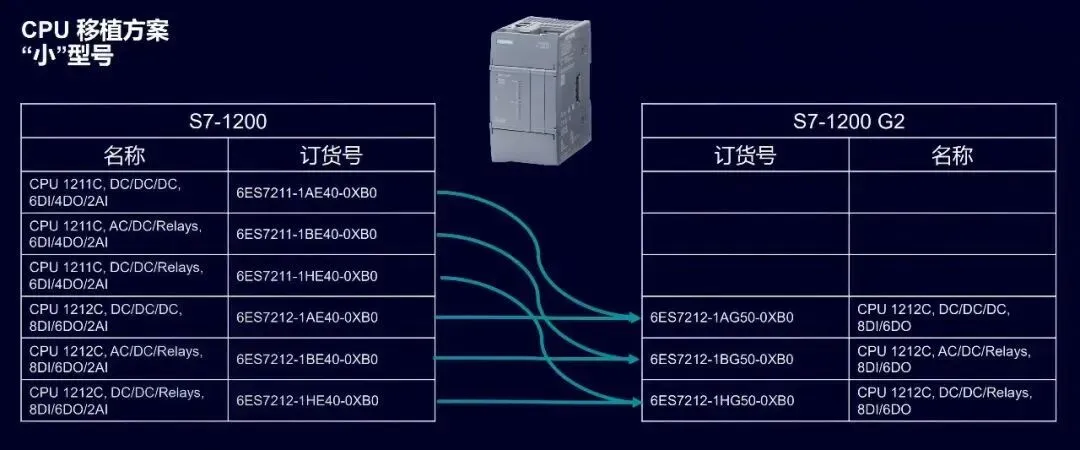

例如：小型CPU对应关系如下：

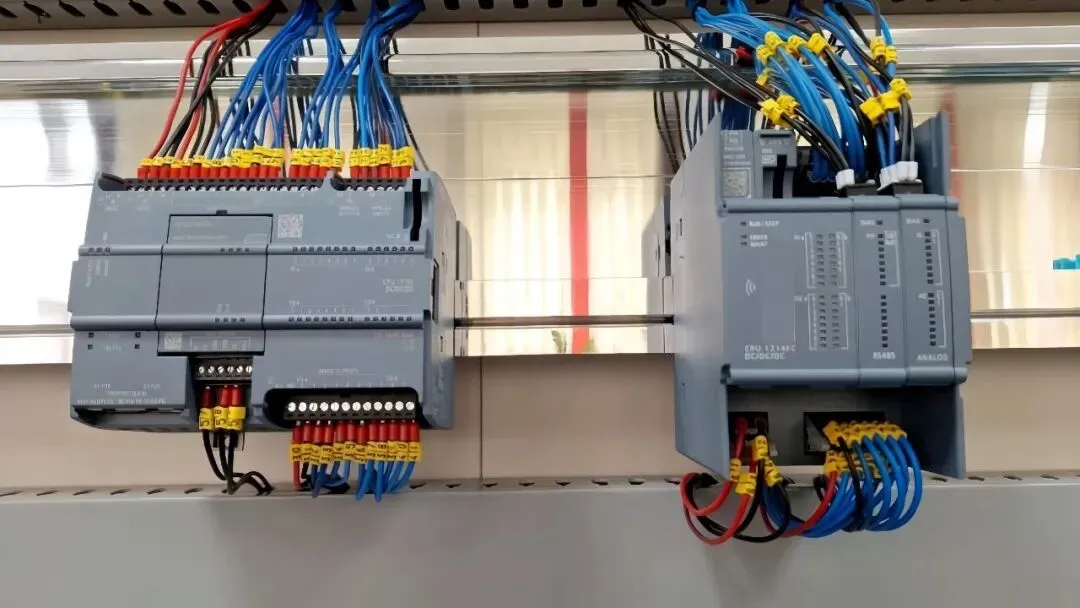

2、安装与接线

确定好可替代的新产品的订货号之后，就需要确定安装与接线，

S7-1200 G2 在空间利用率上较 S7-1200 显著提升，最多可节省%27 的 DIN 导轨长度，使柜内布局更紧凑。

G2 体积缩小提高了机箱空间效率，但安装时需留意尺寸变化，可能影响现有电气柜的适配。注意• 因 PLC 尺寸变化需重新设计：S7-1200 G2 外形与旧版不同，须对电气布置进行再工程，确保所有元件正确安装，并预留足够散热与维护间隙。S7-1200 与 S7-1200 G2 均需至少 25 mm 的上下热间隙，以保证自然对流冷却；模块前端与机柜内壁亦须保留至少 25mm 的通风空间。当 CPU 右侧未插模块时，须保留右侧间隙。伴随布局调整，可能需要重新绘制接线图，以适配更新后的接口并优化性能，确保所有连接高效映射至新 PLC。

S7-1200 G2 推荐的导线与冷压端头规格与 S7-1200 基本一致。唯一区别在于信号/通信板接线时，建议范围如下：• 导线截面积：24 AWG 至最大 19 AWG（0.2 mm² 至 0.75 mm²）• 冷压端头：24 AWG 至最大 22 AWG（0.25 mm² 至 0.5 mm²）

3、程序移植

标准型CPU

安全型CPU

CPU 1212FC DC/DC/DC                          6ES7212-1AF50-0XB0

CPU 1212FC DC/DC/RLY                         6ES7212-1HF50-0XB0

CPU 1214FC DC/DC/DC                          6ES7214-1AF50-0XB0

CPU 1214FC DC/DC/RLY                         6ES7214-1HF50-0XB0

数字量模块

SM1221 16x24VDC Input                        6ES7221-1BH50-0XB0

SM1222 16x24VDC Output                     6ES7222-5BH50-0XB0

SM1222 16 x RLY Output                        6ES7222-5HH50-0XB0

SM1223 8x24VDC DI/DO                        6ES7223-5BH50-0XB0

SM1223 8x24VDC DI/8xRLY DO              6ES7223-5PH50-0XB0

模拟量模块

SM 1231 8 x Analog Input                       6ES7231-4HF50-0XB0

SM12314xRTD                                          6ES7231-5PD50-0XB0

SM1232 8 x AO                                        6ES7232-4HF50-0XB0

SM1233 4 x AI/4 x AO                              6ES7233-4HF50-0XB0

信号板

SB1221 8x24V DC Input                           6ES7221-3BF50-0XB0

SB1222 8x24V DC Output                        6ES7222-5BF50-0XB0

SB1223 4x24V DC DI/DO                         6ES7223-7BF50-0XB0

SB1223 4x5V DC DI/DO                           6ES7223-7AF50-0XB0

SB1231 4 x AI                                           6ES7231-4HD50-0XB0

SB1231 4 x TC                                          6ES7231-5QD50-0XB0

SB1231 2 x RTD                                        6ES7231-5PB50-0XB0

SB1232 4 x AO                                         6ES7232-4HD50-0XB0

通信模块

CM 1241 RS232/422/485                       6ES7241-1EA50-0XB0

CB 1241 RS485                                       6ES7241-1CA50-0XB0

编程软件

STEP 7 Basic V20                                    6ES7822-0AE24-0YA5

STEP 7 Professional V20                        6ES7822-1AE24-0YA5

STEP 7 Basic V21                                   6ES7822-0AE25-0YA5

STEP 7 Professional V21                        6ES7822-1AE25-0YA5

内存卡

4MB                                                       6ES7954-8LC04-0AA0

12 MB                                                    6ES7954-8LE04-0AA0

24 MB                                                    6ES7954-8LF04-0AA0

256MB                                                   6ES7954-8LL04-0AA0

2GB                                                        6ES7954-8LP04-0AA0

电源模块

PM1207 1AC/24V DC/5A/UDI/EX           6EP3333-4SC00-3AX0

PM1207 1AC/24V DC/5A/UDI                 6EP3333-4SB00-3AX0

交换机模块
