一、AI时代正在重构“供电系统”,硅电容成为新核心

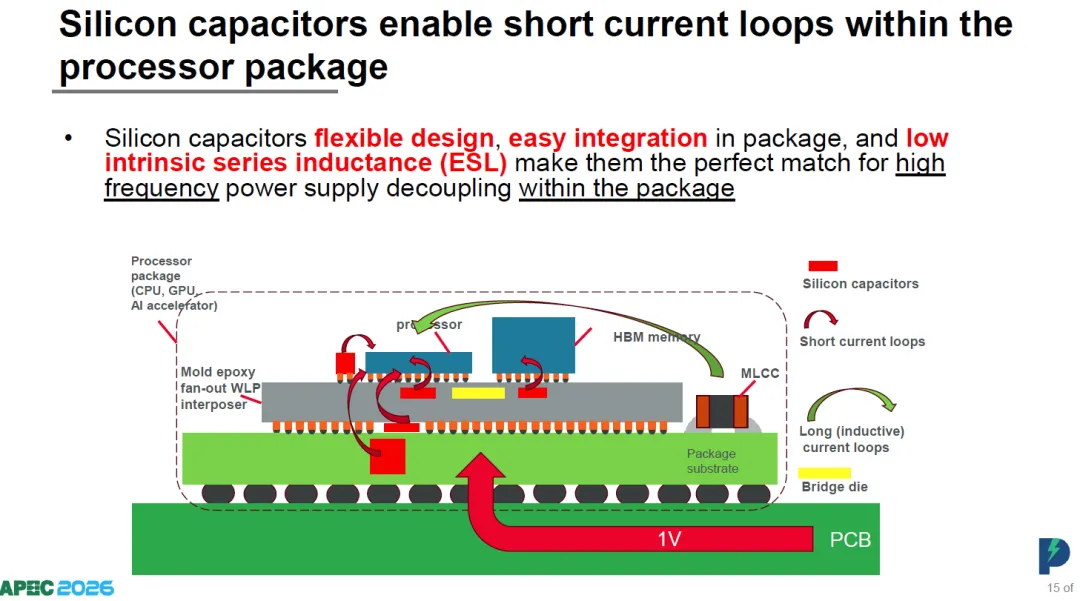

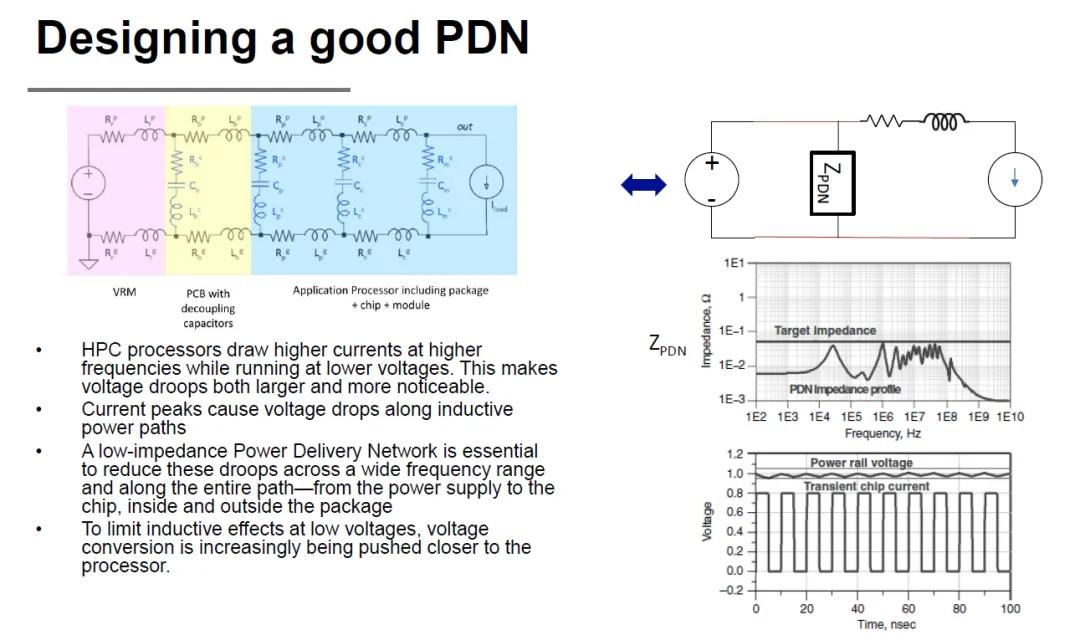

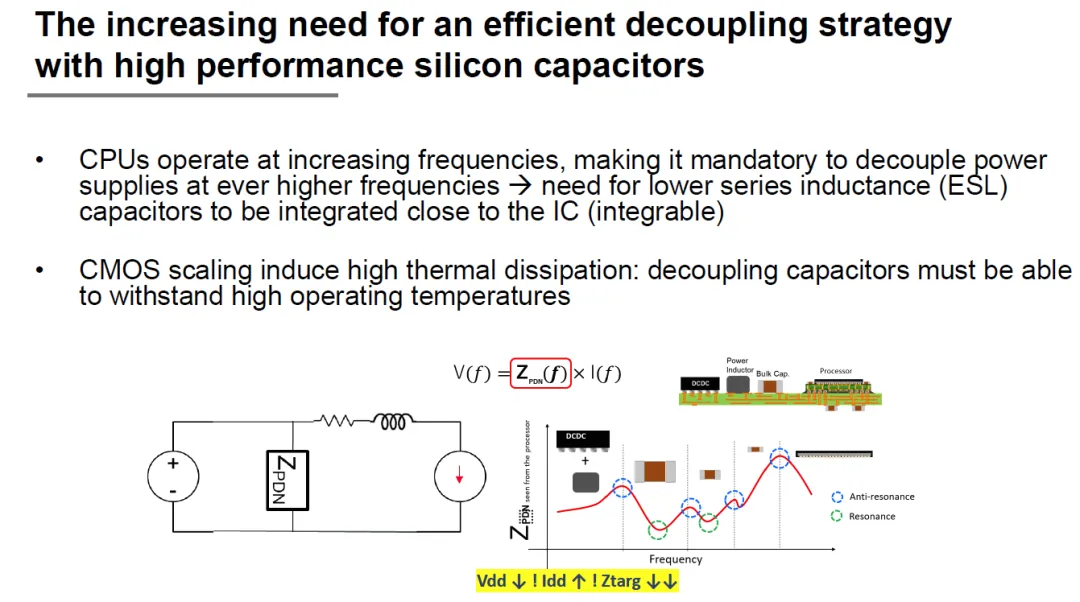

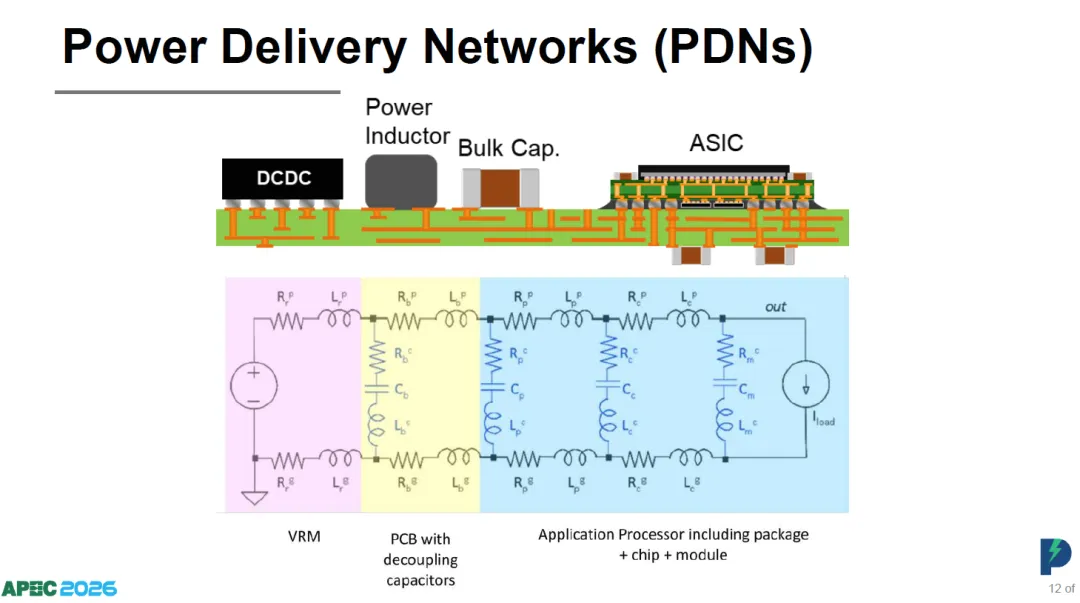

这份文档的核心观点是:AI、高性能计算(HPC)与800V数据中心时代,正在推动电源架构进入一次全新的升级周期,而“硅电容(SiCap)”正在从传统被动元件,演化成下一代半导体系统中的关键基础器件。文章认为,随着GPU、HBM和AI加速器功耗快速攀升,传统MLCC与PCB级供电体系已经难以满足超高频、低电压、大电流场景下的稳定供电需求,因此具备超高电容密度、超低ESL(等效串联电感)与可先进封装集成能力的硅电容,开始成为AI芯片供电网络中的重要组成部分。

二、3D纳米结构革命:硅电容进入高密度时代

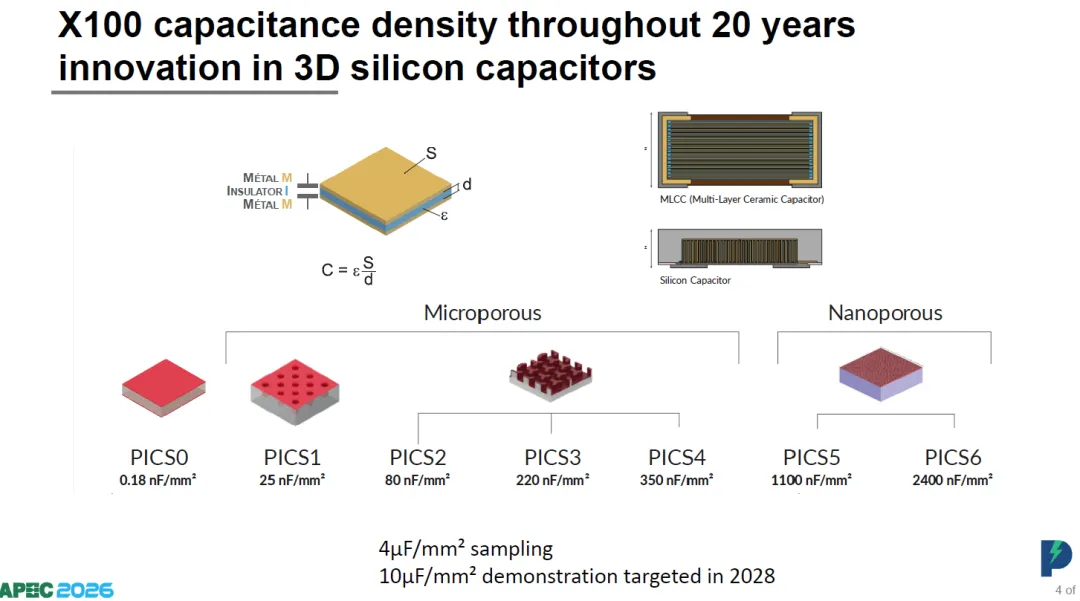

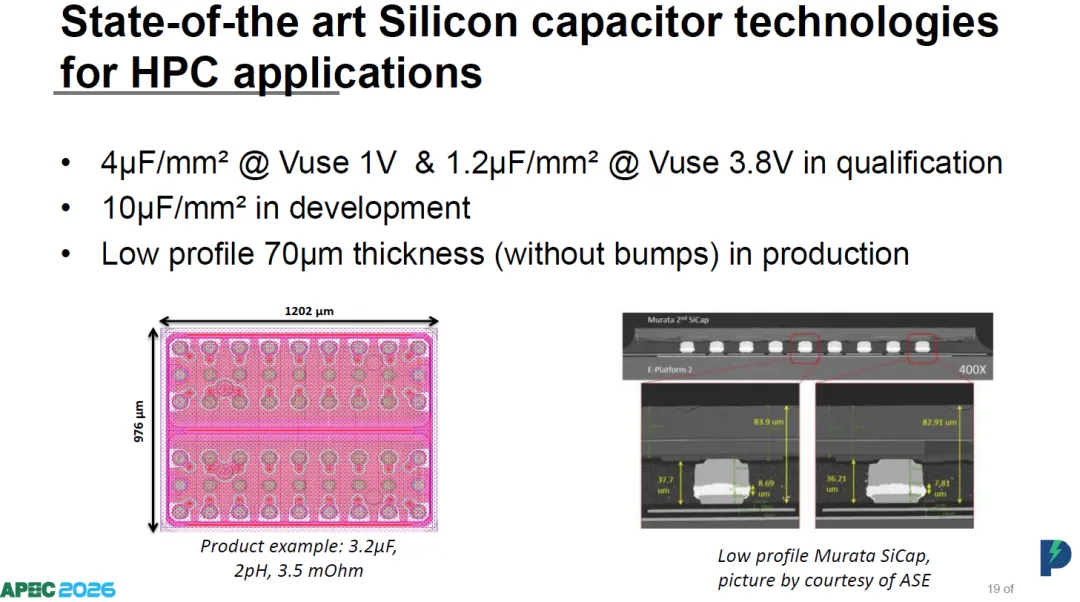

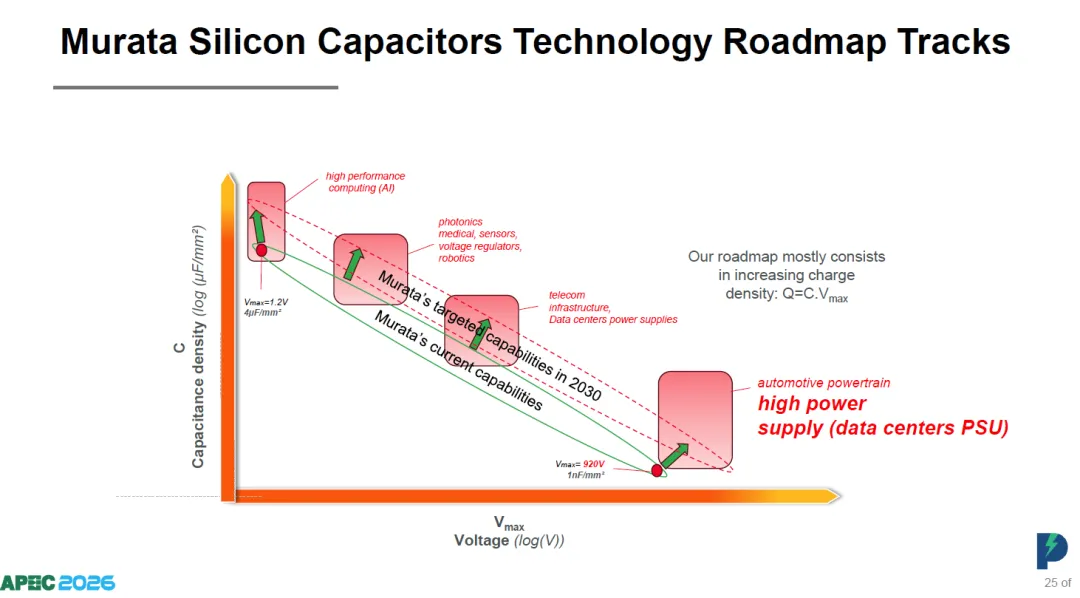

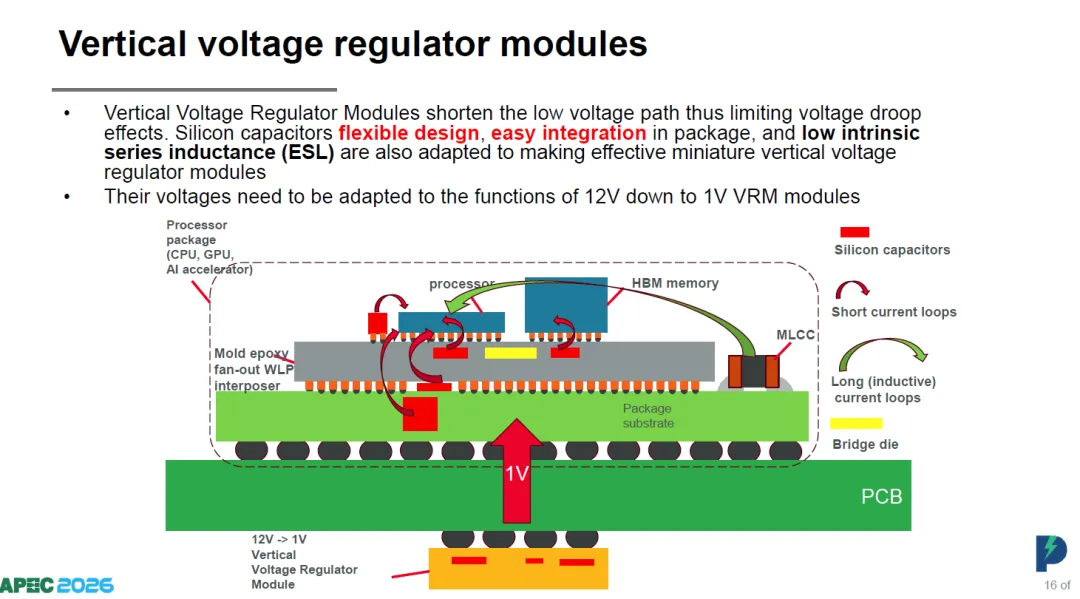

文章进一步指出,硅电容过去20年的技术演进,本质上是一场“3D纳米结构革命”。通过从二维结构逐步升级到微孔、纳米孔三维结构,硅电容单位面积电容密度实现了约100倍提升,目前已达到4µF/mm²,并朝着10µF/mm²目标推进。与此同时,SiCap还具备耐高温、高频稳定、超薄化、低寄生参数等优势,可直接嵌入先进封装、光模块、硅中介层(Interposer)与GPU/HBM周边,实现更短的供电回路与更低的电压跌落,从而满足AI芯片不断提升的瞬态供电需求。

三、AI光模块与800V数据中心,将全面拉动SiCap需求

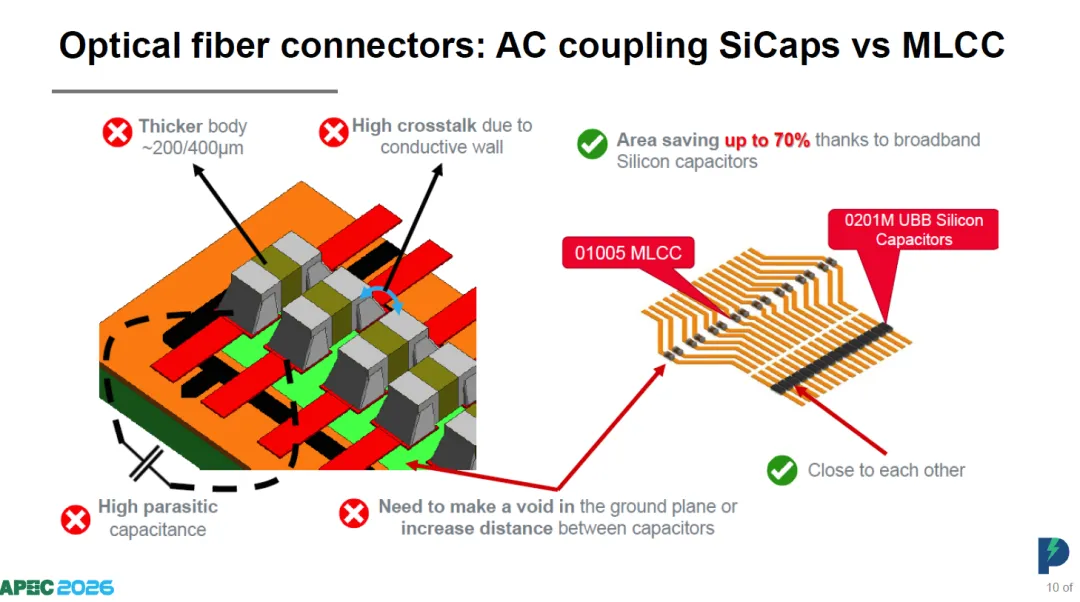

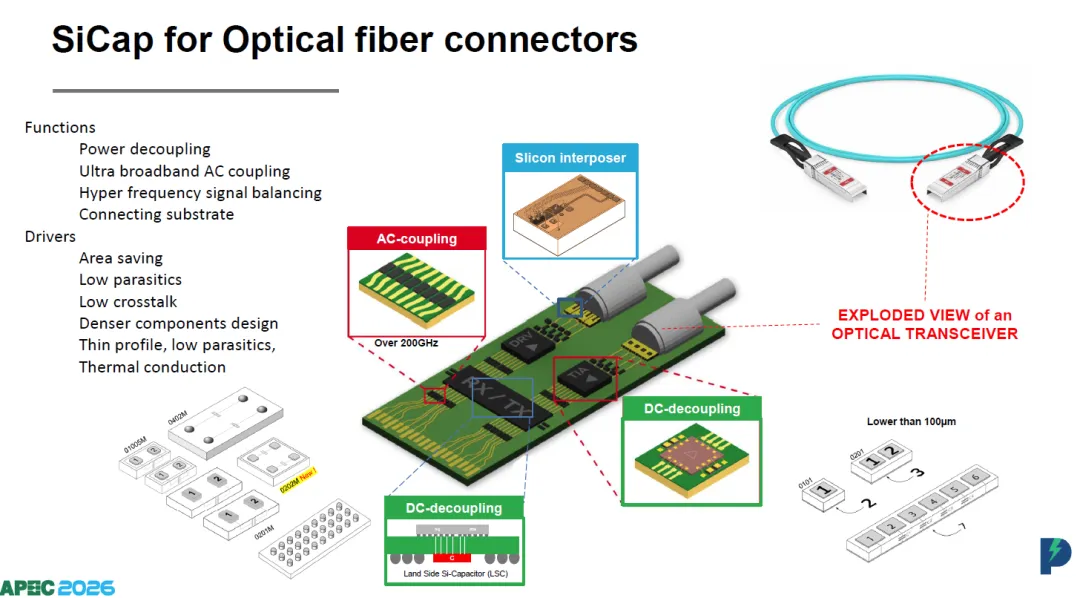

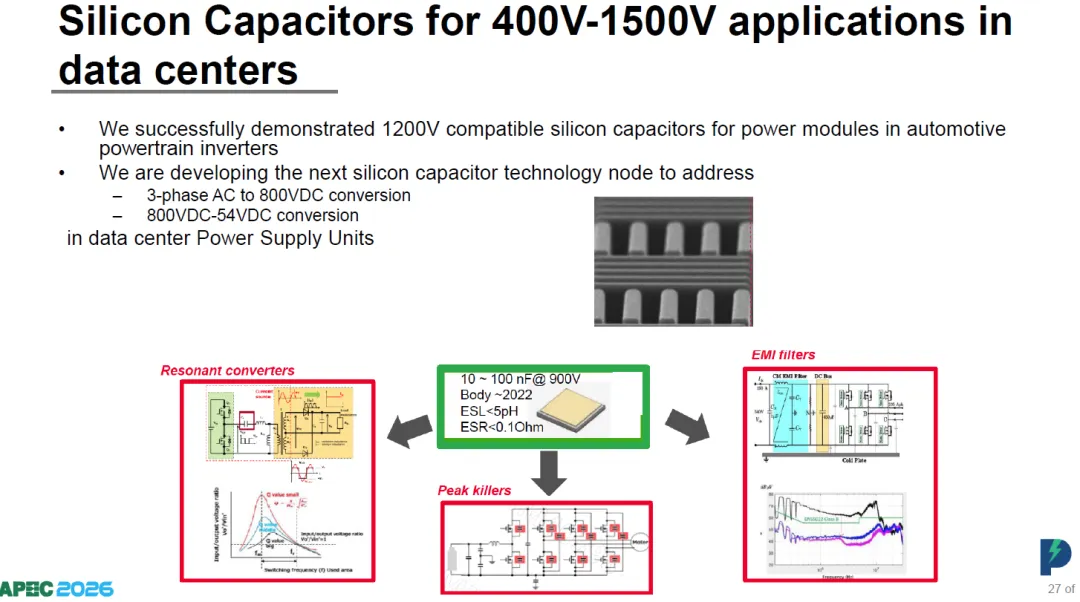

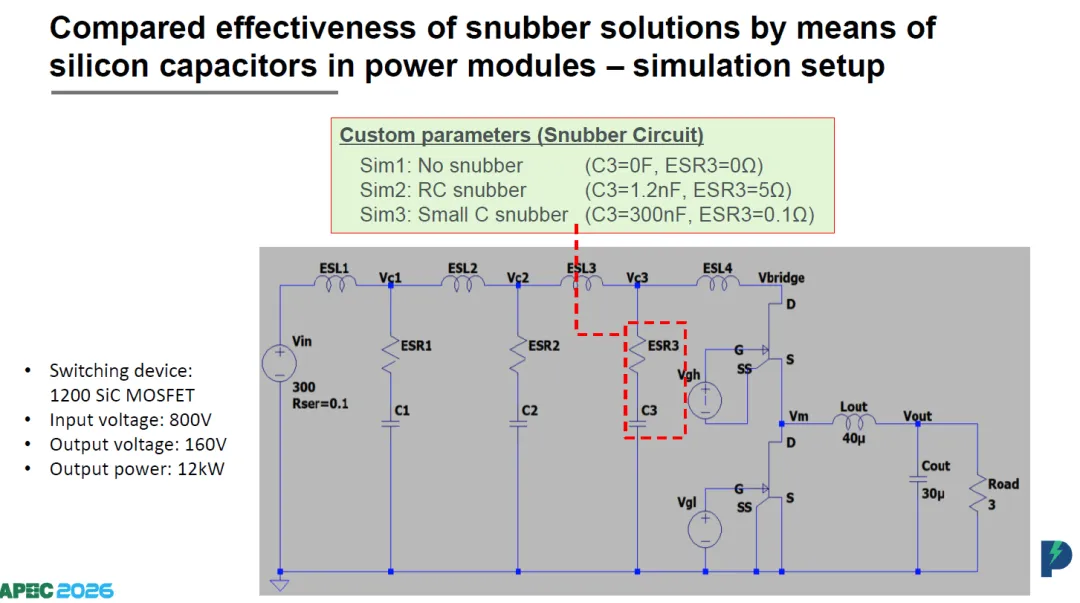

文档还特别强调,AI光模块与高速硅光系统将成为硅电容的重要增量市场。在200GHz以上高速信号场景中,传统MLCC面临厚度大、串扰高、寄生效应严重等问题,而SiCap则凭借更薄结构、更低串扰与更高频率稳定性,可大幅提升高速光互连系统的集成密度与信号完整性。与此同时,随着AI数据中心全面迈向800V高压直流架构,SiC与GaN功率器件快速普及,硅电容还将进一步进入从AC/DC、800V→54V、54V→12V到芯片内IVR(集成电压调节器)的整个电力转换链路之中。

四、硅电容正在从“被动元件”升级为半导体基础设施
整体来看,这篇文章本质上是在表达:AI时代不仅在重构GPU、HBM与先进封装,也正在重构整个“电源与被动器件”产业链。未来的数据中心、电力半导体与AI芯片系统,需要更高频、更低损耗、更高集成度的供电网络,而硅电容凭借半导体工艺兼容性、可堆叠化与低寄生优势,正在成为从电网到GPU/HBM芯片之间的新一代核心基础器件,并有望在AI服务器、800V数据中心、光模块与先进封装领域迎来长期增长周期。
