EDA软件:芯片工业的隐形皇冠

前几篇文章我们认识了不少芯片，今天我们来认识设计芯片之母—— EDA，全称 Electronic Design Automation，电子设计自动化。做为一名 EDA 研发工程师，我可以很负责任的告诉你，如果没有 EDA，芯片不是“做得慢一点”，也不是“多招几个工程师就能补上”，而是现代芯片根本没有办法可靠地设计出来。

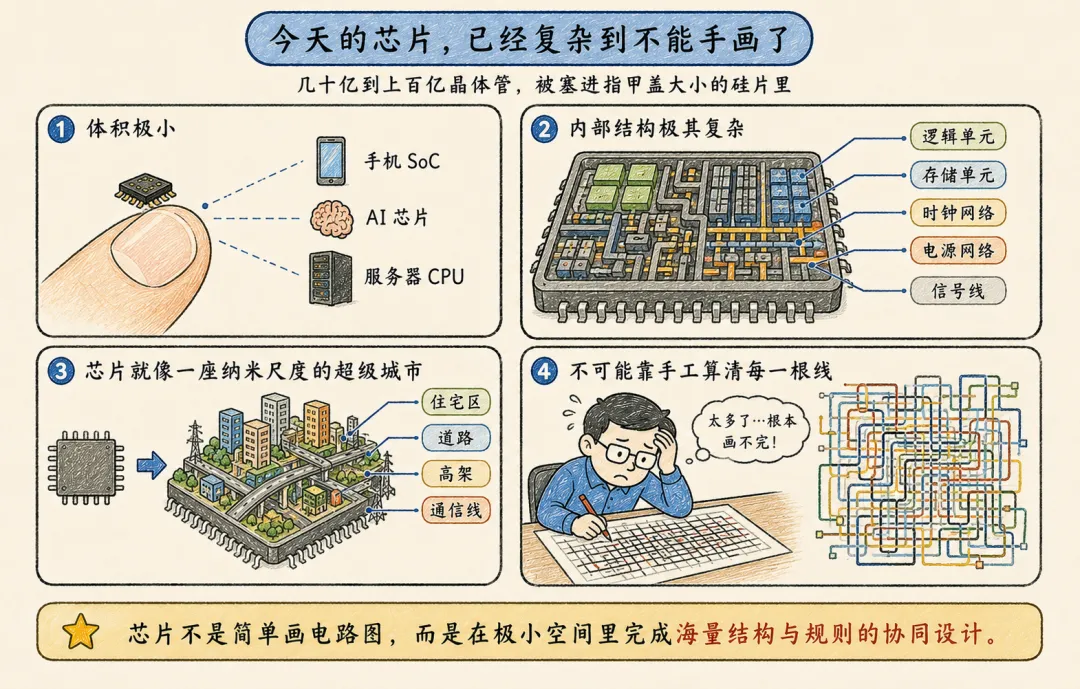

因为今天的芯片，已经不是几十年前那种靠工程师手工画电路图就能完成的时代了。现在一颗手机 SoC、AI 芯片、服务器 CPU，里面动不动就是几十亿、上百亿个晶体管，海量逻辑单元、存储单元、时钟网络、电源网络、信号线，全都要塞进指甲盖大小的一块硅片里。

可以把芯片理解成一座纳米尺度的超级城市。里面有住宅区、商业区、道路、高架、地铁、电网、水管、通信线路，还有消防规范和施工验收。工程师当然可以决定这座城市要做什么、怎么分区、哪里放核心模块、哪里放接口模块，但不可能靠手工把每一条路、每一根管线、每一栋建筑的位置全部算清楚。

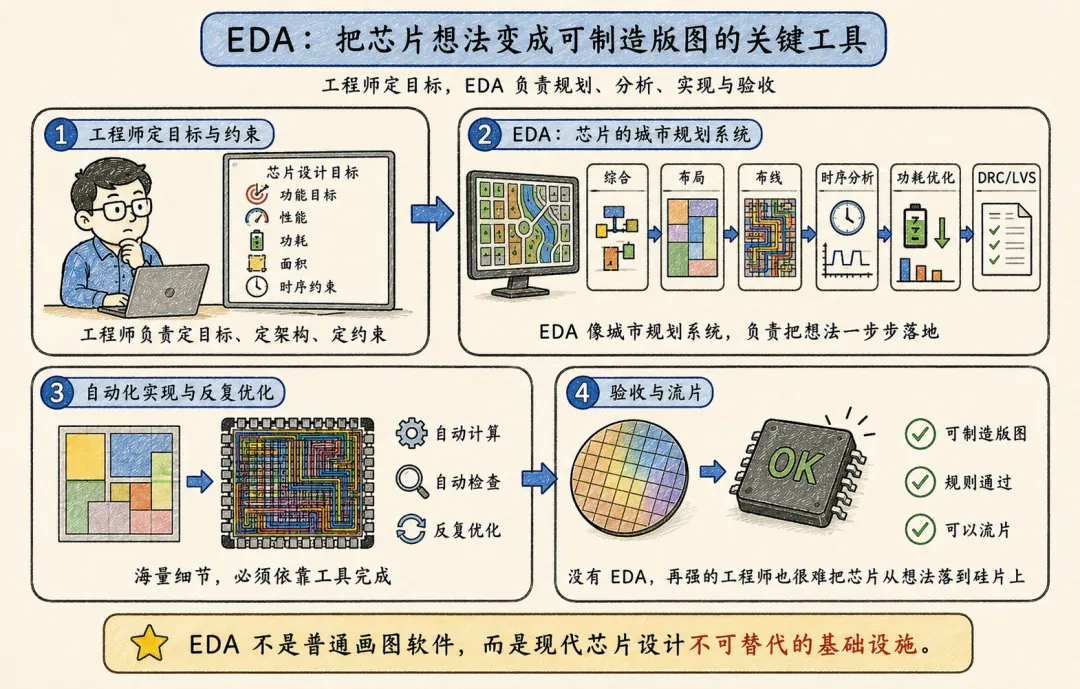

EDA 不是普通画图软件，而是芯片行业的“城市规划系统”。芯片设计工程师负责定目标、定架构、定约束，EDA 负责把这些想法一步步变成真正可以制造的芯片版图。

没有它，再强的工程师也很难把芯片从想法落到硅片上。

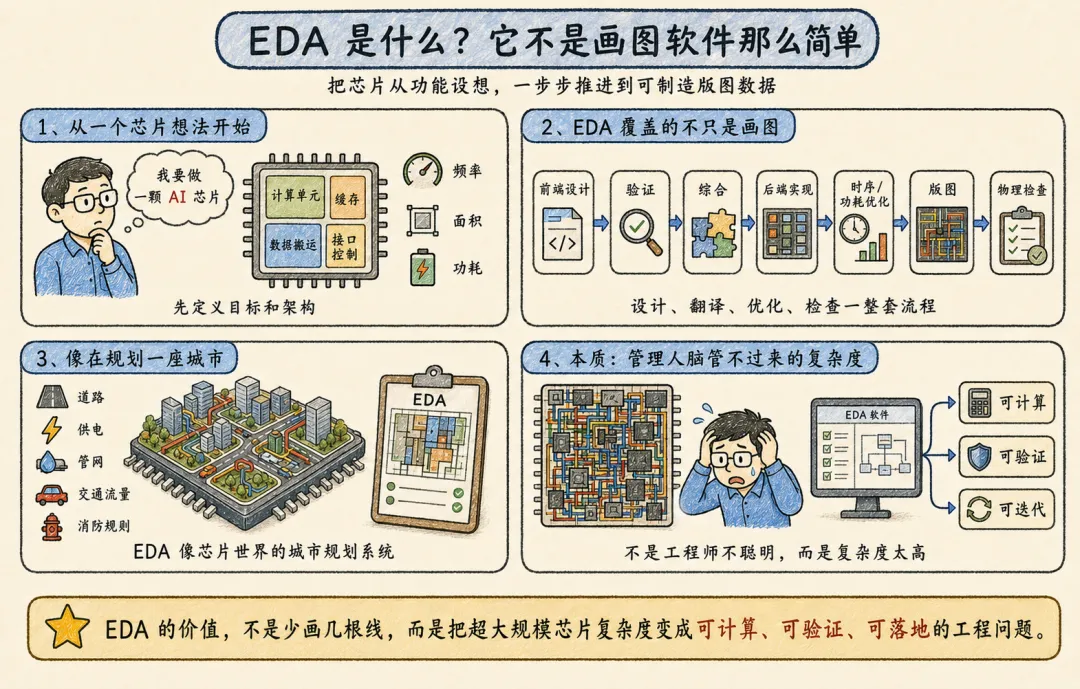

一、EDA 不是画图软件，而是芯片设计的底层操作系统

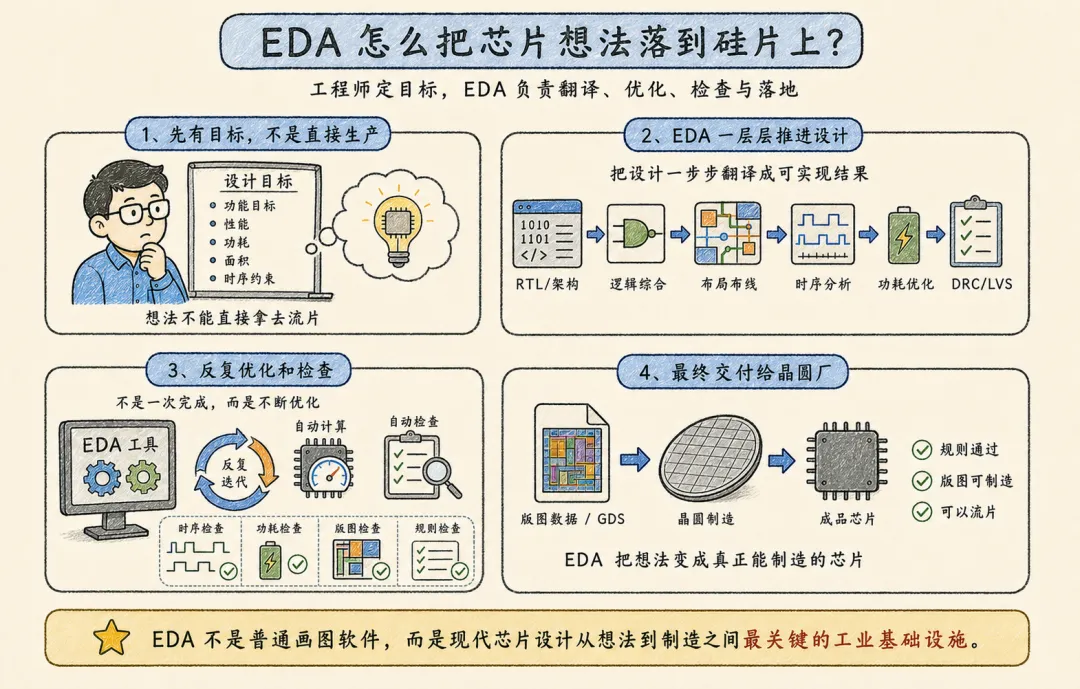

EDA 这个名字听起来有点冷，但它干的事情非常具体：把芯片从最开始的功能设想，一步步推进到最终可以交给晶圆厂制造的版图数据。

很多小白容易把 EDA 理解成“画芯片的软件”，这其实低估了它。现代 EDA 不只是画图，它覆盖了芯片设计里的前端、后端、验证、综合、时序、功耗、版图、物理检查等一整套流程。

工程师一开始可能只是有一个芯片架构想法：这颗芯片要做 AI 推理，要有计算单元、缓存、数据搬运模块、接口控制模块，还要满足某个频率、面积和功耗目标。接下来，这个想法不能直接拿去生产，而是要经过一层层设计、翻译、优化和检查。

这就像建一座城市。市长说“我要建一座交通方便、能源稳定、人口密集但不拥堵的新城”，这只是目标。真正落地时，要有人规划道路、计算承载、安排供电、设计管网、审查消防、模拟交通流量。EDA 做的，就是芯片世界里的这一整套系统工程。

所以 EDA 的本质，不是帮工程师少画几根线，而是把人脑无法管理的超大规模复杂度，变成工具可以计算、可以验证、可以迭代的工程问题。

这也是芯片工业最现实的一面：不是工程师不聪明，而是芯片复杂度太高了，必须依赖工业软件。

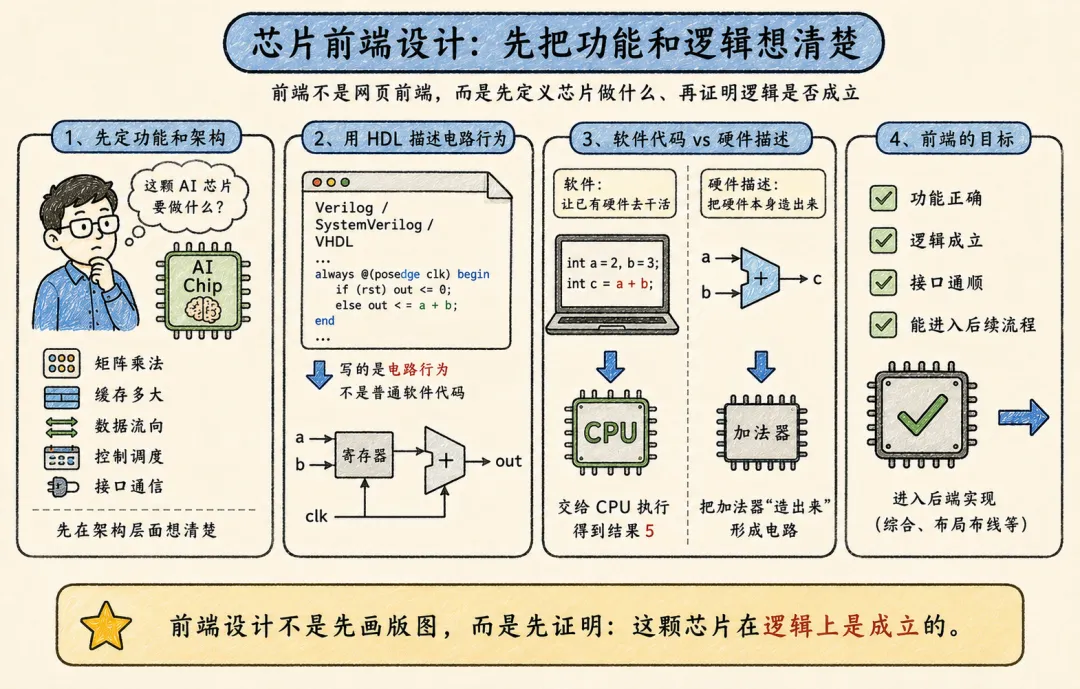

二、前端设计：先把芯片“要干什么”说清楚

芯片设计的第一大块，叫前端设计。这里的“前端”不是网页前端，而是芯片逻辑设计的前半段。它解决的核心问题很简单：这颗芯片到底要实现什么功能？

比如一颗 AI 芯片，要不要支持矩阵乘法？缓存多大？数据从哪里来、到哪里去？控制逻辑怎么调度？外设接口怎么通信？这些问题，都要先在架构层面想清楚。

然后工程师会用 Verilog、SystemVerilog、VHDL 这类硬件描述语言，把电路行为描述出来。注意，这里虽然看起来像写代码，但它和普通软件开发不是一回事。软件代码描述的是程序怎么一步步执行，硬件描述语言描述的是电路本身长什么样。

比如软件里写一个加法，是让 CPU 去执行加法指令；硬件里写一个加法，最后可能真的会综合出一组加法器电路。软件是“让已有硬件去干活”，芯片设计是“把硬件本身造出来”。这就是芯片前端设计最特殊的地方。

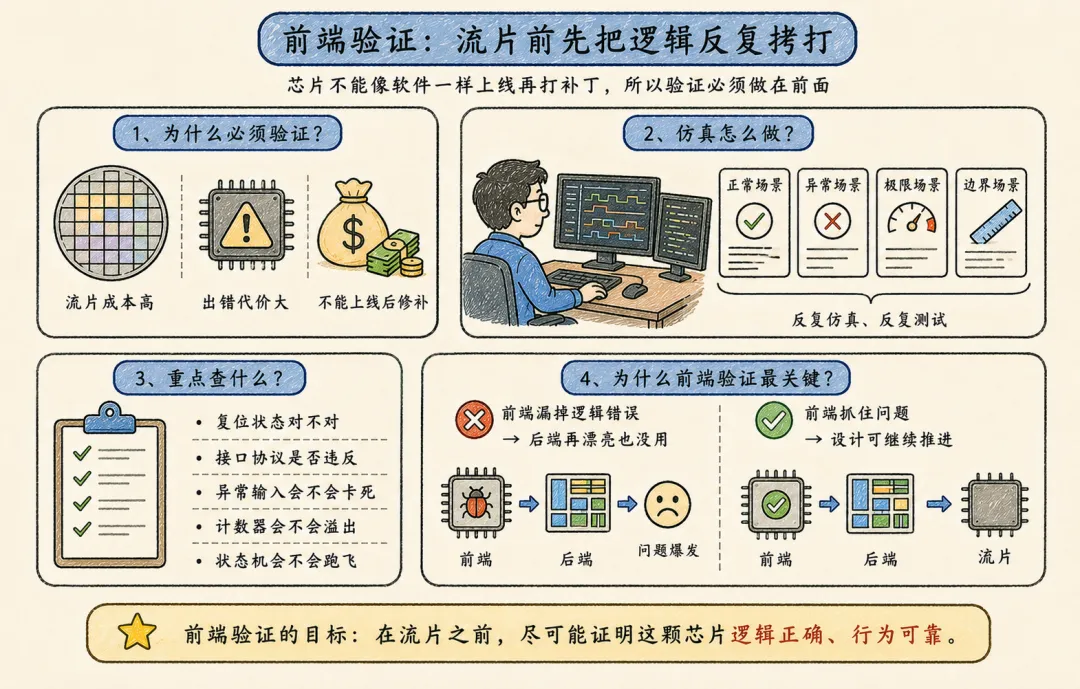

写完 RTL 之后，还不能说设计完成了。因为芯片一旦流片，成本极高，不可能像软件一样线上发个补丁就修好。所以前端阶段要做大量仿真和验证。验证工程师会构造各种场景，正常/异常、极限/边界，把设计反复拷打一遍。

复位之后状态对不对？接口协议有没有违反？输入数据异常时会不会卡死？计数器会不会溢出？状态机会不会跑飞？这些问题如果前端没抓住，后端做得再漂亮也没用。因为逻辑错了，芯片从根上就是错的。所以前端设计的目标不是把芯片“画出来”，而是先证明：这颗芯片在逻辑上是成立的。

三、逻辑综合：把工程师写的逻辑，翻译成真实电路

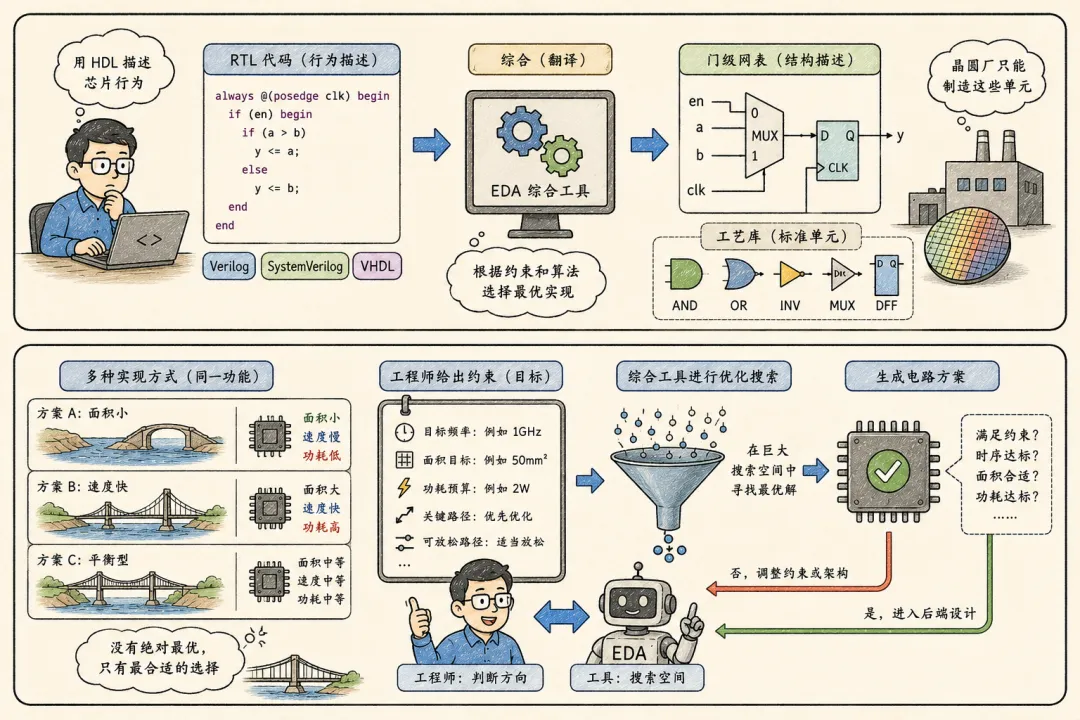

当前端 RTL 基本验证通过后，就要进入综合阶段。综合这一步，可以理解成一次非常复杂的“翻译”。

工程师写的是硬件描述语言，但晶圆厂不能直接制造代码。晶圆厂真正能制造的是各种标准单元，比如与门、或门、非门、触发器、多路选择器、加法器等。EDA 综合工具要做的，就是把 RTL 描述翻译成门级网表。

当你写了一个 if-else，工具可能会把它变成 MUX。当你写了一个加法，工具要判断用什么加法器结构。你写了一组寄存器，工具要映射到工艺库里的触发器。

这一步看似自动，实际非常考验工具能力。

因为同一个功能，可以有很多种电路实现方式。有的实现面积小，但速度慢；有的实现速度快，但功耗高；有的结构简单，但后端布线困难。综合工具要根据工程师给出的约束，在频率、面积、功耗之间不断权衡。

这就像修桥。你可以修一座便宜的桥，也可以修一座承载能力强的桥，还可以修一座距离最短但造价很高的桥。没有绝对最优，只有在具体约束下最合适。

芯片设计也是一样。工程师不会简单地说“帮我做一颗芯片”，而是会告诉工具：目标频率是多少，面积希望控制在哪里，功耗不能超过多少，哪些路径比较关键，哪些模块可以适当放松。EDA 工具根据这些约束生成电路，再由工程师继续分析和修正。所以综合不是魔法，而是工程师和工具之间的反复博弈。工具负责搜索空间，工程师负责判断方向。

四、后端设计：芯片真正开始“落地成城”

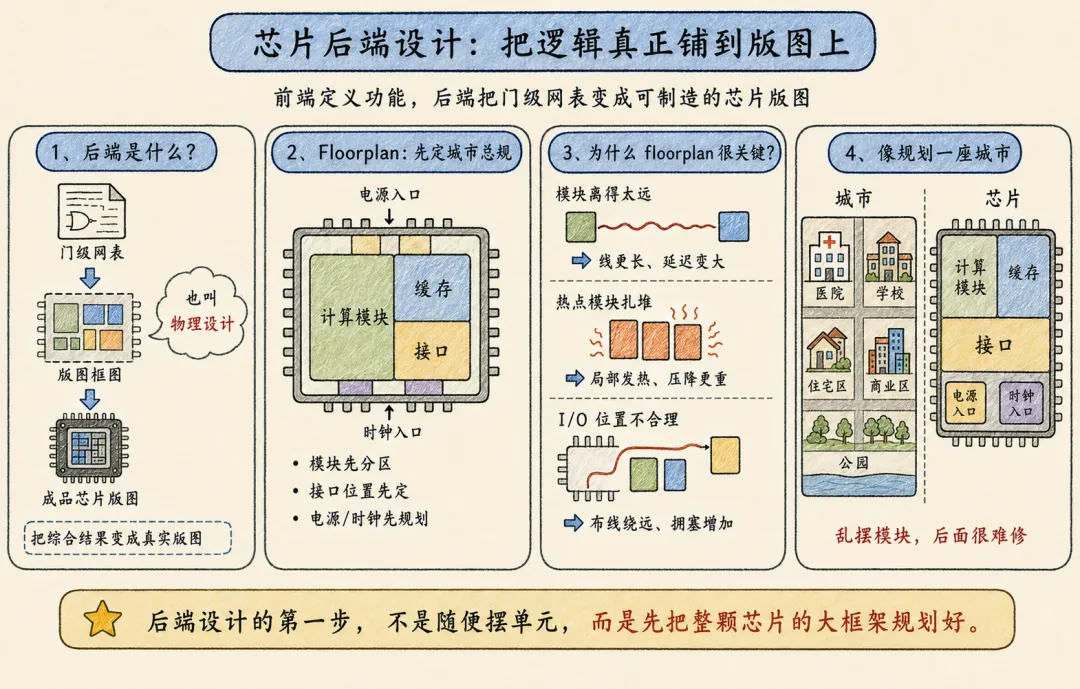

如果说前端是在定义城市功能，那么后端设计就是把这座城市真正铺到地图上。

后端也叫物理设计。它要把综合出来的门级网表，变成真实的芯片版图。这个过程包括布局规划、标准单元摆放、时钟树综合、自动布线、电源网络设计，最后生成晶圆厂可以制造的版图文件。

先说 floorplan，也就是布局规划。这一步非常像城市总规。哪些模块放左边，哪些模块放右边，存储器靠哪里，接口靠哪里，电源从哪里进来，时钟怎么分发，都要先定大框架。不要小看这个步骤。很多后端问题，根源都在 floorplan。

两个通信频繁的模块如果离得太远，信号线就会被拉长，延迟自然变大；高功耗模块如果全挤在一起，局部发热和压降就会变严重；接口位置如果不合理，后面布线会绕很远，拥塞也会增加。

这和城市规划一模一样。医院、学校、居民区、商业区如果乱摆，后面再怎么修路，也很难修得舒服。

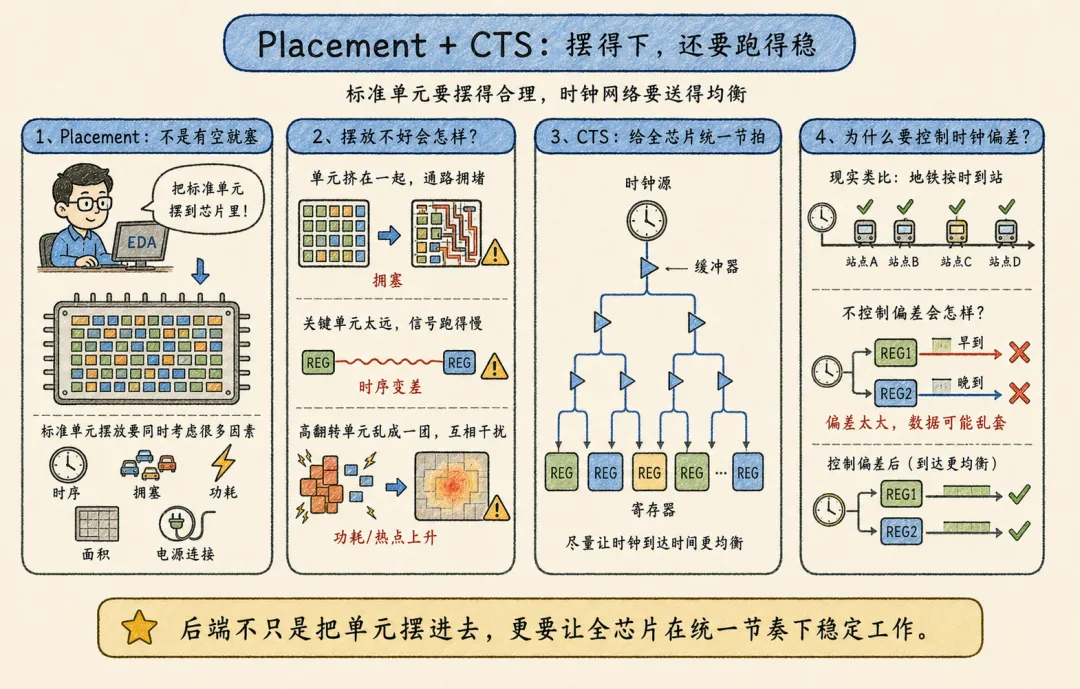

floorplan 定下来后，就进入 placement，也就是标准单元摆放。EDA 工具要把大量标准单元放到芯片区域里。不是随便找个空位塞进去，而是要同时考虑时序、拥塞、功耗、面积、电源连接等因素。

再往后是 CTS，也就是时钟树综合。

时钟是芯片里的节拍器。芯片里大量寄存器要按照统一节奏工作，如果时钟到达不同寄存器的时间差太大，数据就可能乱套。所以时钟网络不能随便拉，它要尽可能平衡、稳定、可控。

这有点像城市地铁调度。每条线路都要准点，不能有的站提前太多，有的站晚到太多。否则整个系统节奏就乱了。

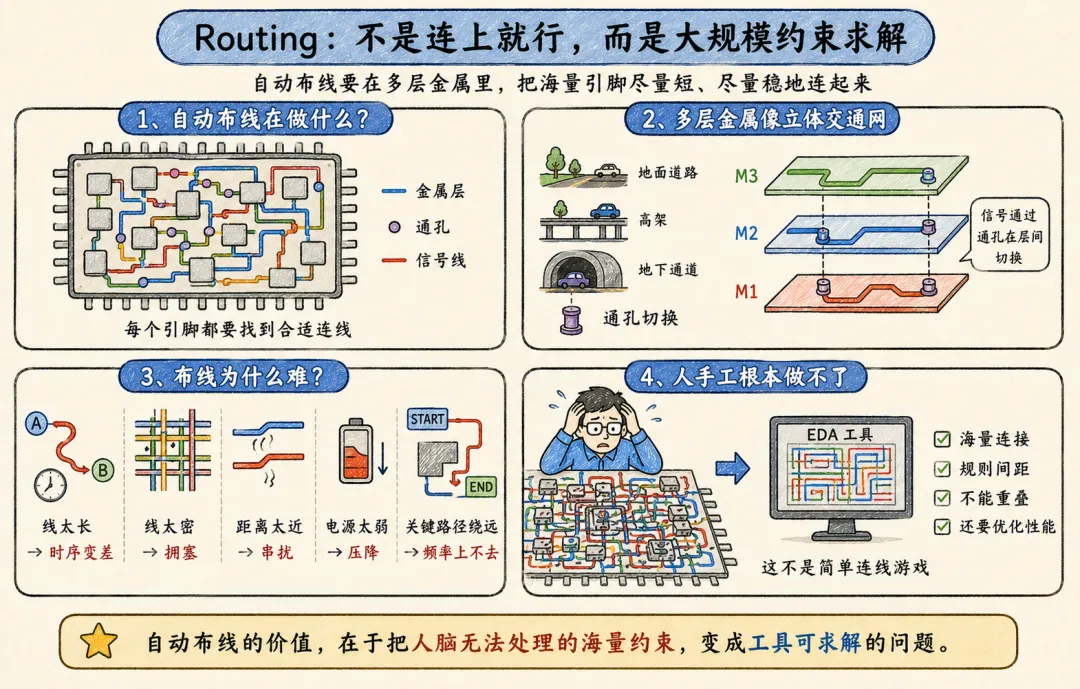

最后就是 routing，自动布线。这一步最能体现 EDA 的价值。

想象一下，一座城市里有几千万栋建筑，每栋建筑都要接电、接水、接网线、接道路，而且这些线路不能乱穿，不能重叠，不能违反安全间距，还要尽量短、尽量不堵、尽量不影响主干道。这就是芯片自动布线的真实难度。

芯片里每个标准单元的引脚，都要用金属线连接起来。多层金属就像城市里的地面道路、高架桥、地下管廊。信号线在不同金属层之间通过通孔切换，就像车辆从地面道路上高架，再从高架下到隧道。

但布线不是“连上就行”。线太长，时序会变差；线太密，会产生拥塞；线之间距离太近，可能引入串扰；电源网络不够强，可能导致压降；关键路径绕远了，芯片频率就上不去。所以自动布线不是简单连线游戏，而是一场超大规模约束求解。人手工根本做不了。

五、时序：芯片不是能算就行，还要来得及算

芯片设计里有一个非常关键的概念，叫时序。

普通人看芯片，容易觉得只要功能对就可以。其实不够。芯片不仅要算对，还必须在规定时间内算完。

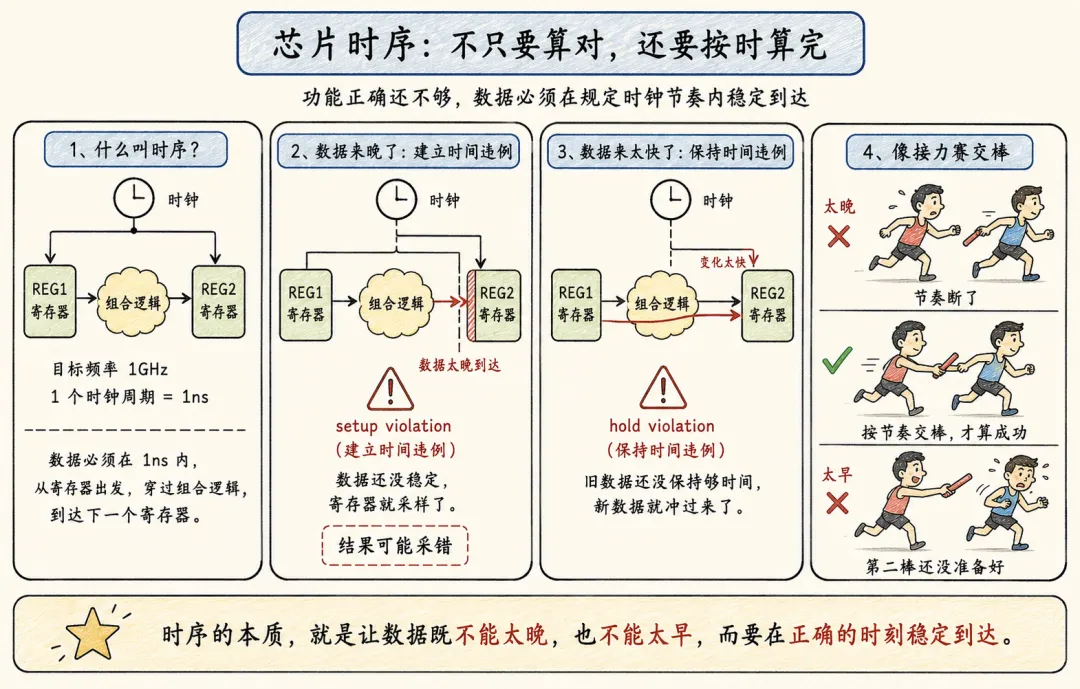

比如一颗芯片目标频率是 1GHz，一个时钟周期就是 1ns。数据从一个寄存器出发，经过中间的组合逻辑，再到达下一个寄存器，必须在这个周期内稳定下来。

如果数据来晚了，下一个寄存器采到的可能就是错误值。这叫 setup violation，建立时间违例。反过来，如果数据来得太快，旧数据还没保持够时间，新数据就冲过来了，也会出问题。这叫 hold violation，保持时间违例。

可以把它理解成接力赛。第一棒把接力棒交给第二棒，不能太晚，也不能太早。太晚，比赛节奏断了；太早，第二棒还没准备好，也会乱。

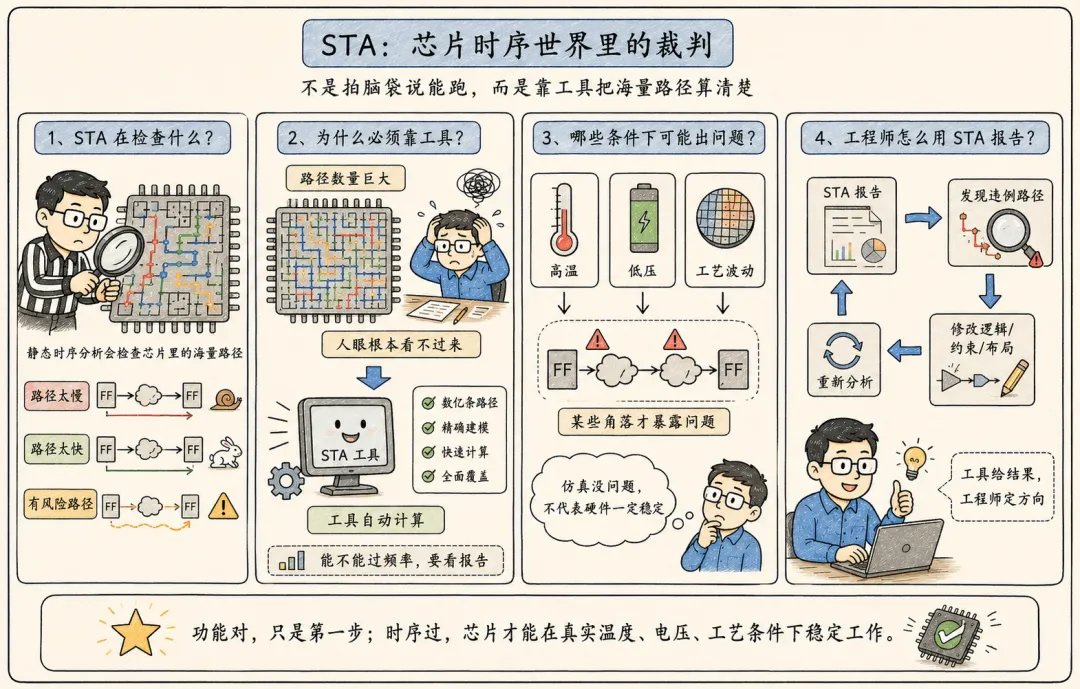

EDA 的静态时序分析工具，就是芯片世界里的裁判。它会检查海量路径，告诉工程师哪条路径太慢，哪条路径太快，哪些路径在高温低压下有风险，哪些路径在工艺波动下可能过不了频率。

现代芯片里的路径数量极其庞大，靠人眼看根本不可能。所以芯片工程师不是拍脑袋说“我觉得能跑”，而是要靠 STA 把路径算出来。能不能过频率，工具报告说了算；哪里不过，工程师根据报告继续改。

这也是芯片设计和普通写代码很不一样的地方。代码能跑，不代表硬件能稳定跑；功能对，不代表时序一定对。时序不过，芯片可能仿真没问题，但上板之后就会随机出错，甚至在某些温度、电压、工艺角下才暴露问题。这种问题最难查，也最要命。

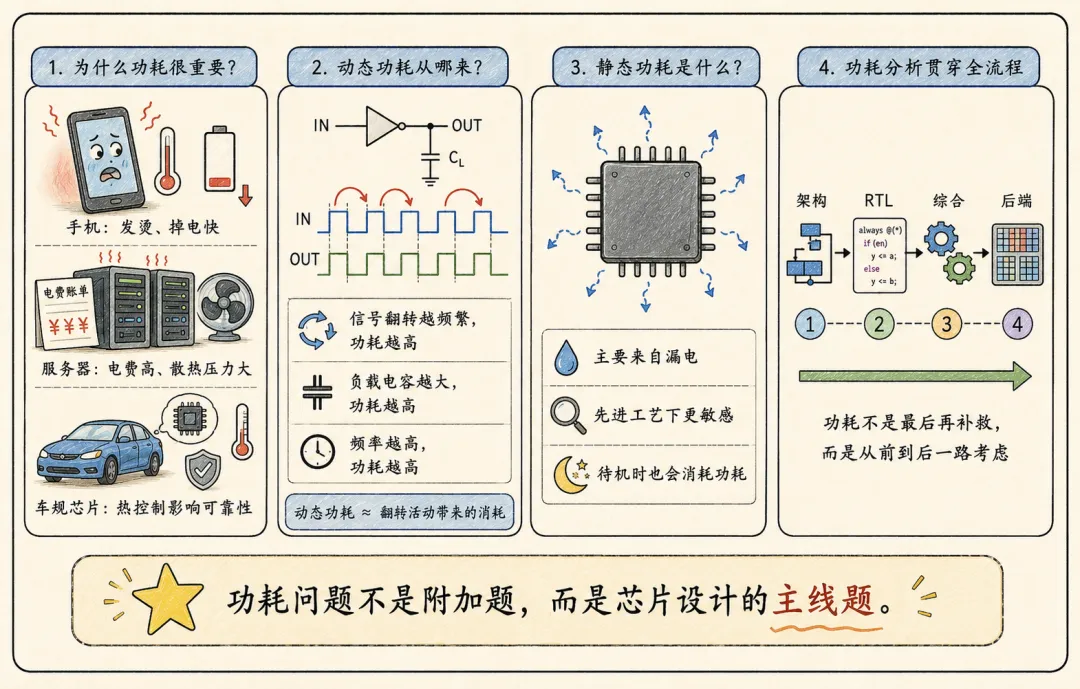

六、功耗：芯片不能只追求性能，还得控制吃电和发热

现在做芯片，功耗已经不是附加题，而是主线题。手机芯片功耗高，用户感受到的是发烫和掉电快；服务器芯片功耗高，数据中心感受到的是电费和散热压力；车规芯片功耗和热控制不好，长期可靠性也会受影响。

EDA 在功耗分析里要看的东西很多。动态功耗来自电路翻转。信号切换越频繁，负载电容越大，频率越高，动态功耗越高。静态功耗主要来自漏电，尤其先进工艺下，漏电问题会越来越敏感。

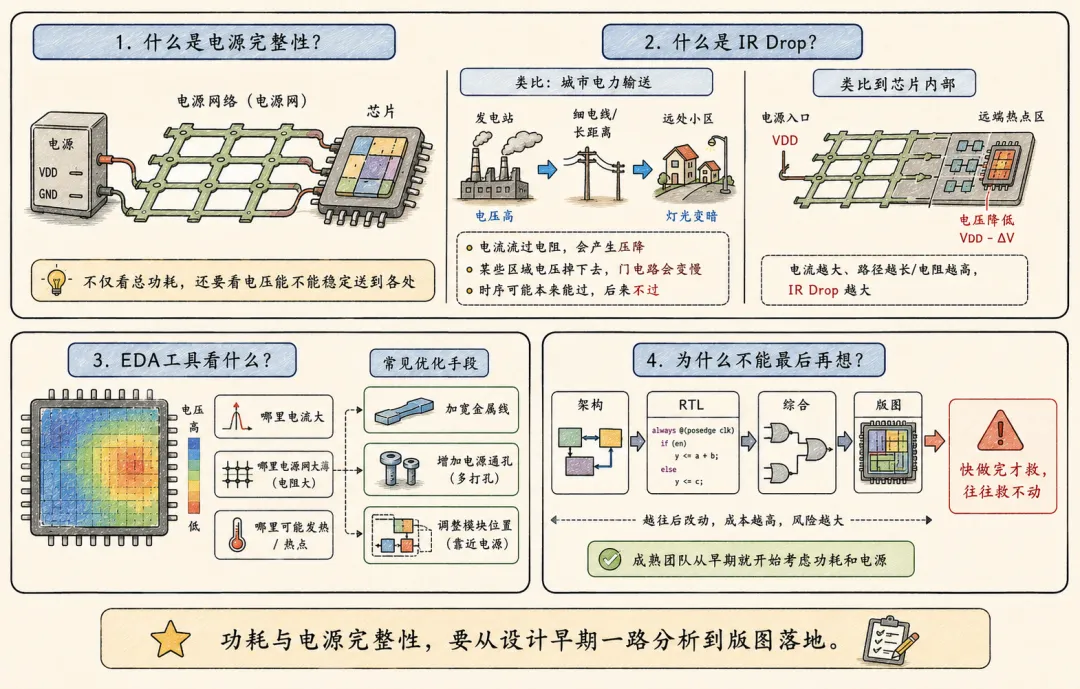

除了总功耗，还要看电源完整性。比如 IR Drop，也就是压降。电流从电源网络流到芯片各处，如果电源网络不够强，某些区域电压会掉下去。电压一掉，门电路速度就变慢，原本能过的时序可能突然不过。这就像城市供电。总发电量够，不代表每个小区电压都稳。某个区域线路太细、负载太大，照样会出现电压不足。

EDA 工具要帮助工程师分析哪里电流大，哪里电源网薄，哪里可能发热，哪里需要加宽金属线、增加电源通孔、调整模块位置。

所以功耗不是后面随便“优化一下”就能解决的东西。它从架构、RTL、综合、后端一路贯穿到底。一个成熟团队不会等版图快做完了才想起功耗。那时候再救，很多问题已经救不动了。

七、版图、DRC、LVS：芯片流片前最后的硬门槛

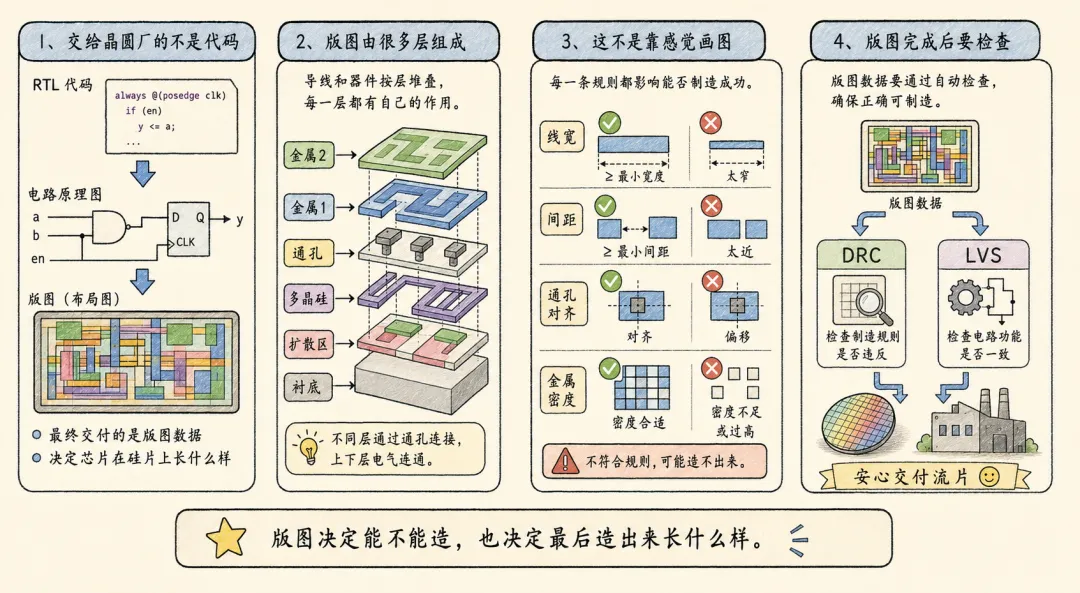

芯片设计最后交给晶圆厂的，不是 RTL 代码，也不是简单电路图，而是版图数据。版图决定了芯片在硅片上最终长什么样。哪一层是扩散区，哪一层是多晶硅，哪一层是金属一，哪一层是金属二，通孔在哪里，线宽多少，间距多少，所有东西都要符合工艺规则。

这不是画海报，不能靠感觉。线太窄，可能制造不出来；间距太小，可能短路；通孔位置不对，可能接不上；金属密度不均匀，制造过程中也可能出问题。所以版图完成后，必须经过 DRC 和 LVS。

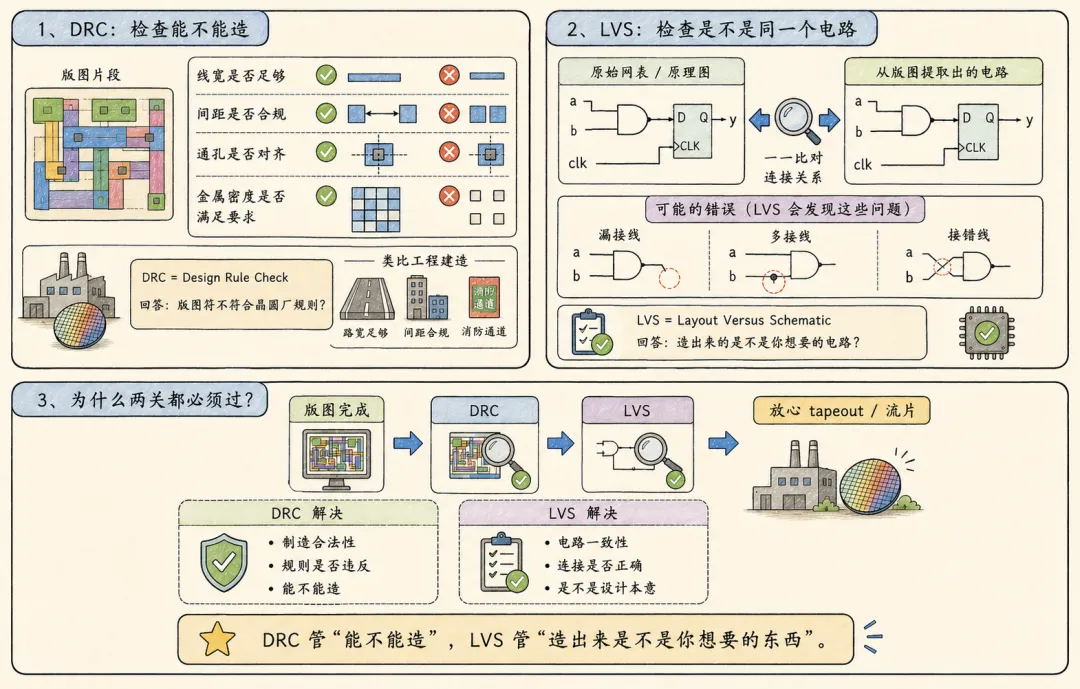

DRC，Design Rule Check，设计规则检查。它检查的是你的版图是否符合晶圆厂制造规则。比如线宽够不够，间距够不够，通孔有没有对齐，金属密度是否满足要求。这就像城市建设里的施工规范审查。楼间距不够，不让建；消防通道堵了，不让过；电缆间距不符合要求，也不让过。芯片也一样。DRC 没清干净，版图就不能放心交出去。

LVS，Layout Versus Schematic，版图与原理图一致性检查。它检查的是最后画出来的版图，和一开始设计的电路是不是同一个东西。这一步非常关键。因为后端调整版图时，可能不小心接错线、漏接线、多接线。肉眼看版图，根本很难看出来。但 LVS 会把版图重新提取成电路，再和原始网表比对。DRC 解决“能不能造”的问题。LVS 解决“造出来是不是你想要的东西”的问题。

一个管制造合法性，一个管电路一致性。这两关不过，芯片就不能真正安心 tapeout。

八、为什么说没有 EDA，再强的工程师也画不出芯片？

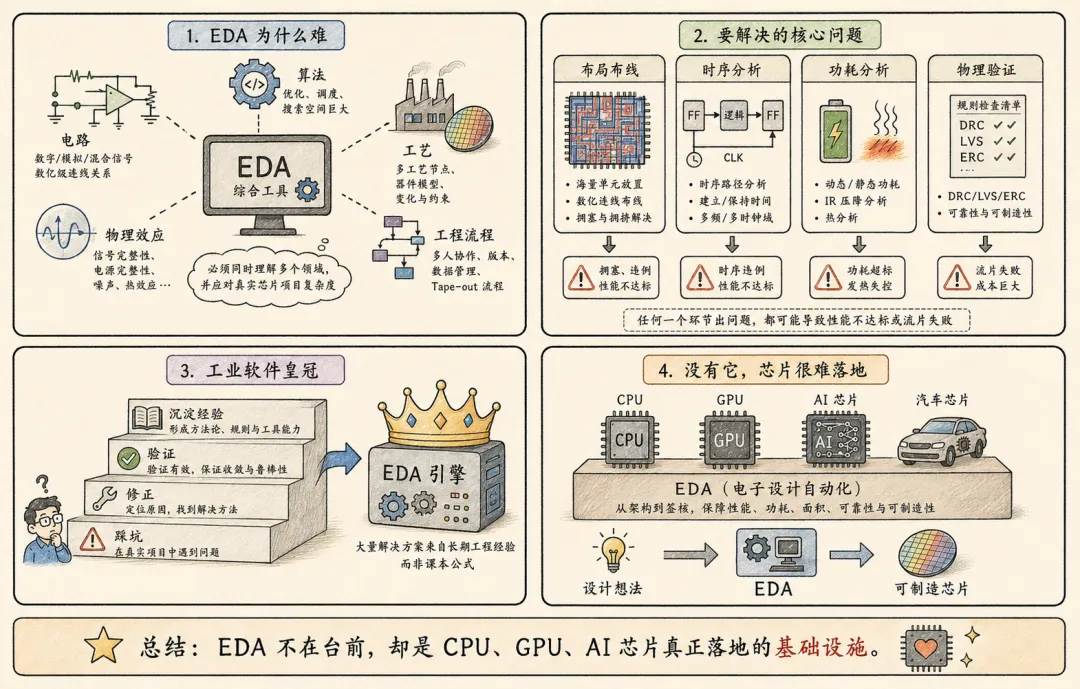

说到底，EDA 是现代芯片工业的基础设施。它难，不只是因为它是软件；它难在同时要懂电路、懂算法、懂工艺、懂物理效应、懂工程流程，还要扛得住真实芯片项目的复杂度。

布局布线是超大规模优化问题，时序分析要覆盖海量路径，功耗分析要考虑翻转、电容、电压、温度，物理验证还要吃透晶圆厂复杂的工艺规则。任何一个环节出问题，都可能导致芯片性能不达标，甚至流片失败。

更重要的是，EDA 里面沉淀了大量真实工程经验。很多问题不是教材里写几行公式就能解决，而是在一代代芯片项目中踩坑、修正、验证后沉淀下来的。这也是为什么 EDA 经常被称为芯片产业里的“工业软件皇冠”。

它不像 CPU、GPU 那样站在台前，被消费者直接感知；但没有它，CPU、GPU、AI 芯片、车规芯片这些东西都很难真正落地。当然，EDA 也不是替代工程师。

工具可以自动布线，但布线策略谁来定？工具可以报时序违例，但怎么修谁来判断？工具可以分析功耗，但架构上怎么降功耗，还是工程师说了算。工具可以检查 DRC 和 LVS，但为什么出错、怎么修得更稳，也要靠工程经验。

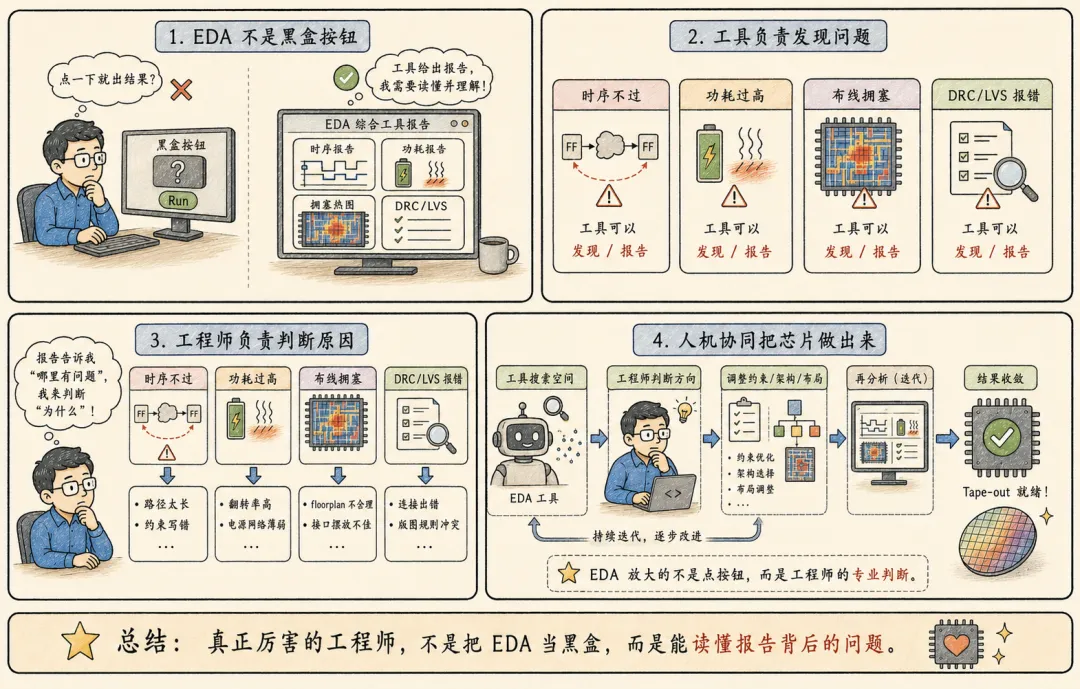

真正厉害的芯片工程师，不是把 EDA 当黑盒点按钮，而是能看懂报告背后的问题。时序不过，是路径太长，还是约束写错了？功耗太高，是翻转率问题，还是电源网络问题？布线拥塞，是 floorplan 不合理，还是模块接口摆放有问题？这些判断，工具不会替你完全做完。EDA 放大的不是普通操作，而是工程师的专业判断。

看到这里相信大家应该了解了为什么没有 EDA，再强的工程师也画不出芯片了吧？因为它是在纳米尺度上建设一座超级城市。前端负责定义城市功能，综合负责把想法翻译成建筑单元，后端负责安排城市布局和道路管线，时序负责保证交通准点，功耗负责控制能源消耗，DRC/LVS 负责最后的施工审查和一致性验收。

EDA，就是支撑这一切的城市规划系统。没有它，工程师不是不努力，而是根本没有足够的工具去管理今天这种级别的复杂度。所以，芯片产业真正拼到深处，拼的不只是光刻机和晶圆厂，也拼 EDA 这种底层工业软件。它不显眼，但非常关键。它不站在聚光灯下，但每一颗现代芯片背后，几乎都有它的影子。
