夜雨聆风三个月前我尝试用AI调MSPM0G3107的座椅加热PWM，100Hz，50%占空比，PA16引脚输出。
第一轮，AI写完代码，编译通过，烧录进去。拿示波器夹上去——信号没有，PA16静悄悄的。
查了一圈，发现少调了两个初始化步骤。SysConfig官方模板里写了八步，AI凭经验只写了六步——setCCPDirection和setCounterControl漏了。
第二轮，补上，重来。这回有输出了——频率92Hz，偏了8%。预设分频算错了，BUSCLK 32MHz分频系数是5，TimerClk应该6.4MHz，AI写成了4，变成8MHz，周期值全偏。
第三轮，改了分频，再来。频率现在100.3Hz，差0.3%，可以接受——但占空比只有47%。CCDAT2寄存器写的是LOAD值的一半，AI算了64000×50%得到了32000——但忘记LOAD是减一的，实际LOAD=63999，64000/2=32000，不是63999/2=31999.5。占空比偏了3%。
三轮下来，一个最简单的PWM消耗了一小时。
这不是AI不行。是流程有问题。
AI生成代码 → 编译 → 烧录 → 人拿示波器看 → 不对 → 人分析原因 → 改提示词 → 重来。
这个循环里每一步都有人。人只能串行工作，一次处理一个问题，还容易漏。

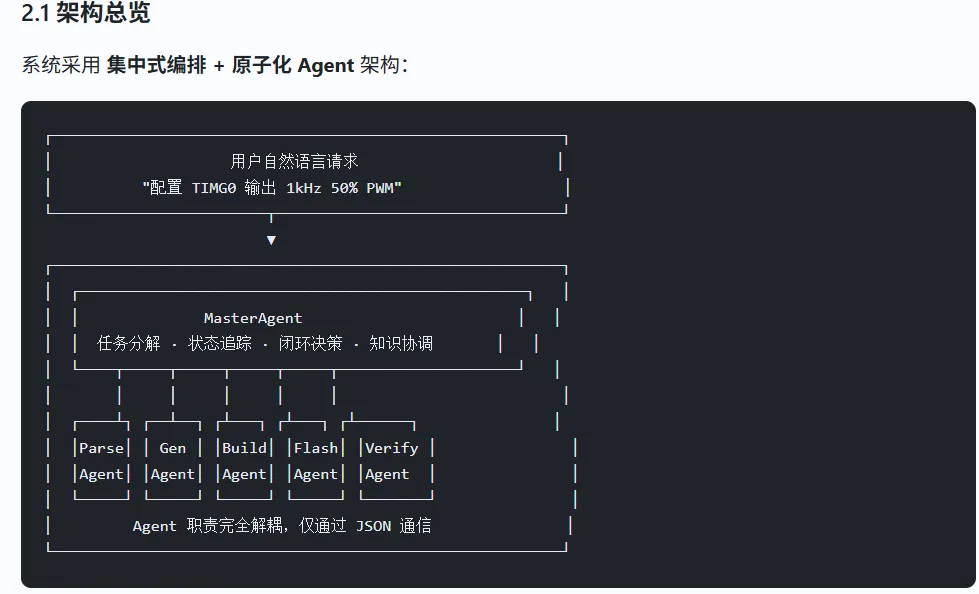

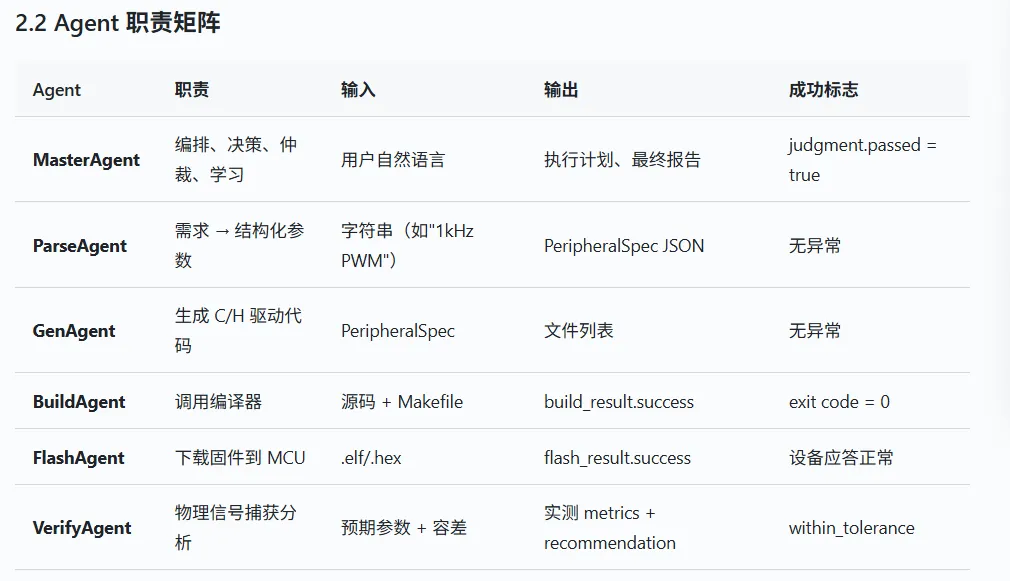

所以只有实现AI完整的自动闭环开发，才能发挥AI的最大效率，我花了两个月的时间，打磨出这套多Agent协作嵌入式全自动闭环开发的工作流
全闭环系统工作流的核心逻辑：AI写代码，机器做验证，物理信号当考官。
架构分三层，每一层堵一种类型的错。
第一层，寄存器级验证。
代码编译烧录之后，JLink调试器直接读芯片内部每个寄存器的实际值。逐位对比，32位的寄存器每一位单独比较。
比如Timer的LOAD寄存器，预期63999，实际读回来如果是64000，AI马上知道偏差在哪一位。
这相当于给芯片做了一次CT扫描——所有配置状态一目了然，不需要等人用肉眼去翻手册比对。
第二层，物理波形验证。
寄存器值对了不代表引脚信号对了——这是嵌入式开发最痛的常识。所以我给AI接了一台逻辑分析仪，探针夹在PA16引脚上。AI自动触发采集、解析波形、提取实际频率和占空比，跟需求做对比。
实际跑出来的数据：目标100Hz/50%，逻辑分析仪抓到的是99.7Hz/49.8%。误差0.3%和0.2%，在容差范围内，通过。
偏差超过阈值，AI分析原因——是prescale偏了还是period算错了——调整参数重新闭环。不需要人看示波器读数。
第三层，经验固化。
每次调试中发现的问题——比如忘了调setCCPDirection——都被记录到PERIPHERAL_CONSTRAINTS.md约束库里。此后AI写任何涉及PWM的代码，自动检查是否调了这步。
犯过的错误不会再犯第二次。团队的"集体经验"永久固化在约束文件里，不随人员流动流失。
**传统模式的问题**
嵌入式开发最痛苦的环节，不是写代码——是写完代码之后的验证。
一个PWM频率参数调错了，开发者要在"改代码→等编译→焊线烧录→示波器读数→翻数据手册→再改"的循环里反复消耗数小时。
Bug靠人肉排查，经验无法继承。忘了调enableOutput导致引脚无输出——资深工程师踩过一次会记住，但换个人或换个项目又重犯。
Keil仿真器里的寄存器值看着都对，烧到芯片上就是不工作。软件仿真无法模拟真实电气特性，最终只能在物理芯片上验证——而且每一步都得人盯着。
一个参数配置错误→编译2分钟→烧录30秒→示波器抓波形→发现不对→再改。一天的有效迭代次数不超过10次。
**我的全闭环工作流AI写的代码凭什么可信？四层保障。**
这套工作流的做法是：AI 写的每一行嵌入式代码，都必须通过真实芯片引脚上的物理电信号检验，合格才能交付。以我用TI的MCU为例
**第一层，知识库来自TI官方SDK，不是AI编的。**
系统首先解析TI官方SDK中数百个头文件，提取每个寄存器的地址、位域定义、有效值范围，建立结构化知识库。AI写代码时在这个知识库的约束下生成——不是猜测，是基于标准答案的翻译。
**第二层，寄存器级验证：JLink读芯片内部值，逐位对比。**
AI通过JLink调试器直接读取芯片内部每个寄存器的实际值，与预期值进行位域级对比——32位的寄存器，每一位都单独比较。
比如Timer的LOAD寄存器预期值是63999，实际读回来如果是64000，AI立即知道偏差在哪一位。这相当于给芯片做了一次CT扫描，所有配置状态一目了然。
**第三层，物理波形验证：逻辑分析仪抓真实信号。**
逻辑分析仪通过USB连接到电脑，探针夹在芯片PA16引脚上。AI自动完成触发采集→解析波形→提取频率/占空比→与需求值对比→偏差超阈值则自动回退。
这就避免了AI纸上谈兵——写出来的代码到底能不能在真实芯片上产生正确的波形，不是AI说了算，是示波器说了算。
**第四层，经验永不重犯：Bug一旦修复，永久写进约束库。**
每次调试中发现的问题——比如忘了调enableOutput导致引脚无输出——都被记录到PERIPHERAL_CONSTRAINTS.md约束库中。此后AI写任何涉及GPIO的代码，都会自动检查是否调用了enableOutput。
犯过的错误绝不会再犯第二次。团队的集体经验被永久固化在约束文件里。
**一次完整的闭环跑下来是什么样的？以PWM配置为例。**
需求：在MSPM0G3107芯片的PA16引脚输出100Hz、50%占空比的PWM加热控制信号。
**第一步，AI查数据手册，确定硬件能力。**
PA16引脚→IOMUX_PINCM38→TIMA0定时器CCP2通道。从知识库确认：定时器是16位（最大计数值65535）、时钟源BUSCLK=32MHz、PWM支持DOWN-counting模式。
**第二步，AI计算参数。**
时钟链：BUSCLK(32MHz)→预分频÷5→TimerClk=6.4MHz。周期：6.4MHz÷100Hz=64000（满足16位限制）。LOAD值：64000-1=63999。占空比：64000×50%=32000→写入CCDAT2寄存器。
**第三步，AI参考SysConfig模板，确定8步初始化序列。**
AI从TI官方SysConfig模板提取完整的初始化步骤，而非凭经验手写。这个设计很关键——之前手写代码遗漏了setCCPDirection和setCounterControl两步，导致PA16完全无输出。
**第四步，AI生成C代码。**
生成完整的TIMA0_PA16_PWM_Init()函数，涵盖8个初始化步骤。所有宏定义放在文件顶部，便于后续修改。
**第五步，全自动闭环执行。**
运行master_agent.py，系统自动执行：Keil编译通过→寄存器验证→JLink烧录成功→逻辑分析仪波形验证。
**第六步，物理验证结果。**
逻辑分析仪真实抓取PA16引脚波形：
实际频率：99.7Hz（目标100Hz，误差0.3%）
占空比：49.8%（目标50%，误差0.2%）
误差在许可范围内，验证通过，代码可直接用于量产。
整个闭环从用户下指令到拿到验证报告，不到5分钟，零人工介入。
效率提升：迭代速度提升约10倍，物理验证覆盖率100%，人工值守时间降为0，知识可无限累积。
我的闭环工作流，AI不靠猜测写代码，而是基于TI官方知识库精确翻译；AI写的代码不靠信任交付，而是经过真实芯片物理检验才放行。
整个工作流，用到的技能我已经全部SKILL化，平台化，任何一款MCU基于这个工作流，都能够快速的进行全自动闭环开发，其中关键的技术已经申请专利。
