夜雨聆风说明：本文主要介绍 XRD 峰位左移、右移与晶面间距、晶格常数、应变、固溶、相变化和仪器校准之间的关系，以及同一组衍射峰在不同样品中的判读方法。
一、XRD峰位左移和右移先指什么？
XRD 峰位记录的是满足布拉格衍射条件的 2θ 位置，横坐标向左就是 2θ 变小，横坐标向右就是 2θ 变大。粉末图谱中的一个峰并非任意突起，它来自某一组晶面 hkl 对 X 射线的相干散射。样品、靶材和测试几何固定时，峰中心位置与 晶面间距 d 对应，峰强和峰宽则另外反映取向、相含量、晶粒尺寸和微应变。峰位判读的起点是坐标、晶面和样品系列三者保持可比。

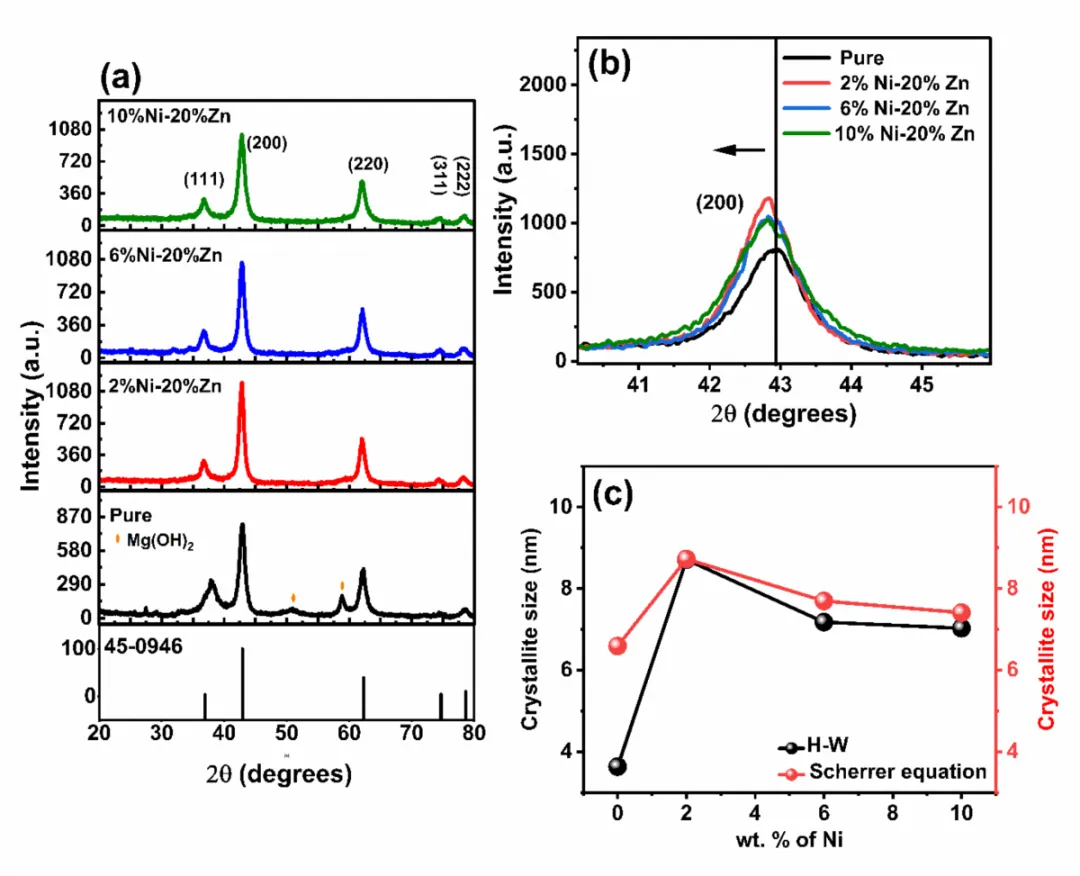

图1. 掺杂 MgO 纳米颗粒的 XRD 峰位移动和晶粒尺寸分析，原图展示不同样品衍射峰、晶格参数和晶粒尺寸估算，峰位移动应与晶胞参数一起判断。DOI：10.1038/s41598-024-83779-5
布拉格关系写成 nλ=2d sinθ。实验中 Cu Kα、Co Kα 等波长 λ 固定后，θ 与 d 呈反向变化：2θ 变小对应 d 增大，2θ 变大对应 d 减小。讨论左移、右移时，坐标方向、辐射源波长、峰拟合方式和参照样品应保持一致，再比较材料处理前后的峰心差值。坐标和测试几何一致时，仪器零点和样品高度误差对结构结论的干扰会变小。
同一物相的一组衍射峰若整体向低角度移动，常表示晶胞尺度发生了平均放大；整体向高角度移动，常表示对应晶面间距缩小。同峰比较 保留相同 hkl 条件，跨峰比较会混入不同晶面对不同晶轴方向的响应。一个样品只移动一个小峰，而主峰组没有同步变化，常见来源可能是肩峰、新相、择优取向或拟合区间变化。主峰组的共同方向对应平均结构，孤立弱峰的峰心对应局部峰形或重叠峰状态。
峰位方向和样品系列顺序一起读取。退火温度、掺杂比例、充放电状态、气氛处理和反应时间都可能让同一峰连续移动。若移动幅度随处理条件呈单调变化，且多个主峰保持相同晶相指纹，晶格参数变化 的可信度高于单个孤立峰的位移。连续样品序列还能区分随机拟合波动和真实结构演化。
二、峰位左移通常对应哪类晶格变化？
1. 晶面间距增大时峰位向低角度移动
峰位左移的几何含义是晶面间距 d 增大。对于立方晶系，d 与晶格常数 a 按晶面指数公式关联；a 变大时，多数主峰会向低角度移动。对于四方、六方、层状结构，某个 hkl 峰只对特定方向的晶胞参数敏感，00l 峰 主要携带层间距或 c 轴信息，hk0 峰主要携带面内晶格信息。峰位变化对应的晶胞参数取决于该峰的 hkl 指数。

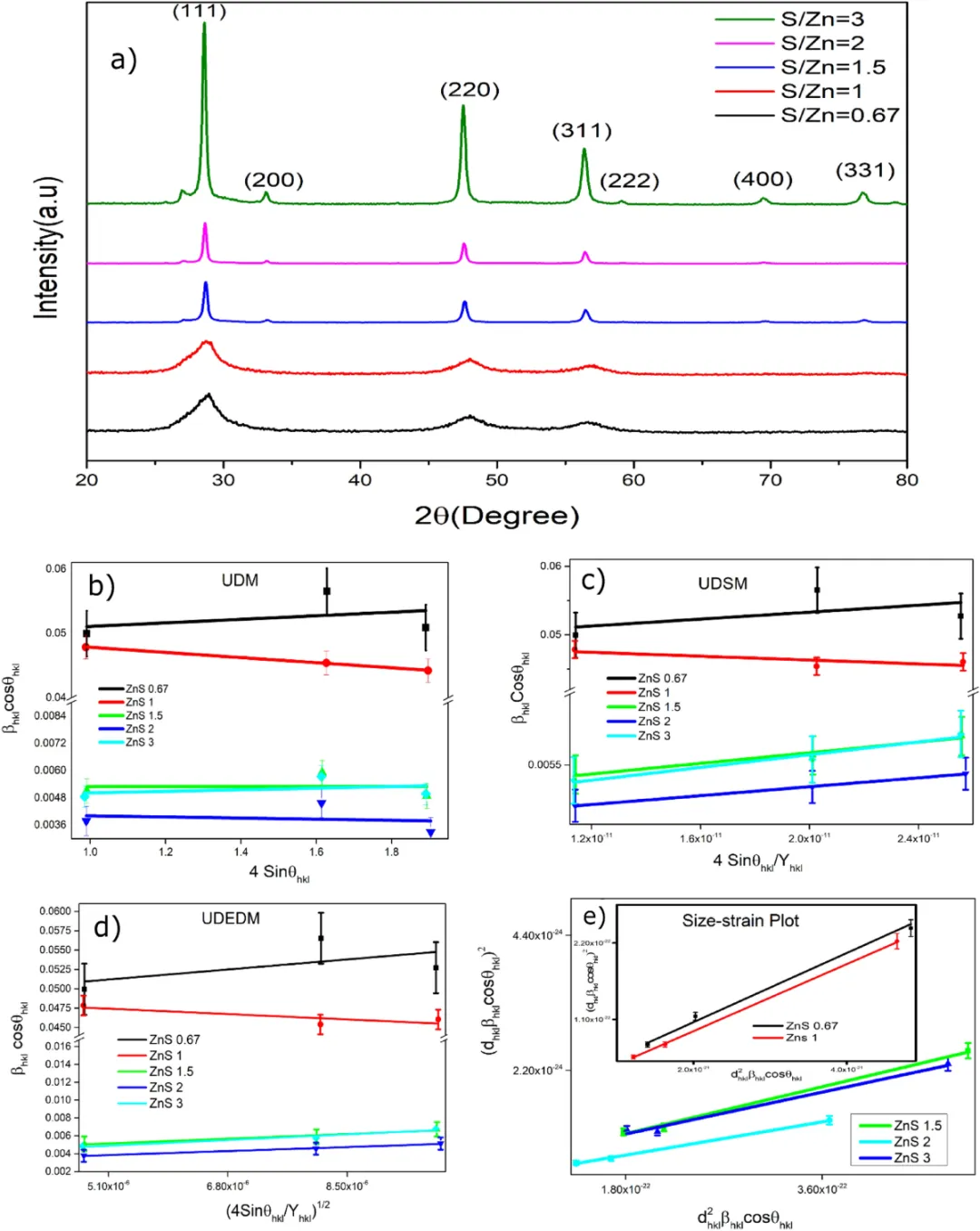

图2. ZnS 纳米颗粒 XRD 图谱及尺寸-应变分析，原图包含衍射峰、结构参数和 Williamson-Hall 处理，呈现峰位变化与峰宽变化的不同信息。DOI：10.1038/s41598-023-43735-1
材料中常见的左移来源包括大半径离子替位、层间客体插入、氧化物中阴离子空位引起的局部膨胀、热膨胀以及拉伸残余应力。固溶体形成时，大半径原子进入主体晶格会增加平均键长，图谱上常表现为 主相峰整体左移，同时没有明显杂相峰。若左移伴随峰宽增加，晶胞平均膨胀之外还可能存在微应变分布。峰心和峰宽同时变化时，平均晶格常数和局部分布都要记录。
2. 拉伸应力和层间插入会放大某些晶面间距
薄膜、涂层和异质界面中，拉伸残余应力会让特定方向晶面间距增大。层状氧化物、电池电极和插层材料中，离子或分子进入层间后，低角区 00l 峰常向左移动，反映层间距增大。低角峰位 对大 d 间距格外敏感，层状材料的低角峰位移在图谱上通常较醒目。低角峰微小位移也可能对应可观的层间距改变。

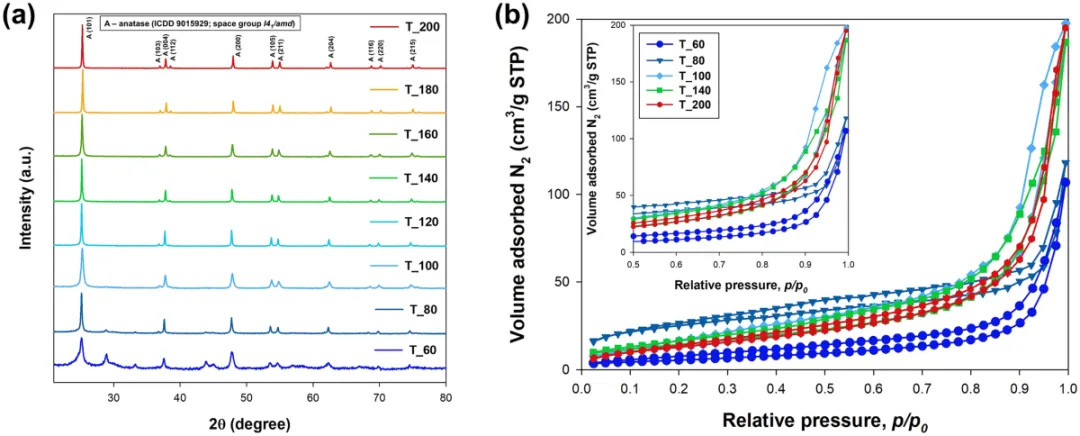

图3. TiO2 纳米颗粒 XRD 和 Williamson-Hall 分析原图，展示峰位、峰宽、晶粒尺寸和微应变可一起参与结构判读。DOI：10.1038/s41598-024-63614-7
左移并非自动等同于掺杂成功。若处理后出现新峰、峰形不对称或原有峰强急剧改变，物相转变和两相共存也会改变表观峰中心。峰位连续移动、主相峰组保持、晶胞参数可拟合 三类现象同时出现时，晶格膨胀解释具有较强支撑。元素分布和局域配位结果分别检查固溶位点、表面沉积和杂相生成。
三、峰位右移通常对应哪类晶格变化？
1. 晶面间距减小时峰位向高角度移动
峰位右移的几何含义是晶面间距 d 减小。小半径离子替位、大半径离子脱出、晶格氧缺失后局部塌缩、氧化态升高导致金属-氧键缩短，以及压缩残余应力，都可能让某些衍射峰向高角移动。若多个主峰在保持相同晶体结构的前提下同步右移，通常可写成 晶格收缩 或晶胞参数减小。此时峰组仍属于同一晶相，结构模型不应换成另一套物相。

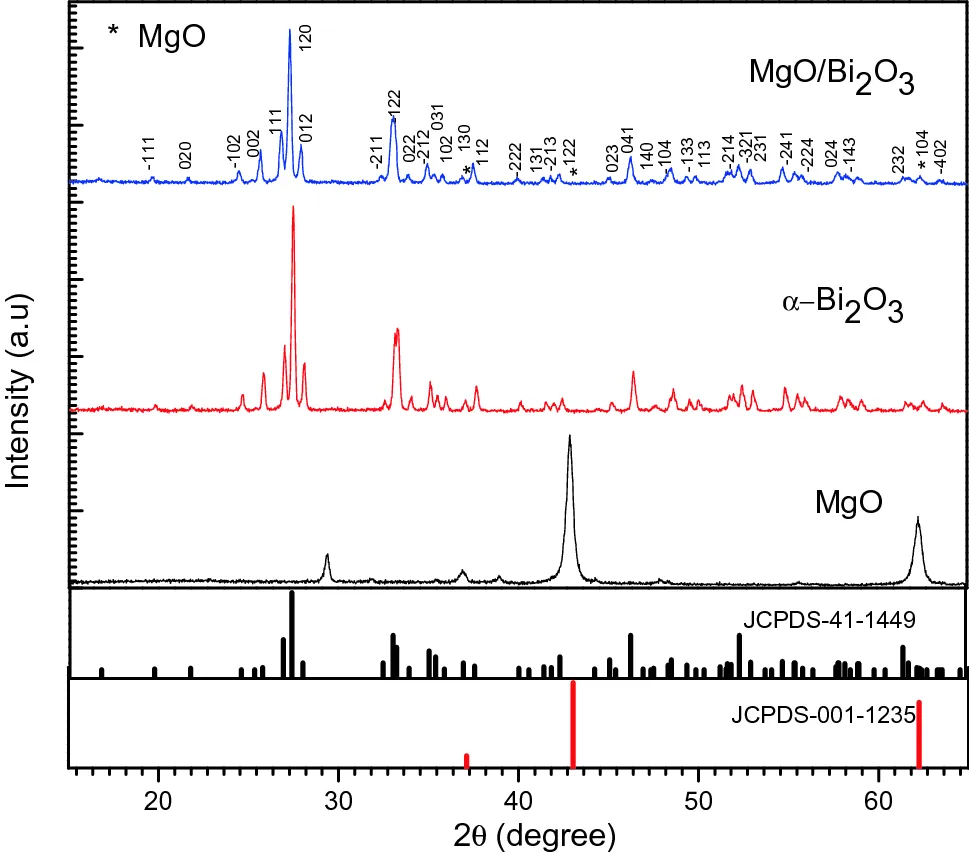

图4. MgO-Bi2O3 纳米复合材料的 XRD 原图，展示复合相、衍射峰位置和峰形差异，峰移判断前应固定相组成和主峰归属。DOI：10.1038/s41598-022-14811-9
右移在固溶和缺陷调控文章中很常见。较小离子进入替位位点时，平均 M-O 或 M-M 距离缩短；金属阳离子价态升高时，离子半径常减小，局部键长也可能收缩。右移方向 给出平均晶面间距减小，价态和配位 可由 XPS、XANES、EXAFS、Raman 或电子显微结果分别确认。不同表征信号对应不同空间范围，结果一致时结构解释由多种独立信号支撑。
2. 脱嵌和压缩应力会让部分峰右移
电池材料在脱锂、脱钠或脱钾时，某些晶面间距会缩小，另一些方向可能膨胀。薄膜样品受到基底约束时，面内压缩和面外伸长也会让不同 hkl 峰呈相反方向移动。各向异性晶格响应 是峰位判读中常见现象，单个峰右移只描述该组晶面。整套晶胞参数可把面内、面外和体积变化分开列出。

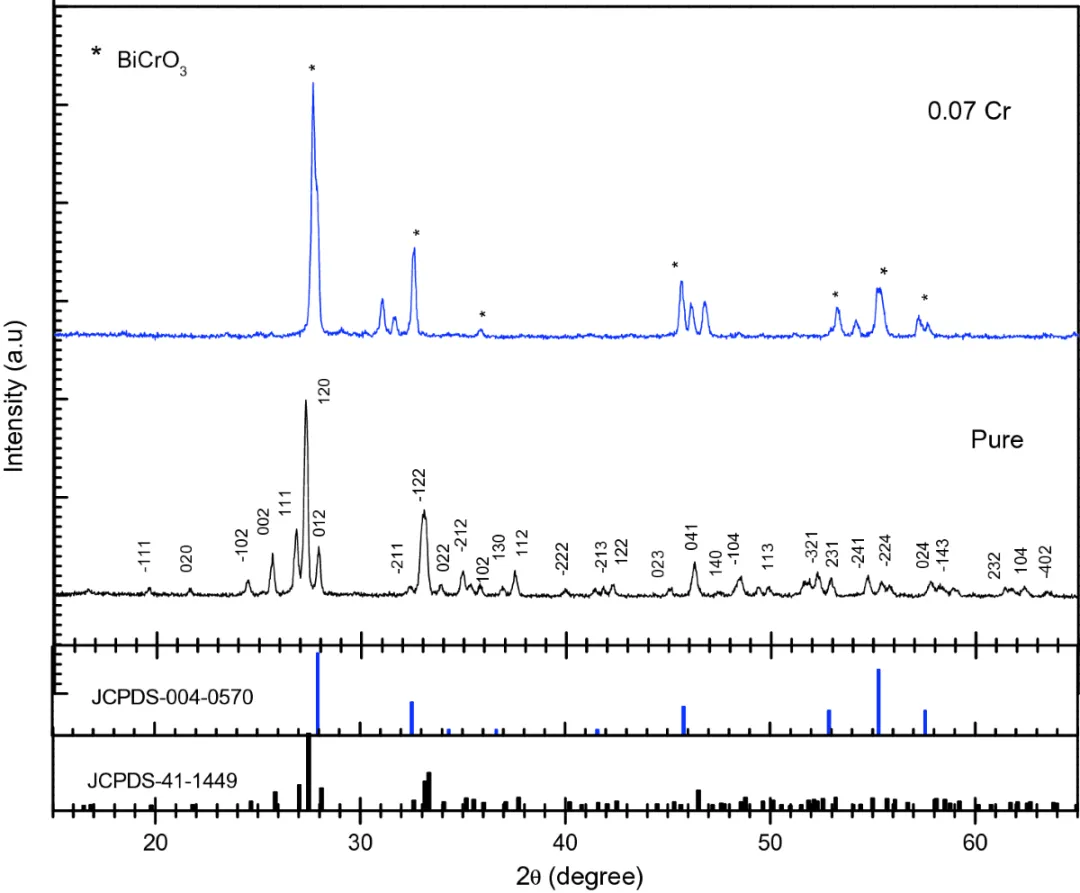

图5. Cr 掺杂 MgO-Bi2O3 纳米复合材料的 XRD 原图，展示掺杂后峰位、峰宽和结构参数变化，呈现离子半径、固溶和应变对峰位的共同影响。DOI：10.1038/s41598-022-14811-9
右移幅度也要看仪器分辨率。若移动小于峰拟合误差或小于标准样校准偏差，正文中宜描述为趋势而非确定晶格收缩。若峰中心、Rietveld 晶胞参数和同批重复样品都给出相同方向，高角移动 与晶格收缩、压缩应力或小半径替位的联系才有实测依据。高角区峰密度高，拟合窗口和背景模型对峰心的影响也会增大。
四、为什么有些峰会同向移动，有些峰不会？
1. 不同hkl晶面对不同晶胞参数敏感
同一相中，所有主峰都同向移动，常见于近似 各向同性晶胞膨胀或收缩。若只有 00l 峰移动明显，hk0 峰变化小，层状材料的 c 轴变化通常占主导；若高角峰移动幅度较大，微小 d 间距变化在高角区会放大为可见的 2θ 差值。hkl 选择性移动 常用于区分各向同性晶格变化和方向性应变。把各峰换算成 d 值或晶胞参数后，方向性变化会体现在 a、b、c 的差异上。
图6. 掺杂引起 XRD 峰位移动和晶格参数变化原图，展示不同掺杂样品的峰位和结构参数变化，呈现离子半径、价态和固溶对峰位方向的影响。DOI：10.1038/s41598-020-67900-y
多相样品还会让峰位读法变复杂。两套相近衍射峰重叠时，表观峰中心可能看起来在移动；实际情况可能是两相比例改变、肩峰增强或分峰模型变化。肩峰和峰分裂 对应两套晶格参数共存的可能性。若主峰由一个对称峰逐渐变成不对称峰，峰移数值要和峰形变化一起记录。半高宽、峰尾和残差能暴露隐藏相的贡献。
2. 相变和择优取向会改变表观峰中心
相变会产生新峰、峰消失或峰组重排，峰位移动只是其中一种外观。择优取向会改变峰强，若弱肩峰被强峰覆盖，拟合得到的中心也可能偏向强峰一侧。峰形函数、背景扣除和拟合范围同样会移动计算峰心，宽峰、重叠峰和低信噪比样品中的峰心误差会放大。拟合结果应同时列出峰心、峰宽、峰面积和残差。

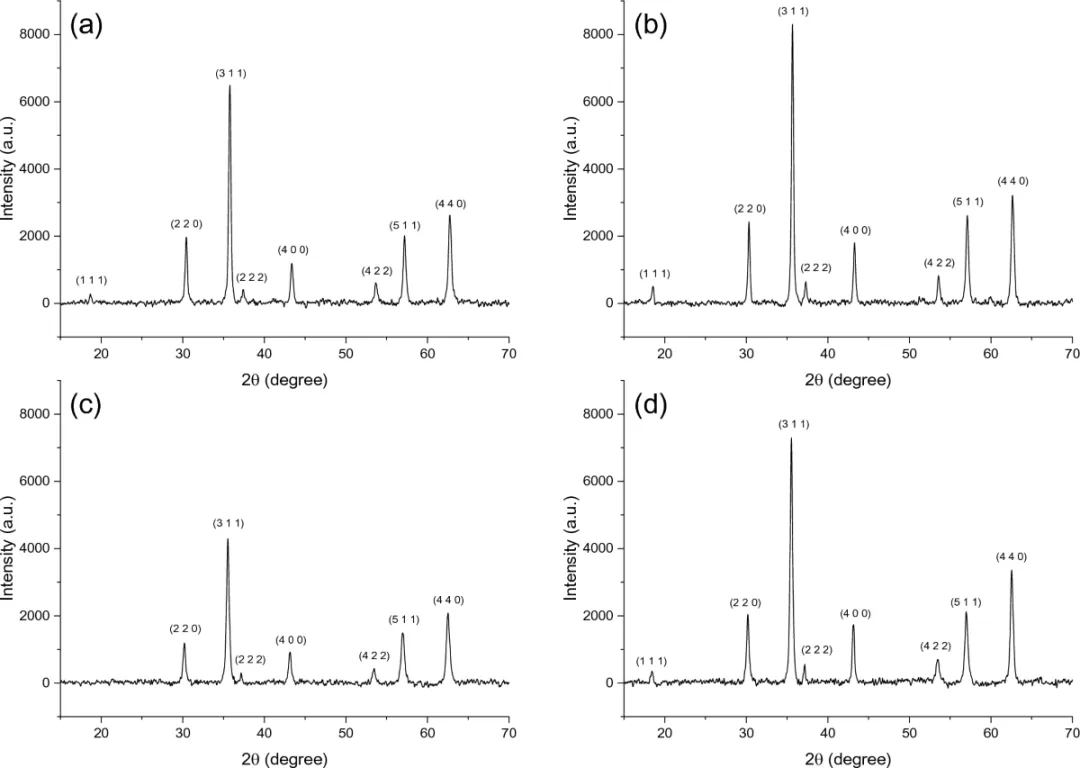

图7. ZnFe2O4 纳米颗粒局域结构和相演化表征原图，展示结构模型和相相关信息，肩峰、新峰或局域结构变化会影响峰位解释。DOI：10.1038/s41598-023-46960-w
峰位左移和右移应和整张图谱的峰组变化一起读取。若同一系列样品中峰数不变、峰形对称、峰位随组成连续移动，固溶或应变解释较自然；若出现新峰、宽峰或肩峰，相比例变化 与局域不均一也要进入分析。相变样品的峰位表述应同时列出新旧相名称和主要峰组。
五、怎样确认峰位移动来自材料结构？
确认峰移来源时，应排除仪器和处理误差。零点漂移、样品台高度偏差、透明样品的位移误差、Kα 双线处理和内标校准都会改变 2θ 位置。内标硅粉或标准样用于校正仪器零点；同一批样品采用相同扫描范围、步长、峰形函数和背景模型，峰心比较 具备可比性。仪器条件固定后，样品之间的峰位差对应样品结构来源，而非测试误差。
图8. XRD 精修和结构参数提取结果原图，展示拟合曲线、结构模型和参数输出，真实峰移可通过校准、全谱拟合和晶格参数共同确认。DOI：10.1038/s41598-024-75783-6
结构解释要把峰心转化为晶胞参数。单峰移动给出某一 hkl 的 d 值变化，全谱拟合 或 Rietveld 精修用于输出 a、b、c、α、β、γ、相比例、峰形参数和残差。若左移对应 a 或 c 增大，右移对应参数减小，并且残差没有系统偏差，晶格参数结果 能支撑峰移来自晶胞变化。晶胞参数还能显示峰位移动来自体积变化还是轴向变化。
显微和谱学结果用于区分不同来源。TEM/HRTEM 给出 局部晶面间距 和相界，SAED 或 FFT 给出局部倒易图样，EXAFS/PDF 反映短程键长，XPS/XANES 读取价态和配位变化，Raman/FT-IR 反映局域振动和对称性。若 XRD 右移同时伴随 EXAFS 键长缩短、价态升高和 HRTEM d 间距减小，晶格收缩解释就具有多种独立信号支撑。不同长度尺度的信号一致时，峰位方向可写成结构变化。
峰位方向对应具体结构量：左移对应这个晶面的 d 值增大，右移对应这个晶面的 d 值减小；多峰同步移动对应平均晶格参数改变；部分峰移动对应方向性应变、层间距变化或峰重叠；新峰和肩峰指向相变或两套晶格参数。峰位方向、峰组完整性、峰形变化和晶胞参数 同时记录，XRD 峰移表述限定为晶面间距、晶胞参数或相组成变化。峰位描述应包含晶面间距和晶胞参数，少写单纯的谱图方向。
