AI加速CFD,用图神经网络GNN!开启CFD秒级预测时代

点击文尾阅读原文查看

作者 | 仿真助手

首发 | 仿真秀App

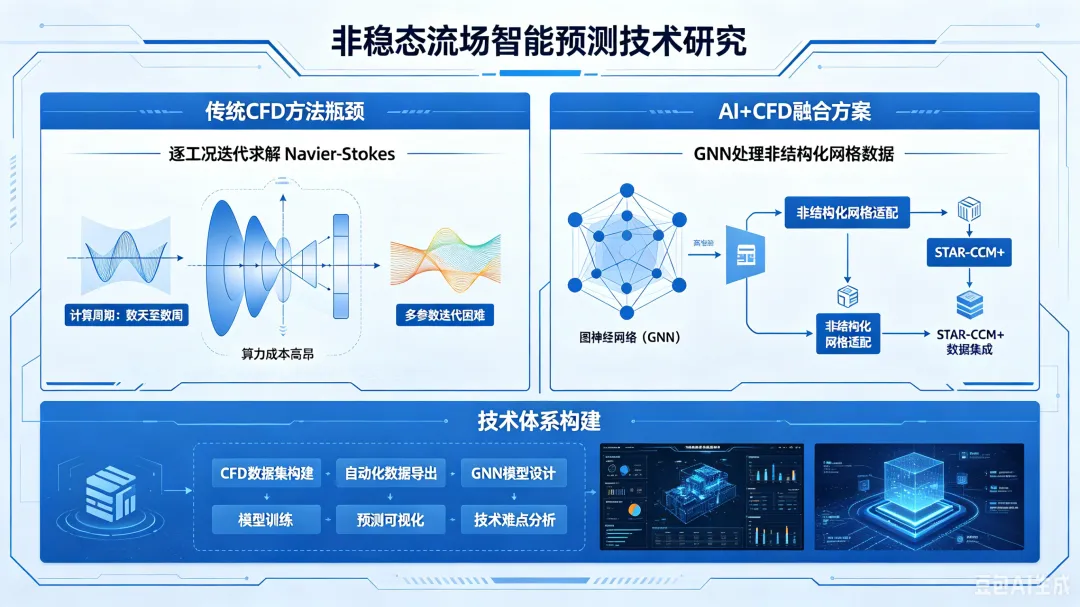

在航空发动机瞬态气动、汽车空气动力学、电子设备热管理等工程领域，非稳态流场精准预测是产品设计优化与性能验证的核心环节。这类场景普遍存在多工况切换、高维参数波动、长时间瞬态演化等特征，传统 CFD 方法需逐工况、逐时间步迭代求解 Navier-Stokes 方程，计算周期长达数天甚至数周，算力成本高昂，且难以支撑多参数快速迭代与实时预测需求。随着人工智能技术与仿真领域的深度融合，数据驱动仿真成为新一代智能仿真的核心发展方向，深度学习技术为解决传统 CFD 效率瓶颈提供了全新路径。

卷积神经网络（CNN）、循环神经网络（RNN）虽已在流场预测中得到初步应用，但受限于规则网格依赖、复杂拓扑适配性差等问题，难以适配 CFD 常用的非结构化网格场景。而图神经网络（GNN）凭借其处理非结构化拓扑数据的天然优势，与 CFD 网格数据结构高度契合，成为 AI+CFD 融合领域的主流技术选择。

本文围绕 STAR-CCM + 与 GNN 融合技术展开研究，构建完整的非稳态多工况流场快速预测体系，涵盖 CFD 数据集构建、自动化数据导出、GNN 原理与模型设计、模型训练、预测可视化及技术难点分析，最终通过典型案例验证技术方案的有效性，为工程领域智能流场预测提供技术支撑。

图神经网络（GNN）基本原理

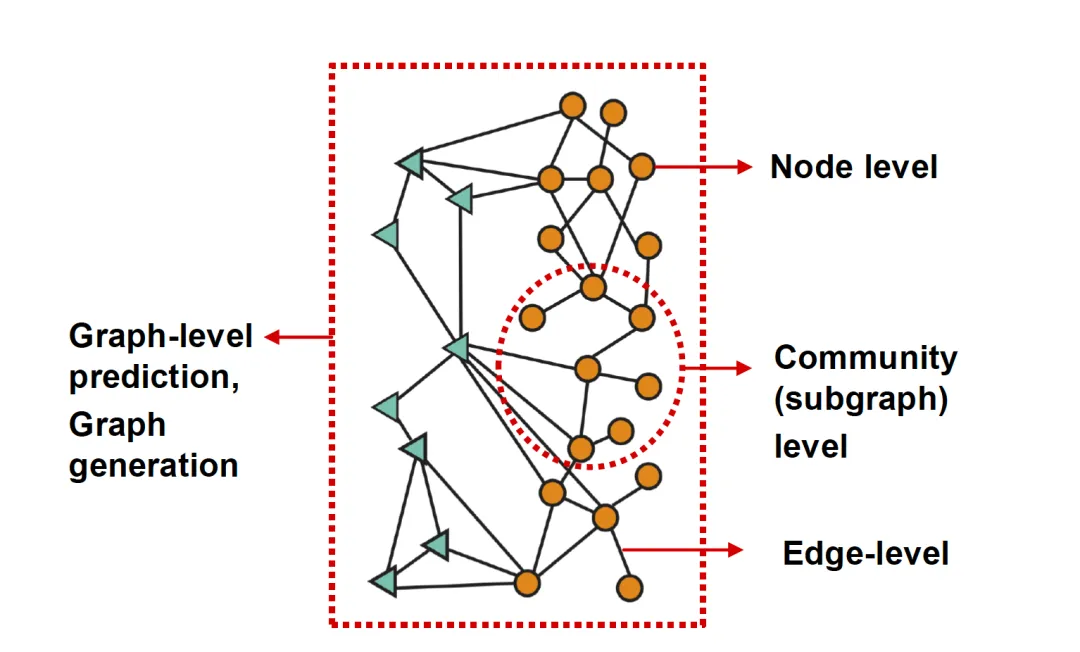

图神经网络是一类专门用于处理图结构数据的深度学习模型，核心是通过消息传递机制捕捉图中节点与边的关联特征，实现对非结构化数据的建模与推理。图作为 GNN 的核心输入，由节点（Node）、边（Edge）和特征（Feature）三要素构成，节点代表研究对象（如 CFD 网格单元），边代表对象间的连接关系（如网格邻接关系），特征则包含节点与边的属性信息（如几何尺寸、物理参数）。GNN 的核心工作机制为消息传递（Message Passing），即每个节点通过聚合相邻节点及连接边的特征信息，迭代更新自身特征，最终实现对全局图结构特征的提取与学习。

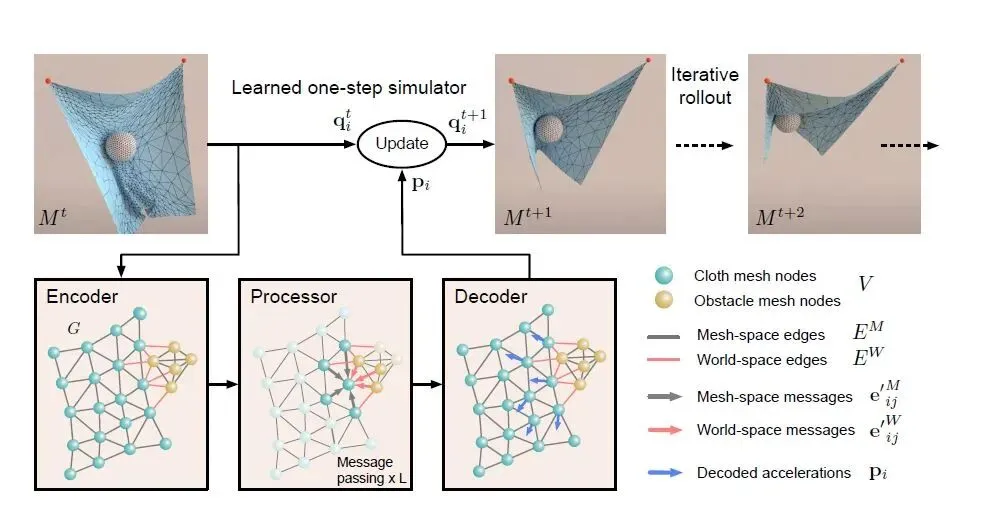

完整的 GNN 模型通常由编码器、处理器、解码器三大核心组件组成：编码器负责将原始低维节点与边特征映射至高维隐藏空间，完成特征的初步提取与编码；处理器通过多层消息传递层堆叠，反复聚合邻域信息，深层挖掘节点间的非线性关联与全局特征；解码器则将处理器输出的高维特征映射回原始输出空间，完成目标任务的预测（如流场物理量重建）。与传统深度学习模型不同，GNN 不依赖固定输入维度与规则结构，可自适应处理任意拓扑的图数据，为复杂非结构化场景的建模提供了核心技术支撑。

图神经网络应用于 CFD 流场预测的核心逻辑

GNN 应用于 CFD 流场预测，本质是将 CFD 非结构化网格直接转化为图结构数据，通过学习网格拓扑与流场物理特征间的映射关系，构建 CFD 仿真的代理模型，实现流场快速预测。其核心逻辑围绕 “网格 - 图映射、特征学习、流场重建” 三大环节展开。

首先，完成 CFD 网格到图结构的精准映射：将 CFD 网格单元定义为 GNN 节点，可灵活选择网格胞心、顶点或边界节点作为映射对象；将网格单元间的公共面连接关系定义为 GNN 边，刻画单元间的空间邻接关联；同时为节点与边匹配多维度特征，节点特征包含坐标、尺寸、速度、压力、边界类型等几何与物理信息，边特征包含面法向、单元间距、相邻单元物理差等关联信息，形成适配 GNN 输入的图数据样本。

其次，构建 GNN 模型完成特征学习：基于编码器 - 处理器 - 解码器架构搭建模型，编码器对节点与边特征进行高维编码，处理器通过多层消息传递捕捉流场的局部与全局演化规律，解码器实现流场物理量的重建输出。

最后，依托 CFD 数据集完成模型训练与预测：利用 STAR-CCM + 生成的多工况、长时间序列 CFD 数据作为训练样本，通过优化损失函数、调整训练策略，让 GNN 模型学习 CFD 仿真蕴含的流体物理规律；训练完成后，输入新工况的网格与初始流场数据，即可快速输出完整非稳态流场预测结果，替代传统 CFD 迭代求解过程。

图神经网络在 CFD 流场预测中的核心优势

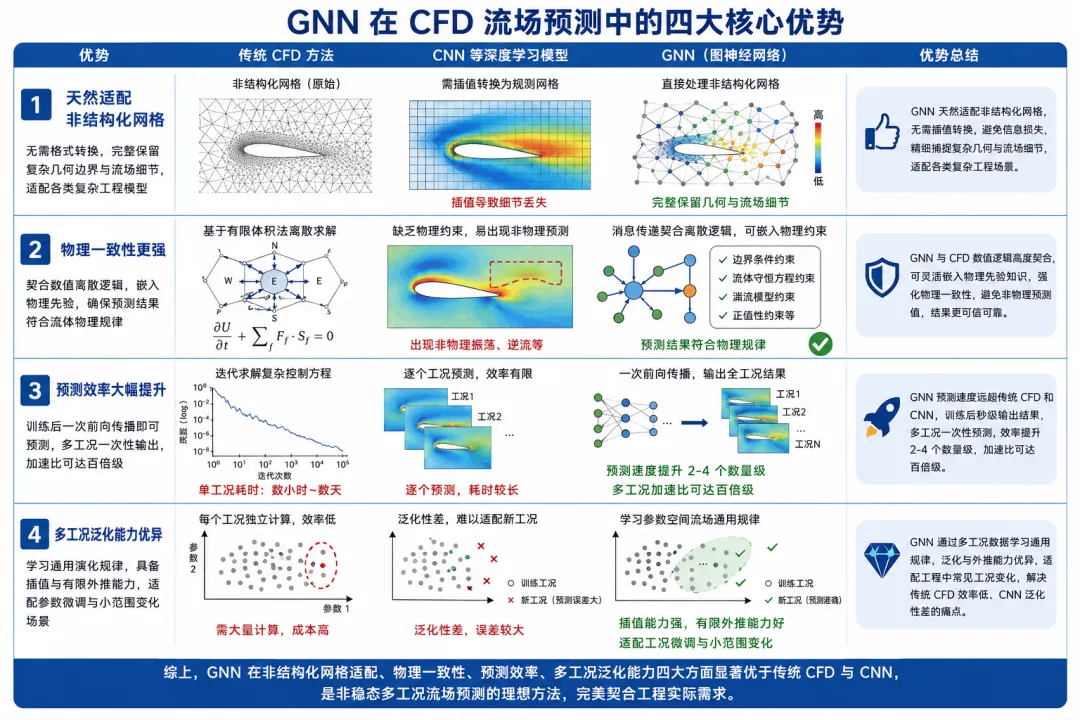

相较于传统 CFD 方法及 CNN 等深度学习模型，GNN 在 CFD 流场预测中具备四大核心优势，完美契合非稳态多工况流场预测的工程需求。

一是天然适配非结构化网格，CNN 依赖规则网格输入，需对 CFD 非结构网格进行插值转换，易导致流场细节丢失，而 GNN 可直接处理任意拓扑的非结构网格，无需格式转换，完整保留复杂几何边界与流场细节，适配各类复杂工程模型。

二是物理一致性更强，GNN 的消息传递机制与 CFD 有限体积法的数值离散逻辑高度契合，可精准捕捉网格单元间的物理相互作用，同时能灵活嵌入边界约束、流体守恒方程等物理先验知识，确保预测结果符合流体基本物理规律，避免出现物理不合理的预测值。

三是预测效率大幅提升，传统 CFD 需迭代求解复杂控制方程，非稳态多工况仿真耗时数天，而 GNN 训练完成后仅需一次前向传播即可完成流场预测，预测速度较传统 CFD 提升 2-4 个数量级，多工况场景下可一次性输出全工况结果，加速比可达百倍级。

四是多工况泛化能力优异，GNN 通过多工况数据训练，可学习参数空间内流场的通用演化规律，具备良好的插值预测能力与有限外推能力，能适配工程中常见的工况微调与小范围参数变化场景，解决传统 CFD 多工况计算效率低、CNN 泛化性差的痛点。

图神经网络预测流程

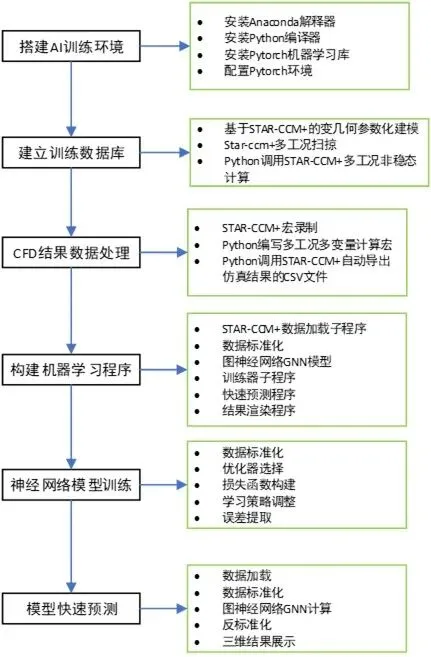

图神经网络预测流程首先搭建包含 Anaconda、Python 及 PyTorch 的 AI 训练环境，随后通过 STAR-CCM + 的变几何参数化建模与多工况非稳态计算建立训练数据库，再利用宏录制与 Python 脚本实现 CFD 结果的自动导出与数据处理；接着构建包含数据加载、标准化、图神经网络（GNN）模型、训练器及可视化模块的机器学习程序，并通过优化器、损失函数与学习策略调整完成神经网络模型训练；最终实现基于 GNN 的快速预测，经数据加载、标准化、模型计算与反标准化后，输出三维仿真结果。

STAR-CCM + 非稳态多工况数据集构建

高质量 CFD 数据集是 GNN 模型性能的核心决定因素，数据质量直接划定模型精度上限，非稳态流场的强时间相关性与工程场景的多工况特性，要求数据集具备完整性、多样性与代表性。

基于 STAR-CCM + 构建数据集，首先开展参数化几何建模，以参数化设计为核心，构建基础流体域几何，将长度、半径、间距等关键尺寸设为可变参数，实现几何形状的灵活调整。随后进行非结构网格划分，非结构网格与 GNN 图结构天然适配，网格单元、面可直接对应图的节点与边，精准拟合复杂几何边界，无需额外格式转换。

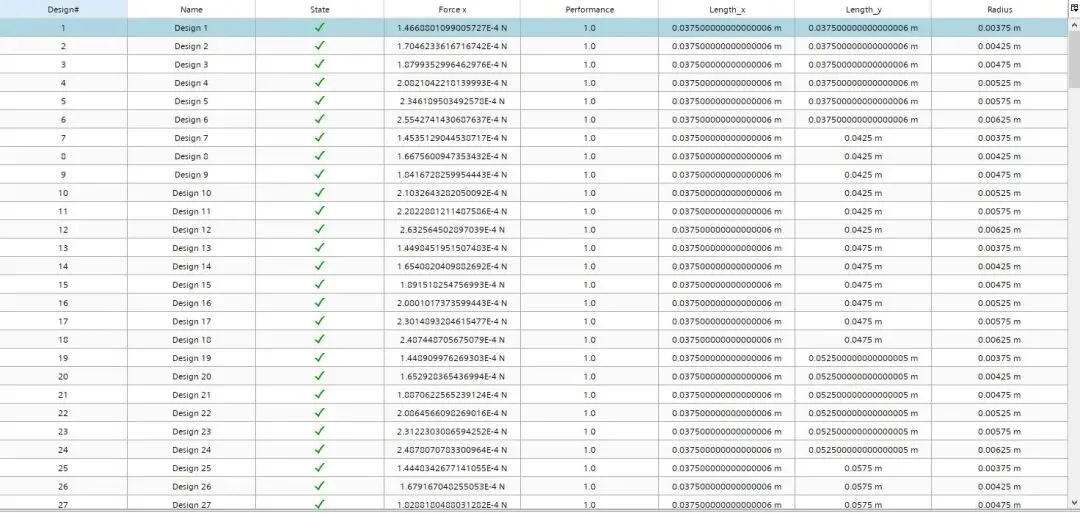

在此基础上，依托 STAR-CCM + 的 Design Manager 模块开展参数驱动多工况自动化计算，将几何、边界、材料等参数设为变量，通过 DOE 模块生成正交试验、随机采样等多工况样本组合；通过参数脚本自动修改入口速度、出口压力等边界条件，结合批处理功能与 HPC 并行计算策略，自动提交并批量执行仿真任务。针对非稳态数据，采用时间窗口采样、数据降采样、稳态与瞬态混合采样相结合的策略，选取瞬态流场演化关键时间区间，保留涡旋脱落、流场突变等核心瞬态特征，平衡数据规模与特征完整性，最终构建覆盖多工况、全时间序列、多物理场的高质量 CFD 标注数据集。

STAR-CCM + 与 Python 自动化数据导出

人工导出 CFD 数据存在效率低下、格式不统一、数据一致性难以保证等问题，无法满足 GNN 训练对大规模、标准化样本的需求，自动化数据导出是衔接 CFD 仿真与 GNN 训练的关键环节。

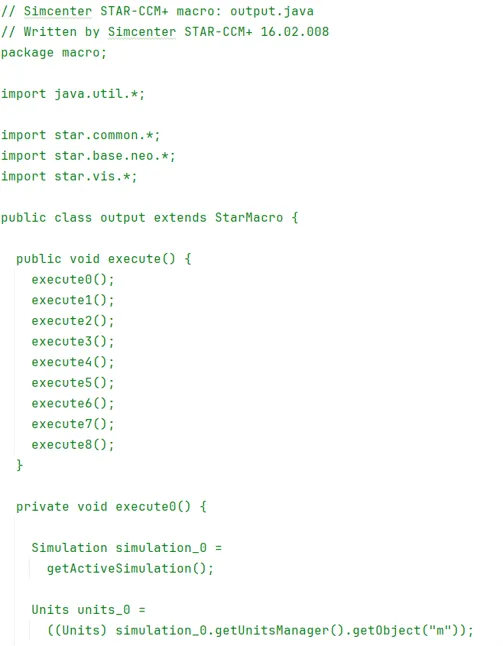

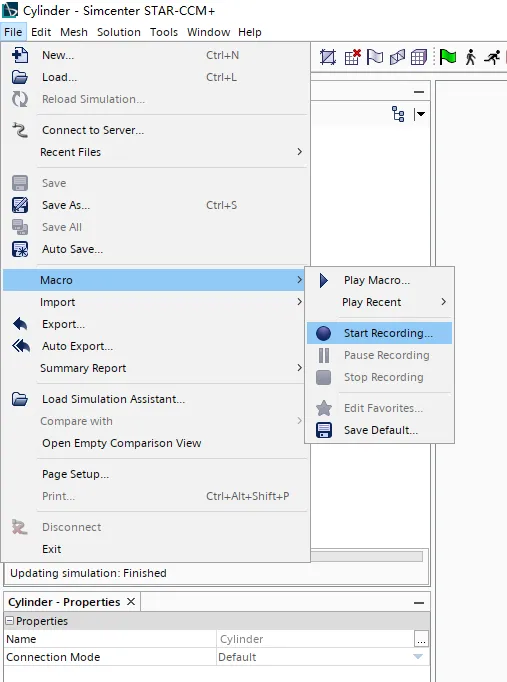

基于 STAR-CCM + 宏录制功能实现数据导出自动化，STAR-CCM + 内置 Java 宏录制机制，可自动记录用户操作流程并生成可复用脚本，通过录制宏封装网格导出、场变量提取等操作；利用宏脚本批量导出网格拓扑数据与流场场变量，网格数据包含节点坐标、单元连接关系，场变量数据涵盖压力、速度、温度等核心物理量；针对非稳态仿真，通过宏脚本实现多时间步批量导出，自定义文件命名规则，关联工况编号、时间步、物理量类型，实现海量数据的有序归档与快速检索。

同时，通过 Python 实现与 STAR-CCM + 的联动，利用 Python 的 subprocess 模块调用 STAR-CCM + 批处理命令，结合 bat 脚本封装仿真启动、数据导出等操作，适配 HPC 集群调度系统；编写 Python 自动化脚本，实现全流程无人干预操作，自动修改工况参数、启动求解器、调用宏导出数据、按工况与时间步归档数据，确保数据生成的高效性、一致性与标准化，为后续数据预处理与模型训练提供可靠数据支撑。

基于 PyTorch 的 GNN 网络架构设计

依托 PyTorch 深度学习框架搭建 GNN 流场预测模型，首先完成开发环境配置，基于 Anaconda 创建独立虚拟环境，隔离依赖包版本冲突；配置 CUDA 与 GPU 加速环境，大幅提升模型训练与推理效率；安装 PyTorch 框架及 PyTorch Geometric 库，为 GNN 模型搭建提供核心算力与算法支持。

数据加载模块是模型输入的关键，自定义数据集类解析 VTK 网格文件、CSV 流场数据，将 CFD 网格拓扑转换为图结构，关联对应时间步的流场特征，构建适配 GNN 输入的样本数据；设计支持图数据批量处理的 DataLoader，通过图批处理机制整合多个图样本为批次数据，优化批次划分逻辑，平衡批次规模与显存占用，保障数据加载效率与训练稳定性。

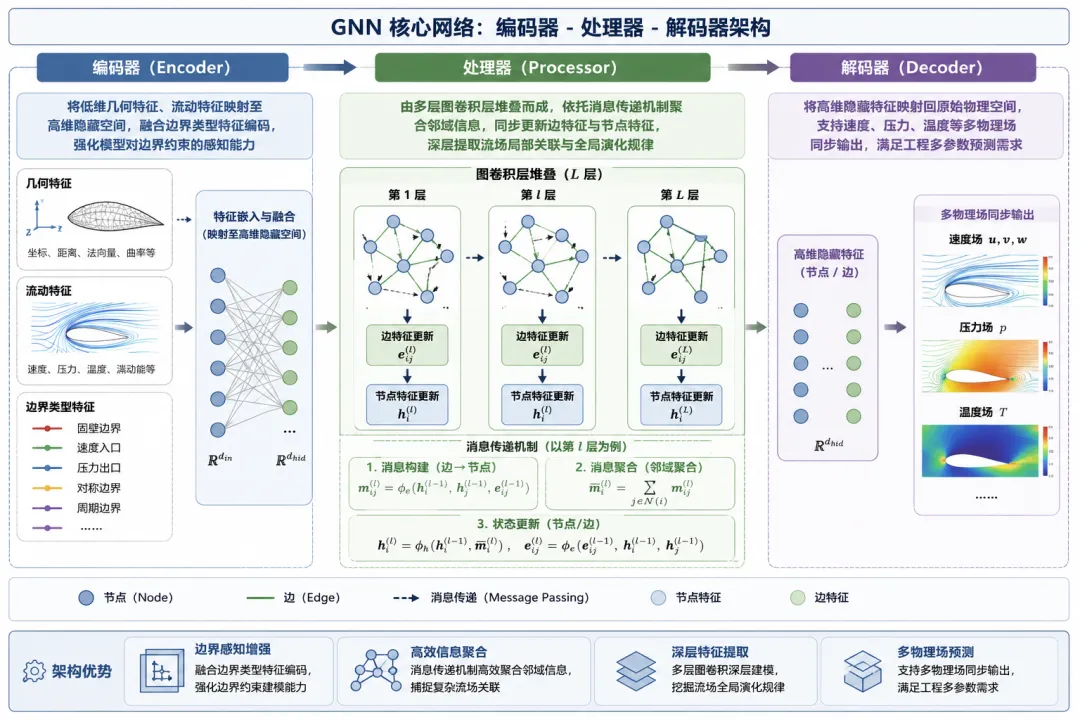

GNN 核心网络采用编码器 - 处理器 - 解码器架构，编码器负责将低维几何特征、流动特征映射至高维隐藏空间，融合边界类型特征编码，强化模型对边界约束的感知能力；处理器由多层图卷积层堆叠而成，依托消息传递机制聚合邻域信息，同步更新边特征与节点特征，深层提取流场局部关联与全局演化规律；解码器将高维隐藏特征映射回原始物理空间，支持速度、压力、温度等多物理场同步输出，满足工程多参数预测需求。

同时设计辅助模块提升模型性能，边界类型定义模块对入口、出口、壁面等边界节点进行独热编码，强制预测结果满足边界约束；数据标准化模块采用均值方差归一化消除量纲差异，预测阶段通过反标准化还原真实物理量纲；噪声模块在训练数据中注入高斯噪声，增强模型抗干扰能力，缓解过拟合问题，提升长时间预测稳定性。

非稳态多工况 GNN 训练方法

针对非稳态流场的时间连续性与多工况的参数多样性，设计适配的 GNN 训练方法，保障模型预测精度与泛化能力。非稳态时间序列学习采用历史窗口输入模式，将当前时刻及前 N 个时间步的流场数据作为输入，利用时间序列连续性捕捉流场演化趋势，通过窗口大小优化平衡历史信息利用率与模型复杂度；时间推进预测采用自回归与滚动预测结合模式，自回归模式逐时间步预测，利用前一步结果作为后一步输入，滚动预测实现长时间序列连续推演，适配非稳态流场长时间演化预测需求。

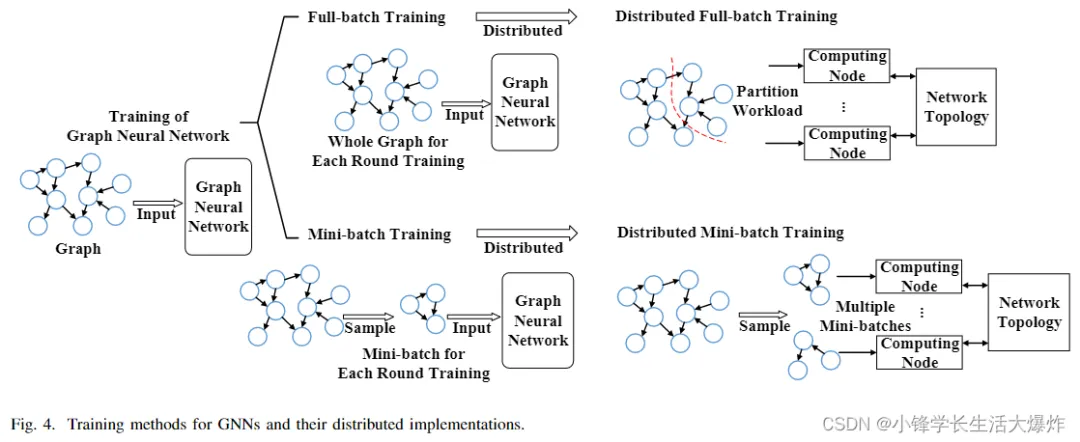

多工况联合训练重点强化模型泛化能力，训练数据覆盖几何参数、边界条件的合理波动范围，保障模型参数空间内的插值与有限外推能力；采用样本随机打乱机制避免工况顺序依赖，引入课程学习策略，先训练简单工况、再逐步增加复杂工况样本，降低训练难度、提升稳定性。

损失函数设计兼顾预测精度与物理合理性，采用 L1、L2、RMSE 组合损失计算预测流场与 CFD 真值误差，重点优化涡核、边界层等关键区域精度；构建多变量加权联合损失，平衡速度、压力、温度等物理量预测精度，根据工程需求调整权重。模型训练过程依托 GPU 加速，采用混合精度训练降低显存占用、提升训练速度；针对梯度爆炸、误差累积、预测漂移等稳定性问题，采用梯度裁剪、学习率动态调整、正则化等策略；通过断点续训定期保存模型权重，训练中实时在验证集评估性能，保存最优权重，避免过拟合，保障模型泛化能力。

GNN 非稳态流场预测与可视化

训练完成的 GNN 模型可实现非稳态流场的快速精准预测，推理流程简洁高效，输入目标工况的网格数据、初始流场数据与边界条件，加载最优模型权重，通过时间推进预测机制逐时间步推演流场状态，输出完整非稳态流场时间序列预测结果。

预测效率优势显著，GNN 预测速度较传统 CFD 提升 2-4 个数量级，传统 CFD 数小时完成的仿真，GNN 仅需数分钟即可完成，多工况场景下加速比可达百倍级，大幅提升工程预测效率。

数据渲染与后处理环节依托 Python 可视化工具实现多维度结果呈现，基于 Matplotlib、PyVista、VTK 等库，PyVista 适配非结构网格三维可视化，VTK 支持复杂流场结构渲染，Matplotlib 用于二维截面云图与物理量曲线绘制；并行渲染 CFD 真值与 GNN 预测结果的压力云图、速度云图、速度矢量图，直观对比流场分布差异，提取关键截面物理量曲线量化预测误差；按时间序列逐帧渲染流场云图，合成非稳态流场演化动画，导出 GIF、MP4 格式文件，直观展示涡旋脱落、边界层演化等瞬态动态过程，便于工程结果汇报与机理分析。

GNN 在 CFD 中的关键技术难点

尽管 GNN 在 CFD 流场预测中优势显著，但实际工程应用仍面临多项关键技术难点，制约其大规模工业化推广。

一是大规模网格训练难题，三维复杂工程模型网格规模可达百万级甚至千万级，直接转换为图数据会导致显存瓶颈与图规模爆炸，如何实现大规模图数据的高效存储、分块训练与特征压缩，是工程化应用的首要难题。

二是长时间非稳态预测误差累积，滚动预测模式下前一步误差会传递至后一步，随时间步增加误差持续累积，引发预测漂移，长时间后预测结果严重偏离真值，如何设计误差抑制机制、优化时序预测策略，保障长时间预测稳定性，是核心技术难点。

三是多工况泛化能力不足，训练数据难以覆盖所有实际工况，未知工况与训练数据存在数据分布偏移，模型易出现外推失效、精度大幅下降问题，如何提升模型参数空间外的泛化能力，是制约推广的关键。

四是工业级应用挑战，工业场景涉及三维复杂模型、多物理场耦合，流场演化规律更复杂，对模型精度、稳定性、实时性、可解释性要求更高，当前 GNN 模型在这些方面仍存在明显短板，需进一步技术突破。

案例解析：圆柱绕流非稳态多工况流场预测

圆柱绕流是典型的非稳态流动场景，存在周期性涡旋脱落现象，广泛用于验证流场预测模型性能，本案例基于 STAR-CCM + 与 GNN 开展非稳态多工况流场预测，验证技术方案有效性。

案例数据集构建阶段，基于 STAR-CCM + 参数化建模，设置圆柱直径、位置为可变参数，生成差异化工况；每组工况开展非稳态仿真，采集 200个关键时间步的网格拓扑数据与流场数据，构建包含 216个样本的标注数据集，按 9:1 比例随机划分训练集、测试集，保障数据多样性与代表性。GNN 模型构建与训练阶段，采用编码器 - 处理器 - 解码器核心架构，网格节点定义为胞心，边基于网格邻接关系构建，节点特征融合几何坐标、速度、压力及边界类型信息；依托 GPU 加速训练，迭代 100 轮后保存验证集误差最优模型，模型验证集流场预测精度表现优异。

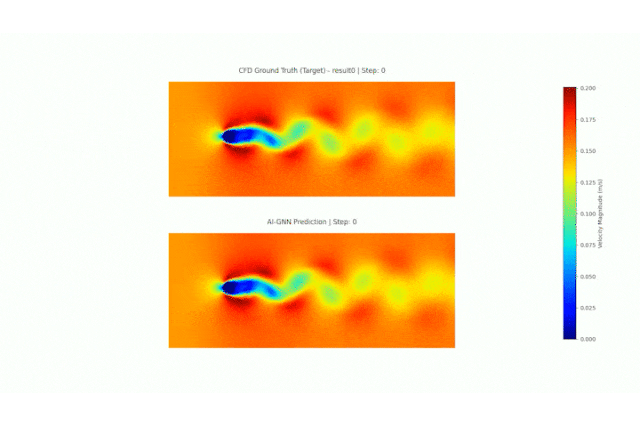

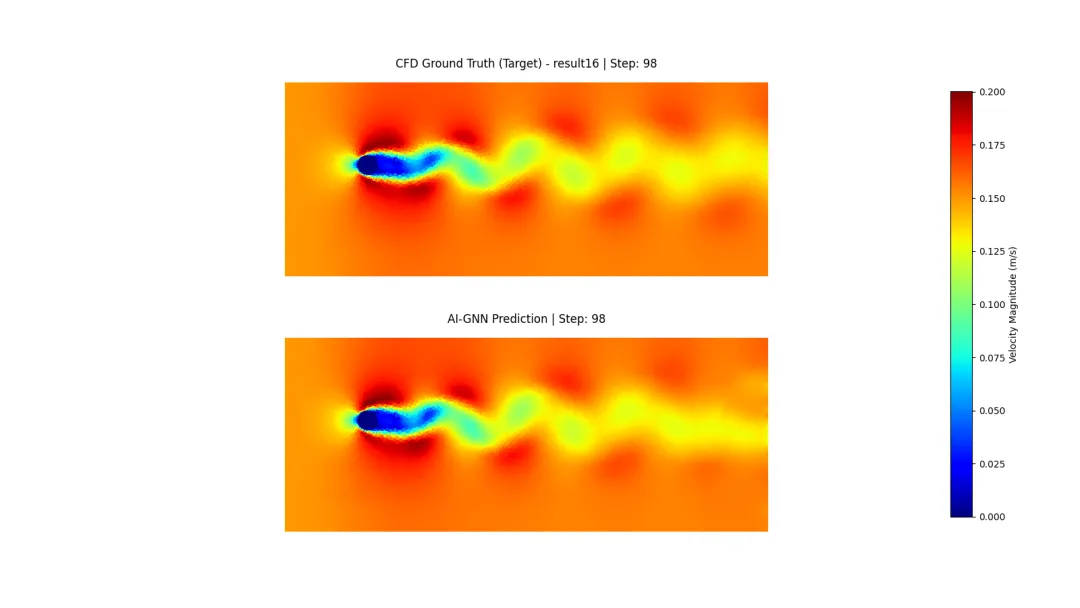

预测结果与分析显示，GNN 模型可精准捕捉圆柱绕流的周期性涡旋脱落特征，预测流场云图与 CFD 真值高度吻合，涡核位置、脱落周期预测误差极小；效率方面，单工况非稳态流场预测仅需 5秒钟，较传统 CFD 仿真加速巨大，多工况批量预测加速比可达百倍级；泛化性方面，未知工况预测误差小于 3%，展现出良好的多工况插值预测能力。该案例充分验证了 STAR-CCM + 与 GNN 融合技术在非稳态多工况流场预测中的有效性与优越性，为航空航天、能源动力、汽车工程等领域的智能流场预测提供了可复用的实践参考。
