仿真结果与现场不符,问题一定出在软件吗?

在产品研发与工艺设计领域，有限元仿真已成为不可或缺的技术手段。

无论是模锻成形、坯料加热、热处理变形，还是组织性能预测，在试制之前先做一轮仿真分析，可提前模拟实际工况，预测产品性能，为设计决策提供科学的数据支撑。

然而在实际工程应用中，仿真预测结果与现场试模或量产数据也常常出现偏差，这时，工程师的第一反应往往是——“这个软件不准”、“求解器有问题”。

这一判断在行业内相当普遍，但它真的准确吗？

本文将从有限元分析的本质出发，系统拆解导致仿真与现场不一致的多重因素，并结合 SupreForm 塑性成形仿真平台的设计思路，说明如何从工具层面和使用层面共同缩小这一鸿沟。

仿真不是现实的“镜像”

要理解仿真偏差，首先需要正视一个基本事实：有限元分析本质上是对物理过程的数学近似，而非完美复制。

从 CAD 几何模型的导入，到网格的离散化，再到材料本构模型的选择和边界条件的设定——每一步都蕴含着对复杂现场的简化与假设。这些简化在计算机理解与求解过程中是必要且合理的，但它们同时也为最终结果注入了不可避免的误差。

换句话说，仿真软件在数值计算层面可以做到高度精确，但它所求解的那个“问题”，与车间里真实发生的那个“过程”之间，天然存在差距。

这一差距并非软件本身的缺陷，而是数值仿真作为一种工程方法的内在属性。将偏差完全归咎于软件，无异于忽略了方法链条上其他关键环节的影响。

影响仿真精度的五大因素

既然偏差不应被简单归因于软件本身，那么可能影响结果可靠性的因素都有哪些呢？下面，我们就从材料、边界、网格、几何和求解设置等多个环节逐一拆解。

塑性成形仿真高度依赖材料本构模型及其参数。弹性模量、泊松比、屈服强度、硬化指数、温度依赖关系——这些参数在仿真中往往被假定为确定的常量或变化曲线。然而现实中的材料性能受批次差异、热处理历史、各向异性等多重因素影响，往往与数据库中的标准值存在偏差。以常见的 45 钢为例，不同炉次之间屈服强度的波动可达±30 MPa，若仿真中直接沿用默认材料库数值而未针对实际批次进行校准，偏差几乎不可避免。

边界条件是仿真中最容易被低估的误差来源。模具温度、环境温度、摩擦系数、传热系数、接触换热条件——这些参数在仿真界面中是可以精确填写的数字，但在现场，这些数字却是会受生产节拍、润滑状态、设备状态等因素影响的动态变量。以锻模与坯料的界面换热系数为例，其数值会随氧化皮厚度、润滑剂分布和接触压力的变化而实时改变，仿真中使用单一常量本就无法完全复现这一复杂过程。

网格是有限元计算的基石。有限元仿真本质上是把连续实体离散成有限数量的单元。网格过粗则无法捕捉应力梯度，网格过细则计算成本激增。更关键的是网格质量指标——雅可比行列式不达标、长宽比过大、单元形状畸变等，都会引入数值误差。尤其在大变形塑性成形中，初始网格可能会随着材料流动在计算过程中被严重扭曲，若不进行自适应重剖分，求解精度将持续恶化。

很多仿真偏差并不出现在求解阶段，而是在建模阶段就已经埋下。仿真中使用的几何模型通常是理想的 CAD 模型，忽略了制造公差、模具弹性变形、表面粗糙度等实际因素。为了提高计算效率，减少不必要的网格复杂度，工程师通常会做一定几何清理，比如删除小倒角、小孔、微小间隙、螺纹或不影响主结构的细节。而这些在建模阶段看似无害的清理操作，最终都可能转化为仿真与现场之间的显著偏差。例如，一个微小的圆角简化可能恰恰是应力集中的关键位置，而被忽略的装配间隙可能彻底改变接触区域的应力分布。

除了材料、边界、几何和网格，求解参数同样会影响仿真结果。时间步长、收敛准则、迭代算法的选择，都将直接影响求解精度与稳定性。步长过大会导致结果震荡，收敛准则过松会使误差累积，接触算法的选择不当则可能导致计算不收敛或接触面过度穿透。软件默认参数通常是兼顾通用性、稳定性和计算效率的推荐结果，但默认设置并不意味着适合所有工况。复杂问题仍然需要基于工程师对物理问题的深刻理解进行调整，而非简单依赖软件默认值。

SupreForm：从工具设计层面缩小仿真与现实的差距

认识到偏差的多源属性后，下一个问题是：仿真平台可以在哪些方面帮助工程师降低偏差风险？SupreForm塑性成形仿真云平台，在架构设计上提供了以下针对性能力。

传统仿真往往是单工序孤岛——模锻只算模锻，热处理只算热处理，不同工序之间的物理场数据无法传递。但实际工艺中，前道工序的残余应力、温度分布、组织状态会显著影响后道工序的结果。

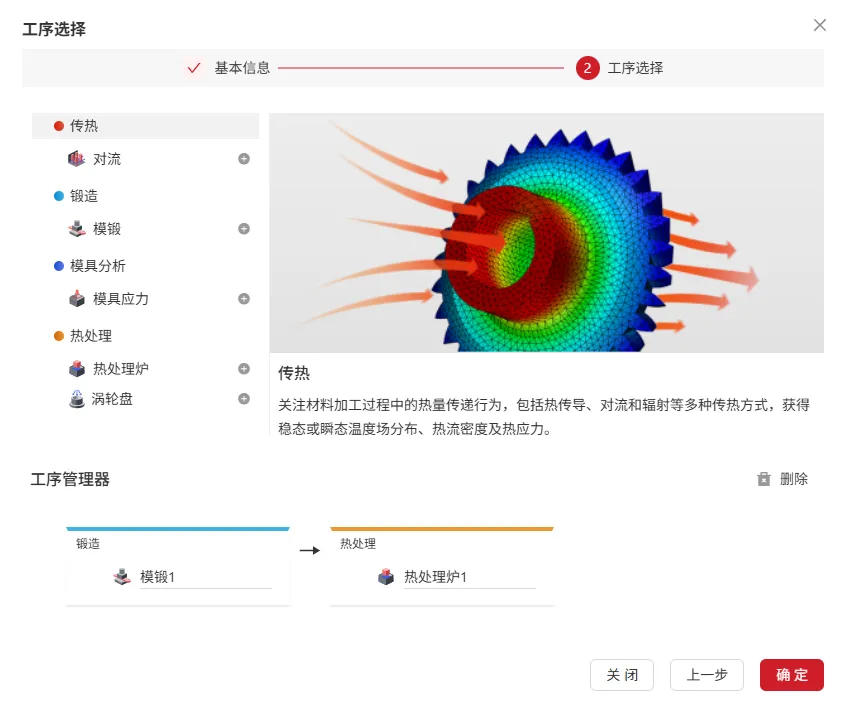

SupreForm 的工序继承机制允许后置工序复制前置工序的结果数据（温度场、应力/应变场、组织场），通过基于形状函数的插值算法实现场数据的精确映射。这一设计使得模锻+热处理或锻造+模具应力的全流程链式仿真成为可能，从根本上避免了因工序割裂分析而引入的系统性偏差。

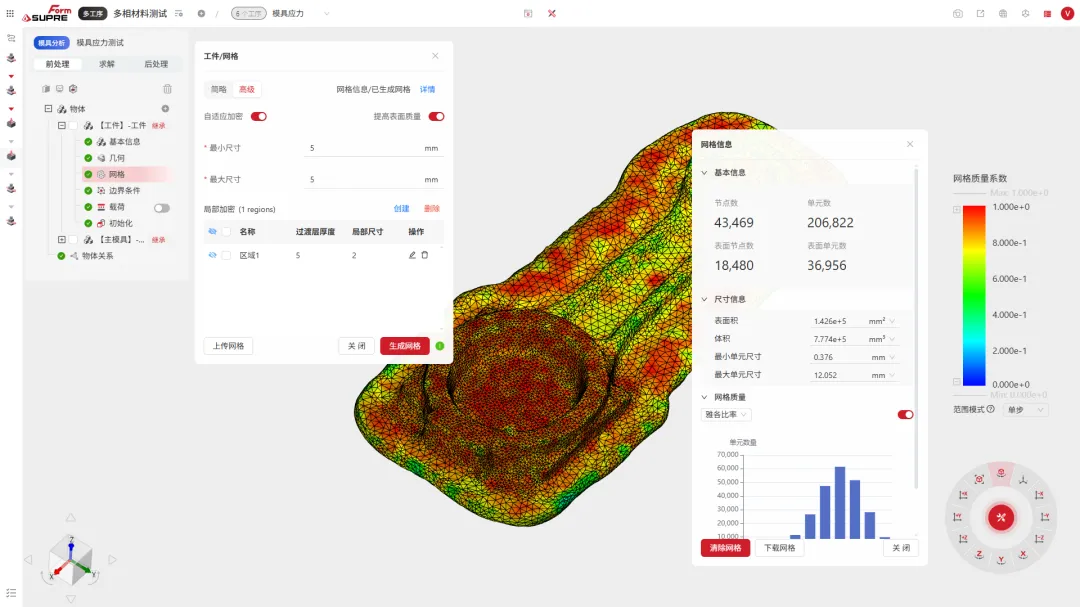

SupreForm 在网格划分模块中内置了质量评估工具，支持以雅可比比率等指标生成柱状图，并在模型上以云图形式直观展示网格质量分布。

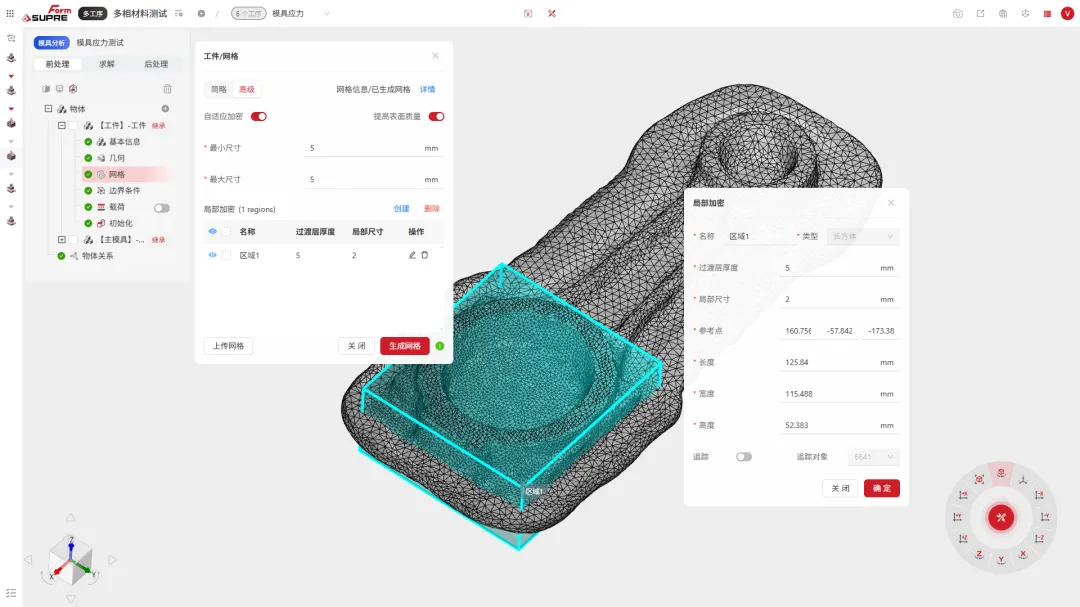

工程师在提交计算前即可识别潜在的网格问题区域，并利用自适应加密、局部加密等功能进行针对性优化，避免因网格质量不佳导致的结果失真。同时，平台支持上传外部专业网格文件，为高级用户的使用保留了充分的灵活性。

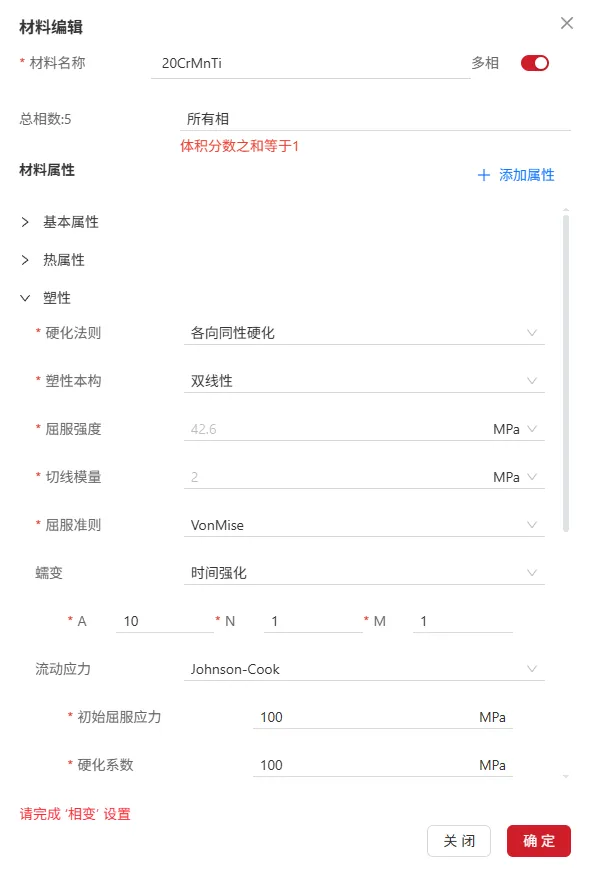

SupreForm 内置了统一的材料数据库，工程师可在仿真树中对每个物体单独选定材料，避免手动输入带来的参数错误。

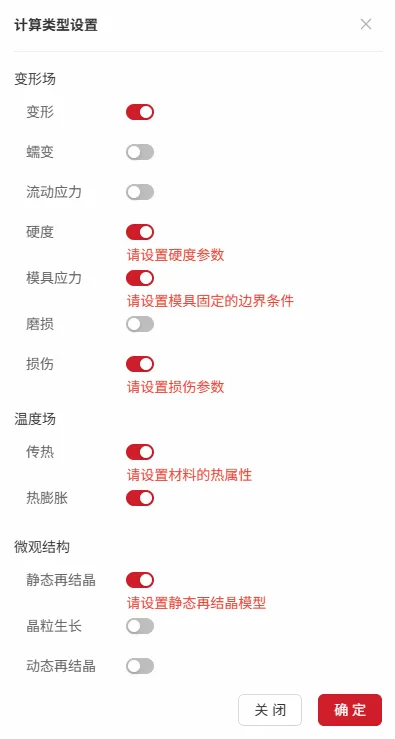

同时，平台在整个仿真流程中设置了多重校验机制——从文件上传的格式验证，到求解前的配置完整性检查，再到作业状态的实时反馈——确保每一步操作都在可控范围内，减少因人为误操作导致的偏差。

仿真软件的正确“打开方式”

回到仿真应用的本质，有限元仿真不是一台“输入参数、输出真理”的黑箱机器。它的价值不在给出一个绝对准确的答案，而在提供一个逼近真实物理过程的有效路径。

实现这一价值，取决于三个层面的协同：

▸ 输得准：以实际批次的材料数据替代默认值，以现场实测的边界条件替代经验估算值。

▸ 算得对：合理选择本构模型与网格策略，善用链式仿真打通多工序之间的数据传递，避免割裂分析。

▸ 验得实：将仿真结果与现场试模数据、金相检测、硬度分布进行系统比对，建立仿真—试验—修正—固化的闭环。

当偏差出现时，与其第一时间质疑软件，不如回到工程逻辑的本源思考：

• 我的输入条件是否真实？

• 我的建模假设是否合理？

• 我的分析范围是否涵盖了问题的全貌？

多数情况下，答案就在这三个反问之中。

结语

“仿真结果与现场不一致”是塑性成形工程中的常见现象，但它不应成为否定仿真价值的理由，更不应简单归咎于软件工具本身。

准确地说，偏差是一个信号，它提示我们模型中还有一些尚未被充分理解的物理因素，或者仿真的范围还没有覆盖到真实工艺链中那个真正关键的环节。

SupreForm 通过工序继承、网格质量评估、集成材料库和多重校验等设计，为工程师提供了靠近真实问题的工具路径。但要最终弥合仿真与现场的差距，仍需要工程师具备跨工序的系统思维、严格的数据对标意识，以及不盲信也不盲否的批判精神。

把仿真当作一个持续迭代的对话过程，而非一次性的计算任务——这或许才是解开误区的最好方式。
