夜雨聆风
在钙钛矿太阳能电池（PVSCs）向着更高效率迈进的道路上，如何实现晶体生长的精准控制，始终是核心挑战之一。两步沉积法虽具优势，但作为模板的碘化铅（PbI₂）薄膜，其复杂的晶面特性常常导致后续钙钛矿晶体生长无序，并引入缺陷和残留物，最终制约器件性能与寿命。
近期，一项发表于《Angewandte Chemie》的研究为我们带来了全新思路。研究团队通过在PbI₂前驱液中引入一种名为“2-苯氧基乙酰亚胺盐酸盐（PhOAaCl）”的添加剂，成功实现了对PbI₂晶体生长的精密调控。
✨核心策略：构建(001)优先取向的PbI₂模板

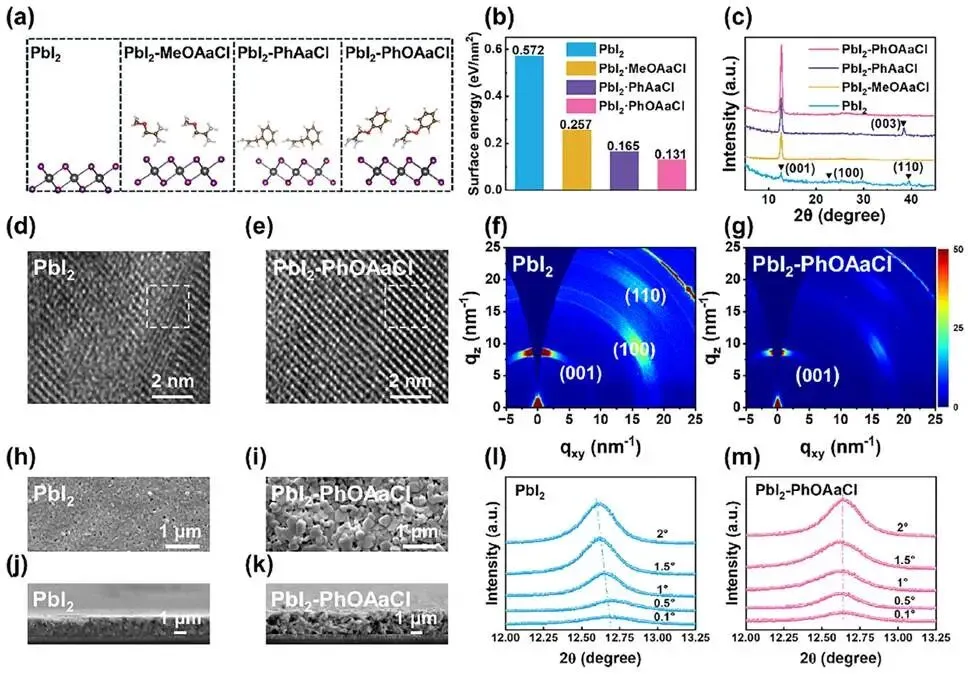

PhOAaCl的引入，显著降低了PbI₂的表面能，促使PbI₂薄膜形成高度(001)晶面优先取向的晶体结构，并使其表面变得疏松多孔。这种理想的模板不仅减少了自身缺陷，更为后续反应创造了绝佳的“生长基底”。
⚛️机理揭示：热力学与动力学的协同优势

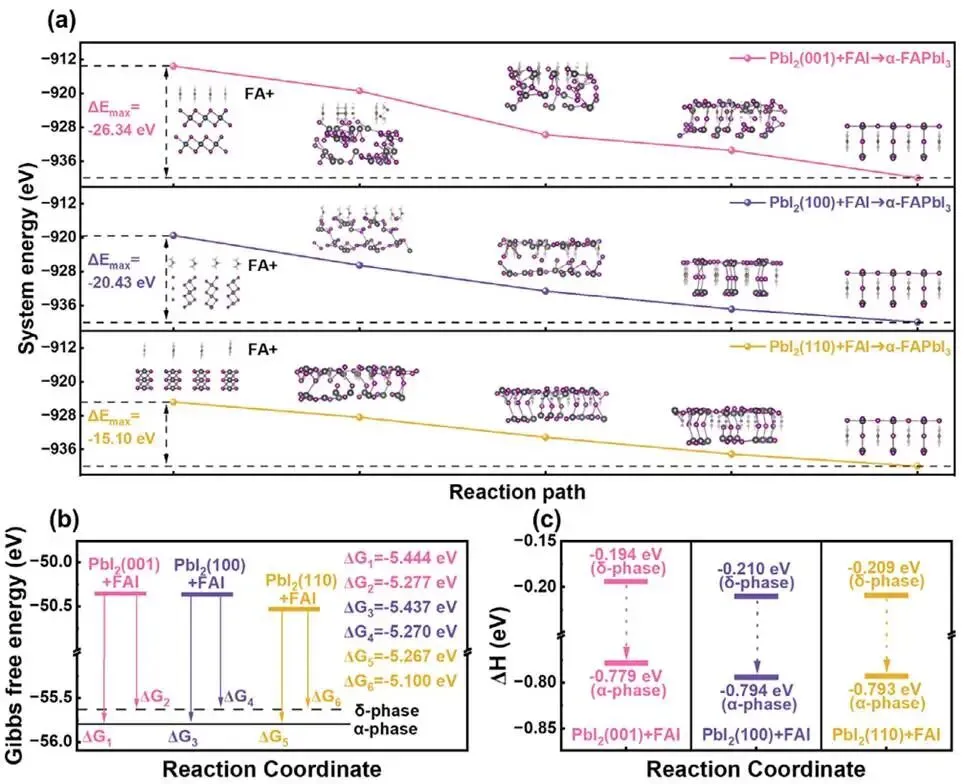

理论计算与实验表明，与其它晶面相比，FAI（甲脒碘）与PbI₂的(001)晶面反应具有更大的热力学驱动力和更低的反应能垒。这意味着反应更彻底、相转变更完全。因此，钙钛矿晶体得以在PbI₂模板引导下，实现高度取向的(100)晶面外延生长，几乎完全消除了残余PbI₂和有害的δ相。
🚀性能飞跃：效率与稳定性双双创纪录
得益于高质量的钙钛矿薄膜，最终制备的n-i-p结构器件取得了26.47%的光电转换效率（PCE），其开路电压、填充因子等关键参数均有显著提升。更令人振奋的是器件的稳定性：在严苛的湿热测试（85°C/85% RH）下，1000小时后仍能保持94%的初始效率；在连续最大功率点追踪（MPP）测试中，未封装器件在空气中运行2500小时后，效率依旧维持在初始值的91%。这一表现，在同类器件中位居前列。
💡总结与展望
这项研究不仅为通过调控PbI₂晶面生长来制备高效稳定的钙钛矿器件提供了坚实的理论与实验依据，更重要的是，它揭示的“模板诱导外延生长”机制，为克服钙钛矿材料自身的不稳定性瓶颈指明了新方向。这种从源头控制晶体生长质量的策略，有望加速钙钛矿光伏技术的商业化进程。
🔖文献引用信息
Liu, K., He, J., Guo, Z., Ye, J., Zhong, Y., Sheng, W., Tan, L., & Chen, Y. (2026). Modulation of Crystal Plane Growth for Efficient and Stable Perovskite Solar Cells. Angewandte Chemie International Edition.
🔗 https://doi.org/10.1002/anie.2027010126
