十五张图拆解AI服务器原材料产业链

如果把一台 AI 服务器比作一座摩天大楼，原材料就是这座大楼的钢筋、水泥和地基。

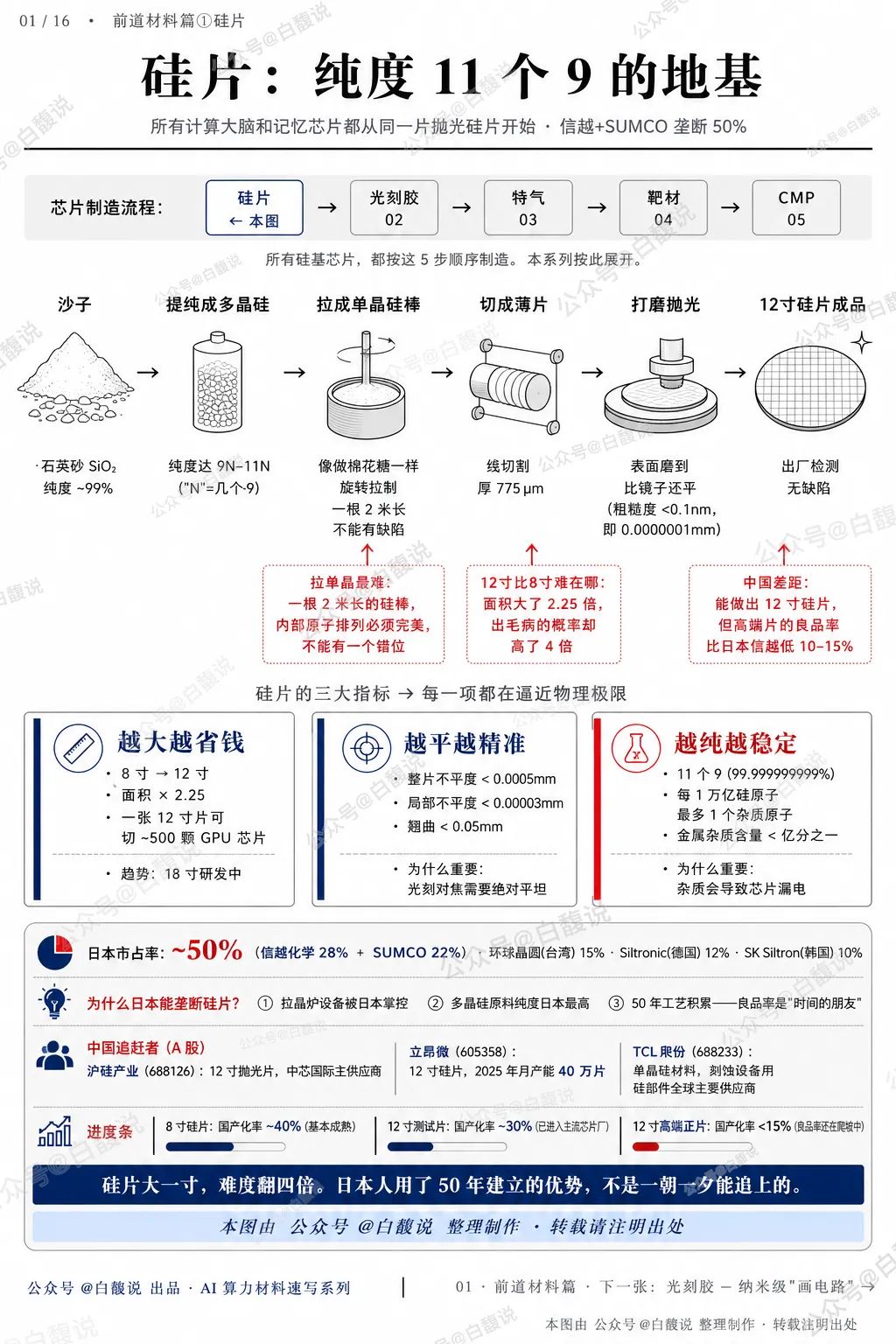

硅片是一切的起点。没有一块纯度达到 11 个 9 的硅片，再先进的芯片设计也无处安放。

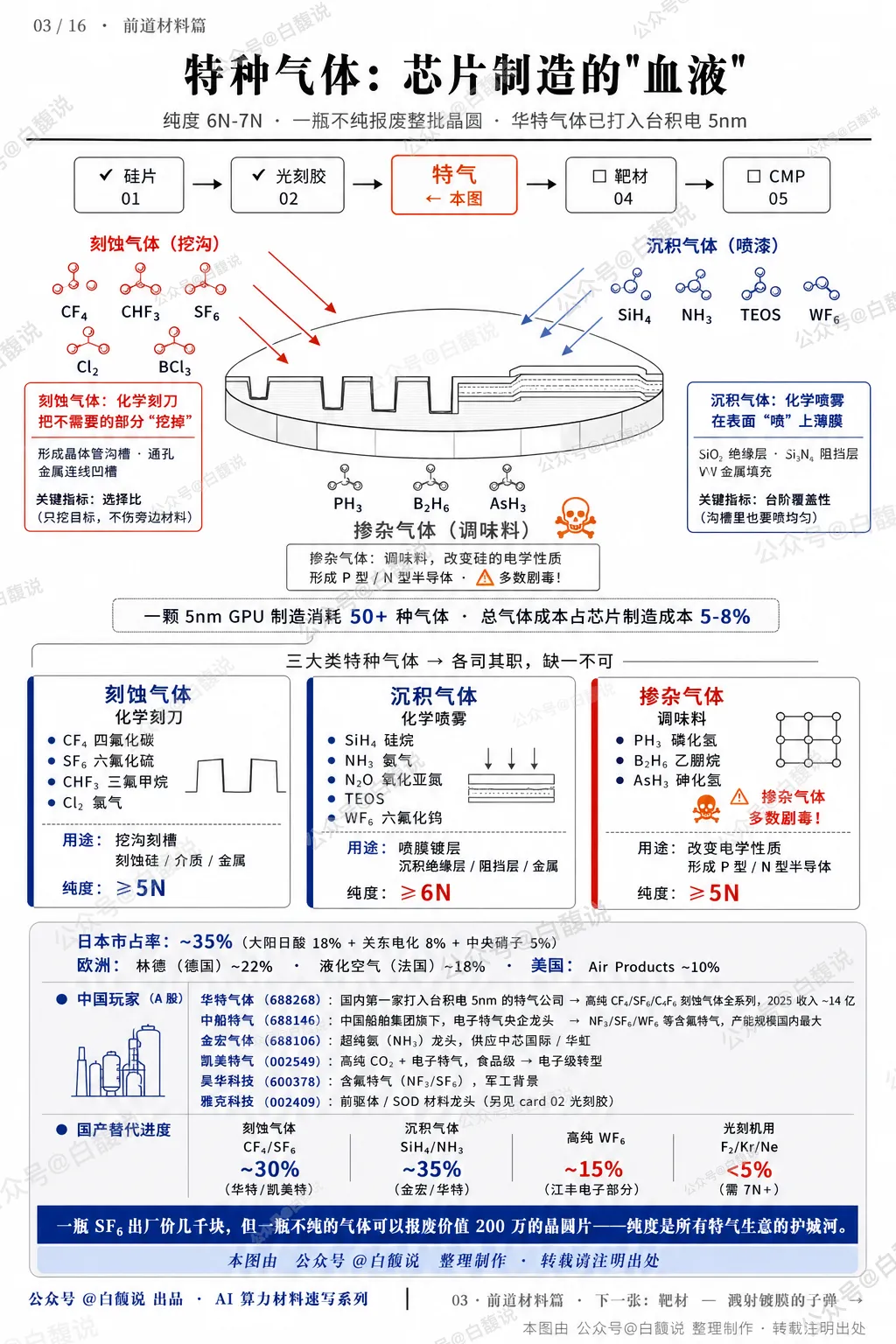

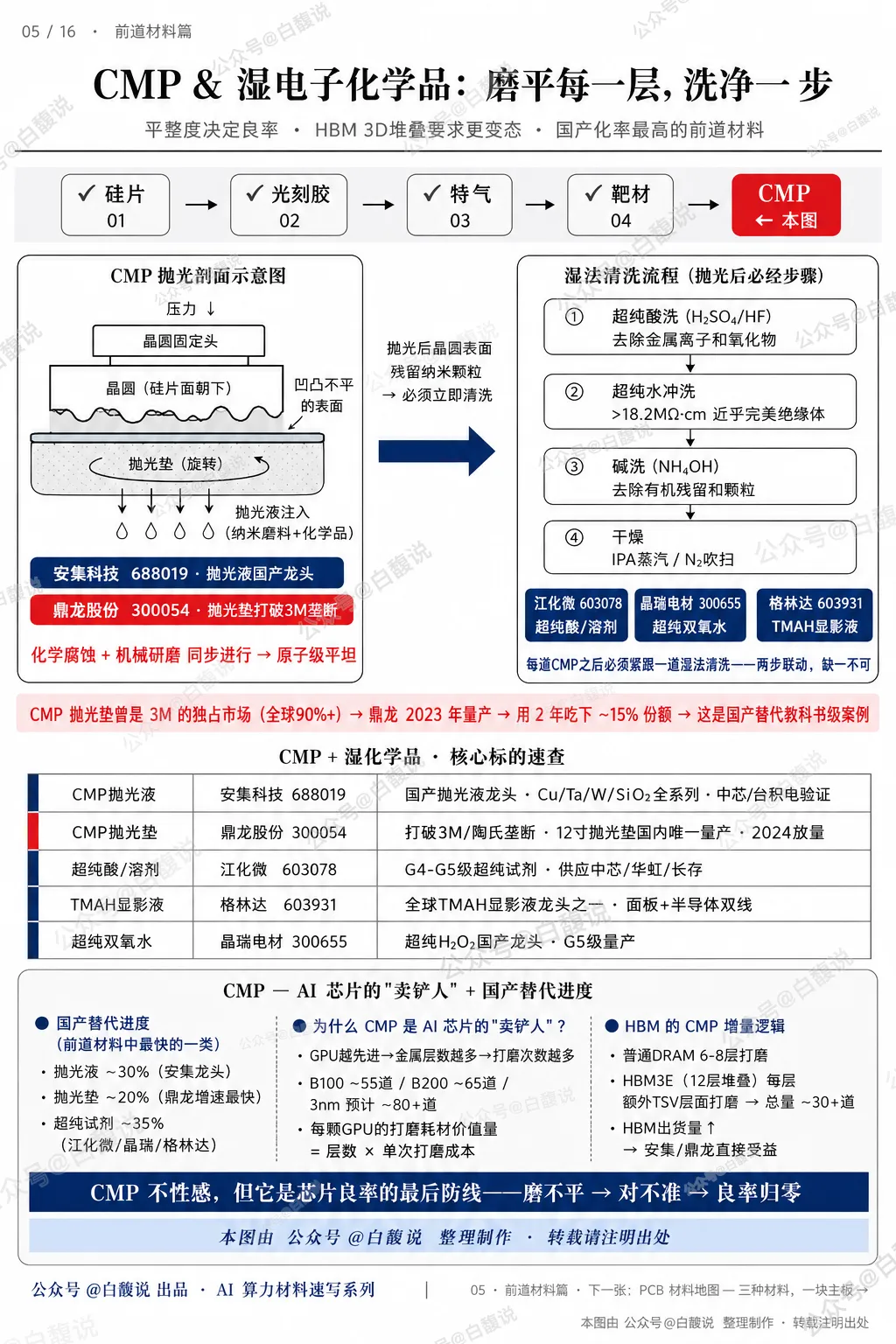

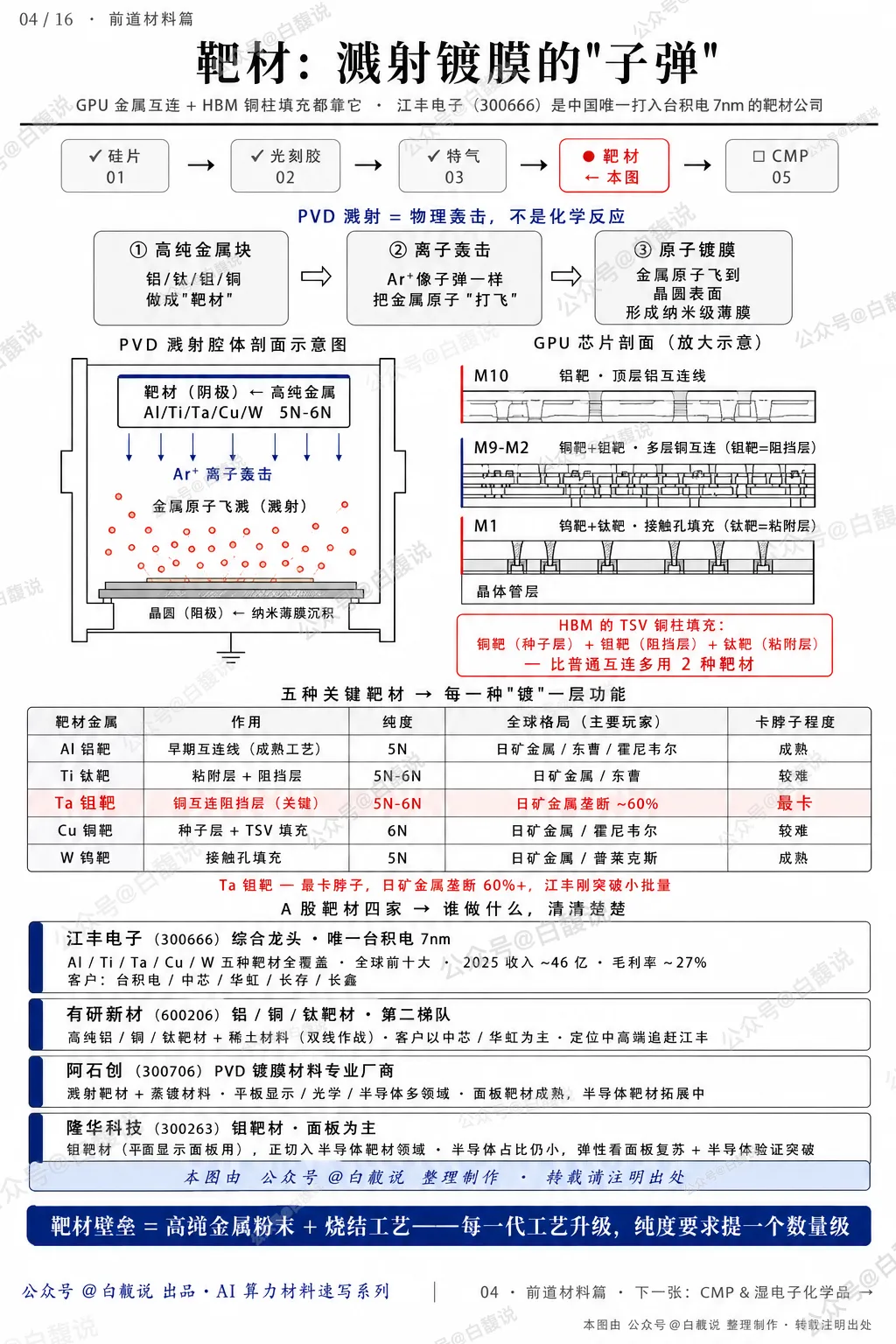

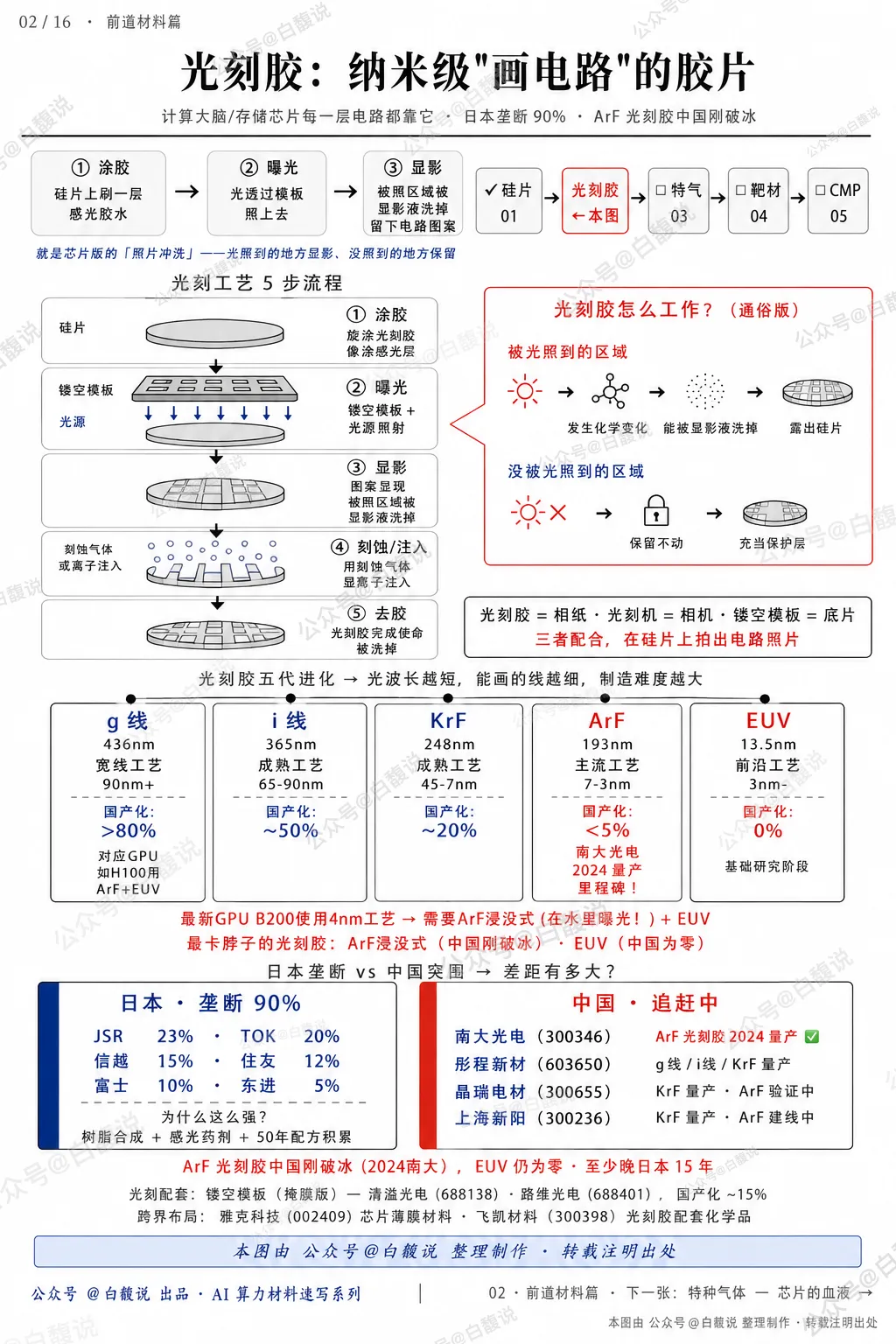

光刻胶像一层感光相纸，把电路图案记录在硅片上；特种气体负责刻蚀和沉积，在晶圆表面完成各种化学加工，把不要的材料刻掉、把新的材料沉积上去；在物理气相沉积（PVD）设备里，高能离子像炮弹一样轰击靶材，把靶材上的金属原子一个个撞飞出来，沉积到晶圆表面形成芯片内部复杂的金属互连；CMP 则像最后的抛光工，把每一层结构磨到原子级平整，让数百亿个晶体管能够不断向上堆叠。

几百道工序不断重复，最终在一块指甲大小的芯片里，建起数百亿个晶体管。当芯片终于制造完成，真正的工程才刚刚开始。

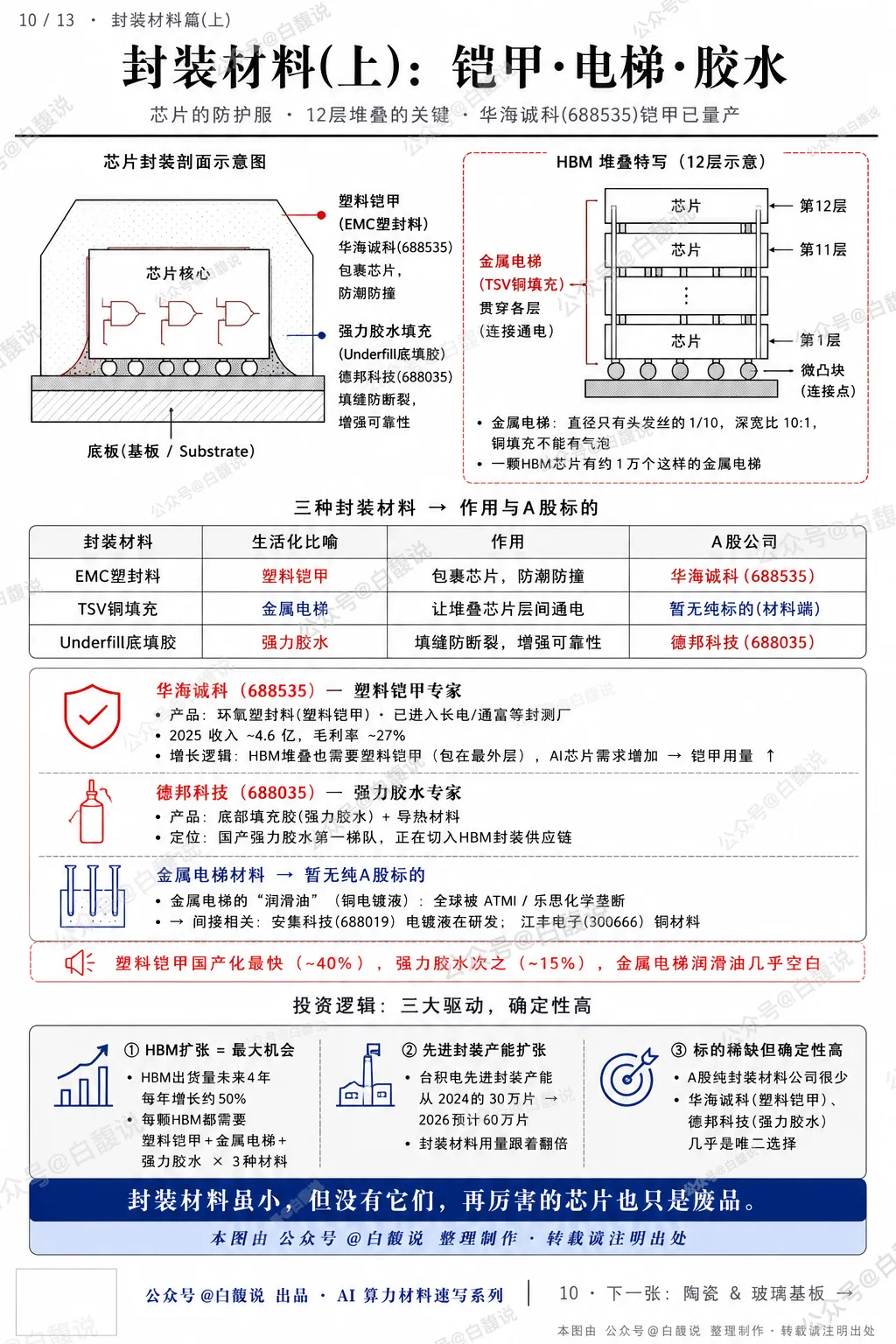

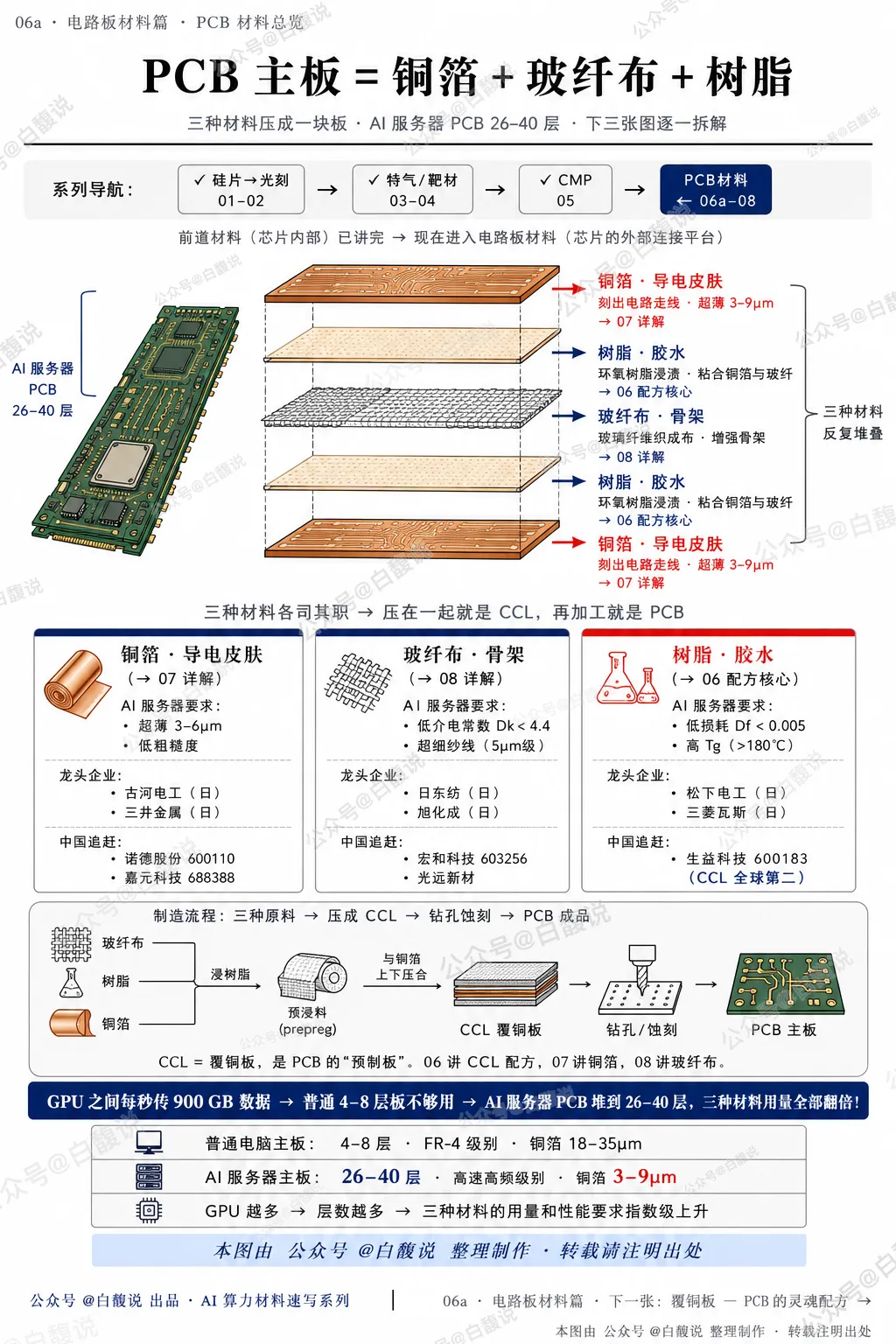

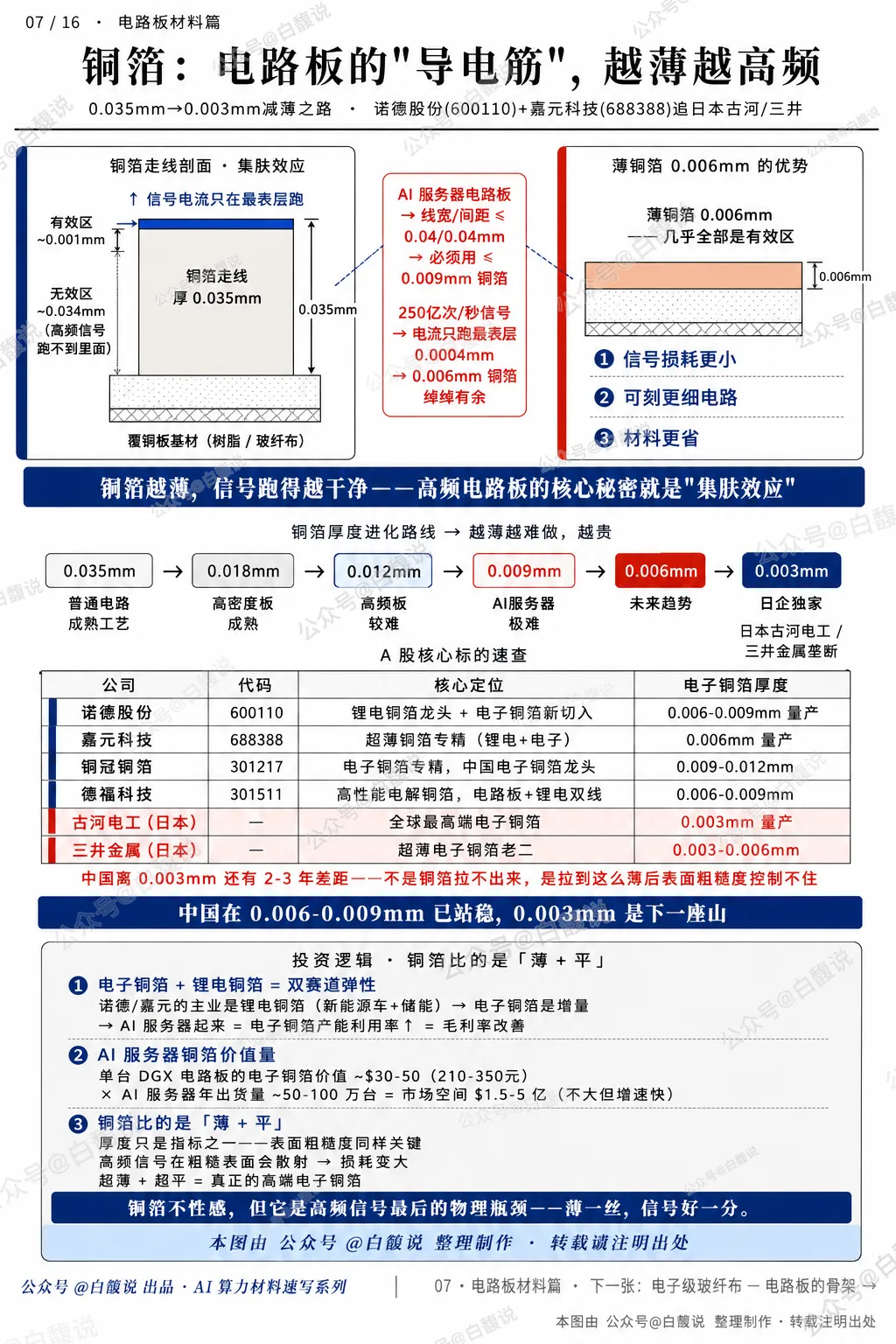

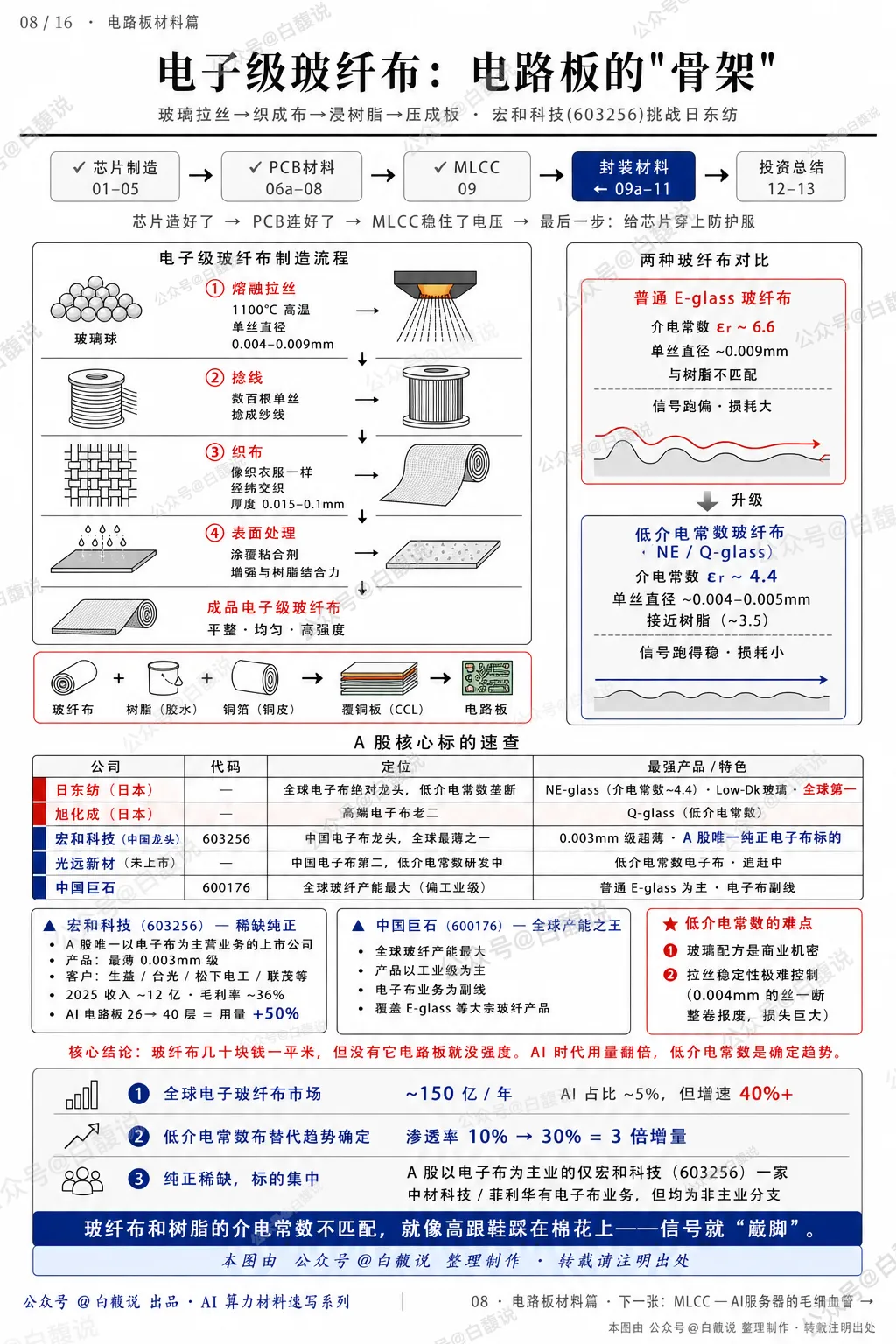

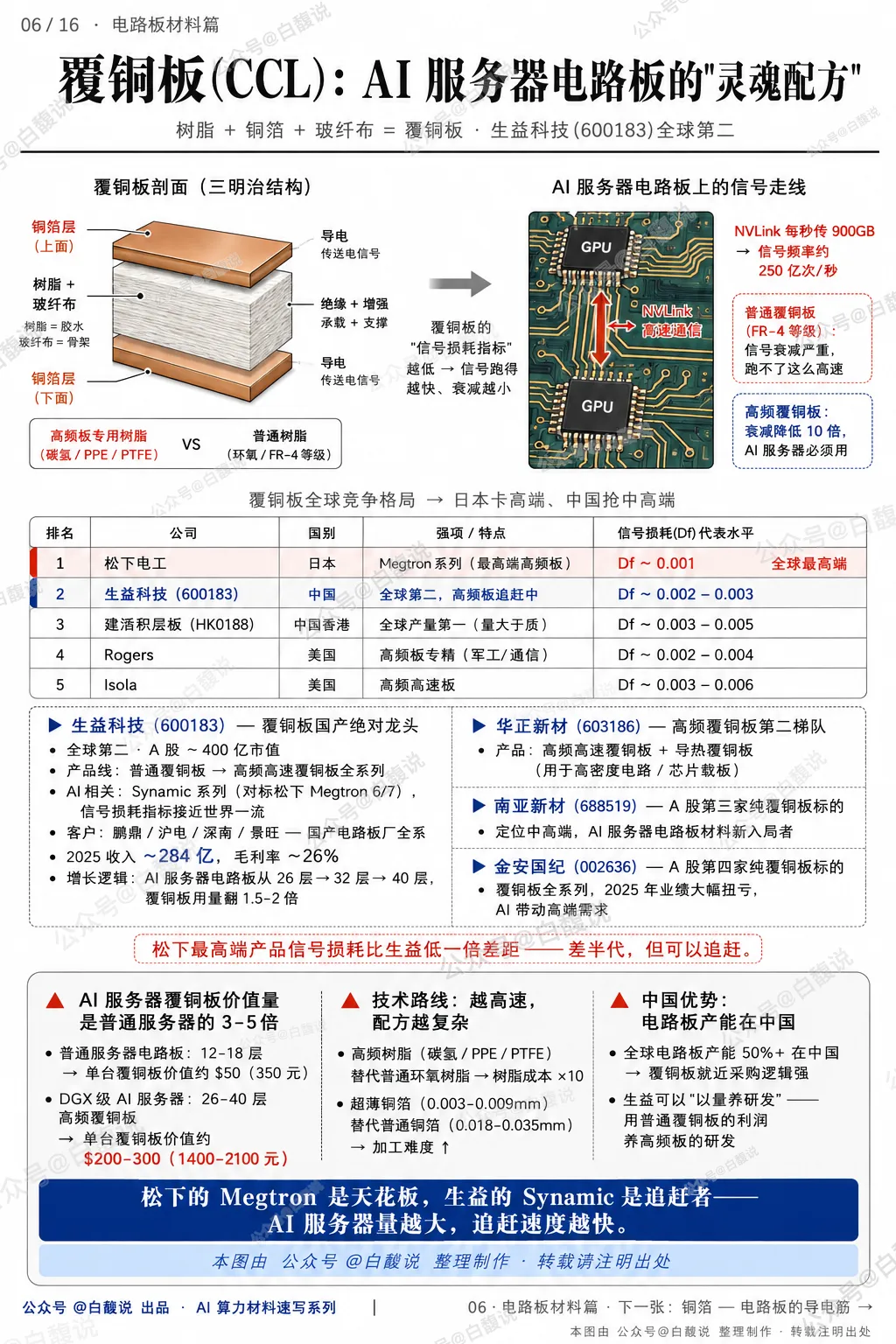

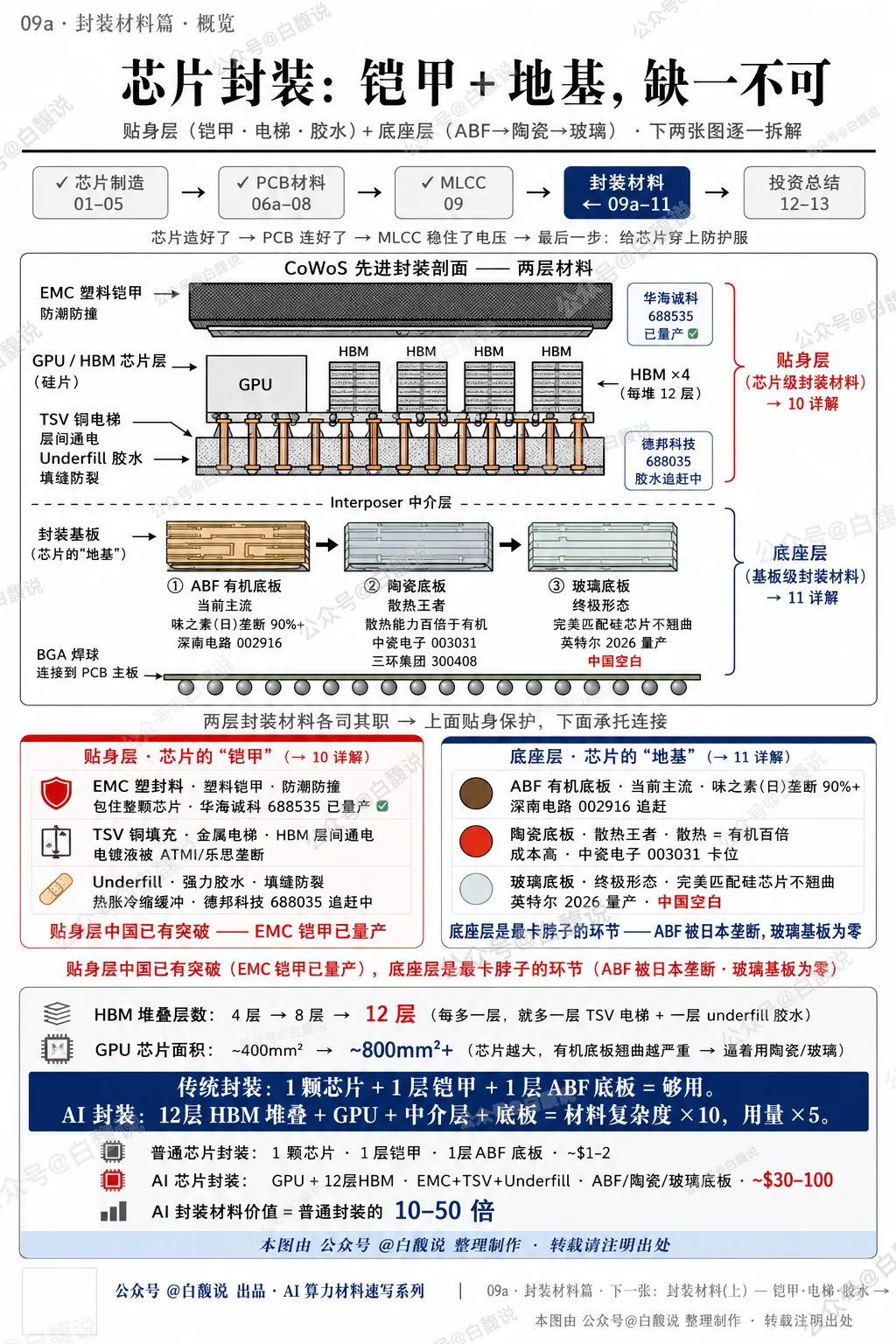

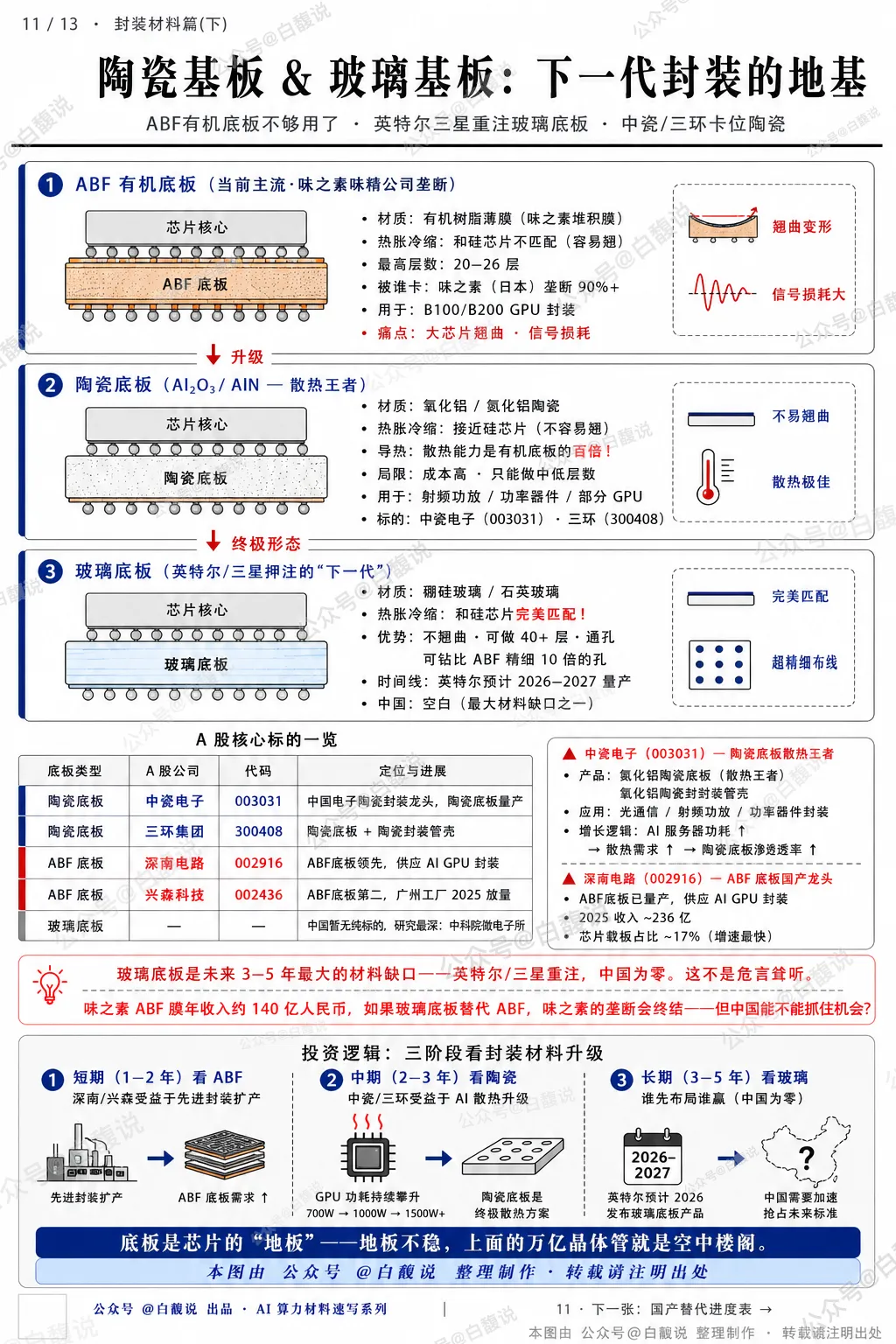

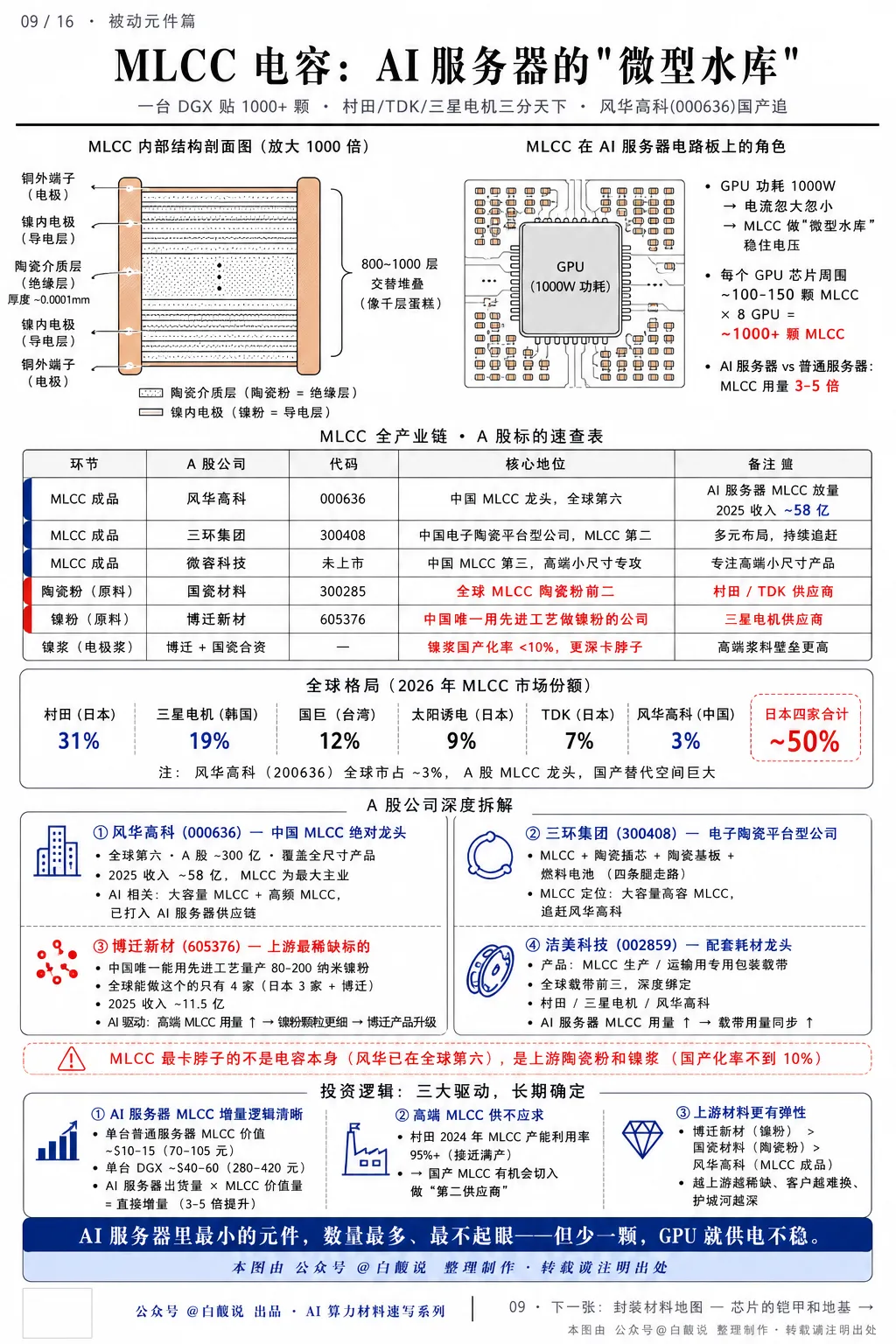

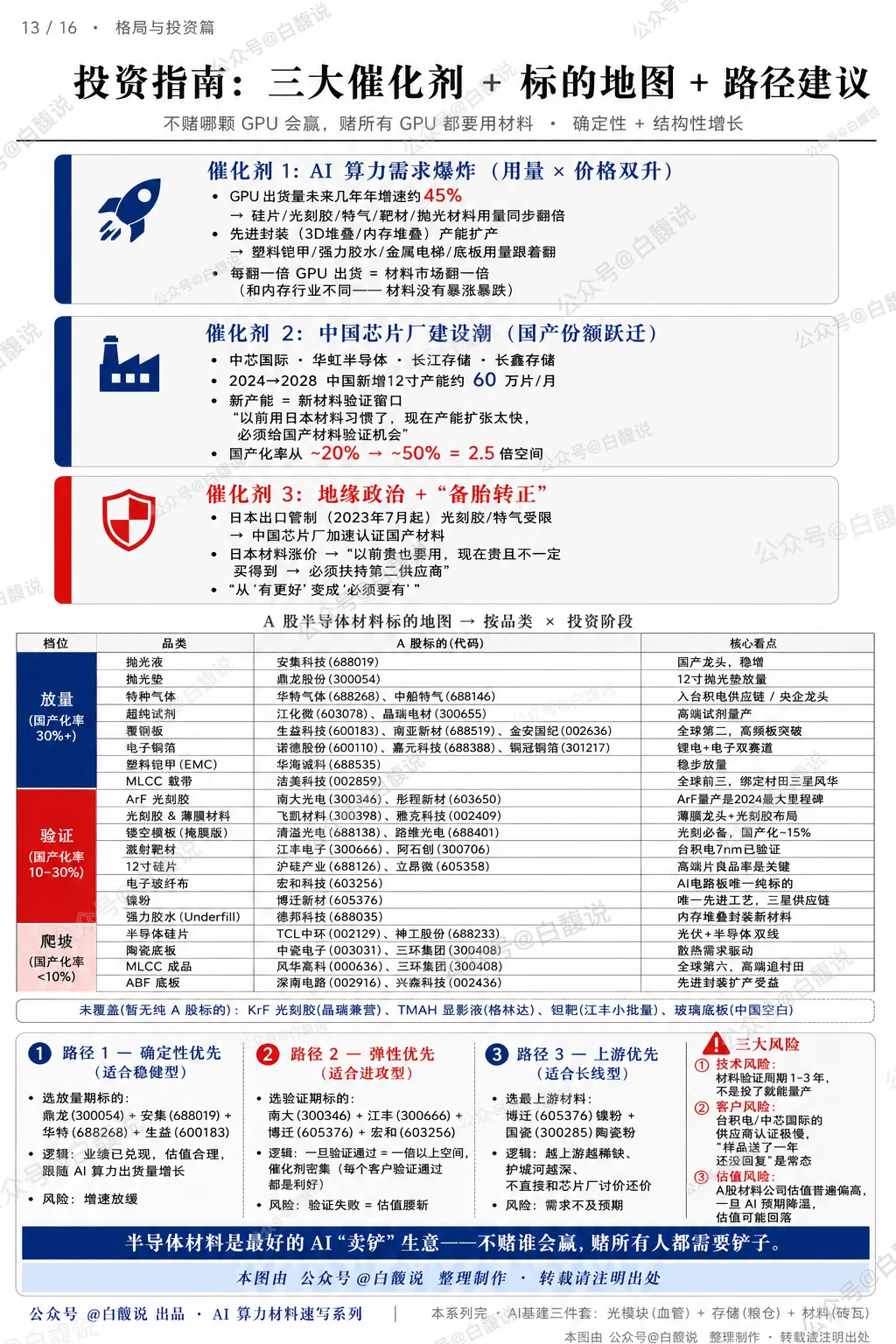

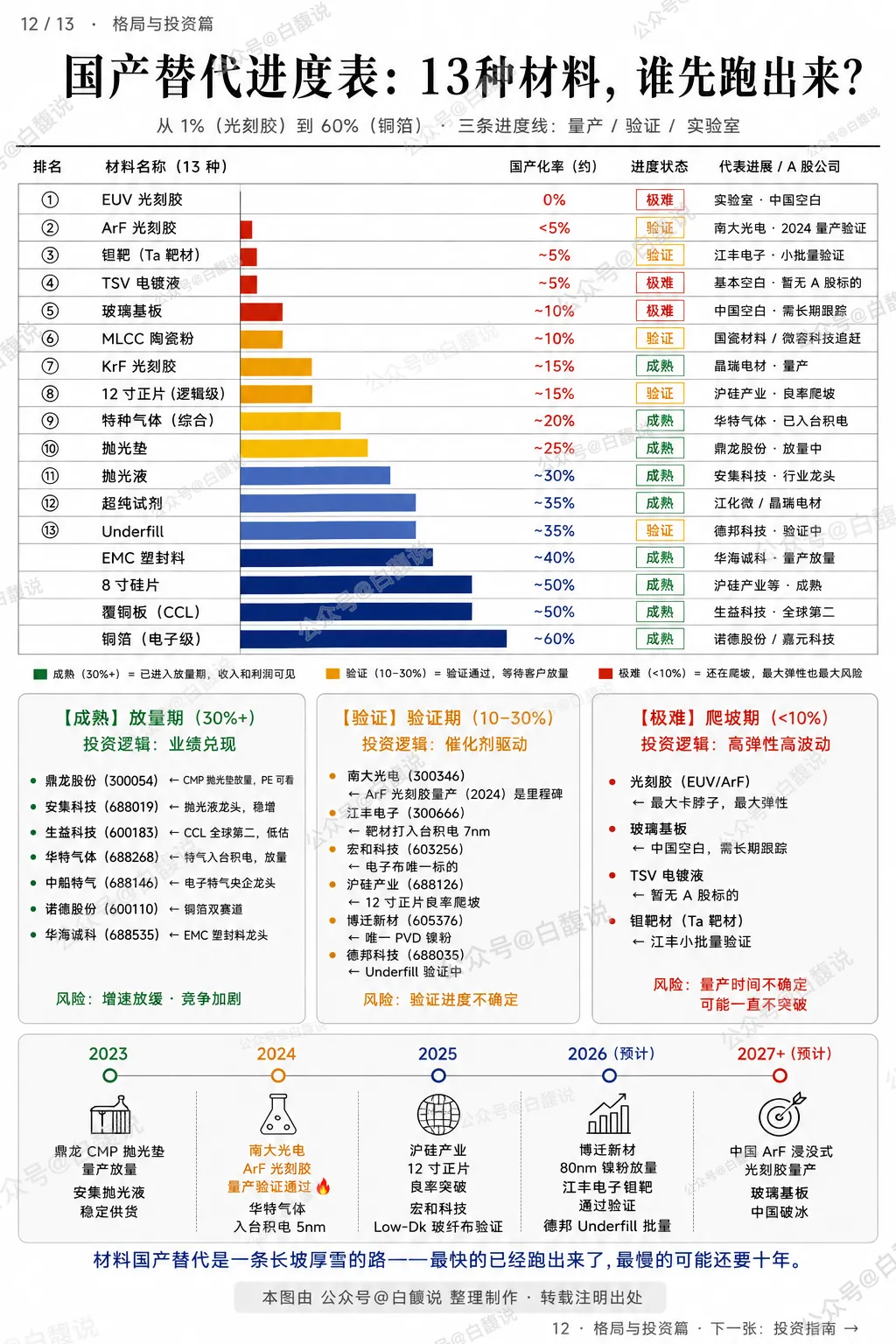

铜箔、树脂和电子级玻纤布，构成了电路板内部纵横交错的信号与供电网络；MLCC 电容像无数微型水库，在 GPU 功耗剧烈波动时快速充放电，稳定整个系统的电压；EMC 塑封料、TSV 铜柱和 Underfill 胶水，把芯片包起来、连起来、固定起来；ABF 基板、陶瓷基板和玻璃基板，则承载着芯片封装，负责把算力系统稳定地连接到整个服务器。

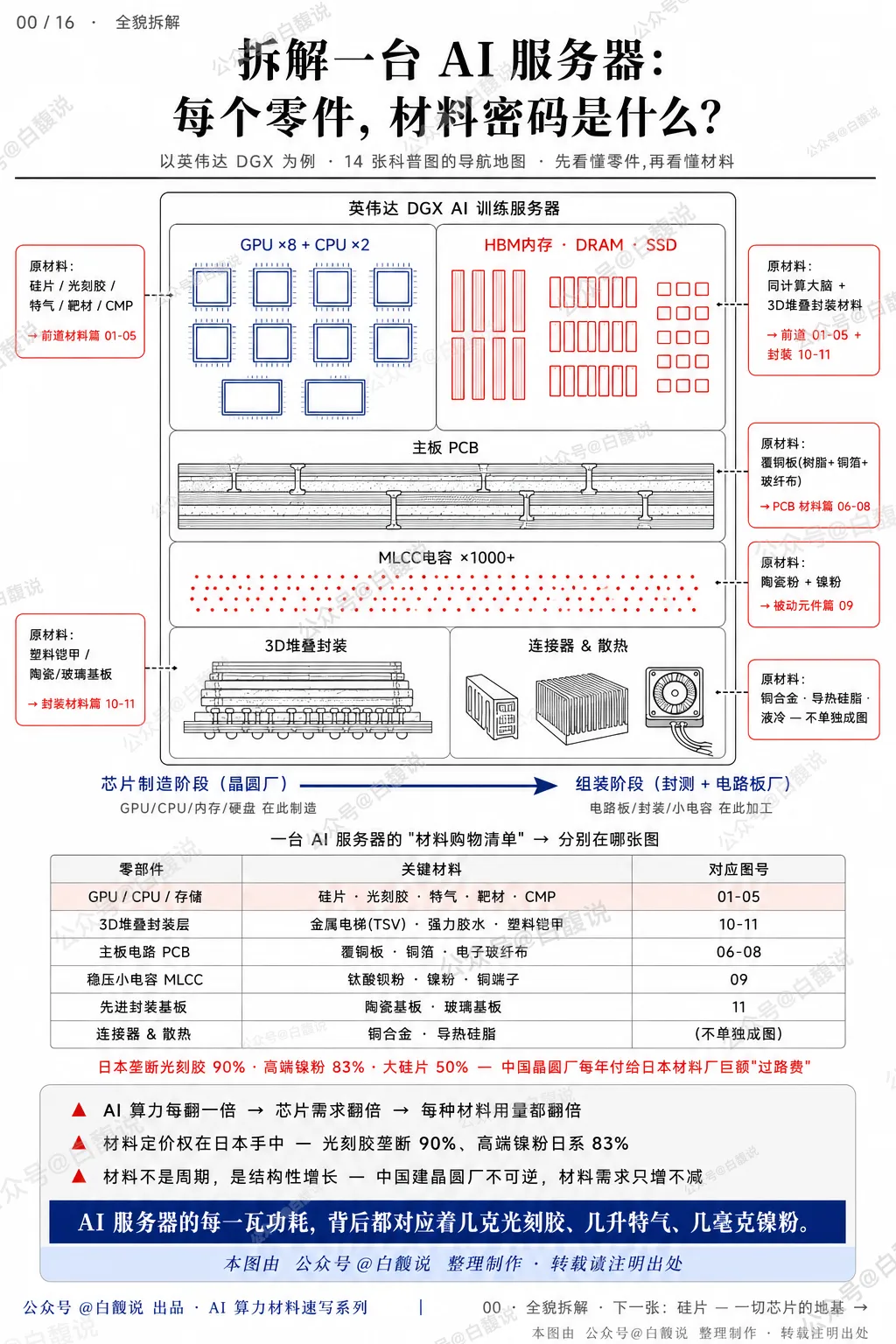

本篇文章我们来拆解：AI服务器原材料产业链。
