夜雨聆风6月12日，湖北江城实验室宣布：三维多层片上电容研制成功，电容密度突破1000 nF/mm²。
名字拗口，消息看起来也不起眼，很多人一飘而过。但昔年要告诉大家，这个技术的重要程度，远超我们想象。
它补上了AI芯片供电链路上的一个关键缺口。
AI芯片的供电困局
现在的AI芯片，功耗从几年前的500瓦飙到了2000瓦以上。
每一次计算切换，瞬态电流极大，芯片需要在纳秒甚至皮秒内得到稳定的电压补给。差一点就出错，或者被迫降频。
电路板上焊满了电容（MLCC），不够用吗？

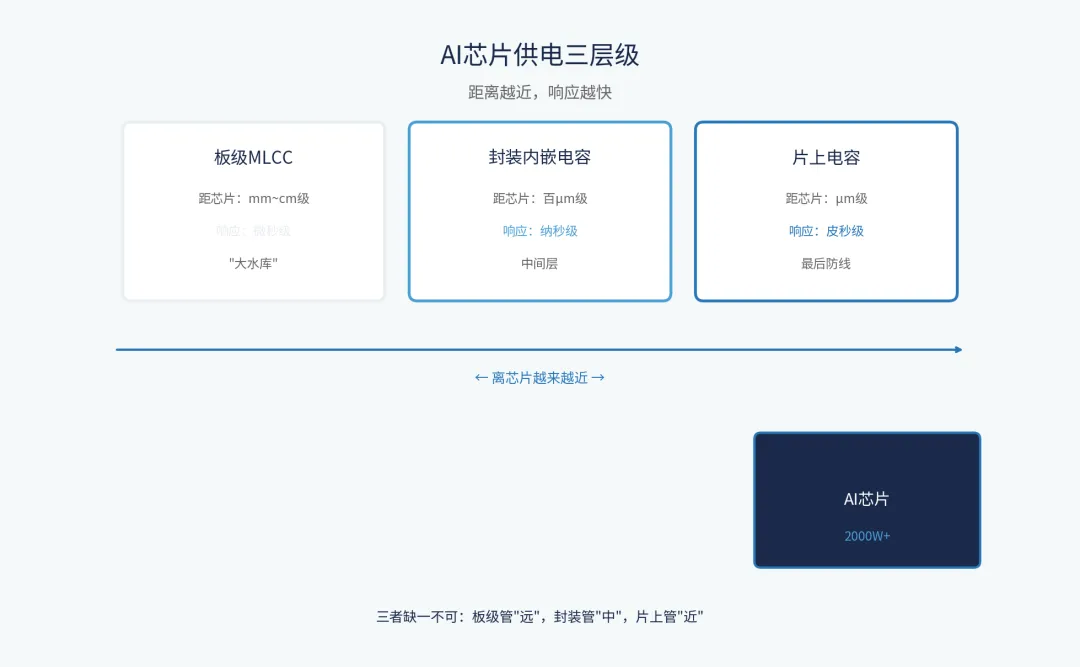

够用，但只管得了"远处"。芯片供电其实是分层的，各管各的频段：
板级MLCC，焊在电路板上，距芯片几毫米到几厘米。它是"大水库"，负责微秒级的大容量补电。容量大，但距离远，寄生电感高，响应慢。
封装内嵌电容，集成进封装基板里，离芯片近了一步。负责几十纳秒级的中间层补电。
片上电容，直接做在芯片内部或者紧贴芯片的硅转接板上。距离最近，响应最快，纳秒甚至皮秒级。这是最后一道防线。
三者不是谁替代谁，是缺一不可的层级关系。以前GPU功耗低的年代，板级加封装就够了。但2000瓦以上的AI芯片，最近的那一层补不上电，计算就会出错。
片上电容，是功耗暴增时代新增的刚需环节。
三维同轴通孔：从薄纸到海绵
说回这次的突破。
江城实验室做的叫"三维多层同轴通孔电容"。

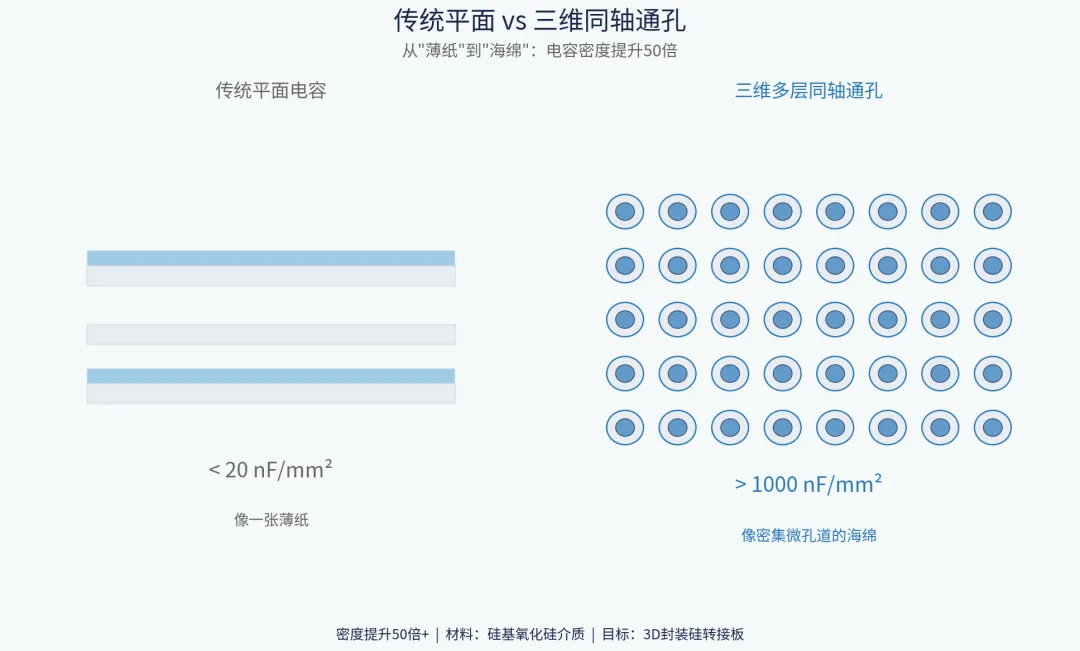

原理不复杂，传统片上电容是平面结构，像一张薄纸，能吸的水有限。
这次的方案把电容从平面"立起来"，变成一个密集微孔道的"海绵"。垂直方向上多层电极叠加，在极小面积内塞进远超平面方案的电容量。
材料是硅基氧化硅介质。密度突破1000 nF/mm²，传统平面方案不到20 nF/mm²，高出50倍以上。
落在哪个制造环节？
先进封装。具体来说是3D封装中的硅转接板。也可以直接集成到芯片内部。公告原话说的是"3D封装领域"。
江城实验室是什么来头
不是高校实验室，是产业化平台。
湖北江城实验室，2021年由湖北省政府设立，武汉光谷运营。
直接服务国家存储器基地（武汉），与长江存储深度联动。自带中部地区首条12英寸硅基芯片中试产线，有产业基金，已孵化数十家集成电路初创企业。数百人规模，科研服务收入近9亿。
带着量产通道来的。
放在国际上怎么看
各家路线不同，解决的问题也不同。
英特尔在18A制程里有Omni MIM电容，密度约397 nF/mm²，配合背面供电，解决自家芯片的去耦。台积电A16节点也做了"超级电源轨"加背面去耦。但这些都是自家工艺绑定的，不对外开放。
海外初创公司ELSPES走深沟槽路线，做到了3500 nF/mm²，以独立器件形式对外销售。村田是商用硅基电容霸主，主要覆盖手机和汽车场景。
江城实验室的意义不在于密度最高，而在于：国产AI芯片走自主封装路线时，有了自己的片上电容技术可以用。
英特尔和台积电的方案，国产芯片用不了。国产AI芯片要走3D封装，就必须有自己的去耦方案。这个空白，江城实验室正在填。不是密度最高，而是"自己能用"。
各方案测试条件可能不完全可比，最终以量产版本为准。
多推一步：谁最需要片上电容？
昔年逻辑推导了一下：3D架构越复杂，片上电容的需求越刚性。
逻辑很简单，芯片从2D变3D，单位面积的功率密度翻倍，瞬态电流波动更剧烈，从外部送电的路径就更不够用。电必须在芯片内部"就地供应"。
华为的韬定律（LogicFolding）就是典型的3D路线，把逻辑层折叠堆叠。英特尔的PowerVia、台积电的A16背面供电，本质上也是在解决同一个问题。这些方案越往深走，对片上去耦电容的依赖就越高。
换句话说：江城实验室这次突破，恰好踩在了3D架构大趋势的需求节点上。不管最终哪家芯片走3D路线，片上电容都是绕不过去的一环。
从实验室到量产
片上电容不是一个独立的"零件"让人采购，它是一个工艺步骤，要嵌进封装流程里。
产业化路径大致是：研究所完成工艺验证 → 工艺包转移到封装厂大产线 → 芯片设计方在设计中调用。
江城实验室可能走两条路：一是利用产业基金孵化独立公司做商业化运营；二是直接与头部封装厂合作，把工艺导入对方产线。两条路不互斥。
杨道虹主任的原话是"有望1年内在3D封装领域实现落地应用"。当前卡在良率验证和可靠性测试上。
量产需要两类能力配合：
先进封装产线。如长电科技、通富微电。它们的角色是把片上电容工艺集成进封装产线，未来国产AI芯片走3D封装时直接调用。
高K介质材料与设备。片上电容的核心工艺是在高深宽比沟槽里沉积高介电薄膜，需要ALD设备和前驱体材料。设备端如微导纳米、拓荆科技；材料端如雅克科技（高K前驱体全球领先）、国瓷材料（钛酸钡粉体龙头）。
注意，目前没有公开信息显示上述公司与江城实验室有具体合作。
以上是基于产业链逻辑的推演，谁有能力承接这个工艺，谁就是潜在参与者。实际进展以公司公告为准。
最后
片上电容不是新概念，业界讨论了很多年。难的从来不是原理，是密度和量产。这次突破意味着国内有了自主可控的技术路径，为3d堆叠路线给予了供电支撑。
