定尺提料软件——适长板块计算方法说明

定尺提料软件——适长板块计算方法说明

适长板块计算方法说明

文档说明:本文档详细介绍“定尺提料软件V2.0”中“适长板块”计算方法的原理、流程和关键技术。包含多张示意图,帮助理解复杂的排版算法。

第一章 什么是适长板块

“适长板块”是一种二维板材优化排版算法,其核心特点是:

•板材长度自适应:根据实际零件尺寸动态确定最优板材长度,避免固定长度造成的浪费

•库存优先消耗:优先使用库存板材,库存用尽后自动切换到虚拟板材计算

•直角梯形自动配对:对于变截面零件(宽度渐变),自动将两个尺寸完全相同的直角梯形正放+倒放组合为矩形,最大化材料利用率

•多边形布尔运算:使用外离多边形和集(合并)和内接多边形差集(挖洞)精确计算剩余区域

第二章 七种计算方法总览

本软件实际包含7种计算方法,适长板块是其中之一:

计算方法

维度

特点

适用场景

适长板块

2D

板材长度动态增长,模数取整

零件尺寸差异大,希望最小化余料

定长板块

2D

板材长度固定为最大值

采购的板材长度统一

适长板条

1D

板材宽度分割为板条,长度动态

窄长零件,宽度方向可分割

定长板条

1D

板条长度固定

标准板条生产

适长线材

1D

线材长度动态

型材、管材优化下料

定长线材

1D

线材长度固定

标准长度型材

适长零件

—

单件直接输出,不排版

超大零件,单独下单

库存优先机制:板条和板块类计算方法都有“库存优先”版本(代码中为“库存板条”、“库存板块”),优先消耗库存材料,降低库存积压。

第三章 计算流程详解

3.1 前处理阶段

前处理是将数据库中的转换清单按规则分组、展开为排版零件的关键步骤。

步骤1:零件分类分组

按 厚度/规格 + 材质 + 分类名称 对零件进行分组。板材按“厚度”(重命名为规格),线材按“规格”。

步骤2:判断变截特点

对每个分组内的零件,根据宽度特点判断变截类型:

变截特点

判断条件

几何形状

排入策略

一个等截

窄端宽度 = 宽端宽度

矩形

独立排入

一个变截

窄端+宽端 > 板宽-2×余量

直角梯形(单侧斜边)

独立排入(无法配对)

两个变截

窄端+宽端 ≤ 板宽-2×余量

直角梯形(可配对)

两个配对排入(正放+倒放组合为矩形)

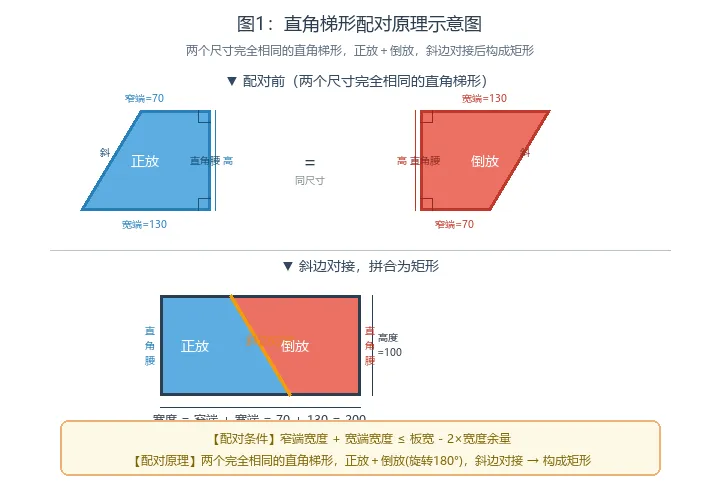

图1:直角梯形配对原理示意图

配对原理:两个尺寸完全相同的直角梯形,一个正放(直角腰在右)、一个倒放(旋转180°,直角腰在左),斜边对接后恰好构成矩形。矩形宽度 = 窄端 + 宽端。

步骤3:两个变截配对展开

对于 #变截特点_两个变截 的零件,将多个零件按数量配对:

配对规则:

1.每2个零件配为一对(ID1=零件A,ID2=零件B)

2.如果数量为奇数,剩余1个单件

3.单件等待与下一个分组配对,若无法配对则降级为“一个变截”

步骤4:排序

板材类零件按 外包宽度(降序)→ 单件长度(降序) 排序,大零件优先排入。

3.2 排版计算阶段

步骤1:动态增加板块长度

根据下一个待排零件的尺寸,动态计算需要的板材长度增量:

板块增加长度 = 板块使用长度 + 零件外包宽度 - 申请的板块长度

然后约束:0 ≤ 板块增加长度 ≤ 库存板长 - 长度余量 - 已申请长度

图2:板材方向自动判断示例

通过“取倍值比较法”判断横向/竖向排列哪种浪费更少,自动选择最优方向。

步骤2:最左下角贪心定位

使用BL(Bottom-Left)策略,遍历剩余板材区域的所有顶点,找到能放下零件的最左下角位置。

判断方法:使用 判断多边形位置关系 函数验证零件多边形是否完全包含在剩余区域内。

图3:最左下角贪心定位示意图

步骤3:多边形布尔运算

零件排入后,使用多边形布尔运算更新剩余区域:

运算类型

函数

用途

图示

合并

外离多边形和集

扩展板材区域(增加板长时)

两个多边形外部相接,合并为一个

挖洞

内接多边形差集

零件排入后,从板材中挖去零件区域

大多边形中包含小多边形,挖去小多边形

位置判断

判断多边形位置关系

验证零件是否完全在剩余区域内

九区域判断法

图4:多边形布尔运算示意图

合并:将新增板长区域与现有板材合并 | 挖洞:将排入的零件区域从板材中挖去

步骤4:库存消耗与回退

库存板材用尽后,自动回退到标准适长板块/定长板块算法,继续使用虚拟板材计算。

回退条件:库存板材已用数量 = 库存数量,且仍有零件未排完

回退动作:调用 排版计算_适长板块 或 排版计算_定长板块

第四章 参数配置体系

适长板块计算方法依赖以下关键参数(在“分类类”中配置):

参数名称

类型

默认值

用途

板材宽度

整数型数组

空

可选板材宽度列表,算法自动选择最优

最小长度

整数型

4000

动态板长的下限(mm)

最大长度

整数型

12000

板长上限,也是定长板块的固定长度(mm)

长度余量

整数型

0

板长方向预留的切割余量(mm)

宽度余量

整数型

0

板宽方向预留的切割余量(mm)

长度模数

整数型

1

最终板长向上取整到此数的倍数(mm)

割缝间隙

整数型

0

板条类算法的切割缝隙宽度(mm)

参数校验:所有数值参数都有校验和默认值保护。例如,最小长度≤0时自动设为4000,最大长度<1000时自动设为12000,确保即使配置错误也不会导致算法崩溃。

第五章 关键概念解释

5.1 取倍值函数

取倍值(数值, 步长, 向后) 是一个关键工具函数,用于将数值取整到步长的倍数。

示例

向后=False(向下取整)

向后=True(向上取整)

取倍值(7523, 50, 假)

7500

7550

取倍值(8000, 50, 假)

8000(已是倍数)

8000(已是倍数)

取倍值(6230, 50, 假)

6200

6250

在排版中,取倍值(板宽, 零件宽度+割缝, 假) 计算的是:在板材宽度方向上,扣除一个零件后还能再排多少个同宽零件的总宽度。

5.2 变截特点与直角梯形配对

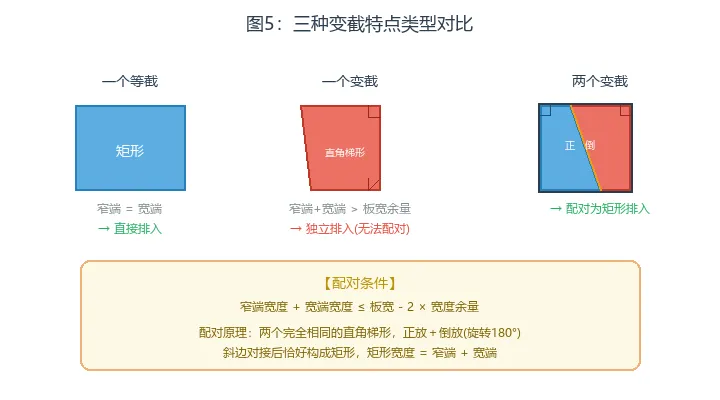

图5:三种变截特点对比

配对条件:窄端宽度 + 宽端宽度 ≤ 板宽 - 2×宽度余量。配对原理:两个尺寸完全相同的直角梯形,正放+倒放(旋转180°),斜边对接后恰好构成矩形。

5.3 九区域判断法

判断多边形位置关系 函数使用九区域划分法判断小多边形(矩形)与大多边形的位置关系:

图6:九区域划分示意图

判断规则:若大多边形顶点“绕行”小多边形一整圈(路径长度≥3),则小多边形在大多边形内部

第六章 输出结果

排版完成后,系统生成以下结果:

4.图形文件:保存在项目缓存目录,包含板材、板条、零件的多边形坐标和标注信息

5.排版结果表:记录每个零件所在的板材索引、板条索引、零件索引和ID

6.利用率统计:每个板材的零件面积/板材面积百分比

7.库存消耗记录:标记哪些板材来自库存

第七章 使用建议

为提高排版利用率,建议:

8.合理配置板材宽度:在分类配置中添加多种可选宽度,算法会自动选择最优

9.设置合适的长度模数:根据采购习惯设置(如50mm倍数),避免过度浪费

10.充分利用库存:优先使用“库存板块”计算方法,消耗积压库存

11.调整零件排序:大零件优先排入,提高整体利用率

第八章 算法优势

优势

说明

动态板长

根据实际零件需求确定板长,避免固定长度造成的余料浪费

库存优先

优先消耗库存板材,降低库存积压和资金占用

变截配对

自动将两个尺寸完全相同的直角梯形配对为矩形,显著提高材料利用率

多边形精度

使用多边形布尔运算,精确计算剩余区域,支持复杂形状零件

多线程计算

支持多线程并发计算不同分类,大幅提升计算速度

第九章 注意事项

变截配对剩余降级:如果配对后剩余单件无法与后续零件配对,会自动降级为“一个变截”单独排入,空间利用率会降低。

超长零件额外工艺:如果零件长度超过最大板长,会被自动分割为A/B两段,需要额外的焊接工艺。

利用率优化建议:如果利用率偏低,可以尝试增加可选板材宽度、调整长度模数、或检查零件尺寸是否合理。

参数校验提醒:所有参数都有默认值保护,但建议根据实际生产情况合理配置,以达到最优效果。
