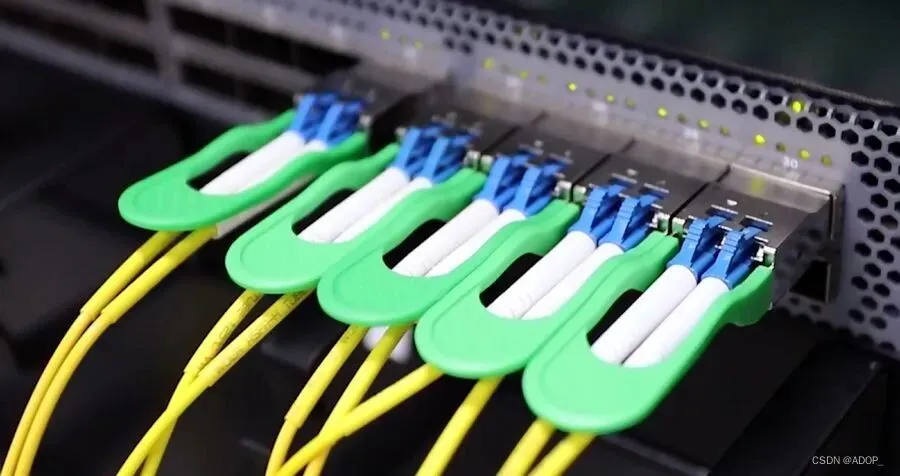

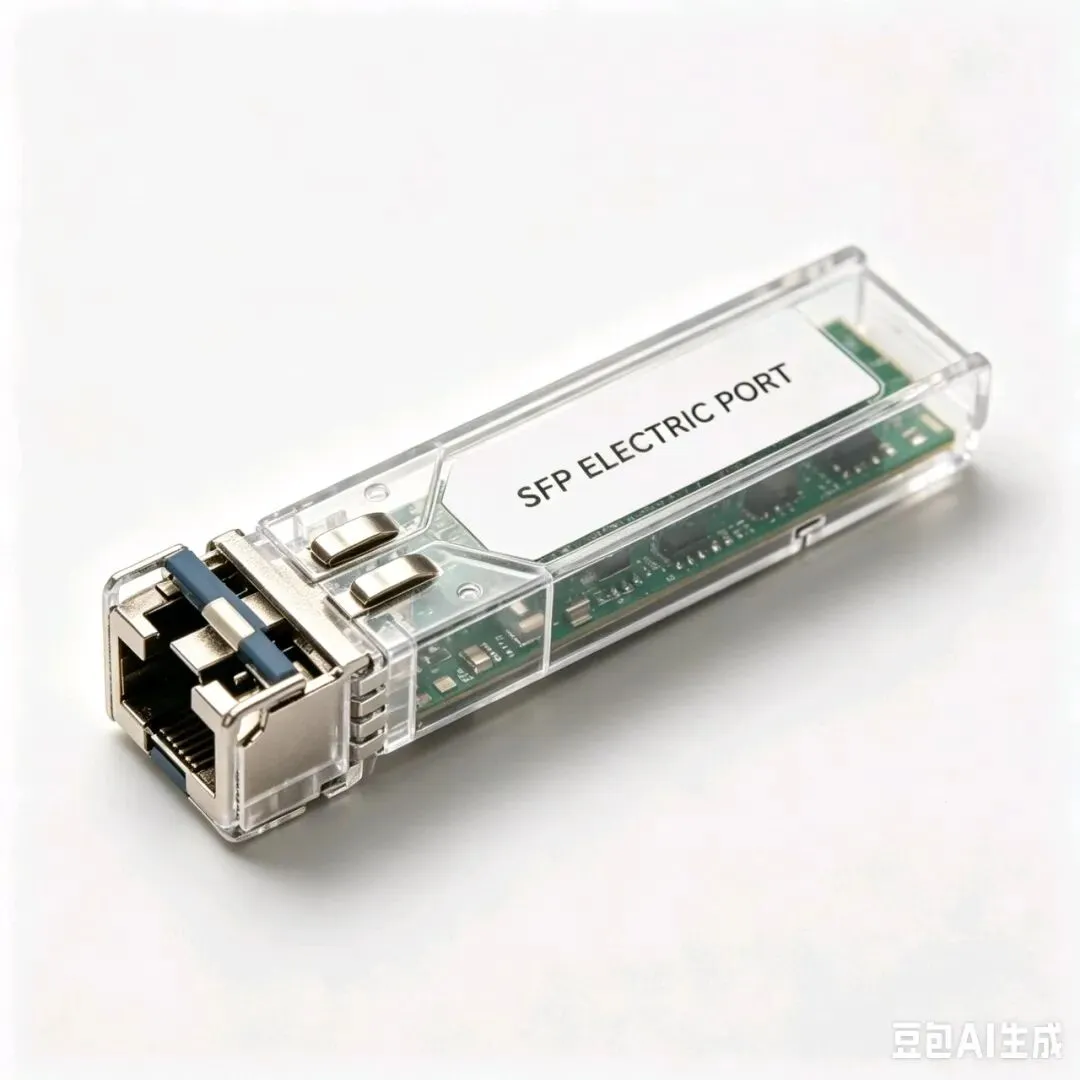

夜雨聆风“光模块”通俗解析：AI 大模型训练不是靠一张显卡完成的，而是靠成千上万张 GPU 一起工作。GPU 之间需要不停传输数据，就像一群工人在流水线上协作，每个人都要不断把零件传给别人。如果传送带太慢，工人就只能停下来等，效率就会下降。
光模块干的就是这个活：它负责让数据在服务器和机柜之间高速传输。GPU 是“算力工人”，光模块就是“数据传送带”。AI 工厂越大，GPU 越多，对光模块的速度和数量需求就越大。
LPO、CPO、硅光完整通俗讲解
三者分属两个不同维度：
● 硅光（硅基光电子SiPh）：芯片材料/制造技术（做光芯片的底层工艺）
● LPO、CPO：光互连封装架构方案（光模块与交换芯片的集成方式）

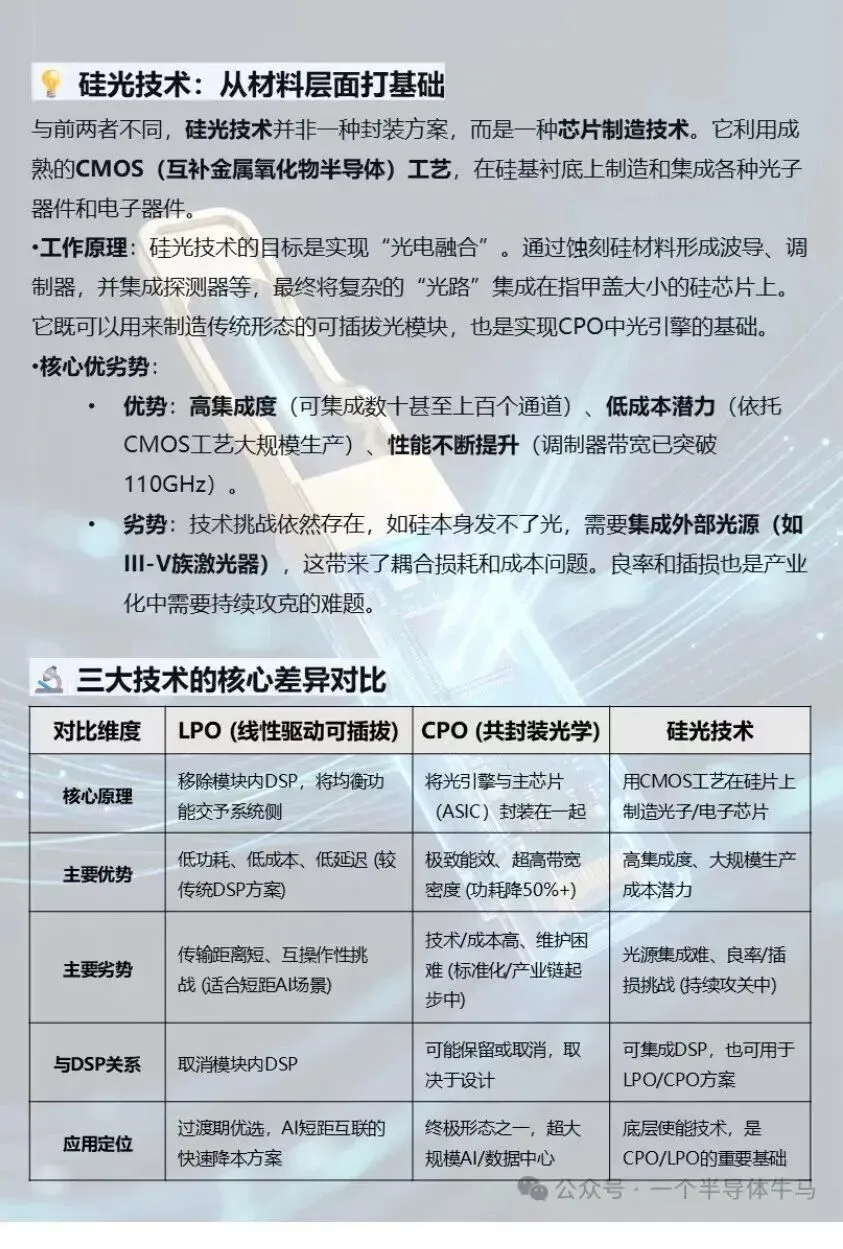

一、硅光（硅基光子学 Silicon Photonics，SiPh）
定义
用CMOS硅晶圆工艺，在硅片上一次性集成调制器、波导、耦合器、光电探测器等上百种光路器件，做成单片光子芯片（PIC）。
核心特点
1. 高集成、小型化：传统光芯片分立器件占板，硅光把光路缩到毫米级；
2. 低成本量产：复用成熟半导体产线，大批量生产降低30%~50%光芯片成本；
3. 适配超高带宽：天然支持800G/1.6T/3.2T，是CPO的首选底层光芯片方案；
4. 短板：硅本身不发光，激光器需要外接III-V族光源键合集成。
定位
底层硬件基础：LPO、CPO都可以搭配硅光芯片使用，CPO高度依赖硅光实现高密度集成。

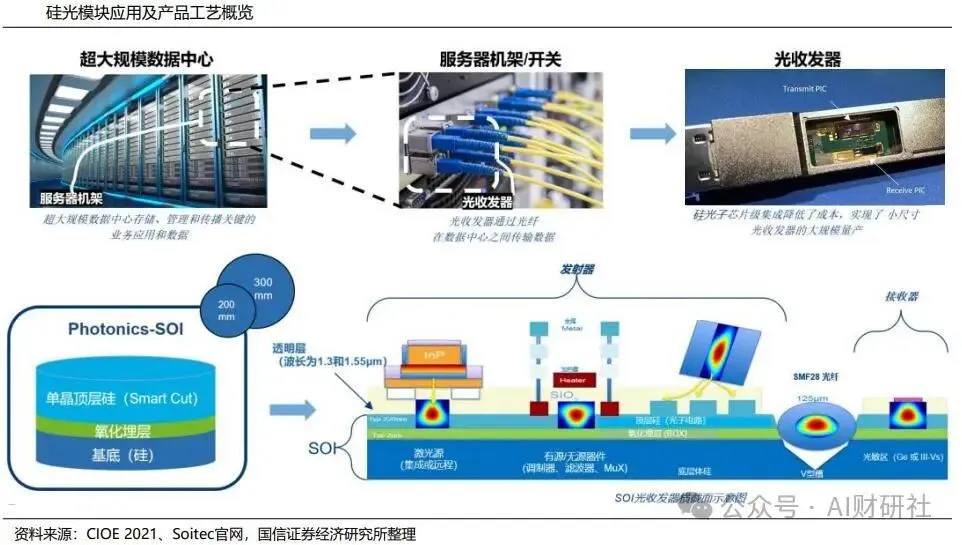

（硅光芯片结构）

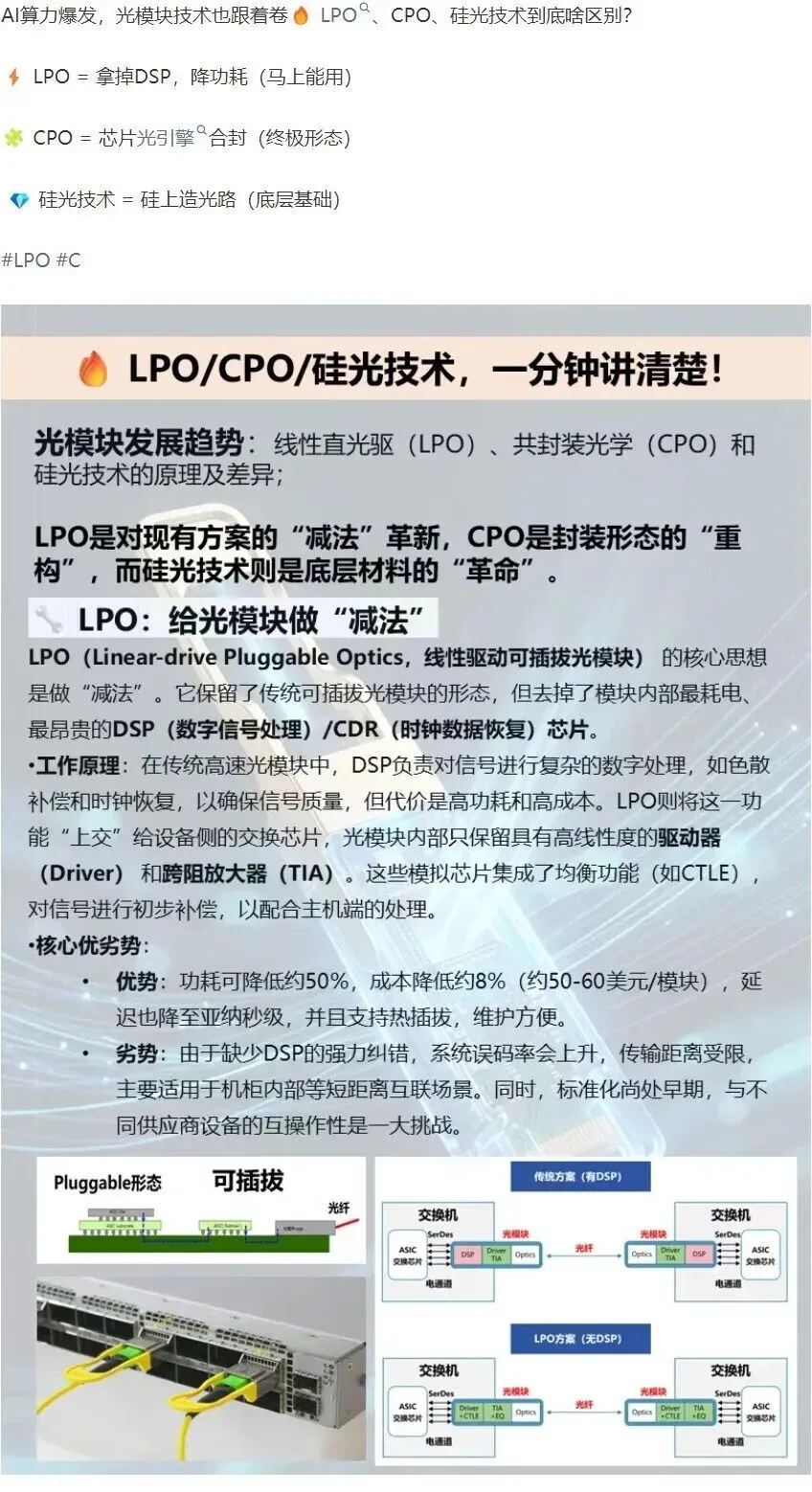

二、LPO 线性驱动可插拔光学 Linear Pluggable Optics
定义
保留传统可插拔光模块形态，砍掉模块内部高功耗DSP数字信号处理芯片，只用线性驱动（Driver）+线性跨阻放大器（TIA）做模拟信号处理，信号补偿功能转移到交换机ASIC芯片上完成。
核心优缺点
✅ 优势
1. 完全兼容现有QSFP/OSFP热插拔接口，机房改造简单、故障可单独换模块；
2. 功耗大幅下降：传统800G DSP模块≈13W，LPO仅3~4W，省电50%；
3. 去掉昂贵DSP，光模块硬件成本更低。
❌ 劣势
4. 传输距离受限：仅适合2km以内机柜/机房短距互联；
5. 对交换机芯片SerDes性能要求极高，老设备无法兼容；
6. 无DSP纠错，长距离、复杂异构网络稳定性弱。
定位
短期过渡方案，当下800G商用主流路线，AI算力集群内部短距互联首选。

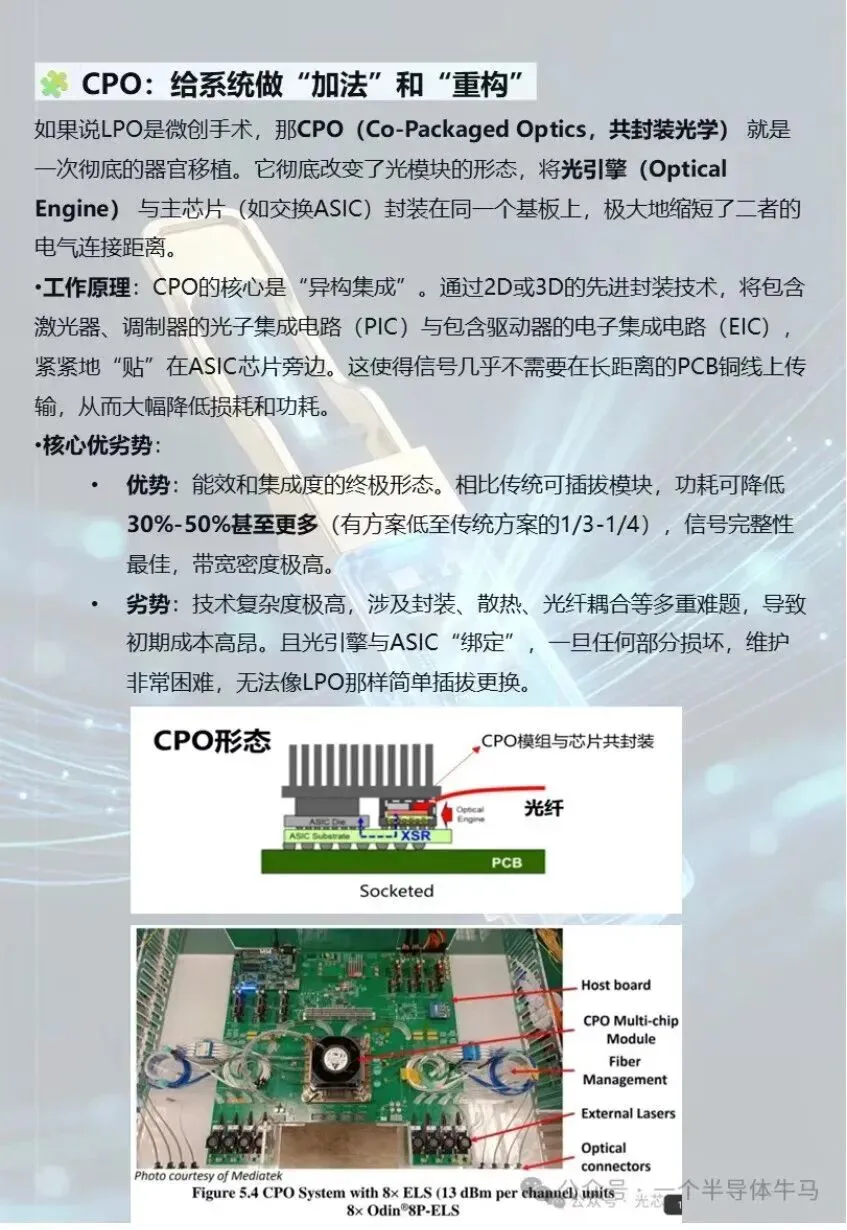

三、CPO 共封装光学 Co-Packaged Optics
定义
抛弃独立可插拔光模块，用2.5D/3D先进封装，把硅光光引擎（光芯片）和交换机ASIC/AI芯片封装在同一个基板，电信号走线从厘米PCB缩短到毫米级。
核心优缺点
✅ 优势
1. 功耗断崖下跌：省去长距离高速铜线损耗，整体功耗降低30%~70%，适配1.6T/3.2T超高速；
2. 带宽密度天花板：封装内可集成上百个光通道，解决AI集群I/O瓶颈；
3. 信号延迟极低，算力互联性能最优。
❌ 劣势
4. 无光模块热插拔，维修复杂，一整套封装需整体更换；
5. 封装、耦合工艺难度极高，设备成本昂贵，目前未大规模商用；
6. 散热、光路对准、良率都是工程难题。
定位
长期终极架构，2026年后1.6T及以上超大规模AI数据中心的下一代标准方案，必须搭配硅光芯片实现高密度集成。
三者核心关系总结
1. 硅光是“原材料/芯片”，LPO、CPO是两种“组装架构”；
2. LPO=可插拔、去DSP、低成本短期方案，可搭配传统分立光芯片或硅光；
3. CPO=芯片级共封装、极致低功耗、长期高端方案，主流路线完全基于硅光；
4. 产业演进路线：传统DSP光模块 → LPO（800G商用）→ CPO+硅光（1.6T+远期）。

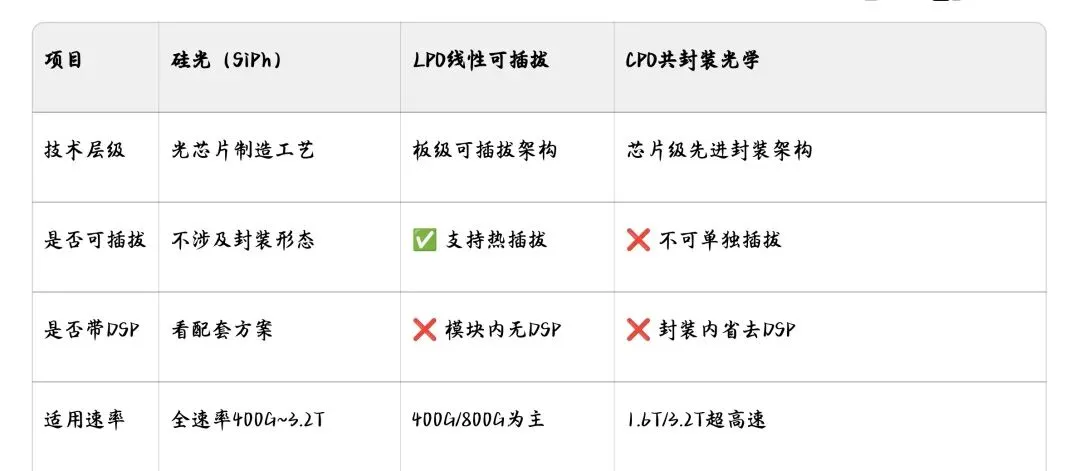

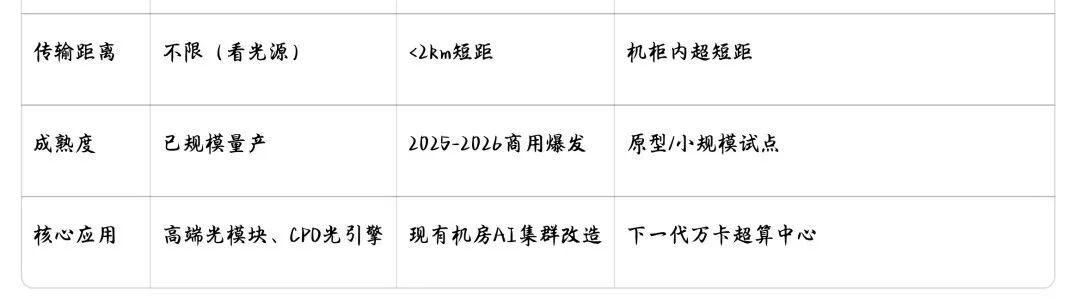

简明对比表
