从毛细管计算到换热器设计，从物性查询到热力循环仿真——制冷工程师的一站式工具箱
制冷百家工具评测 · 软件中心专题 | 📅 2026-06-15 | ✍️ 制冷百家 | ⏱️ 预计阅读时间：15-20分钟
一、引言：制冷工程师的"数字工具箱"
在制冷行业干了30年，我最大的感慨是：以前画一张压焓图要半天，现在点一下鼠标就出来了。
制冷百家（zhilengbj.cn）协作软件团队搭建的软件中心是国内少有的、专注于制冷工程领域的专业工具平台。目前上架了13款软件，覆盖了从毛细管计算、冷媒充注、换热器设计到热力循环仿真的完整链条。后续我们将逐步推荐更多的制冷仿真软件与工具，每一款工具都针对制冷工程师的实际痛点，不是泛泛的"通用工具"，而是懂制冷的工具。
本文价值：
1. 13款软件逐一介绍：功能特点、适用场景、版本状态
2. 下载量和使用评价数据：帮你判断哪款最值得优先使用
3. 按工程阶段分类：设计选型 → 系统仿真 → 现场调试 → 教学培训
4. 老师傅的推荐排序：30年经验告诉你哪些工具是"刚需"

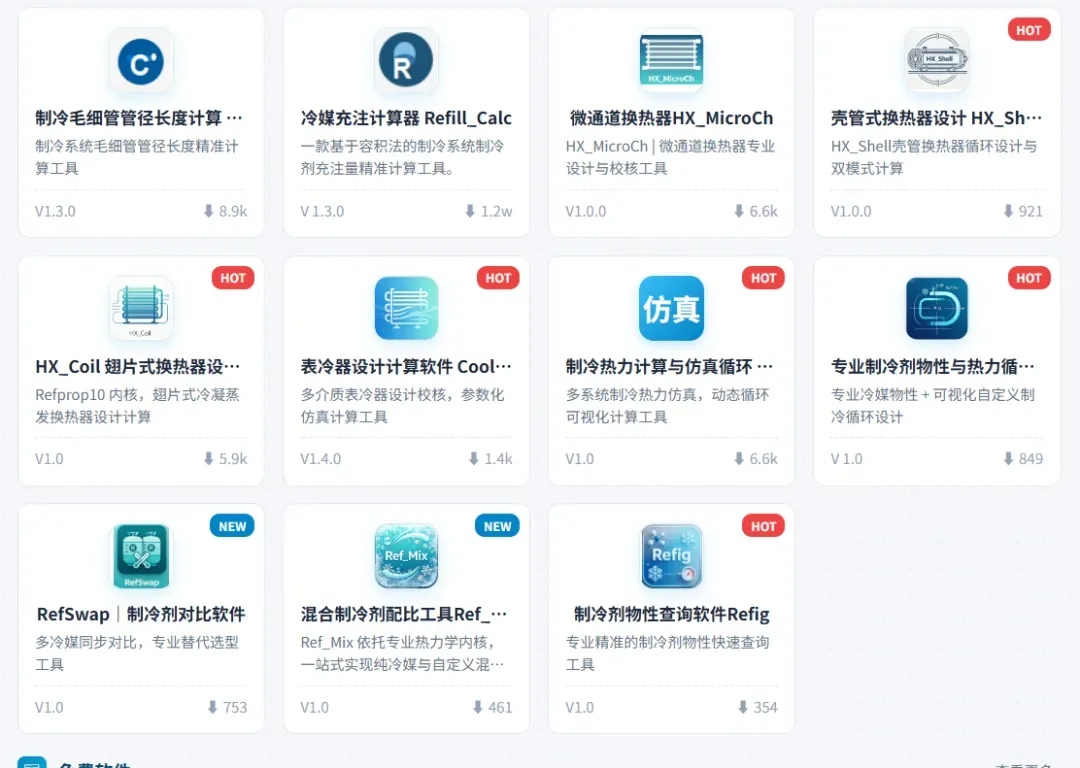

二、软件中心概览
2.1 平台基本信息

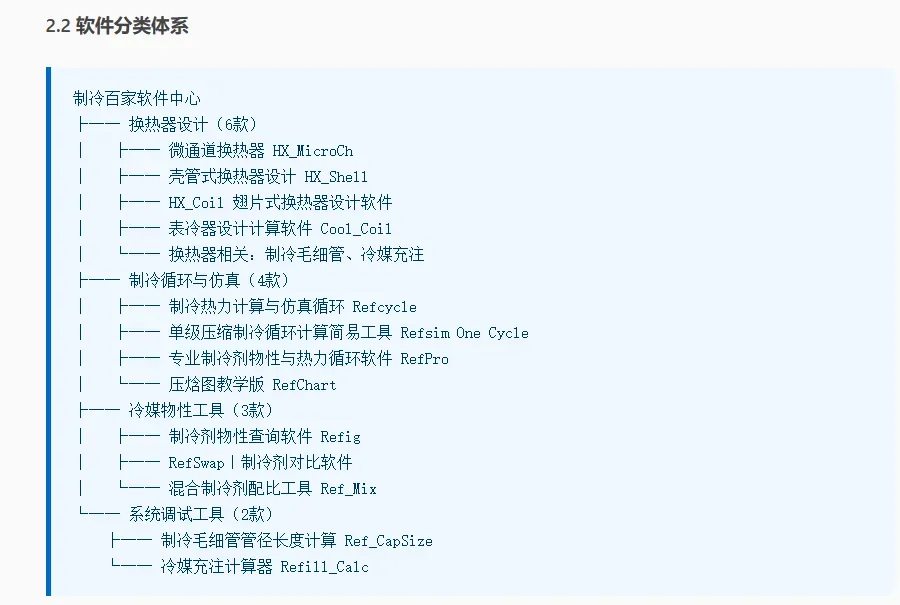

2.2 软件分类体系
**老师傅提醒**：分类不是绝对的。比如"制冷毛细管管径长度计算"既可以归入换热器设计（节流元件），也可以归入系统调试（现场维修工具）。实际使用时，看的是**你当前在什么工程阶段**，而不是软件归在哪个分类。
三、换热器设计类软件（6款）
3.1 微通道换热器 HX_MicroCh
功能详解：
HX_MicroCh 是专门针对微通道换热器（Microchannel Heat Exchanger）的设计工具。微通道换热器（扁管+翅片结构）在家用空调、汽车空调中应用越来越广，其传热机理与传统圆管翅片换热器不同——通道尺寸在毫米甚至亚毫米级别，表面张力效应显著，沸腾和冷凝的关联式完全不同。
主要功能模块：
1. 传热设计：根据制冷量、冷媒种类、风量等参数，计算所需微通道扁管数量、长度、翅片参数
2. 压降校核：计算冷媒侧和空气侧的压降，确保在允许范围内
3. 结构校核：校核扁管耐压强度、翅片刚度、集管分配均匀性
4. 性能仿真：变工况仿真（不同环境温度、不同负荷率下的性能预测）
应用场景：
- 家用空调微通道冷凝器/蒸发器设计
- 汽车空调换热器匹配计算
- 热泵热水器换热器选型
- 微通道换热器教学与研究
**推荐指数**：★★★★☆（微通道专用工具稀缺，这款填补了国内空白）

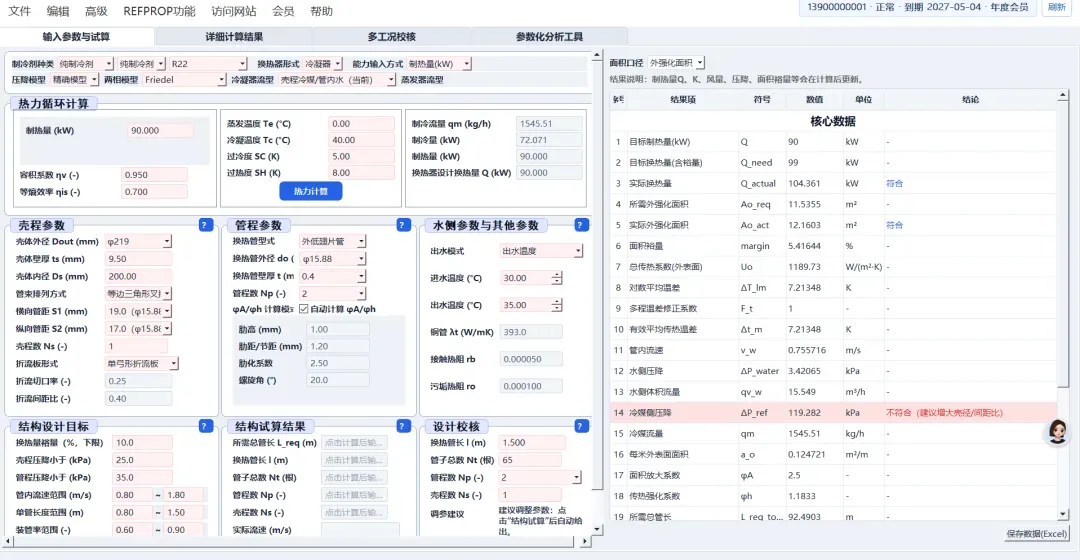

3.2 壳管式换热器设计 HX_Shell
功能详解：
HX_Shell 是壳管式换热器（Shell-and-Tube Heat Exchanger）的专业设计工具。壳管式换热器是冷水机组、大型冷库、工业冷却系统的核心部件，其设计涉及壳程、管程的复杂流动和传热计算。
主要功能模块：
1. 双模式计算：设计模式（已知热负荷求结构）和校核模式（已知结构求性能）
2. 布管设计：支持三角形、正方形、旋转正方形等多种布管方式
3. 折流板设计：单弓形、双弓形、圆盘-圆环等多种折流板类型的计算
4. 振动校核：计算管束的流体诱导振动，防止管子磨损和断裂
5. 压降计算：壳程和管程的压降精确计算
应用场景：
- 水冷式冷水机组冷凝器设计
- 大型冷库壳管式蒸发器设计
- 工业冷却系统换热器选型
- 海水淡化、化工流程中的换热器设计
**推荐指数**：★★★★☆（冷水机组设计的必备工具，但上手需要一定换热器基础）
3.3 HX_Coil 翅片式换热器设计软件
功能详解：
HX_Coil 是翅片式换热器（Finned-Tube Coil）的专业设计软件，以 REFPROP 10 为物性内核，支持几乎所有主流制冷剂。翅片式换热器是风冷制冷系统（家用空调、商用冷柜、风冷冷库）的核心部件。
主要功能模块：
1. 冷凝器设计：空气冷却式冷凝器的热力计算、翅片设计、风机选型
2. 蒸发器设计：翅片式蒸发器的换热计算、结霜修正、除霜设计
3. 盘管参数优化：管排数、片距、翅片类型、管径的优化组合
4. 变工况仿真：不同环境温度、不同负荷下的性能预测
5. 多冷媒支持：支持全部REFPROP的制冷剂种类；R22、R134a、R410A、R32、R290等
应用场景：
- 家用空调/商用空调冷凝器蒸发器设计
- 风冷冷库翅片式蒸发器设计
- 热泵热水器风侧换热器设计
- 翅片式换热器生产线工艺参数设定
**推荐指数**：★★★★★（REFPROP 10内核是核心优势，物性计算精度远超经验公式）

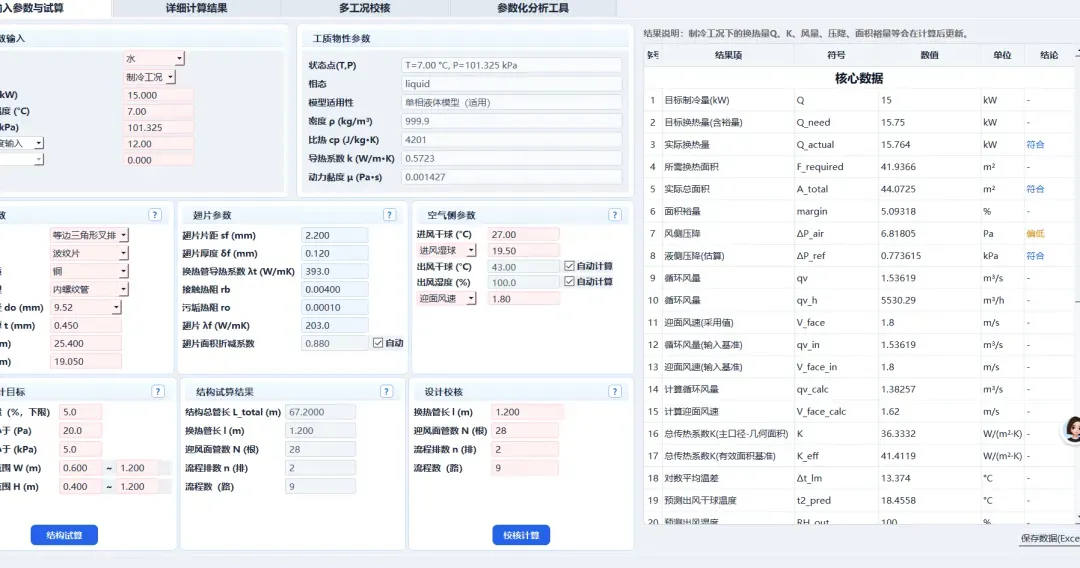

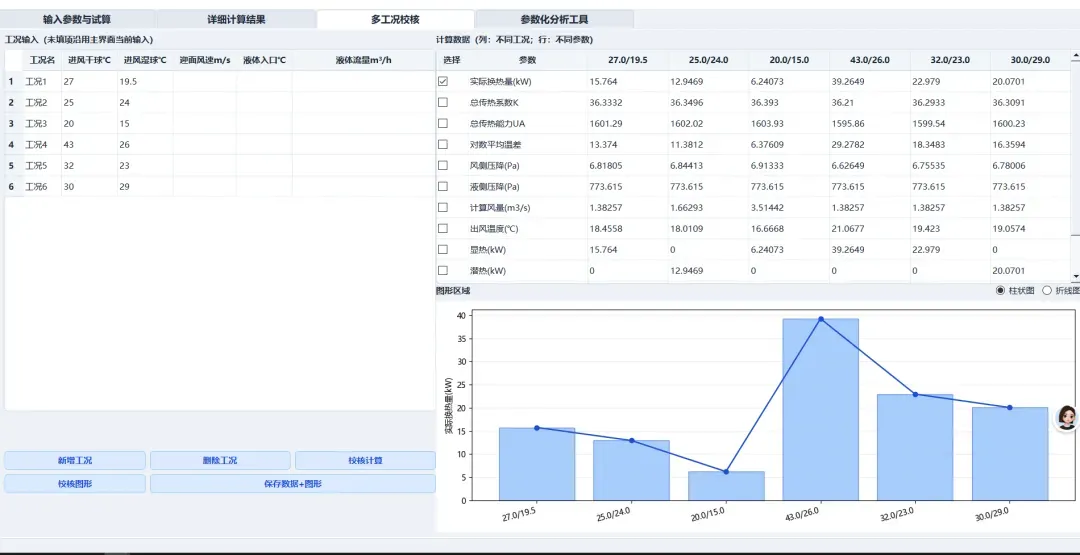

3.4 表冷器设计计算软件 Cool_Coil
功能详解：
Cool_Coil 专注于表冷器（Cooling Coil）的设计与校核。表冷器是空调系统（AHU、空调箱）中用于冷却/除湿空气的关键部件，与制冷系统的蒸发器有所不同——它通常使用冷水或冷媒直接冷却空气，需要同时考虑显热换热和潜热换热（除湿）。
主要功能模块：
1. 多介质支持：支持冷水、冷媒（直接膨胀）、乙二醇溶液等多种冷却介质
2. 湿工况计算：考虑空气侧的结露除湿，计算潜热负荷和除湿量

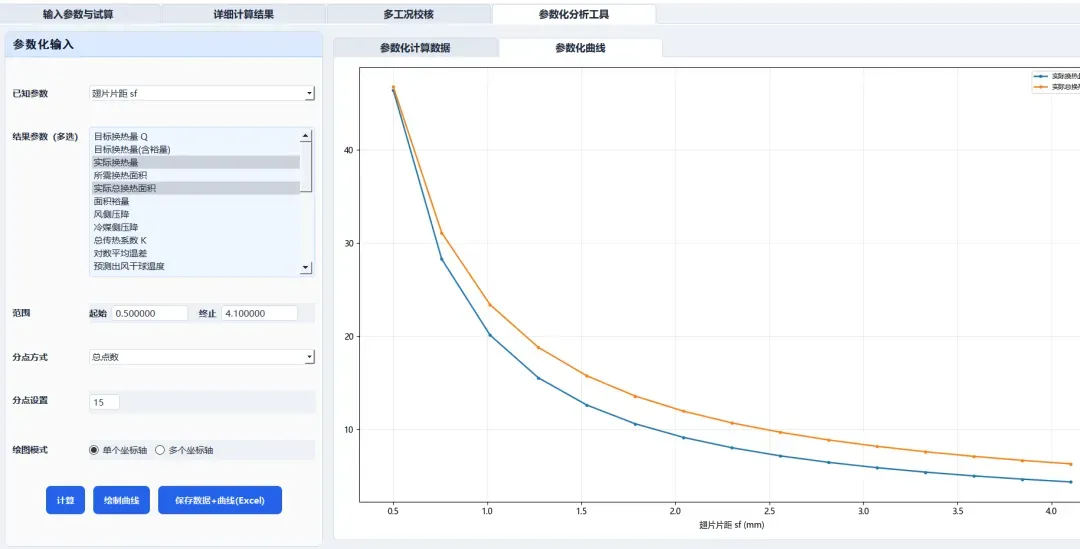

3. 参数化仿真：改变进水温度、风量、迎面风速等参数，自动生成性能曲线
4. 设计校核双模式：既可以从负荷设计结构，也可以从结构校核性能
5. 盘管结构库：内置常用管径、片距、翅片类型的结构库
应用场景：
- 中央空调系统表冷器设计（AHU、PAU、MAU）
- 工业工艺冷却盘管设计
- 数据中心精密空调盘管选型
- 恒温恒湿系统表冷器设计
**推荐指数**：★★★★☆（表冷器设计工具本身就不多，Cool_Coil的参数化仿真功能尤其出色）
3.5 换热器软件横向对比
四、制冷循环与仿真类软件（4款）

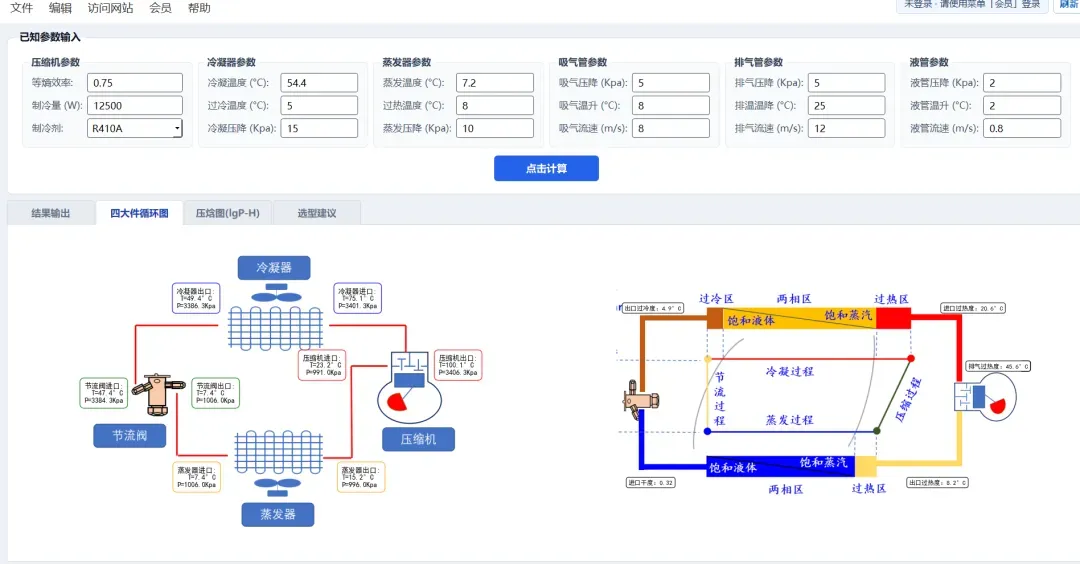

4.1 制冷热力计算与仿真循环 Refcycle
功能详解：
Refcycle 是一款制冷系统热力仿真与可视化工具。它不是简单的计算器，而是让制冷循环"动起来"——你可以在屏幕上看到制冷剂在压焓图上的循环路径，实时改变参数，观察系统性能的变化。
主要功能模块：
1. 多系统仿真：支持单级压缩、双级压缩、回热循环、喷气增焓等多种循环形式
2. 动态可视化：压焓图实时绘制，循环过程动画演示
3. 参数敏感性分析：改变蒸发温度、冷凝温度、过冷度等参数，自动绘制性能曲线
4. 设备选型辅助：根据仿真结果，推荐压缩机、换热器、膨胀阀的规格
5. 报告输出：一键生成PDF仿真报告，包含参数表、压焓图、性能曲线
应用场景：
- 高校制冷原理课程教学（学生最直观的学习工具）
- 制冷系统设计阶段的性能预测
- 新冷媒替代方案的性能对比仿真
- 热泵系统低温工况性能评估
**推荐指数**：★★★★★（6.6k下载量说明受欢迎程度，可视化是最大亮点）
4.2 单级压缩制冷循环计算简易工具 Refsim One Cycle
功能详解：
Refsim One Cycle 定位为"简易工具"——不是功能最全面的，但一定是最快上手的。如果你只需要快速计算一个单级压缩循环的COP、制冷量、压缩机功率，而不是做复杂的系统仿真，这款工具就是为你设计的。
主要功能模块：
1. 快速计算：输入蒸发温度、冷凝温度、冷媒种类，10秒出结果
2. 设备选型：根据计算结果，推荐压缩机型号（库内匹配）
3. 参数对比：同时对比2~3种冷媒的性能，快速选型
4. 压焓图输出：自动生成标准压焓图，可导出图片
5. 打印友好：计算结果排版清晰，适合贴到方案书里
应用场景：
- 工程现场快速估算（没有电脑时，手机也能用）
- 制冷课程学生作业（快速验证手算结果）
- 方案设计阶段的性能初算
- 新冷媒替换时的快速对比
**推荐指数**：★★★★★（5.7k下载量，说明"简易"不等于"简单"——很多人需要的是快，不是全）

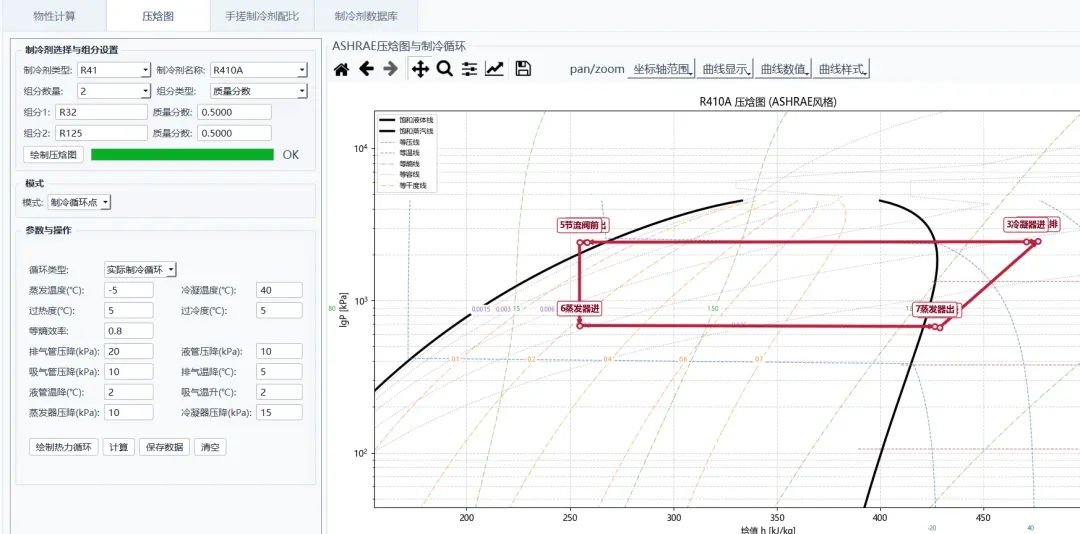

4.3 专业制冷剂物性与热力循环软件 RefPro
功能详解：
RefPro 是制冷百家软件中心中最专业、最深度的仿真工具。如果说 Refsim One Cycle 是"傻瓜相机"，RefPro 就是"专业单反"——它允许用户自定义几乎任何制冷循环结构，然后基于精确的物性计算进行仿真。
主要功能模块：
1. 自定义循环设计：拖拽式搭建制冷循环，支持任意组合的回热器、经济器、闪蒸器、喷射器等
2. 全冷媒支持：基于REFPROP内核，支持100+种纯质和混合冷媒
3. 状态点计算：精确计算循环中每个状态点的压力、温度、焓、熵、密度等参数
4. 性能分析：COP、制冷量、压缩机功率、换热器热负荷的详细计算
5. 参数优化：自动寻优功能，找到给定约束下的最佳循环参数
应用场景：
- 科研院所制冷循环研究
- 研究生制冷系统设计课题
- 企业新产品开发（新循环结构的性能评估）
- 复杂系统（如复叠式、双级压缩）的精确仿真
**推荐指数**：★★★★☆（功能强大但学习曲线较陡，适合有一定基础的工程师）

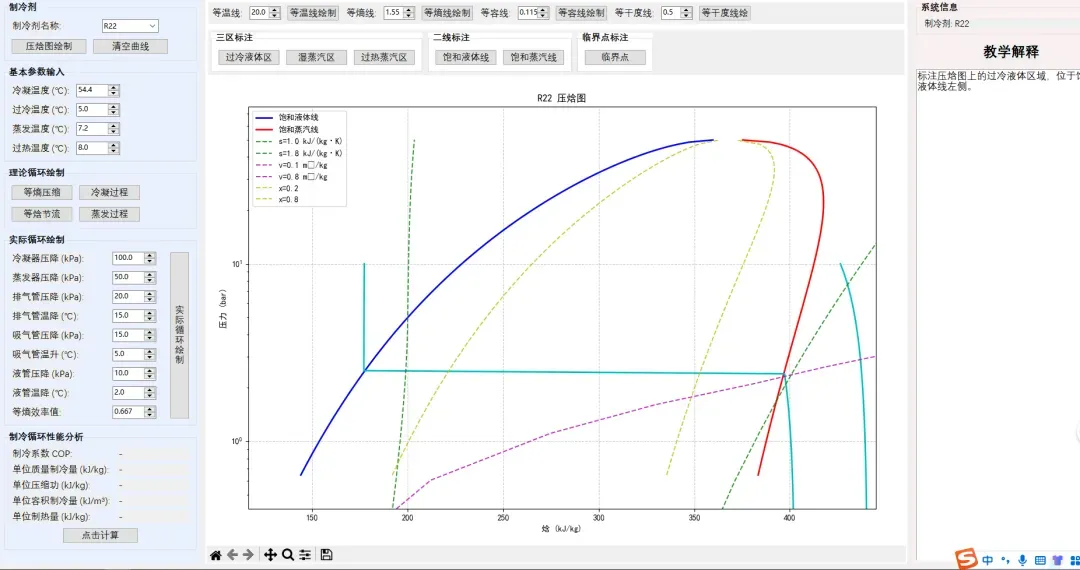

4.4 压焓图教学版 RefChart
功能详解：
RefChart 是压焓图（Pressure-Enthalpy Diagram）的交互式教学工具。对于制冷行业的初学者来说，压焓图是最难跨越的门槛之一——那些等温线、等熵线、等干度线、临界点，常常让人一头雾水。RefChart 用交互式的方式把压焓图"拆解"开，让你一步一步理解。
主要功能模块：
1. 压焓图拆解：等压线、等温线、等熵线、等干度线、等容线、等比容线逐层显示
2. 循环绘制：在压焓图上绘制标准制冷循环，标注每个状态点
3. 状态点查询：点击图上任意一点，显示该点的完整热力学参数
4. 冷媒对比：同时显示两种冷媒的压焓图，对比临界点、温度滑移等差异
5. 练习题库：内置压焓图识图练习题，检验学习效果
应用场景：
- 制冷专业本科生/高职学生的入门教学
- 企业新员工制冷基础知识培训
- 制冷维修技师的理论提升
- 自学制冷技术的爱好者
**推荐指数**：★★★★★（5.3k下载量，说明教学需求巨大——压焓图确实是入门的第一道坎）
五、冷媒物性工具类（3款）

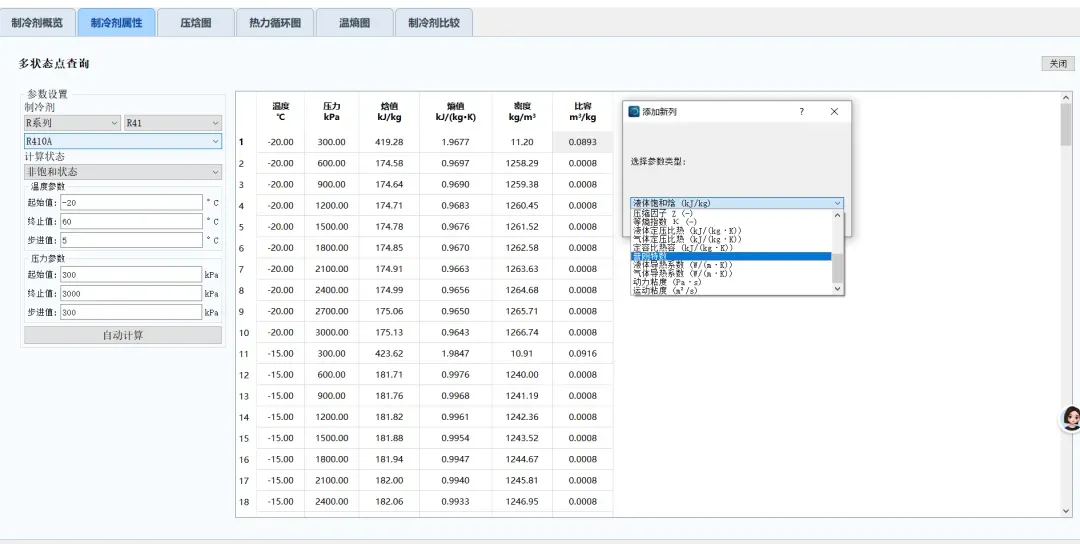

5.1 制冷剂物性查询软件 Refig
功能详解：
Refig 是一款轻量级的制冷剂物性查询工具。它不追求仿真功能，而是把"查物性"这件事做到极致——你输入温度和压力（或任意两个状态参数），它立刻返回该状态下冷媒的所有热力学性质。
主要功能模块：
1. 状态点查询：输入任意两个独立参数（P、T、H、S、D、Q），计算其余所有参数
2. 饱和表查询：查询饱和液体和饱和蒸气的物性参数表
3. 温熵图/压焓图：快速绘制单点或多点的状态图
4. 对比功能：同屏对比两种冷媒的物性差异
5. 离线使用：安装后无需联网，现场无网络也能查
应用场景：
- 工程现场快速查物性（没有REFPROP时应急用）
- 设计手册编写时的数据核对
- 制冷课程教学演示
- 冷媒替代方案对比时的物性参考
**推荐指数**：★★★☆☆（功能单一但实用，适合作为"口袋工具"常备）

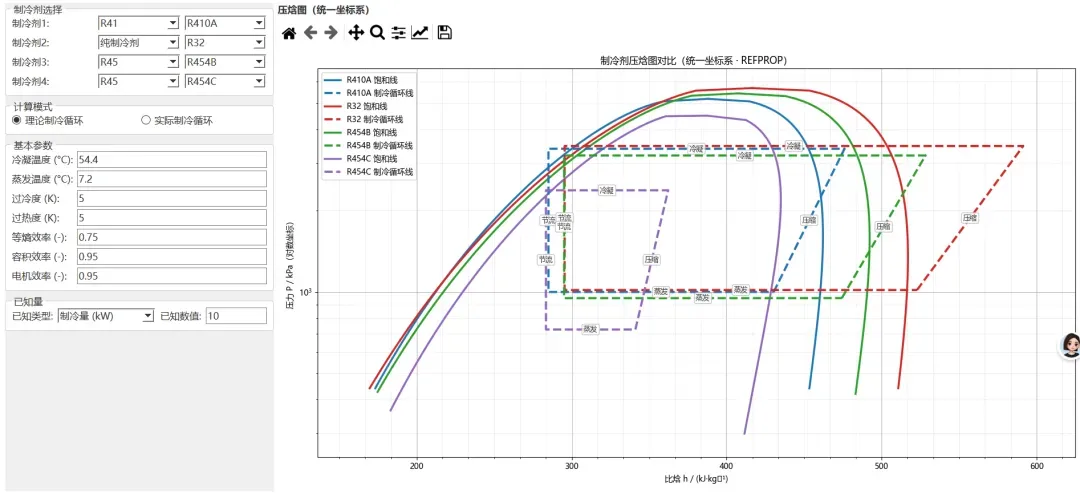

5.2 RefSwap｜制冷剂对比软件
功能详解：
RefSwap 解决的是制冷剂替代选型的问题。在环保法规（基加利修正案）推动下，R22、R410A等冷媒正在被淘汰，R32、R290、R454B、R1234yf等新型冷媒不断涌现。工程师面临的问题是：替代冷媒选哪种？性能差多少？系统需要改什么？
主要功能模块：
1. 多冷媒对比：同时对比最多4种冷媒的物性、环保指标、安全等级
2. 替代方案推荐：输入现有冷媒，自动推荐可选的替代方案
3. 系统改造评估：评估替代冷媒对压缩机、换热器、管路的影响
4. 充注量换算：根据容积法计算新旧冷媒的充注量差异
5. GWP/ODP报告：自动生成环保指标对比报告
应用场景：
- R22/R410A系统改造为环保冷媒的方案评估
- 出口设备（欧盟、美国）的冷媒合规选型
- 新设备开发时的冷媒筛选
- 环保审计报告编制
**推荐指数**：★★★★☆（环保冷媒替代是行业大势，RefSwap是这个细分领域的专业工具）
5.3 混合制冷剂配比工具 Ref_Mix
功能详解：
Ref_Mix 是面向混合制冷剂（Zeotropic Mixtures）的专业工具。混合冷媒（如R404A、R410A、R407C、R448A、R449A、R452B等）在实际系统中存在温度滑移（Glide），其物性计算比纯质冷媒复杂得多——需要用到状态方程（如PR方程、SRK方程）和混合规则。
主要功能模块：
1. 自定义配比：输入任意两种或多种纯质的摩尔分数，计算混合物的物性
2. 温度滑移计算：计算混合冷媒在蒸发和冷凝过程中的温度滑移
3. 配比优化：设定目标（如最低GWP、最佳COP），自动优化组分比例
4. 泄漏分析：模拟混合冷媒泄漏后组分变化（分馏效应）
5. 相图绘制：绘制混合物的T-x图、P-x图
应用场景：
- 混合冷媒研发（如寻找R410A的最佳替代配方）
- 制冷系统充注后的组分分析
- 泄漏后的系统性能评估
- 混合冷媒的教学与科研
**推荐指数**：★★★☆☆（功能专业但用户面较窄，适合研发人员和高校研究者）
六、系统调试工具类（2款）

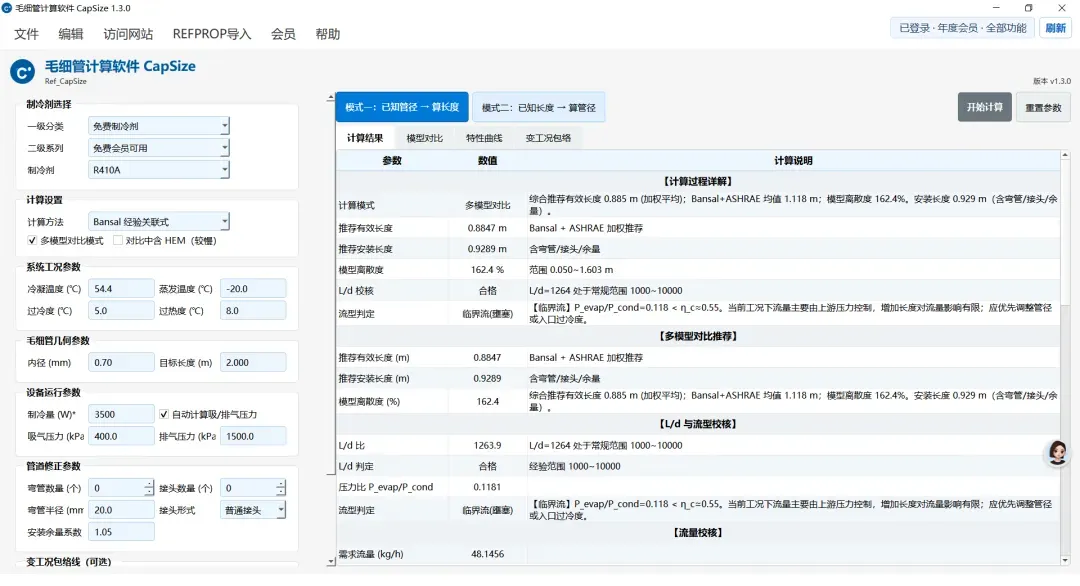

6.1 制冷毛细管管径长度计算 Ref_CapSize
功能详解：
Ref_CapSize 是制冷百家软件中心中下载量最高、评分最高的明星产品。毛细管是制冷系统中最简单的节流元件，但"简单"不等于"容易算"——管径差0.1mm、长度差100mm，系统性能可能天差地别。
主要功能模块：
1. 双模式计算：
- 模式一：已知管径 → 计算长度（设计新系统）
- 模式二：已知长度 → 计算管径（维修替换时）
2. 多算法支持：Bansal公式、ASHRAE L/d图、Melo公式、HEM模型等
3. 多冷媒支持：R170、R22、R410A、R32、R600a、R290等
4. 自动校核：L/d比值校核、临界流动校核、安装条件校核
5. 对比分析：不同算法计算结果的差异对比，帮助用户选择最佳方案
应用场景：
- 冰箱/冷柜生产线毛细管工艺参数设定
- 维修现场毛细管更换（精确匹配原装参数）
- 空调系统毛细管节流结构优化
- 制冷课程毛细管设计教学
**推荐指数**：★★★★★（8.9k下载、4.9分——这是制冷百家最被认可的工具，实至名归）

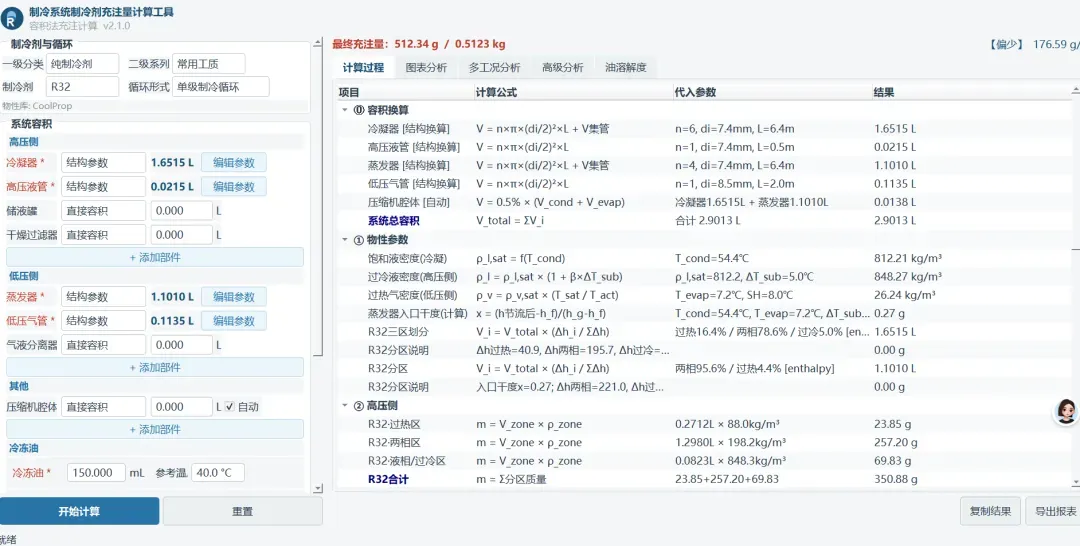

6.2 冷媒充注计算器 Refill_Calc
功能详解：
Refill_Calc 是制冷百家软件中心中下载量最高（1.2w）的工具，也是维修师傅最刚需的工具。冷媒充注量偏差10%，系统COP可能下降8%~15%；偏差30%，压缩机寿命可能缩短一半。但现场往往没有条件用重量法精确充注，容积法计算是最佳的替代方案。
主要功能模块：
1. 容积法计算：根据系统各部件（管路、换热器、阀门）的容积，计算所需冷媒量
2. 多冷媒密度库：内置各冷媒在不同温度下的液态密度和气态密度
3. 部件容积库：常见铜管、换热器、阀门的标准容积数据库
4. 工况修正：根据环境温度、运行工况修正充注量
5. 充注记录：保存每次充注的计算参数和结果，便于追溯
应用场景：
- 新装空调/冰箱的首次充注量计算
- 维修回收后重新充注的精确计算
- 系统改造（更换换热器、加长管路）后的充注量重新核算
- 教学培训中的充注量计算练习
**推荐指数**：★★★★★（1.2w下载量说明这是全行业的刚需工具，维修师傅人手一个不为过）
七、13款软件总对比与选型推荐
7.1 按工程阶段推荐
7.2 按用户类型推荐
八、老师傅提醒：三条选工具的铁律
**铁律一：先解决"有没有"，再解决"好不好"**
很多工程师问我："RefPro和Refcycle哪个更好？"我的回答是："如果你连压焓图都看不懂，这两个对你来说都是天书。先从RefChart和Refsim One Cycle开始，把基础打牢，再谈'好不好'。"
>
**铁律二：下载量不等于适合你**
Refill_Calc下载量1.2w，但如果你做的是换热器设计，它对你一文不值。HX_Shell只有921下载，但如果你是冷水机组工程师，它就是刚需。选工具看的是**你的工程阶段**，不是 popularity。
>
**铁律三：工具是辅助，不是替代**
再精确的软件，也替代不了老师傅的经验。Ref_CapSize能算出毛细管长度，但现场管路弯折、焊堵、油膜厚度这些"软件算不出来的东西"，往往才是影响最大的。用软件辅助判断，用经验最终决策。
本文要点速记
1. 制冷百家+软件团队的软件中心是国内少有的制冷工程专业工具平台，13款软件覆盖换热器、循环仿真、冷媒物性、系统调试全链条
2. 下载量TOP3：冷媒充注计算器(1.2w)、毛细管计算(8.9k)、微通道换热器(6.6k)
3. 评分最高：制冷毛细管管径长度计算 Ref_CapSize（4.9分）
4. 换热器设计：HX_Coil（REFPROP内核）最推荐，HX_Shell（壳管专用）次之
5. 循环仿真：Refcycle（可视化最强）> Refsim One Cycle（最易上手）> RefPro（最专业深度）
6. 现场调试：Ref_CapSize + Refill_Calc 是维修师傅的"左右手"
7. 教学培训：RefChart（压焓图入门）+ Refsim One Cycle（循环计算）最佳组合
8. 冷媒替代：RefSwap（多冷媒对比）+ Ref_Mix（混合配比）是环保改造必备
