Apollo源码深度(十二)——日志:30GB录一次路测,只为找0.1秒断裂

从PX4转过来搞Apollo的时候，我对数据录制的理解还停在ulog那套——飞控芯片上跑，RAM抠到KB级别，日志格式必须极致紧凑。Apollo这边完全不一样，工控机算力富裕，存储空间按GB算，数据录制系统的设计哲学截然不同。

花了两个周末把modules/cyber/record/和modules/cyber/logger/的源码翻了一遍，记下来。

Record：不止是录像

Apollo的数据录制系统叫Cyber Record，核心思路是把所有channel上的消息序列化到文件里，后面可以反复回放。跟ROS的bag文件概念类似，但底层实现是另一套。

源码入口在cyber/record/record_writer.h和record_reader.h。RecordWriter和RecordReader都继承自RecordBase，共享channel列表、消息计数、消息类型查询这些基础接口。RecordBase持有Header信息和文件路径，读写两端共用同一套proto定义。RecordReader的构造函数直接接收文件路径，内部完成Open操作，用起来比Writer简单。

RecordWriter的用法很直接：

RecordWriter writer;writer.SetSizeOfFileSegmentation(0);writer.SetIntervalOfFileSegmentation(0);writer.Open("test.record");writer.WriteChannel("/test/channel1", "apollo.cyber.proto.Test", proto_desc);for (uint32_t i = 0; i < 100; ++i) {auto msg = std::make_shared<RawMessage>("abc" + std::to_string(i));    writer.WriteMessage(CHANNEL_NAME_1, msg, 888 + i);}writer.Close();

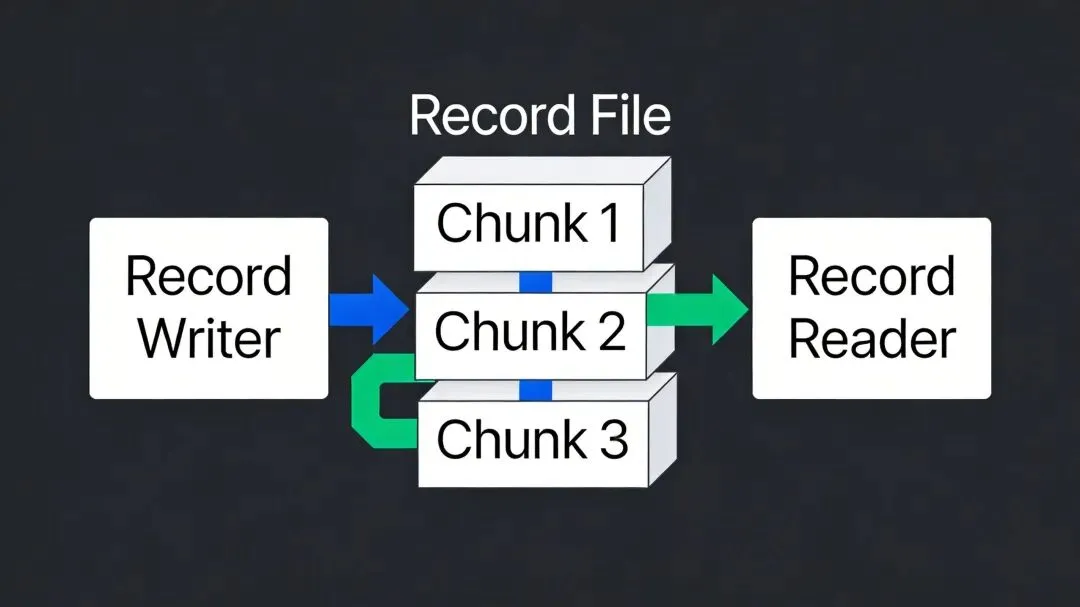

SetSizeOfFileSegmentation和SetIntervalOfFileSegmentation控制文件分片。传0表示不分片。实际路测中通常设成2GB或60秒切一个文件，避免单个record文件过大不好管理。源码里HeaderBuilder定义了默认值：CHUNK_INTERVAL_是20秒，SEGMENT_INTERVAL_是60秒，CHUNK_RAW_SIZE_是16MB，SEGMENT_RAW_SIZE_是2GB。

写入是异步的。调WriteMessage之后不阻塞，消息先进内存里的ChunkBodyCache缓冲区，后台线程负责落盘。录制本身不应该拖累实时性，这个设计对路测场景很关键——你不想因为录制导致感知模块丢帧。

当缓冲区里的消息数或时间跨度达到chunk_interval阈值，Writer会触发flush，把当前chunk序列化写入文件，同时更新Header里的chunk_number和message_number。flush的时候先把ChunkHeader写进去，紧跟ChunkBody，再更新Header里的统计字段。如果配置了压缩（BZ2或LZ4），压缩发生在序列化之后、写入之前。LZ4压缩速度快但压缩率一般，BZ2压缩率高但CPU开销大。实车场景下我选LZ4，平衡压缩比和写入延迟。

文件格式：Section堆叠

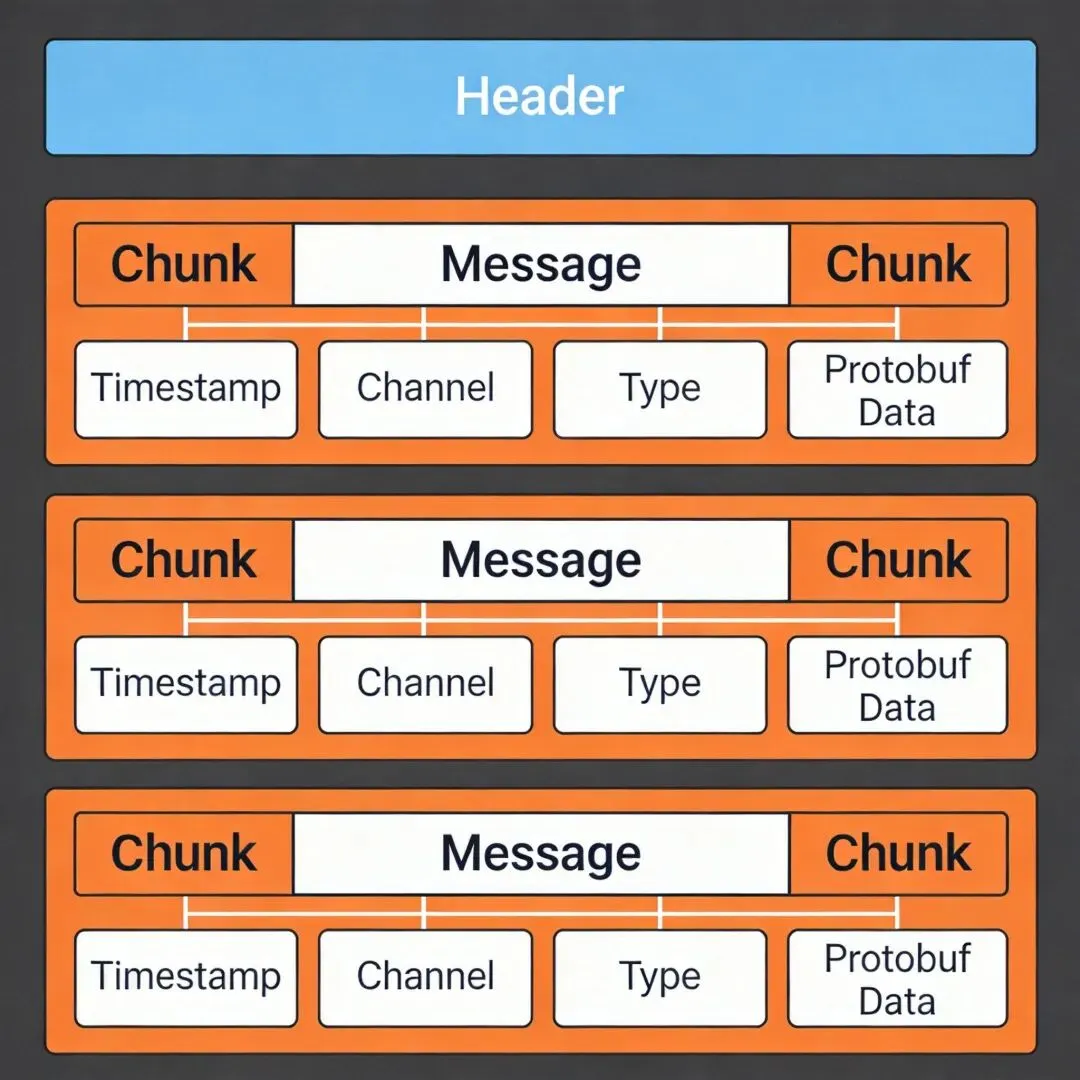

Record文件的物理结构是一堆Section顺序拼接。每个Section由固定16字节的Section Header加变长Data组成。Header里前4字节是SectionType（int32枚举），后面跟着DataSize等字段。

Section类型五种，定义在cyber/proto/record.proto里：

SECTION_HEADER = 0SECTION_CHUNK_HEADER = 1SECTION_CHUNK_BODY = 2SECTION_INDEX = 3SECTION_CHANNEL = 4

第一个Section固定是HEADER，占2048字节——不管实际Header结构多大，填满到2048。Header里存着版本号、压缩类型（NONE/BZ2/LZ4三种）、chunk_interval（默认20秒）、segment_interval（默认60秒）、chunk_raw_size（默认16MB）、segment_raw_size（默认2GB），以及index_position指向文件末尾的索引区。Header还记录了begin_time、end_time、message_number、size，以及is_complete标记——写完后置true，recover命令靠这个判断文件是否完整。

HEADER之后是CHANNEL Section，记录channel名和消息类型。比如name: "/apollo/perception/obstacles"，type: "apollo.perception.PerceptionObstacles"。同时存了proto_desc——protobuf的FileDescriptorProto序列化数据，反序列化时用它重建消息类型。这也是为什么record文件能自描述——你不需要额外的proto文件就能解析内容。

然后是CHUNK_HEADER加CHUNK_BODY的配对。ChunkHeader记录这个chunk的起止时间戳、消息数量和raw_size。ChunkBody里是消息列表，每条SingleMessage包含channelName、time（纳秒级）和content（protobuf序列化的二进制数据）。

文件末尾是INDEX Section，记录所有Channel、ChunkHeader、ChunkBody在文件中的偏移位置。通过Header里的index_position可以直接跳转到这里。

这个设计为随机访问服务。你想读某个时间段某个channel的数据，不用从头扫文件。先读Header拿index_position，从Index里查对应Chunk的偏移，直接seek过去。RecordReader的ReadMessage方法支持begin_time和end_time参数，底层就是走这个索引链路。Reader还提供GetChannelList返回所有channel名，GetMessageNumber按channel查消息数，GetMessageType返回protobuf类型字符串。

cyber_recorder：命令行干活

实际录制不用写代码。cyber_recorder命令行工具覆盖了常用场景，源码在cyber/tools/cyber_recorder/，入口是main.cc，核心逻辑在recorder.cc。

录制：

cyber_recorder record -o test.record -c /apollo/sensor/lidar64 /apollo/perception/obstacles

回放：

cyber_recorder play -f test.record --loop

查看文件信息：

cyber_recorder info test.record

还有split按时间或大小切割大文件，recover修复写了一半断电的损坏文件。split在处理几小时的录制数据时很实用，把大文件切成按场景或按时间段的小文件，分析时不用加载整个文件。recover则通过检查Header的is_complete字段判断文件是否正常关闭，没关闭的会尝试从INDEX区重建索引。

回放时有个实用参数-k，屏蔽某些channel。比如你录了一段数据，想用新算法重新跑感知，屏蔽掉原始感知channel，让新模块自己算：

cyber_recorder play -f sensor_rgb.record -k /perception/vehicle/obstacles /apollo/perception/obstacles

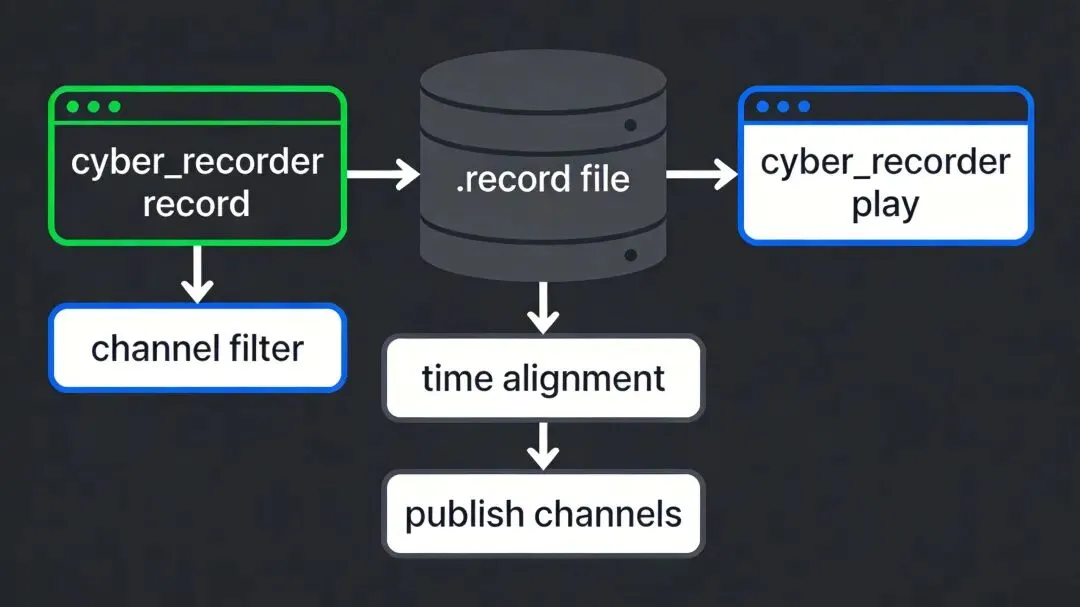

回放时时间对齐自动完成。Record里的消息带着原始纳秒时间戳，play按时间戳顺序发布到对应channel，模拟原始数据流的时序。这一点对仿真调试特别重要——模块收到的消息时序必须和实车一致，否则复现不了问题。

GLOG：日志这把双刃剑

Apollo的日志系统建在GLOG（Google Log）上。源码在cyber/logger/，核心三个类：Logger、AsyncLogger、LogFileObject。

Logger继承自google::base::Logger，包装原生GLOG的写入接口，实现Write、Flush、LogSize三个方法。写的时候加了mutex保护，保证线程安全。

AsyncLogger是重点。它起独立线程，用双缓冲机制异步写日志。业务线程把消息塞进当前buffer，后台线程swap出buffer批量落盘。两块buffer交替使用，写入端永远不用等落盘完成。日志量再大也不卡业务，这个设计在实车场景下很必要，感知模块每秒打上千条日志是常态。如果同步写盘，IO等待会直接拉高消息延迟。双缓冲的好处是写入端只需要做一次指针swap，开销几乎可以忽略。坏处是进程崩溃时buffer里没来得及落盘的日志会丢，所以FATAL级别的日志会强制flush。

日志API极简：

AINFO << "INFO log";AWARN << "WARN log";AERROR << "ERROR log";AFATAL << "FATAL log";

这些宏定义在cyber/common/log.h里，封装的是GLOG的LOG(INFO)到LOG(FATAL)。AINFO里还会自动加上文件名和行号，调试时定位代码很方便。

配置走环境变量，在cyber/setup.bash里：

export GLOG_log_dir=/apollo/data/logexport GLOG_alsologtostderr=0export GLOG_colorlogtostderr=1export GLOG_minloglevel=0

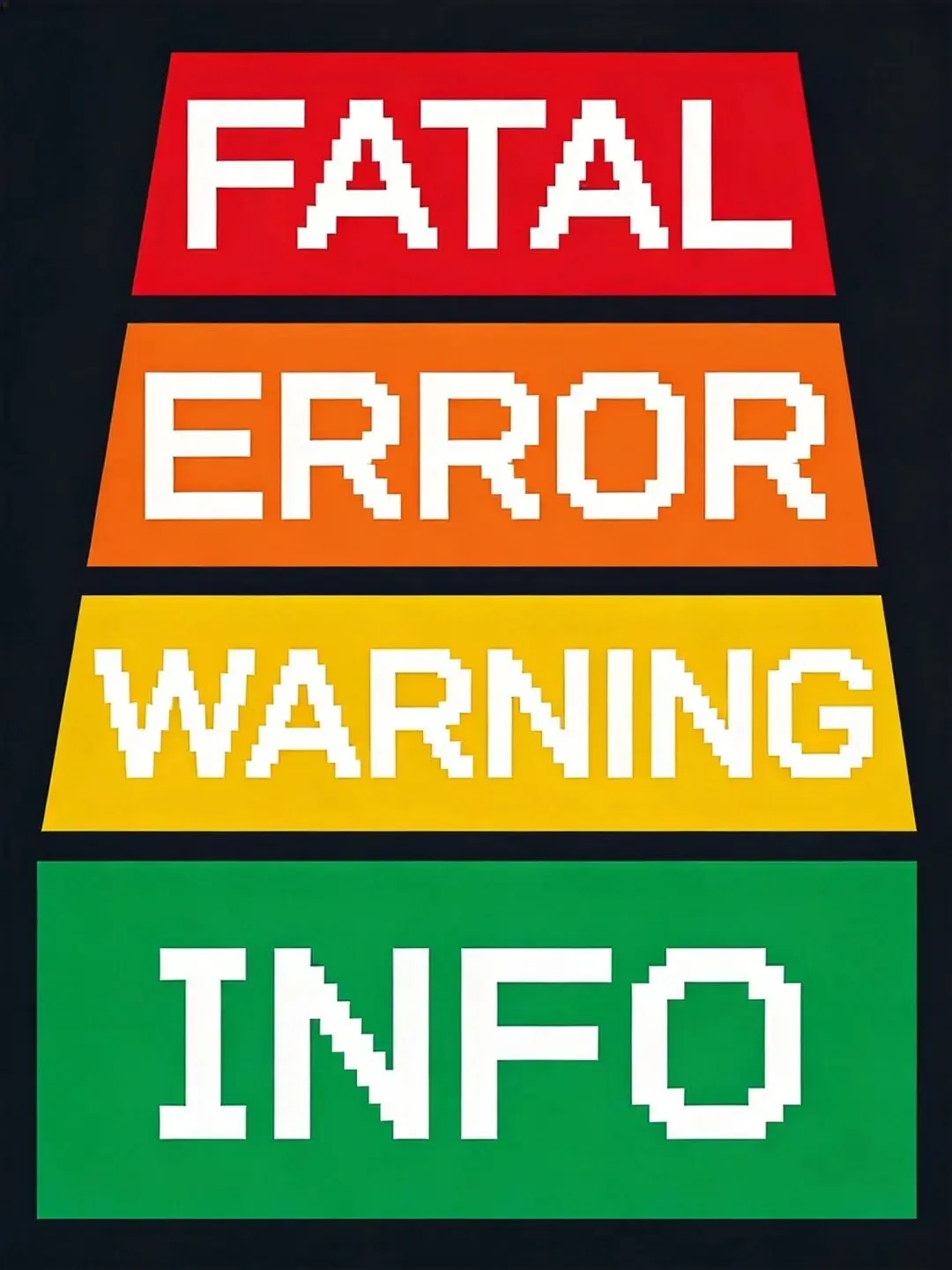

GLOG_minloglevel控制最低输出级别，0全量输出。实车调试通常调到1只保留WARNING以上，不然磁盘很快就满。GLOG_alsologtostderr设为1时同时输出到终端和文件，调试初期很有用，能看到实时日志流。

FindModuleName这个函数值得单独说。它从日志消息里提取模块名——在消息文本中找方括号[]，提取里面的内容作为模块名。如果没找到方括号，fallback到GlobalData::Instance()->ProcessGroup()拿进程组名。这个设计让日志能按模块路由到不同文件，info.log、warning.log、error.log分开存。实车跑起来十几个模块同时打日志，不分开根本没法看。

Dreamview：可视化回放

录好的record文件，最直观的查看方式是扔进Dreamview。源码在modules/dreamview/，本质是Web应用，后端C++起HTTP服务，前端React渲染。

用法三步：

aem bootstrap start                          # 启动Dreamviewcyber_recorder play -f demo_3.5.record --loop # 回放数据# 浏览器打开 localhost:8888

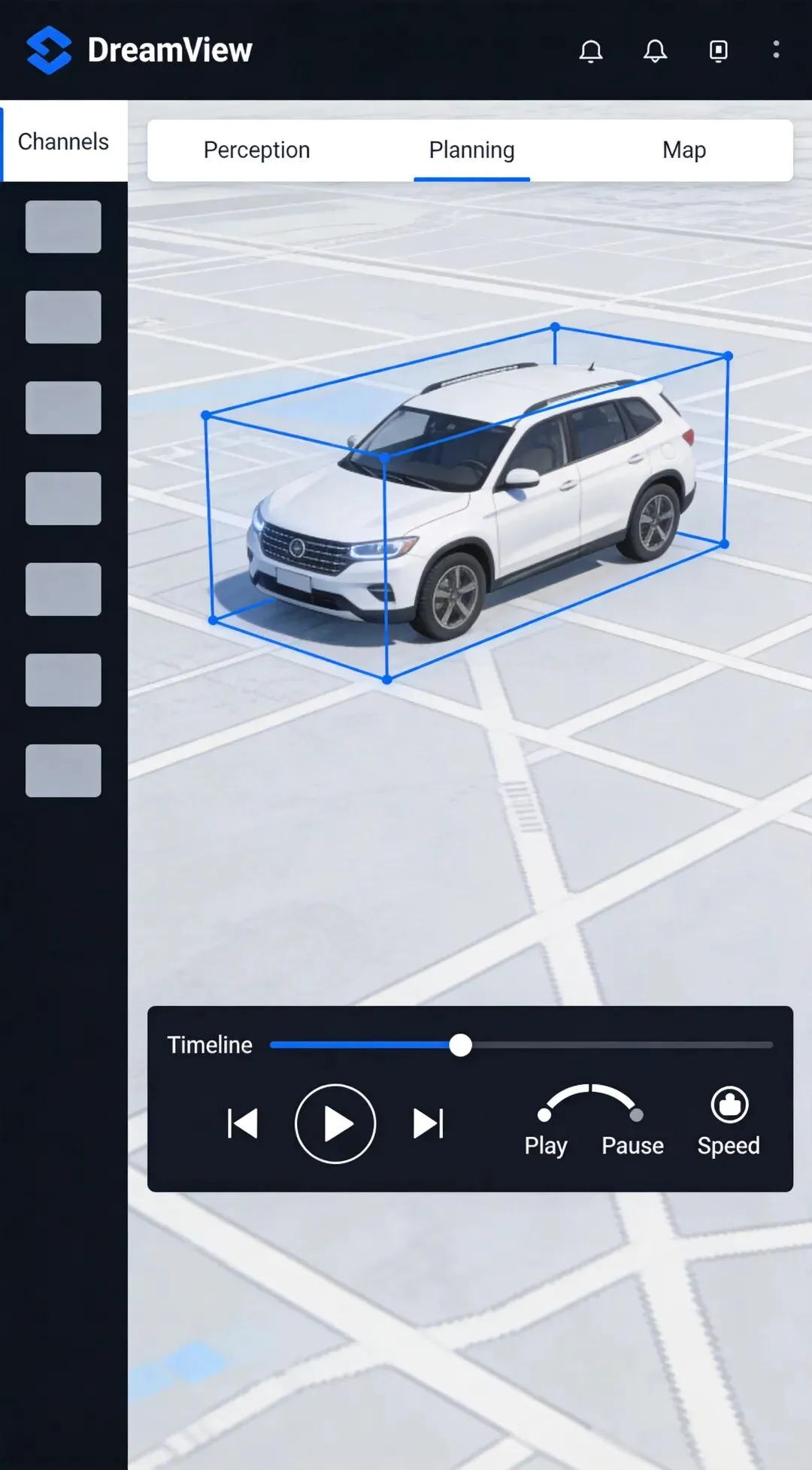

车辆在地图上跑起来，感知的障碍物框、规划的轨迹线、定位信息，全部按时间戳对齐展示。左栏channel列表勾选要显示的数据通道，底部时间轴拖动定位到任意时刻，还能调回放速度，0.5倍速慢放看细节。

Dreamview不仅能看数据，还能做模块替换实验。你可以在回放record的同时启动自己的感知模块，屏蔽record里的原始感知channel，让你的模块处理原始传感器数据。算出来的结果直接在Dreamview里和原始数据叠加显示。这个工作流省去了实车测试的成本，算法迭代速度快了好几倍。

我调一个感知漏检问题的时候，靠Dreamview逐帧回放，发现某个时刻激光雷达点云有0.1秒的断裂。光看终端日志根本发现不了——AINFO里一切正常，但点云数据实际上缺了一帧。后来查到是录制线程在那个时刻被优先级更高的进程抢了CPU，导致丢了一帧点云消息。record里时间戳不连续，但日志没有任何报错。这种问题只有可视化回放才看得到。

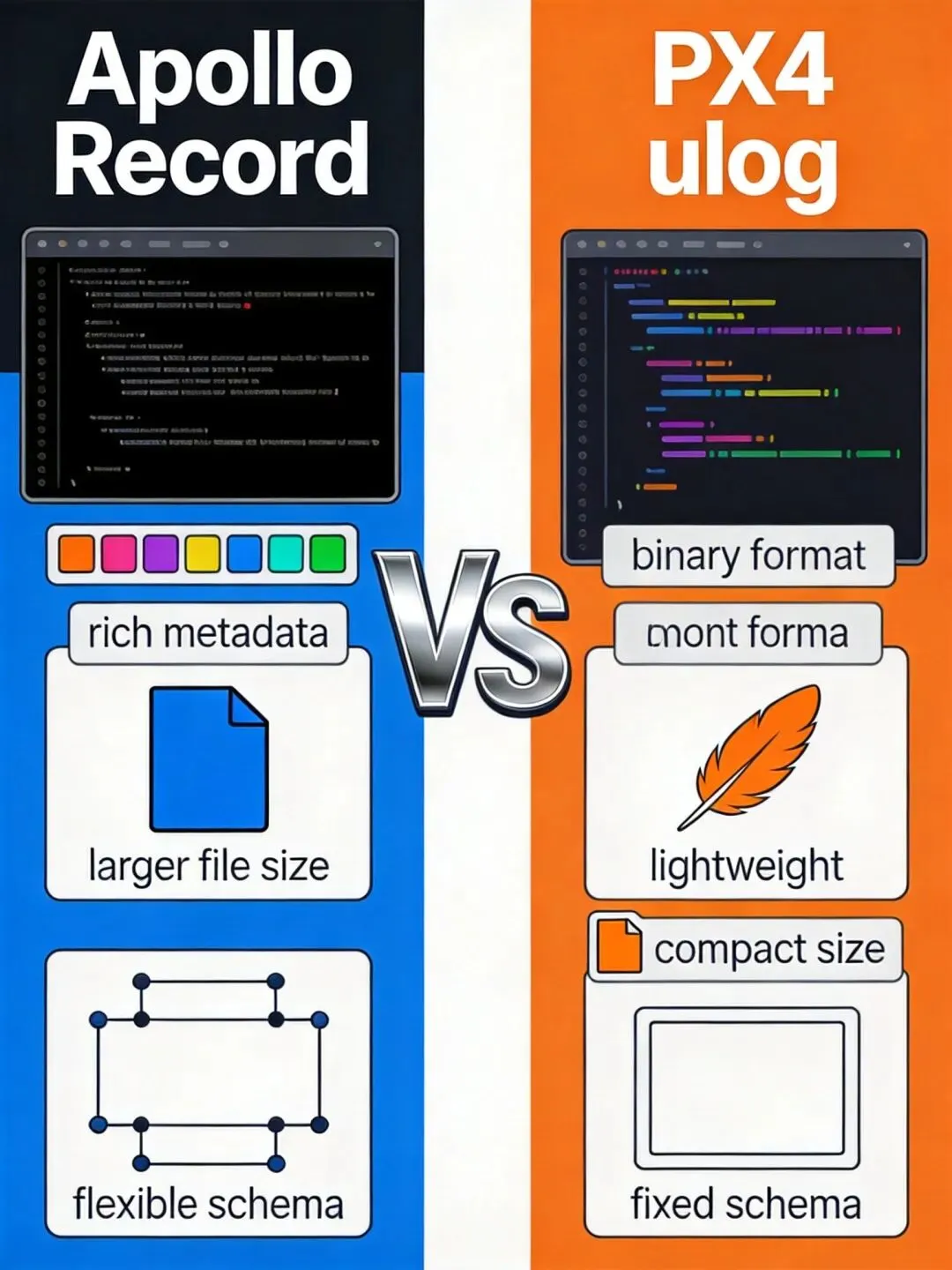

Apollo Record vs PX4 ulog：两条路

做过PX4的人对ulog不陌生。两套系统解决同一个问题——把运行时数据存下来供事后分析——但设计取向完全不同。

ulog文件头固定16字节，7字节魔数0x55 0x4c 0x6f 0x67 0x01 0x12 0x35加1字节版本号加8字节时间戳。之后是Definitions区，用纯文本定义消息格式，比如sensor_combined:uint64_t timestamp;float[3] gyro_rad;float[3] accel_m_s2;。Data区二进制紧凑存储，一条传感器数据32字节搞定，文本格式能省70%空间。整个格式为嵌入式环境量身定做，RAM占用极小，SD卡写入开销低。PX4还支持日志加密，存成.ulge文件，用密钥对加解密。

Apollo Record走protobuf路线。每条消息SerializeToString，channel信息里存着proto descriptor。功能上确实丰富——任意protobuf消息类型都能存，schema自描述，跨语言解析方便。Python端调record.RecordWriter和record.RecordReader就能读写，不用编译C++。RecordReader的read_messages方法返回一个generator，迭代出每条消息的channel_name、data、datatype和timestamp，写离线分析脚本很顺手。代价是体积大，同样一段数据，record文件往往是ulog的好几倍。

争论一：protobuf Record vs 自定义二进制格式

我的看法是取决于应用场景。Apollo跑在x86工控机上，算力和存储不是瓶颈，protobuf的通用性和可读性价值更大。拿到一个record文件，不需要额外文档就知道里面有什么消息类型，schema是自描述的。换团队接手或用Python离线分析，protobuf库一加载就能解析。

嵌入式平台则不同。飞控芯片上每KB都值钱，protobuf序列化反序列化的计算开销和内存占用不容忽视。ulog用纯文本定义格式、二进制存储数据，既轻量又有一定可读性，px4的pyulog库解析起来也很方便。

Apollo选protobuf还有一个隐含原因：消息体系本身就是protobuf构建的，所有channel消息都是protobuf message。Record直接复用这套序列化机制，不需要额外维护格式定义，工程上省事。但代价是record文件动辄几个GB，路测一天下来几百GB，存储和传输都是负担。

在线调试 vs 离线分析：数据量的平衡术

实车路测的时候，你永远不知道哪段数据有用。我经历过一次场景：跑了一下午，回来发现某个变道场景下规划异常，但当时没注意到。30GB的record文件，翻找那个10秒钟的异常窗口，花了将近两个小时。

争论二：在线日志 vs 离线分析，怎么平衡？

在线调试的诉求很明确：实时看到问题，当场定位。但自动驾驶的数据量太大，10路摄像头加激光雷达，一分钟录制就是几个GB。全部在线分析不现实，CPU和带宽都扛不住。

Apollo的做法是分层。GLOG负责轻量级文本日志，按级别过滤，实时输出到终端和文件，查问题的时候先看日志。Record负责重量级消息数据，全量录制channel消息，事后做深度分析。Dreamview做可视化，连接在线和离线两端，把抽象的数据流变成能看到的车和路。

但中间有个断层。你看到AERROR报了一行错，想知道那个时刻的感知数据长什么样，得手动去record文件里找对应时间戳。GLOG的时间戳精度到秒，Record是纳秒，对不上的时候只能靠肉眼估算。

PX4在这点上反而更紧凑。ulog里传感器数据和控制状态在同一个文件里，时间戳统一，Flight Review平台拖时间轴就能看全部数据。代价是格式不够灵活，扩展新消息类型要改定义区，不像protobuf那样天然支持schema演进。

我的经验是：录制宁多勿少，磁盘便宜时间贵。但一定要养成标注习惯——遇到异常立刻记下大致时间，回来看record的时候有个锚点。Apollo没有内置场景标注功能，我自己的做法是在GLOG里打特殊标记字符串，用时间戳关联到record。

这篇就到这里。Record和日志看似简单，但它们是整个调试体系的基石。没有可靠的数据录制，所有算法问题都只能靠猜。
