工程三维软件的介绍1

        主流的工程设计3d软件有，solidworks，UG，catia，creo等，二维设计软件就是autocad，我们一个个来介绍。

        大学专业和机械相关的，应该都学过机械制图相关的内容，一开始是拿上直尺，圆规在哪里手绘，物体三视图的表达，要理解什么时候画实线，什么时候画虚线，还有点划线的含义，依稀记得还有双虚线，不同的线型都是有不同含义的。

        画图的时候得用丁字尺，图纸往桌上放好，粘好，丁字尺桌面卡好，不同位置的横平竖直就靠丁字尺移动不同的位置来绘制。一张A0的图纸可能得画一整天，画图一直得弯着腰拿着铅笔，脑子里面还要不断计算尺寸，线是不是画的对的。大学里面一个地狱级的玩笑就是再图纸完成的那一瞬间，别人过来咔一下把你图纸给毁了，这个是真的想杀人的心都有了。

        这个过程挺煎熬的，大学的时候我手绘图纸基本都是自己手绘的，还有一部分学生是拿着别人的图纸进行描摹的。但是因为容易出汗，经常画完之后，图纸有一些笔迹就会被汗晕开，图纸整体的版面就会不好看，那是需要有很好的耐心才能做得好的。

        然后应该是大二大三的时候，开始学习了autocad，手绘图的枷锁被解放了，手绘图的时候还有粗线细线含义也是不一样的在autocad里面选中图层，画出来就是自己想要的粗细，不用去管手绘时候的力度和铅笔的粗细，画尺寸箭头也不用拿着工具尺涂抹，AutoCAD设置里面箭头的大小还是可以调整的。

        autocad简直是我的救星，能避免我不擅长的手绘图的工作，手绘也确实学的不咋滴。但是嘞，工作时候，开到很多大佬做工业设计的时候还是利用铅笔画线稿图的，表达自己的想法，做工业设计，快速记录自己的想法，能手绘特别好看的初稿图纸，这个我也很羡慕的，还得学。

        然后就到catia了，读的是航空院校，学的是飞行器相关的专业，catia学校里面是有课程的，当然以上软件用的都是DB的。catia是达索公司旗下的三维设计软件，可高级了，我们国产很多战斗机都是用这个软件进行设计和绘制的，之前有一个航空公司实行无纸化的设计操作，用的也是catia这个软件。

        在航空和汽车的设计领域，catia用的是最多的，大学里面刚学的时候画的都是简单的，凸台里面画个槽，装配里面如何添加约束，DMU运动目标里面去添加运动约束，去做四连杆和凸轮的运动仿真，里面还有模具设计模块，曲面设计模块（航空和汽车设计的关键），知识工程模块，线束设计模块，人机工程模块，一整个软件功能可全了。其实吧，能把这个软件所有的功能用的明白也很厉害了。

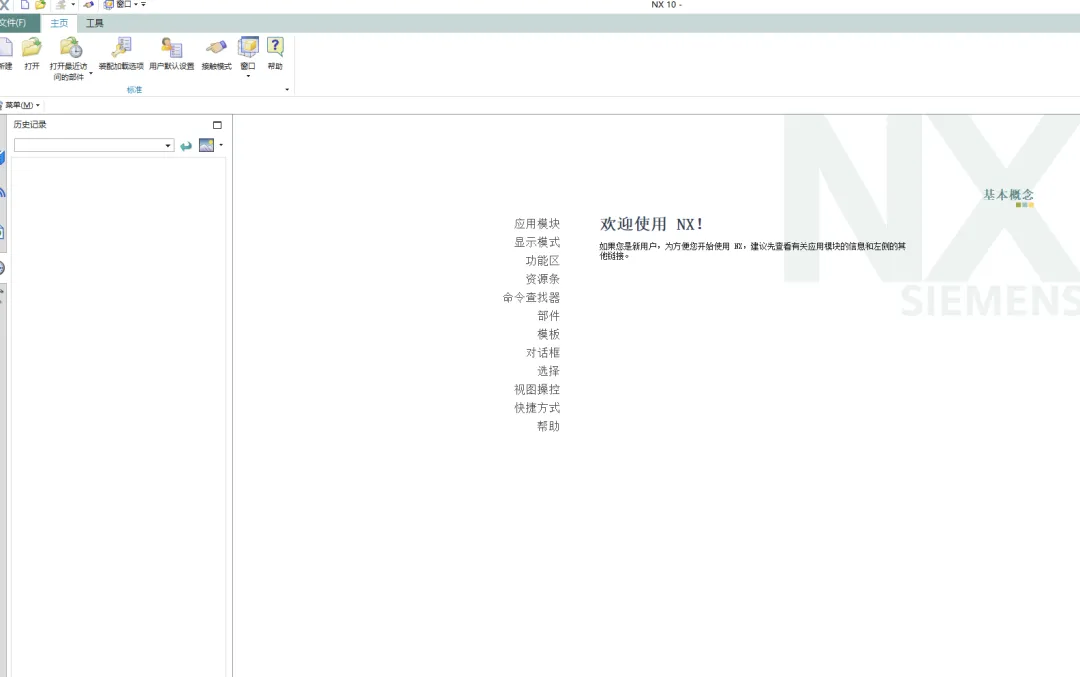

        接下来是UG，这个是大学的时候开始自学的，学的时候是网上了解到，很多做注塑模具的用的都是这个软件，我当时的专业是飞行器制造工程之模具方向，他的模具外挂很多，燕秀外挂，胡波外挂，做模具分模的时候特别好用。软件界面比catia感觉更加先进，很多类似包容块，画可视的螺纹等。用的熟练了建模速度非常快。

        还有solidworks和creo下一篇再做介绍。
