AI算力军备竞赛正催生一场深层的材料革命。当英伟达Rubin架构GPU单卡功耗突破1500W,芯片局部热流密度迈向500W/cm²,传统铜基散热材料已逼近物理极限。热导率达铜5倍以上(2200W/m·K)的金刚石,正从实验室走向产业化前台。与此同时,金刚石在第四代半导体衬底、量子计算等前沿领域的独特物理特性,使其在AI时代的战略价值被重新定义。

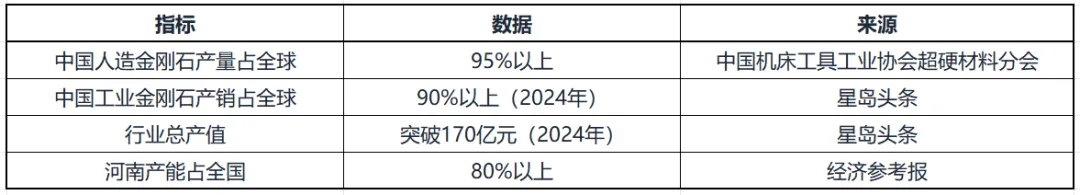

核心判断:金刚石正经历从"工业工具材料"向"算力战略底座材料"的产业跃迁。预计2030年全球金刚石散热片市场规模有望达592亿元人民币,复合增长率超50%。中国凭借掌控全球95%以上人造金刚石产能的禀赋优势,有望在这一轮材料革命中占据主导地位。
当前,全球AI芯片正面临一道物理难题。英伟达H100 GPU功耗约700W,Blackwell架构B300预计接近1400W,而最新Rubin架构单卡功耗预计突破1500W,芯片局部热流密度突破500W/cm²。对比传统数据中心CPU不到300W的功耗,AI芯片发热强度提升数倍。
2.5D/3D异构集成技术的普及进一步加剧了热量积聚问题。在Chiplet、2.5D/3D先进封装结构下,多层芯片垂直堆叠导致层间积热、热串扰问题严重,传统平面散热结构无法穿透多层芯片导出内部热量。

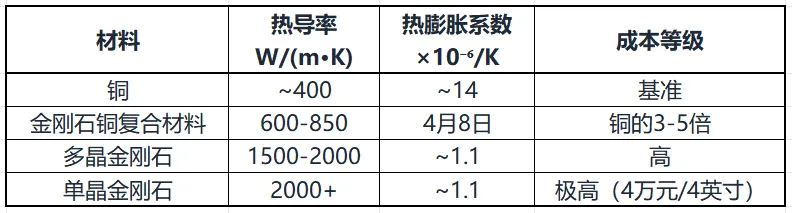

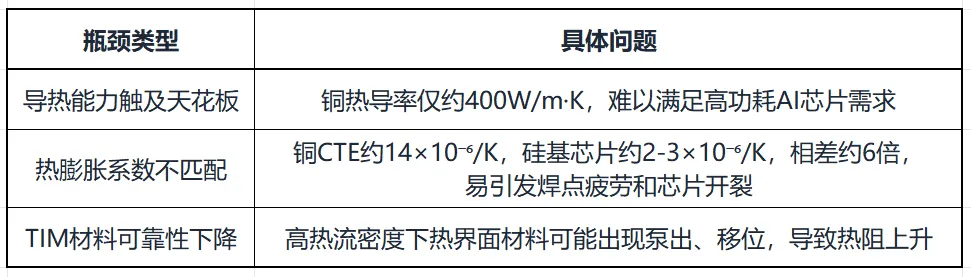

传统散热方案的三重瓶颈:
1.2 金刚石的"物理碾压"优势

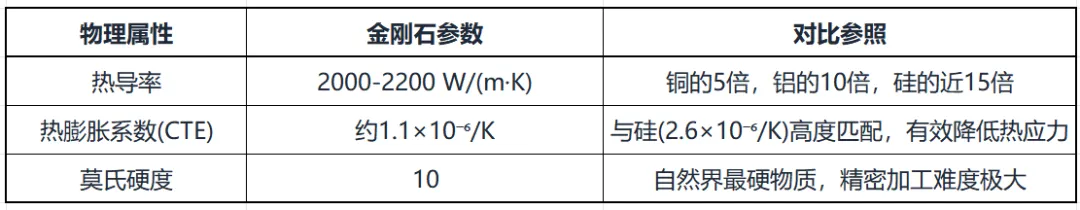

金刚石凭借以下无可比拟的特性,成为AI芯片散热的最佳解:

中科院院士徐红星在2026年集微大会上表示,金刚石凭借极致的散热优势,有望破解AI算力的散热难题,同时在光学级和芯片级等新兴领域实现突破性应用。
形象地说:大拇指指甲盖大小的金刚石散热片,足以将2000W电炉全开的热量散出去。

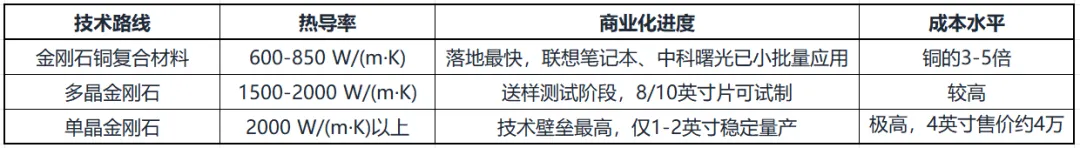

2.1 三大技术路线对比
东吴证券报告指出,金刚石散热存在四条技术路径,其中金刚石热沉片和金刚石/金属复合材料落地最快。经济参考报将市场主流方案归纳为三大类:

2.2 金刚石铜复合材料:率先落地
金刚石铜复合材料是将金刚石颗粒与铜基体通过粉末冶金或熔渗工艺复合而成,热导率可达600-800W/(m·K),是纯铜的1.5-2倍。技术难点:金刚石硬度极高,且铜与金刚石本质上不浸润、界面结合力弱,两者融合的技术门槛较高。

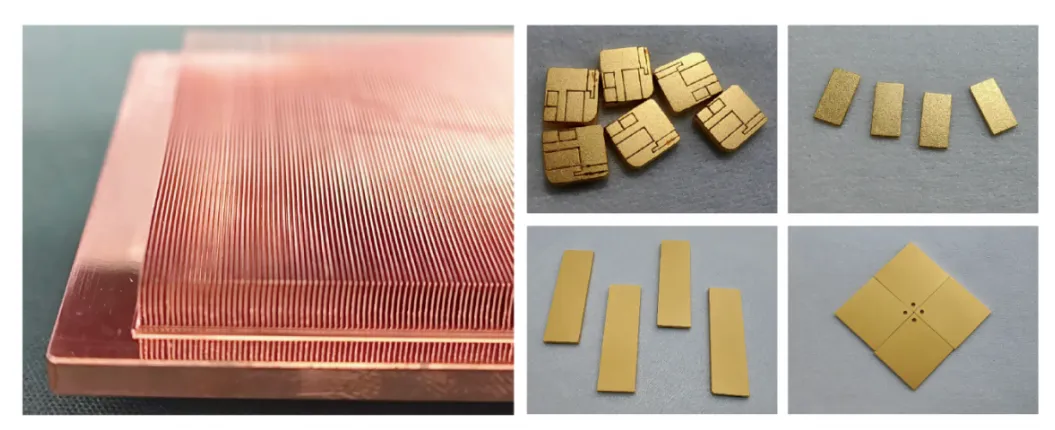

国内首个规模化商用案例:2026年4月,中科院宁波所研发的金刚石铜复合材料在郑州国家超算互联网核心节点完成集群部署,实测芯片模组传热能力提升80%,核心温度降低5℃,芯片性能释放提升10%,整体节能幅度达30%以上。

图源:中国宁波所官网
2.3 纯金刚石:终极方案
纯金刚石散热片热导率可达2000W/(m·K)以上,但当前4英寸售价高达4万元左右。随着规模化量产推进,价格有望降至万元级别。3.1 多重预测指向高增长

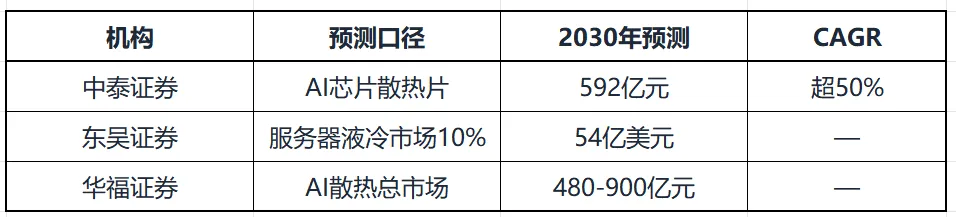

多家机构对金刚石散热市场给出了积极的预测:

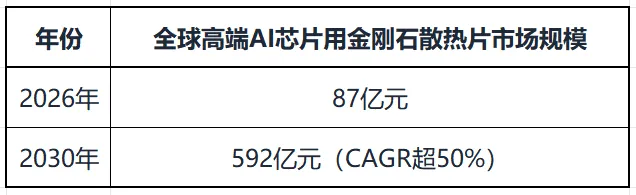

中泰证券(基于AI芯片散热片口径):

东吴证券:全球服务器液冷市场2026年125.7亿美元 → 2030年535.1亿美元;假设2030年金刚石散热占液冷市场10% → 市场规模54亿美元。
华福证券:2030年AI领域金刚石材料散热市场规模预计达480-900亿元。

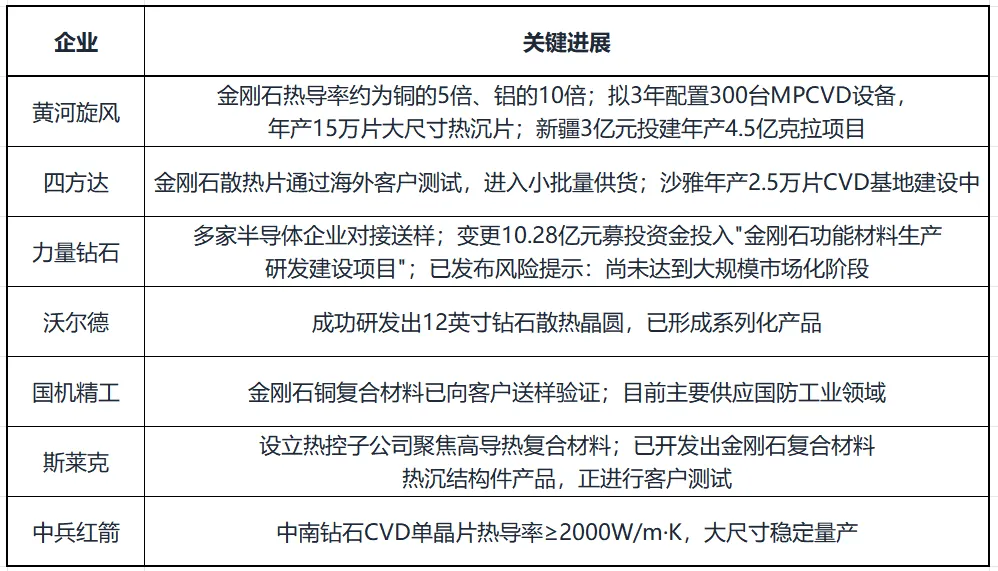

黄河旋风相关人士在公开场合表示,金刚石热导率约为铜的5倍、铝的10倍,未来应用在半导体散热领域的市场规模将达千亿级别。
3.2 市场规模趋势图

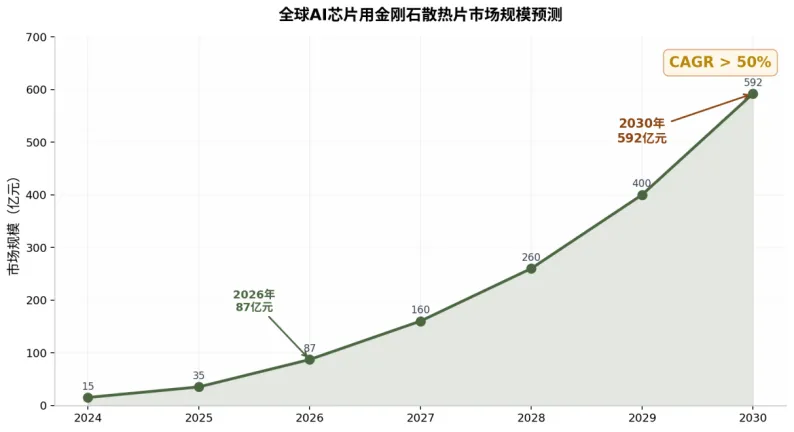

图2:全球AI芯片用金刚石散热片市场规模预测(亿元)
3.3 需求侧数据验证
• 英伟达已将"金刚石复合散热+液冷"列为Rubin、GB200等新一代高功耗AI GPU的标配方案
• Rubin架构单卡功耗预计突破1500W,热流密度超500W/cm²
• 数据中心机柜功率密度突破120kW/柜,远超风冷有效上限20-50kW/柜




尚未实现规模化量产:截至目前,暂无一家企业实现金刚石散热产品规模化量产,整个行业处于样品送检阶段
