旋转补偿器是通过两个相互配套的圆环嵌套并加以密封形成的相对旋转设备，具有补偿量大、压损小的特点，蒸汽热网工程应用最多的补偿器。
旋转补偿器原理

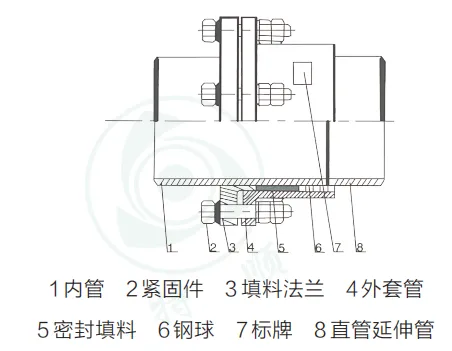

旋转补偿器的构造主要有整体密封座、密封压盖、大小头、减摩定心钢球、密封材料、旋转筒体、紧固件等构件组成。

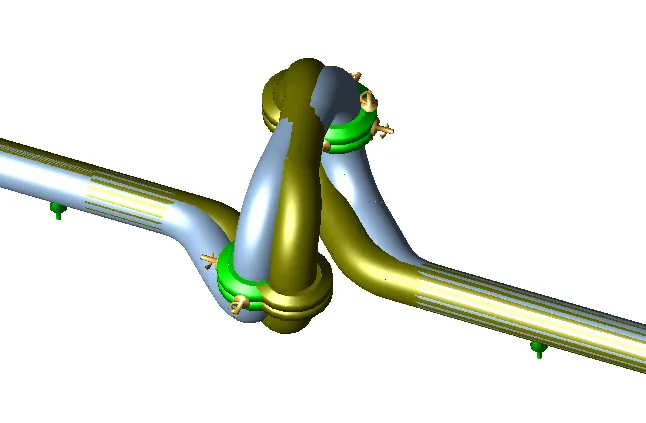

单个旋转补偿器在管道上无法完成旋转并进行管道热补偿，通常需要布置成组、通过悬臂形成相对旋转吸收管道热位移，从而减少管道之应力。
CaesarⅡ中旋补建模
旋转补偿器在模型中有两个特点：
1、只能绕管道轴向旋转；
2、补偿器旋转主要需要克服密封面之间的摩擦力矩；
3、两个密封面是分开的。
模型要点：

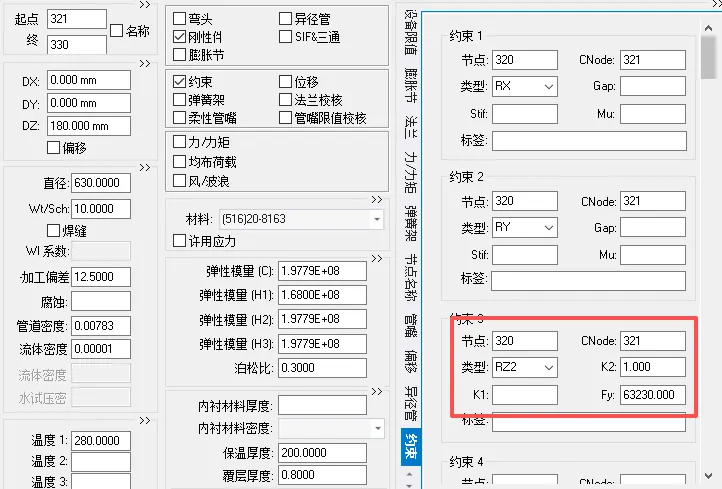

Ⅰ、补偿器采用有重量刚性件模拟，可分为上下两部分，各为一半长度及重量，因为存在密封面，两个刚性件采用 CNODE 连接；
Ⅱ、限位约束，两个刚性件作为一个补偿器整体，肯定是相互不能移动的，所以增加 X，Y，Z 三个限位约束；
Ⅲ、旋转补偿器只能绕管道轴向转动，另两个方向不能转动，所以增加两个转动约束。
C2分析结果查看

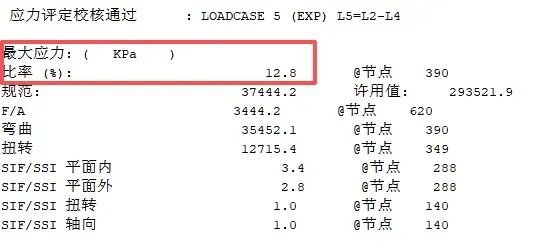

从应力分析结果可以看出，采用旋转补偿器管道整体应力水平很低，远低于许用应力限值。
旋转补偿器因无盲板推力、管道几乎无弯曲变形，管网直管与弯头整体应力远低于波纹补偿器等其他形式补偿器。
