多工序离散制造的BOM治理困局
多工序离散制造是重型装备、能源电力、国防军工、船舶制造等领域的核心生产组织形态，涵盖铸造、锻造、铆焊、机加、装配等多道独立工序，具有工序链条长、工艺协同复杂、多品种小批量定制化订单占比高、资源配置动态调整频繁的典型特征，其BOM体系作为连接产品设计、工艺编制、生产执行、质量管控、成本归集、交付运维全链路的核心数据底座，治理水平直接决定多工序协同效率、精益管理落地深度与数字化转型成效。

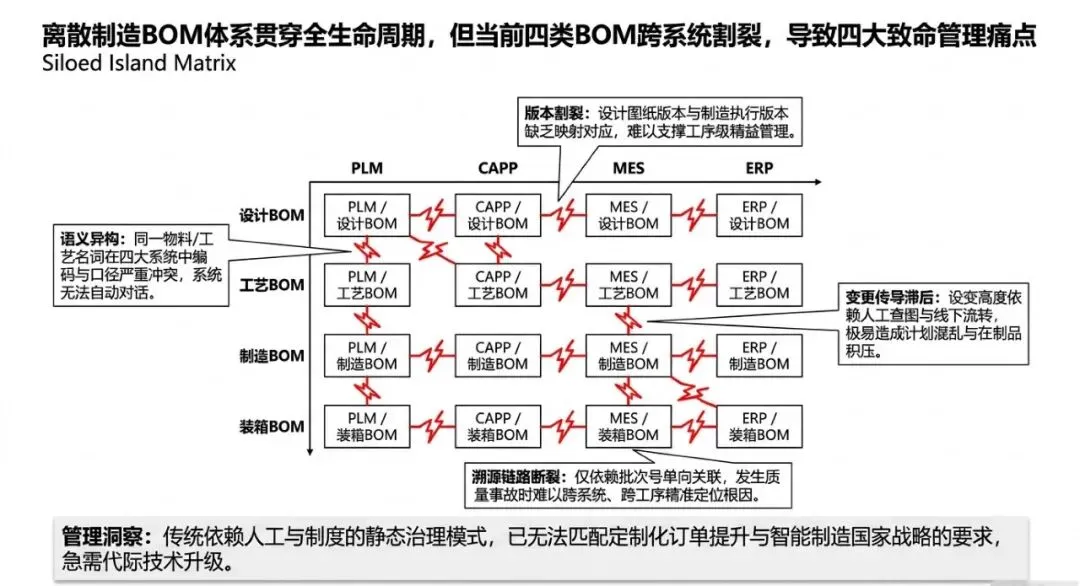

当前多工序离散制造企业的BOM体系普遍分为设计BOM、工艺BOM、制造BOM、装箱BOM四类，分别存储于PLM、CAPP、MES、ERP、营销仓储等不同系统，存在语义异构、版本割裂、变更传导滞后、溯源链路断裂四类核心痛点。
传统依赖人工核对、制度规范约束的治理模式，仅能满足稳态批量生产的基础需求，难以适配定制化订单占比提升、设变频率加大的生产组织变化，也无法支撑精益管理向工序级、零件级深化的管控要求，更无法匹配国家智能制造发展战略对数据要素价值释放的要求。
行业现状
现有针对离散制造BOM治理的探索多聚焦单一BOM的内部规范统一，或设计BOM与制造BOM的双向转换，针对多工序场景下四类BOM跨系统、跨工序、跨专业的语义融合实践较少，也未结合企业现有精益生产管理平台的整体架构与实施路径做适配性设计，更未覆盖设计变更跨BOM传导、装箱BOM与生产BOM自动匹配、工序级成本归集关联等细分场景。

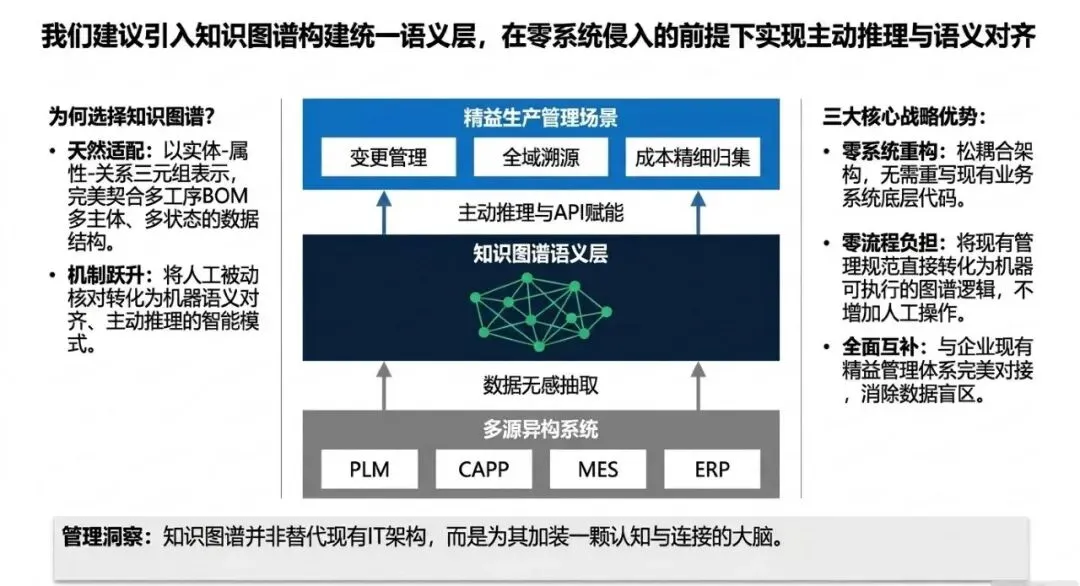

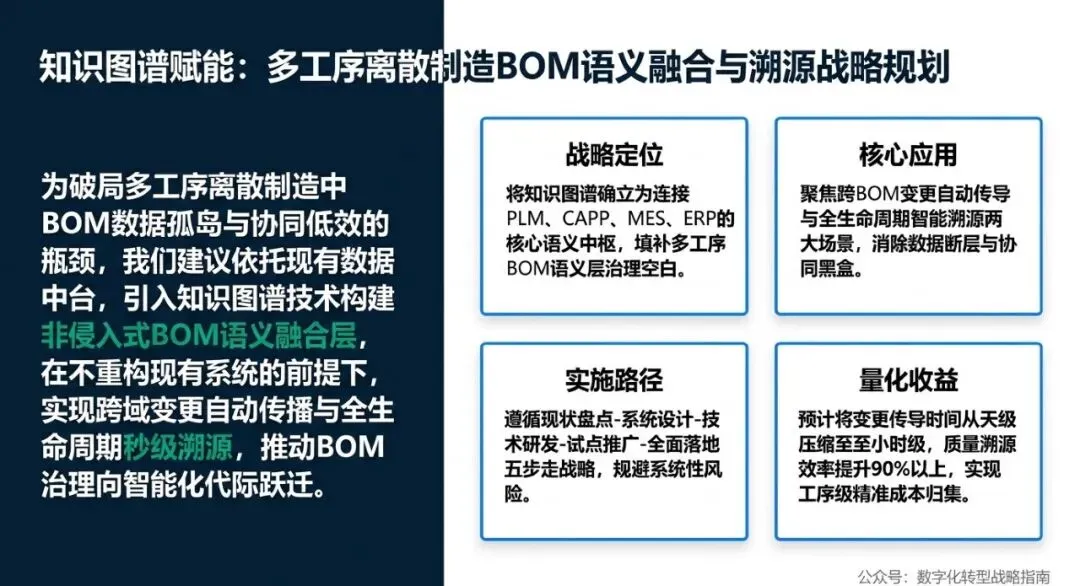

基于知识图谱的工艺-BOM语义融合与溯源方案，作为现有多工序BOM数据治理与优化集成技术的代际延伸，可在不重构现有系统架构、不突破现有管理规范的前提下，填补多工序BOM语义层治理的空白，进一步提升BOM数据的可用性、关联性与价值转化率。
知识图谱的核心适配性
知识图谱以实体、属性、关系三元组为核心的知识表示方法，天然适配多工序BOM体系多主体、多关联、多版本、多状态的结构化数据特征，可将分散在多源异构系统中的BOM相关数据，按照产品全生命周期的逻辑链路完成语义对齐，形成可关联、可推理、可溯源的统一知识网络。其核心价值在于将现有管理规范中明确的流程规则、责任要求、时间节点转化为机器可识别、可执行的图谱属性与触发逻辑，将人工核对、被动传导的治理模式升级为语义对齐、主动推理的治理模式。
■■■

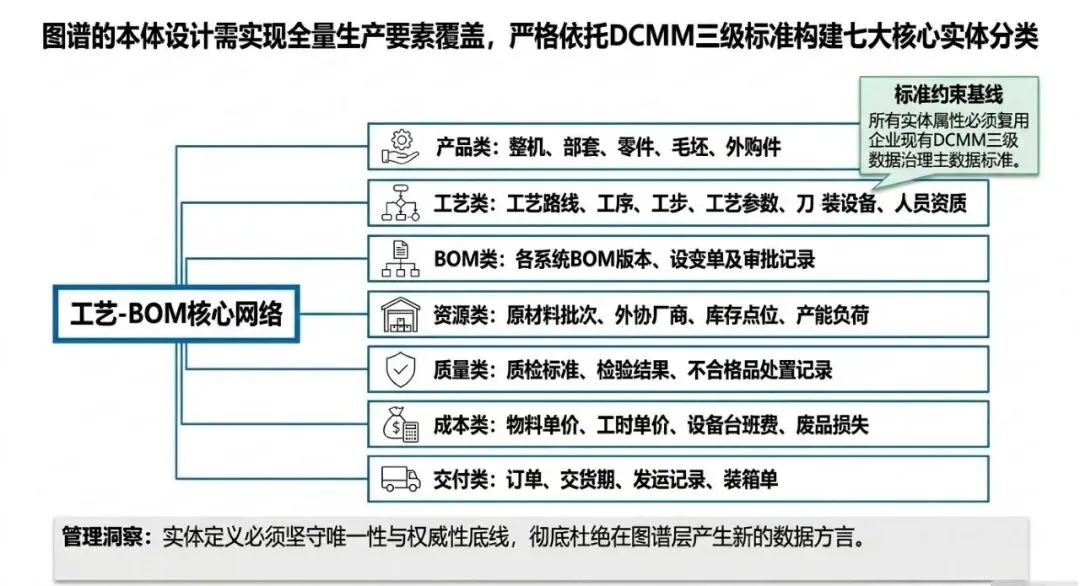

一、知识图谱实体层设计：七类实体的全量覆盖
工艺-BOM知识图谱的实体层设计需完全覆盖企业现有四类BOM的全量要素，同时纳入与BOM关联的生产要素与管理要素，核心实体可分为七类。
知识图谱七类核心实体
产品类 整机、部套、零件、毛坯、外购件
工艺类 工艺路线、工序、工步、工艺参数、刀具、工装、设备、操作人员资质
BOM类 设计BOM版本、工艺BOM版本、制造BOM版本、装箱BOM版本、设变单、设变审批记录
资源类 原材料批次、外协厂商、库存点位、产能负荷
质量类 质检标准、检验结果、不合格品处置记录
成本类 物料单价、工时单价、设备台班费、废品损失
交付类 订单、交货期、装箱单、发运记录
所有实体的属性需严格复用企业现有DCMM三级数据治理体系的主数据标准，确保实体定义的唯一性与权威性，避免产生新的数据口径冲突。
■■■

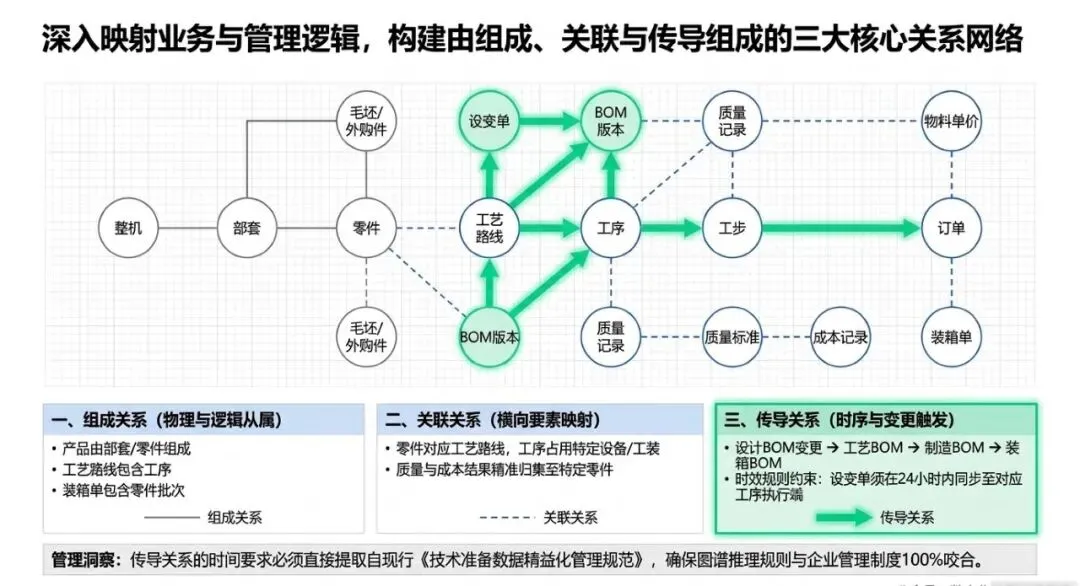

二、关系层设计：三类关系的业务逻辑映射
关系层设计需完全映射企业现有多工序生产的业务逻辑与企业的技术准备数据精益化管理规范中明确的数据流转要求，核心关系可分为三类。
三类核心关系
组成关系 产品由部套组成、部套由零件组成、工艺路线包含工序、装箱单包含零件批次
关联关系 零件对应工艺路线、工序占用设备与工装、设变单影响零件与工序、成本归集至工序与零件、质量检验结果关联零件与工序
传导关系 设计BOM变更触发工艺BOM调整 → 工艺BOM变更触发制造BOM调整 → 制造BOM变更触发装箱BOM调整。设变单需在24小时内同步至对应工序执行端
传导关系的时间要求、责任主体需直接从现有管理规范中提取，确保图谱的推理规则与企业管理要求完全一致，不会出现规则冲突。
■■■

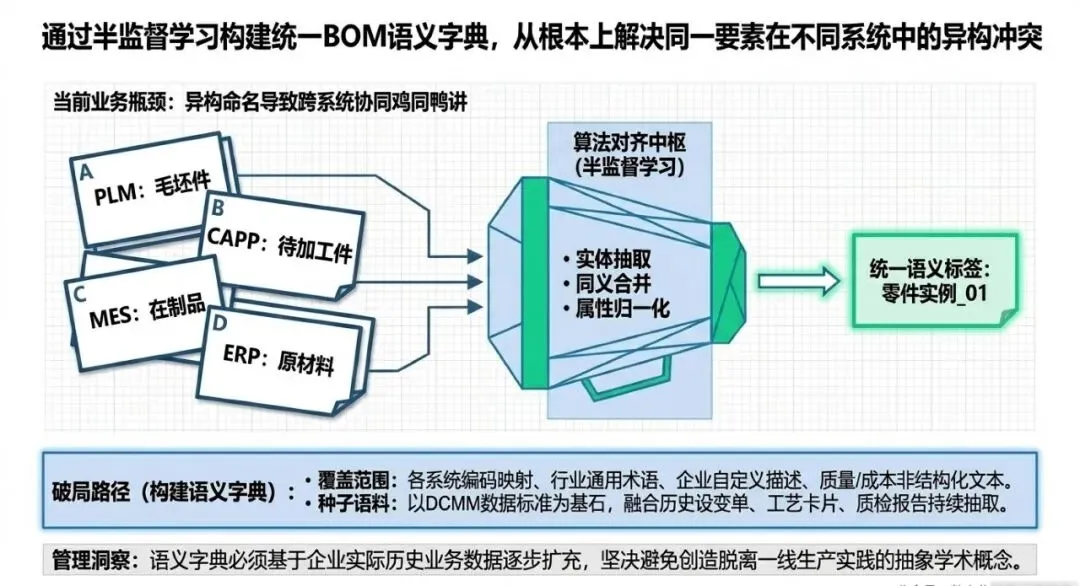

三、语义层设计：构建统一BOM语义字典
语义层设计的核心任务是构建企业统一的BOM语义字典，解决同一要素在不同系统中名称、编码、口径不一致的根本问题。
语义映射需求
PLM中定义的毛坯件编码规则、CAPP中定义的待加工件编码规则、MES中定义的在制品编码规则、ERP中定义的原材料编码规则，需要通过语义映射完成对齐，明确同一实物在不同系统的对应编码与名称。同时需要纳入行业通用工艺术语、企业自定义工艺描述、质量检验标准用语、成本核算科目等非结构化文本的语义标注。
语义字典的构建可采用半监督学习方式，以现有DCMM数据标准为种子语料，结合企业历史设变单、质检报告、工艺卡片等文档的实体抽取结果，逐步扩充语义覆盖范围，确保语义层与企业实际业务用语保持一致，不产生脱离实践的抽象概念。
■■■

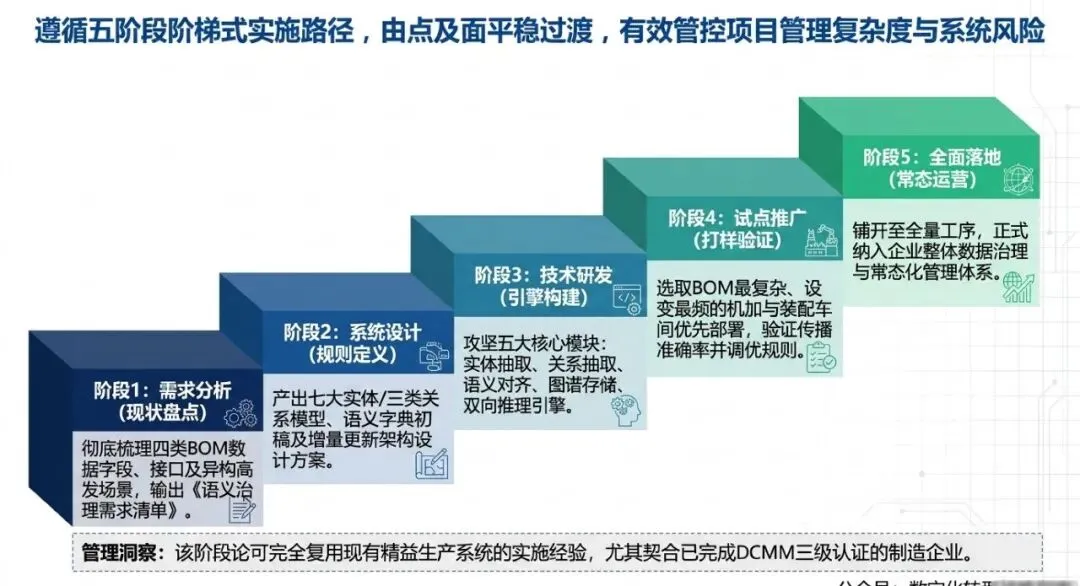

四、五阶段实施路径：与企业精益生产管理系统对齐
知识图谱的构建过程需要与企业现有的精益生产管理系统实施路径对齐，按照五阶段实施路径逐步推进，不可一蹴而就。
五阶段实施路径
阶段1：需求分析 BOM体系现状盘点，明确四类BOM存储系统、数据字段、接口方式、维护责任人、变更流程，识别语义冲突频发场景
阶段2：系统设计 实体定义、关系定义、语义字典初稿，明确数据中台对接方式，设计变更传播推理规则
阶段3：技术研发 实体抽取、关系抽取、语义对齐、图谱存储、推理引擎五大核心模块开发
阶段4：试点推广 机加与装配车间试点，验证变更传播准确率与时效性，收集一线反馈
阶段5：全面落地 推广至全部工序，完成全量BOM语义对齐，建立日常维护与更新机制
试点推广阶段需选择BOM体系最复杂、设变最频繁的机加与装配车间作为试点，验证变更传播的准确率与时效性，收集一线工艺员、计划员、质检员的使用反馈，优化推理规则与语义字典。
■■■

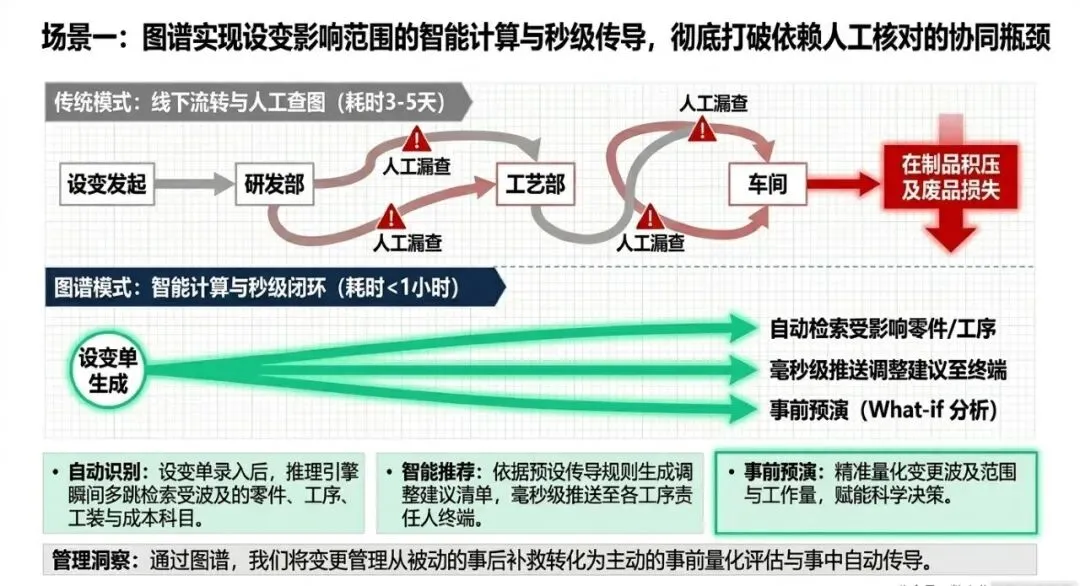

五、核心应用一：变更传播与影响分析
核心价值定位
变更传播与影响分析是知识图谱最具工程价值的核心应用场景，也是现有BOM治理中最薄弱的环节。
多工序离散制造企业的设计变更通常由客户需求变化、设计优化、工艺改进、质量问题整改等因素触发，变更发生后需要依次传导至工艺BOM、制造BOM、装箱BOM，涉及多个系统的数据同步与多个部门的业务调整。现有模式下变更传导依赖设变单的线下流转与人工核对，传导周期长、遗漏率高、回溯困难，是造成生产计划混乱、在制品积压、质量事故的重要根源。
基于知识图谱的变更传播机制
当设变单在图谱中新增或更新时，推理引擎自动检索该变更影响的所有零件、工序、工装、设备、质检标准、成本科目，按照预设的传导规则生成受影响实体清单与对应的调整建议，同时将变更通知推送至对应工序的责任人，形成变更管理的闭环。变更影响分析还可支持设变前的预评估，工艺员在设计变更发起前输入拟变更的内容，图谱自动计算变更波及的范围与预估的工作量，为变更决策提供量化依据。
■■■
六、核心应用二：全生命周期溯源
全生命周期溯源是知识图谱的另一项核心能力，覆盖从原材料入厂到成品交付的全链路追溯。现有溯源体系多依赖批次号与序列号的逐级关联，只能实现正向追溯与逆向追溯的基本功能，无法支持跨BOM、跨工序、跨系统的关联查询与根因分析。
基于知识图谱的溯源链路将产品全生命周期的所有实体与关系纳入统一网络，支持任意节点的多跳查询与路径分析。

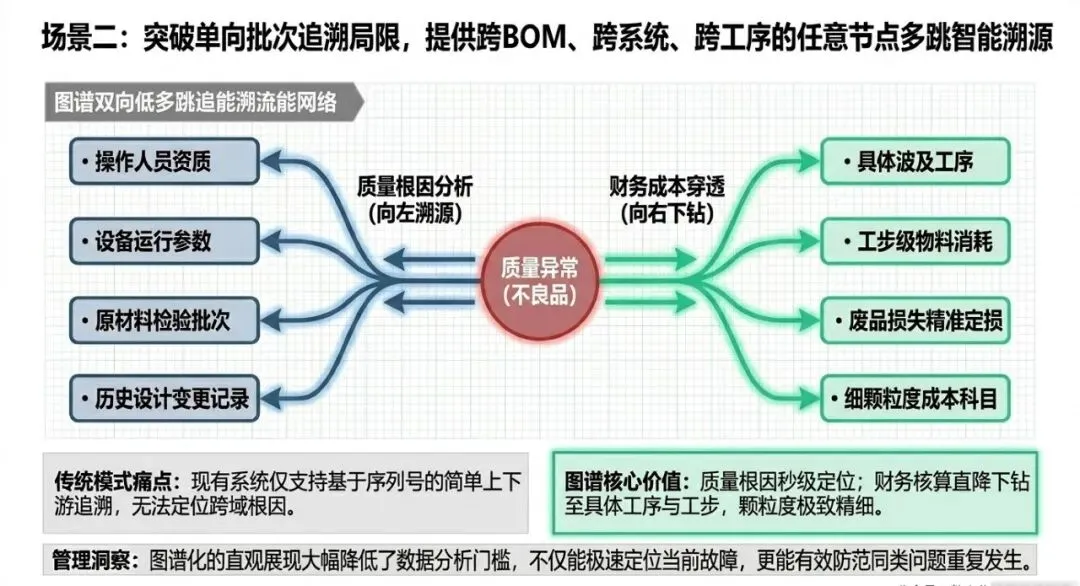

质量溯源场景
当关键件出现质量问题时，质检员可从质量检验结果实体出发，沿关联关系反向查找对应的工序、设备、操作人员、原材料批次、工艺参数、设变记录，同时沿组成关系查找该零件所属的部套与整机，沿传导关系查找该批次零件的设计变更历史与工艺调整记录，在数秒内完成全链路溯源。溯源结果以图谱形式呈现，直观展示质量问题涉及的实体与关系路径。
溯源链路同样支持成本归集的精细化追溯，财务人员在核算工序级成本时可从成本科目实体出发，沿关联关系查找到对应的工序、零件、工装、设备、工时、物料消耗，确保成本归集的颗粒度与准确性满足精益管理要求。
■■■
七、系统集成与维护机制
知识图谱与现有精益生产管理系统的集成方式需充分考虑系统的技术架构与业务边界，避免对现有系统造成侵入式改造。现有系统采用云原生加微服务架构，数据集成层已建立生产域统一数据中台，接入十二类外围系统的多源数据，为知识图谱的数据接入提供了良好的基础设施。

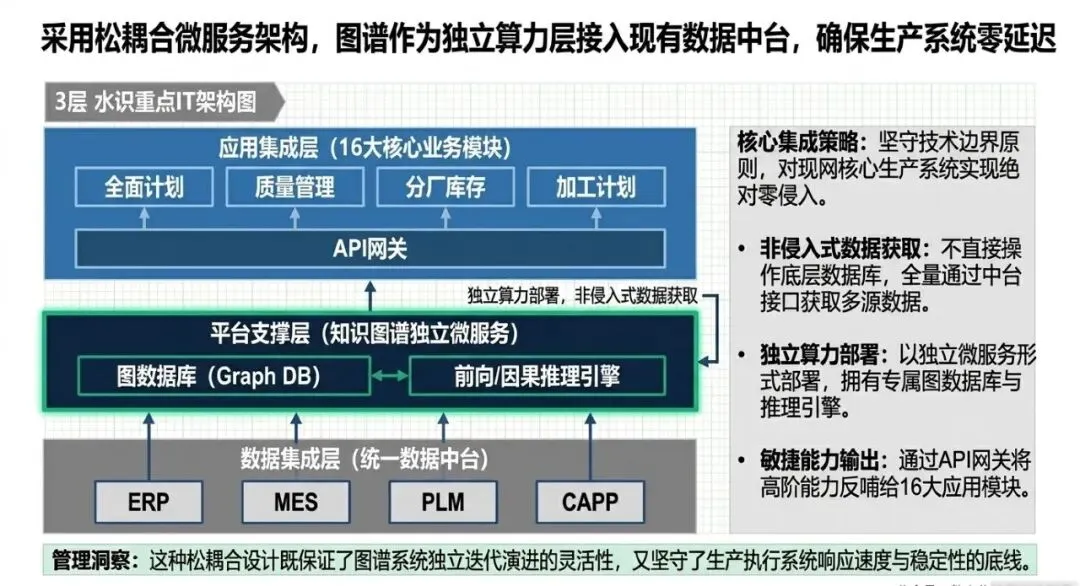

松耦合集成架构
知识图谱系统可作为独立微服务部署在平台支撑层之上，通过数据集成层的中台接口获取BOM相关数据，完成实体抽取、关系抽取与语义对齐后写入图谱数据库，不直接操作外围系统的原始数据，不改变现有系统的数据接口与业务流程。应用集成层通过API网关对外暴露图谱的查询与推理能力，供全面计划管理、加工计划管理、工序任务管理、质量管理、设备管理、分厂级库存管理等十六个核心功能模块调用。
这种松耦合的集成方式既保证了知识图谱系统的独立演进能力，又不影响现有系统的稳定性与响应速度，符合企业现有系统建设的技术原则。

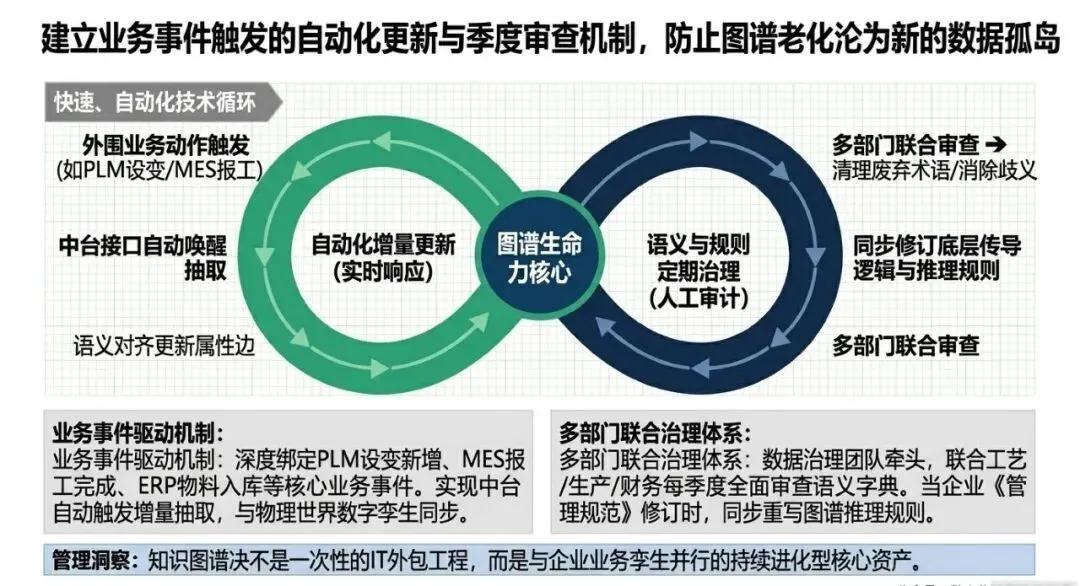

知识图谱的维护与更新机制需与企业现有的数据治理体系深度融合，避免成为新的数据孤岛。实体与关系的增量更新需与外围系统的数据变更事件绑定，语义字典每季度由数据治理团队牵头全面审核，推理规则需与精益管理规范的修订同步调整，确保图谱的推理逻辑始终与企业管理制度保持一致。
■■■

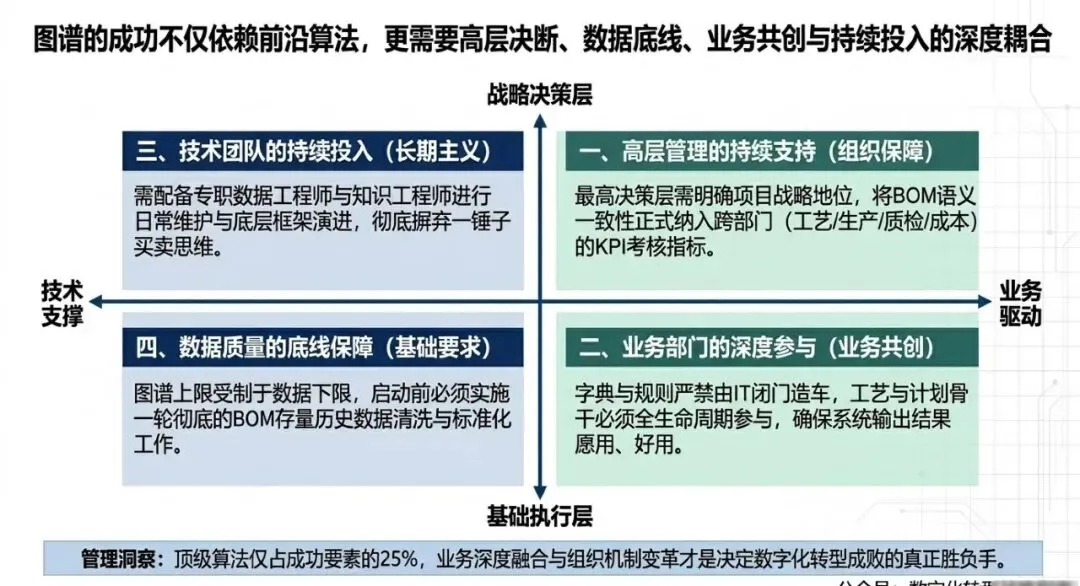

八、关键成功因素
四大关键成功因素
高层管理的持续支持BOM语义治理涉及多部门协同，需将BOM语义一致性纳入绩效考核
数据质量的底线保障图谱效果上限取决于输入数据质量下限，需先完成BOM数据清洗与标准化
业务部门的深度参与语义字典、推理规则需与一线工艺员、计划员、质检员业务理解一致
技术团队的持续投入知识图谱是持续迭代系统工程，需配备专职数据工程师与知识工程师
■■■

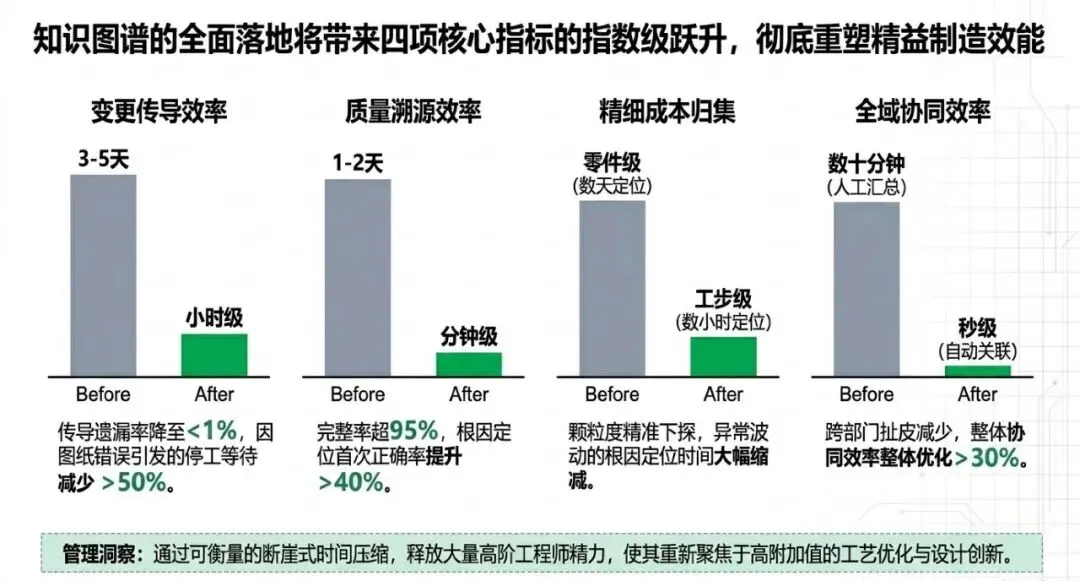

九、量化效益评估
从量化效益的角度评估，基于知识图谱的工艺-BOM语义融合与溯源方案可在现有精益生产管理系统的基础上进一步提升四项核心指标。
核心指标改善对比
变更传导效率：3-5天 → 小时级，遗漏率<1%，停工减少50%以上全链路溯源：1-2天 → 分钟级，溯源完整性>95%，根因正确率+40%成本归集：零件级 → 工序级/工步级，准确率逼近100%，异常定位数天→数小时协同效率：数十分钟 → 秒级，沟通协调时间减少30%以上
■■■
十、行业推广与未来演进
从行业推广价值角度，知识图谱的实体定义、关系设计、语义字典构建方法可抽象为标准化的实施模板，针对不同行业的BOM体系差异仅需调整实体分类与语义映射规则，不需要重新设计整体架构。推理引擎的变更传播规则与溯源路径算法可封装为通用的推理组件，通过配置化的方式适配不同企业的管理规范与传导要求，降低二次开发的工作量。
适用企业画像
该方案尤其适合已具备一定数字化基础、已完成DCMM三级认证、正在向智能化升级迈进的多工序离散制造企业，可在不增加系统性风险的前提下实现BOM治理的代际跃迁。

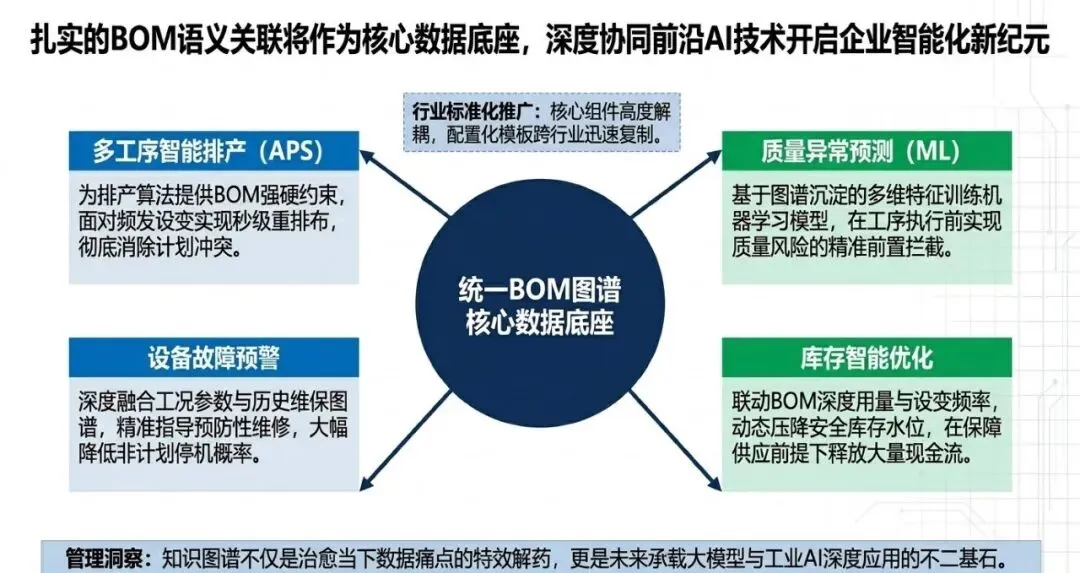

从未来演进方向看，基于知识图谱的工艺-BOM语义融合与溯源方案可与人工智能、大数据分析、机器学习等前沿技术形成深度协同，为企业智能化升级提供数据基础与推理能力。知识图谱可为多工序智能排产提供BOM层面的约束条件与变更影响分析；可为质量异常预测提供全链路的特征关联；可为设备故障预警提供工况参数与维修记录的关联分析；可为库存智能优化提供BOM用量与设变频率的动态关联。这些智能化应用均需以高质量的BOM语义关联为基础，知识图谱正是构建这一基础的最优技术路径。
方案如下供参考，多交流共进步
结语
基于知识图谱的工艺-BOM语义融合与溯源方案，是面向多工序离散制造企业BOM治理的一次代际升级。它不改变现有系统架构，不突破现有管理规范，而是以语义层治理为突破口，将分散在PLM、CAPP、MES、ERP中的四类BOM数据整合为可关联、可推理、可溯源的统一知识网络。从变更传播的自动识别到全生命周期的一键溯源，从工序级成本的精准归集到未来智能化应用的语义底座，知识图谱为多工序离散制造的数字化转型开辟了一条务实、高效、可持续的技术路径。
