夜雨聆风SK海力士已经向主要客户供应12层HBM4E样品，引脚速率最高可达16Gbps，能效比HBM4提高20%以上。这个产品变化直接落到AI服务器的存储带宽、能耗控制和模组验证上。
高带宽存储继续升级后，瓶颈不会停在存储颗粒。训练集群还需要更强的封装测试、更低损耗的光连接、更高精度的结构件和散热配套，任何一个环节慢下来，系统效率都会被拖住。
同一时间，磷化铟晶圆、先进封装、高端AMOLED和光模块基座壳体都在扩产或投产。算力材料的变化，已经从单一芯片配套走向更长的制造链。
1.HBM4E样品把带宽上限继续推高，光互连瓶颈会被放大。存储靠近计算芯片，光连接负责服务器和机架间流量，两边都要升级，系统才可能承接更大的模型负载。
2.先进封装和测试会成为高带宽存储落地的前置条件。样品供应只是开始，后续还要看高层堆叠、信号完整性和散热验证能否跟上。
3.这轮材料机会更像一条系统链，不是单点品种行情。磷化铟、封装服务、面板产线和光模块结构件都在响应更高带宽、更低功耗和更高制造精度。
HBM4E先改变的是服务器近端的数据供给。16Gbps引脚速率和20%以上能效提升，会把高层堆叠、互连损耗和热管理要求一起抬高。
存储厂商能够先给出样品，但整机采用还要经过封装、模组、测试和系统验证。Amkor与台积电围绕美国亚利桑那先进封装及测试服务建立10年合作，说明高算力芯片的竞争已经延伸到制造后段。
这个后段环节的变化很实在。近端数据吞吐越高，芯片之间的距离、热量和信号损耗越难处理，封装测试不再只是量产配套，而是把算力设计变成可用系统的关键工序。
AI算力瓶颈正在从单颗芯片性能，转向存储带宽、光互连材料和先进封装能否同步放量。如果后段能力跟不上，HBM代际升级就难以完整转成服务器效率。
Coherent的6英寸磷化铟晶圆扩建，指向的是数据中心内部高速传输。项目计划把相关产能提升4倍，英伟达此前投入20亿美元，并签署长期采购和产能合作协议。
这不是普通扩产。该光器件厂商还获得5000万美元CHIPS法案补贴，动工成为双方合作的首个实质性节点，说明高速光器件上游已经被大客户和产业政策共同锁定。
磷化铟的价值在于电光转换效率高，可服务800G、1.6T和3.2T高速光模块，也可用于相干激光器和光电探测器。GPU集群越大，服务器之间的流量越重，高速光连接就越容易从配套器件变成关键材料。
HBM解决计算芯片附近的数据供给，光连接解决设备之间的数据移动。两类环节共同决定一个问题：更大的模型和更密集的推理负载，能不能被硬件系统稳定接住。
京东方成都第8.6代AMOLED生产线已经量产，主要面向笔记本电脑、平板电脑等中尺寸高端屏。总投资630亿元、月产3.2万片玻璃基板的产线，说明终端显示材料也在向更高世代迁移。
高端显示并不直接决定训练集群性能，却会影响AI终端和高性能设备的交互入口。面板世代升级背后，是基板材料、发光材料、驱动背板和精密制造能力一起提高。
斯瑞新材拟投入9.19亿元建设电热功能材料研发制造基地，其中光模块芯片基座及壳体材料项目对应4000万件规划。这个方向连接光通信、散热和精密结构件，和磷化铟扩产形成上下游呼应。
这种结构件看起来不如芯片醒目，却会影响器件可靠性和散热效率。算力硬件继续提高功耗后，基座、壳体和热管理材料的精度要求会随之上移。
航天和新能源需求也在抬高材料门槛。长征十二号运载火箭使用5.2米直径碳纤维复合材料卫星整流罩，甘肃能源129.17亿元风光项目继续拉动工程材料需求。它们不属于HBM链条，却说明高强度应用场景正在共同推高新材料规格。

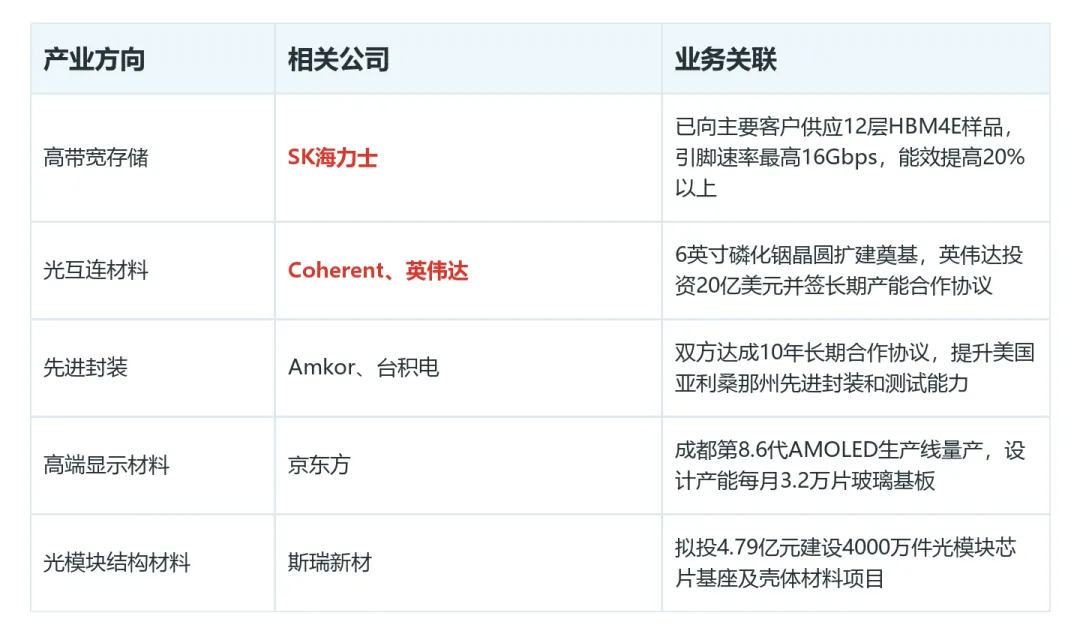

这些公司对应的位置不同。存储厂商先给出代际升级信号，光互连、封装测试、显示产线和结构件企业负责把算力需求转成可制造、可交付的材料能力。
这些位置共同指向同一个产业变化：算力硬件不再由单颗处理器独自决定效率。存储、光器件、封装、面板和结构件都要跟上，材料企业才有机会分享系统升级带来的增量。
HBM4E从样品走向批量导入的速度，会影响先进封装和测试需求。客户验证若顺利，高层数存储、封装载板、测试服务和散热材料都会面对更高规格。
磷化铟扩产进度决定光互连供给弹性。6英寸晶圆产能扩张很关键，但高速光模块、相干激光器和CPO相关需求能否持续放量，才会决定紧缺程度能持续多久。
下游应用节奏仍是约束。AI技术发展不及预期、产品价格波动、替代技术出现和先进技术封锁，都会削弱扩产后的兑现强度。
核心结论很明确：HBM4E把带宽问题摆到台前，光互连瓶颈会随服务器流量继续放大。只要高带宽存储、光连接和制造后段仍在同向升级，算力材料的压力就不会停在存储芯片本身。
