SCL编程6个实战模板:复制到TIAPortal就能用的标准化代码

干了12年PLC，整理了项目中最常用、重复率最高的SCL代码片段，每个都有注释!

深耕 PLC 调试 12 年，踩过无数现场大坑！见过太多项目同一条产线、同款设备，两位工程师写的程序两套逻辑，一人写的 FB 晦涩难懂，接手的人连动都不敢动，改一行全线停机。

很多人误以为标准化会束缚编程思路，恰恰相反：标准化不是捆住创造力，而是用极低的沟通成本，换来设备长期稳定、随手可维护。

整理了近 3 年 20 + 西门子落地项目实战沉淀的 6 套通用标准化模板，全部经过量产产线实测有基本的异常处理和注释。你直接复制到TIA Portal里改改I/O地址和设备参数就能用。

别再拿 M 点置位复位写顺序控制了！改用 CASE 状态机编程，代码可读性直接翻倍，现场调试至少省一半时间。给大家一套冲压设备完整工作循环标准框架：FB100_StateMachine 状态机 FB 源码，直接复制就能改 IO 投产。

// --- 隐式状态定义 --- //

IDLE=0      //待机WAIT_PART=1 //等待上料CLAMP=2     //工件夹紧PRESS=3     //冲压加工UNCLAMP=4   //松夹EJECT=5     //下料顶出DONE=6      //单循环完成ERROR=99    //故障报错CASE #State OF0: // IDLE 待机状态IF #Start AND NOT #Busy THEN    #Timer(IN:=FALSE);    #State := 1;END_IF;1: // WAIT_PART 工件检测#PartDetect := #PartSen;IF #PartSen THEN    #State := 2;ELSIF #Timer.Q THEN    #Alarm := '工件超时未到位';    #State := 99;ELSE    #Timer(IN:=TRUE, PT:=T#5S);END_IF;2: // CLAMP 夹紧工件#ClampOut := TRUE;IF #ClampFB THEN    #Timer(IN:=FALSE);    #State := 3;ELSIF #Timer.Q THEN    #Alarm := '夹紧超时';    #State := 99;ELSE    #Timer(IN:=TRUE, PT:=T#2S);END_IF;3: // PRESS 冲压工序#PressOut := TRUE;#Timer(IN:=TRUE, PT:=#PressTime);IF #Timer.Q THEN    #PressOut := FALSE;    #State := 4;END_IF;4: // UNCLAMP 松开夹具#ClampOut := FALSE;IF NOT #ClampFB THEN    #State := 5;END_IF;5: // EJECT 下料顶出#EjectOut := TRUE;IF #EjectFB OR #Timer.Q THEN    #EjectOut := FALSE;    IF #CycleCnt < #TargetCnt THEN        #CycleCnt += 1;        #State := 0;    ELSE        #State := 6;    END_IF;ELSE    #Timer(IN:=TRUE, PT:=T#2S);END_IF;6: // DONE 整循环结束#Busy := FALSE;#Done := TRUE;IF NOT #Start THEN    #State := 0;END_IF;99: // ERROR 故障统一处理#Error := TRUE;#Busy := FALSE;IF #Reset THEN    #State := 0;    #Alarm := '';    #Error := FALSE;END_IF;END_CASE;

这套标准状态机三大核心规范：所有运行状态统一在 FB 头部注释定义，一目了然；每一个工步自带定时器超时保护，杜绝设备卡死；全部故障归集到 99 号 ERROR 状态，复位逻辑统一写一处。这套骨架我用了6年，从单工位到18站生产线全是一个结构。

产线换产品型号就改配方号，不用动一行PLC代码。核心思路是用ARRAY OF UDT存配方数据，用配方号索引加载。

FC200_RecipeLoader 关键逻辑

// 自定义配方UDT，统一所有产品工艺参数TYPE RecipeDataSTRUCT    Speed : INT;        // 运行速度百分比 0-100    PressTime : TIME;   // 冲压保压时间    TempSet : INT;      // 加热设定温度 ℃    TorqueLimit : REAL; // 扭矩保护上限 Nm    EnableCheck : BOOL; // 视觉检测使能开关END_STRUCT;END_TYPE// 全局DB配方存储区，批量存放多型号参数RecipeDB: ARRAY[1..50] OF RecipeData// FC核心加载逻辑// 1. 先校验配方号合法性，防止越界报错IF #RecipeNo < 1 OR #RecipeNo > 50 THEN    #Error := TRUE;    #Diag := '配方号超出存储范围';    RETURN;END_IF;// 2. 读取对应编号整套配方数据#TempRecipe := "RecipeDB"[#RecipeNo];// 3. 参数安全校验，拦截非法数值避免撞机IF #TempRecipe.Speed < 0 OR #TempRecipe.Speed > 100 THEN    #Error := TRUE;    #Diag := '速度参数超出0~100合理区间';    RETURN;END_IF;// 4. 正常输出全部工艺参数#SpeedOut := #TempRecipe.Speed;#PressTimeOut := #TempRecipe.PressTime;#TempSetOut := #TempRecipe.TempSet;#TorqueLimitOut := #TempRecipe.TorqueLimit;#VisionEnable := #TempRecipe.EnableCheck;#Error := FALSE;#Loaded := TRUE;

这套标准化配方模板 3 大硬核优势：

1、换型零改程序：HMI 仅下发配方编号，整套速度、温度、扭矩参数自动一次性加载，调试工时大幅压缩；

2、内置双层安全校验：配方号边界校验 + 工艺参数区间校验，杜绝操作工误输入非法数值，规避设备撞机风险；

3、无限扩容无负担：现有 50 套配方不够用，只需修改数组上限为 ARRAY[1..200]，整套加载逻辑完全不用改动。

通信瞬断、气缸偶发不到位是产线最常见的误停机原因。与其让操作工按复位，不如让PLC自动重试一次。但重试必须有次数上限，不能无限循环。

 FB300_Retry 核心逻辑

   // 接口参数 // #DoAction : BOOL 触发动作 // #FeedbackOK : BOOL 反馈信号 // #Timeout : TIME 超时时间 // #MaxRetries : INT 最大重试次数 // #ActionCmd : BOOL 输出到执行器 // #RetryCount : INT 当前重试次数（STAT） // #Failed : BOOL 最终失败标志 // #InProgress : BOOL 正在执行 #InProgress := #DoAction AND NOT #Failed; IF #DoAction AND (#RetryCount = 0) THEN // 首次触发 #ActionCmd := TRUE; #RetryTimer(IN:=TRUE, PT:=#Timeout); #RetryCount := 1; END_IF; IF #InProgress THEN IF #FeedbackOK THEN // 成功 #ActionCmd := FALSE; #RetryTimer(IN:=FALSE); #RetryCount := 0; #InProgress := FALSE; ELSIF #RetryTimer.Q THEN // 超时，准备重试 #ActionCmd := FALSE; #RetryTimer(IN:=FALSE); WAIT(100); // 等待100ms再重试 #ActionCmd := TRUE; #RetryTimer(IN:=TRUE, PT:=#Timeout); #RetryCount += 1; END_IF; // 超过最大重试次数 IF #RetryCount > #MaxRetries THEN #ActionCmd := FALSE; #InProgress := FALSE; #Failed := TRUE; END_IF; END_IF; // 复位 IF NOT #DoAction THEN #RetryCount := 0; #Failed := FALSE; #ActionCmd := FALSE; #RetryTimer(IN:=FALSE); END_IF;

   这个FB我主要用于气缸夹紧检测、RFID读取、视觉拍照触发三个场景。设置2-3次重试，每次超时后等待100ms再试。实践下来，约70%的偶发失败一次重试就成功了，产线综合效率OEE提升了3-5%。

不用搭配上位机做数据存储！单靠 PLC 就能自主保存产量、报警、换型日志，一套环形缓冲区数组搞定，存满自动覆盖最早数据，零额外硬件成本。
FC400_LogWriter 环形缓冲区

// 日志单条记录结构体，统一所有事件格式TYPE LogEntrySTRUCT    Timestamp : DT;      // 事件精确时间戳    EventType : INT;     // 事件类型：0=产量 1=报警 2=产品换型    Value : REAL;        // 对应数值（产量数值/故障代码/配方号等）    Desc : STRING[20];   // 事件简短文字描述END_STRUCT;END_TYPE// 日志存储DB全局变量定义LogDB.Data    : ARRAY[0..999] OF LogEntry;  // 1000条环形缓存池LogDB.HeadPtr : INT;                        // 写入指针LogDB.Count   : INT;                        // 当前有效记录总数// FC400_LogWriter 日志写入核心逻辑#Idx := "LogDB".HeadPtr;// 写入当前事件全部信息"LogDB".Data[#Idx].Timestamp := LDT();"LogDB".Data[#Idx].EventType := #EventType;"LogDB".Data[#Idx].Value := #Value;"LogDB".Data[#Idx].Desc := #Desc;// 环形指针循环前进，触底归零实现循环覆盖"LogDB".HeadPtr += 1;IF "LogDB".HeadPtr >= 1000 THEN    "LogDB".HeadPtr := 0;END_IF;// 记录总数上限锁死1000，不超缓冲区容量IF "LogDB".Count < 1000 THEN    "LogDB".Count += 1;END_IF;

方案四大实用亮点

1、无需上位机：数据全部存在 PLC 自带 DB 块，S7-1200 就能独立存储，省去工控机、数据库成本；

2、自动循环覆盖：1000 条缓存存满后，新数据自动顶掉最早日志，不会出现存储溢出报错；

3、时间戳精准省心：直接调用 LDT () 获取毫秒级系统时间，不用手动拼接日期、时分秒；

4、对接 HMI 超简单：HMI 直接读取 LogDB 数组，可分页展示近百条日志，支持一键导出 CSV 归档。

硬件占用说明

1000 条完整日志缓冲区仅占用约 80KB 的 DB 存储空间，西门子 1200 系列 PLC 内存完全够用，完全不影响程序运行。

一条产线几十个气缸，每个都要写伸出缩回、到位检测、超时报警。用UDT+FB封装，一个FB实列化N次就行。

 FB500_Cylinder UDT+FB封装

// 气缸配置UDT —— 所有气缸参数统一标准化TYPE CylinderConfigSTRUCT    ExtendTime  : TIME;      // 伸出超时时间    RetractTime : TIME;      // 缩回超时时间    Name        : STRING[16];// 气缸设备名称（报警文本直接带出）END_STRUCT;END_TYPE// FB500_Cylinder 标准气缸控制核心逻辑// 输入：Cfg(UDT参数)、Cmd控制指令// 反馈：SolA/SolB电磁阀输出、PosFB/PosBK到位检测、报警、故障CASE #Cmd OF0: // 指令0：停止复位    #SolA := FALSE;    #SolB := FALSE;    #Timer(IN:=FALSE);1: // 指令1：气缸伸出    #SolA := TRUE;    #SolB := FALSE;    #Timer(IN:=TRUE, PT:=#Cfg.ExtendTime);        IF #PosFB THEN        #Done := TRUE;        #Cmd := 0;    ELSIF #Timer.Q THEN        #Alarm := '伸出超时：' + #Cfg.Name;        #Error := TRUE;    END_IF;2: // 指令2：气缸缩回    #SolA := FALSE;    #SolB := TRUE;    #Timer(IN:=TRUE, PT:=#Cfg.RetractTime);        IF #PosBK THEN        #Done := TRUE;        #Cmd := 0;    ELSIF #Timer.Q THEN        #Alarm := '缩回超时：' + #Cfg.Name;        #Error := TRUE;    END_IF;END_CASE;

现场调用极其简单，所有气缸只需要一行代码实例化调用，无需重复写逻辑：

"Cyl_Clamp1"(Cfg:=Cfg_Clamp1, Cmd:=2);  // 夹紧缸缩回"Cyl_Clamp2"(Cfg:=Cfg_Clamp2, Cmd:=1);  // 夹紧缸伸出

每个实例独立运行，互不干扰。维护时只看实例名就知道控制哪个气缸。

设备空闲超3分钟自动回原点、通信断线5秒报警、操作员离开10分钟自动停机——这些需求每个项目都有，但每次写的都不一样。统一用一个FC搞定。

   FC600_Watchdog 统一接口

   // 接口： // #Trigger : BOOL 触发计时（设备运动信号） // #IdleTime : TIME 空闲警戒时间 // #AlarmOut : BOOL 超时报警 // #TimeLeft : TIME 剩余时间（给HMI显示倒计时） // #Reset : BOOL 手动复位 // #WarnFlag : BOOL 提前预警（剩余5秒时置位） IF #Trigger THEN // 设备在动，重置计时器 #Timer(IN:=FALSE); #Timer(IN:=TRUE, PT:=#IdleTime); #AlarmOut := FALSE; #WarnFlag := FALSE; END_IF; IF NOT #Trigger AND NOT #Reset THEN #Timer(IN:=TRUE, PT:=#IdleTime); #TimeLeft := #IdleTime - #Timer.ET; IF #Timer.ET >= #IdleTime - T#5S AND NOT #Timer.Q THEN #WarnFlag := TRUE; // 提前5秒预警 END_IF; IF #Timer.Q THEN #AlarmOut := TRUE; END_IF; END_IF; IF #Reset THEN #Timer(IN:=FALSE); #AlarmOut := FALSE; #WarnFlag := FALSE; END_IF;

   HMI上绑定TimeLeft显示倒计时，操作员看到还剩5秒预警就知道要动一下了。和流水线急停联锁——空闲超时自动停输送带，既省电又安全。

分享的这 6 套 PLC 标准化模板，不是一成不变的标准答案，而是经过数百次现场量产验证的通用开发起点。

非常建议 PLC 新手和工程师同仁，先直接套用整套框架结构，快速跑通设备全流程。在程序稳定落地后，再根据自己的设备工艺、产线需求，针对性微调改造，适配专属项目场景。真正的代码标准化，从来不局限于固定逻辑，核心价值只有一个：极致的可维护性与可交接性。哪怕时隔半年、一年，换任意一位工程师接手项目，不用翻阅资料、不用反复询问，打开程序就能看懂架构、快速定位修改点位，极大降低沟通成本和运维风险。

你的项目里，有哪些自用多年、堪称封神的通用代码模板？欢迎评论区分享交流，互相学习、共同精进！

（文章来源：吉茄豪豪）

『本文版权归原作者所有，如有侵权，请联系删除。』

扫码添加免费领取资料
😊
免费资料领取

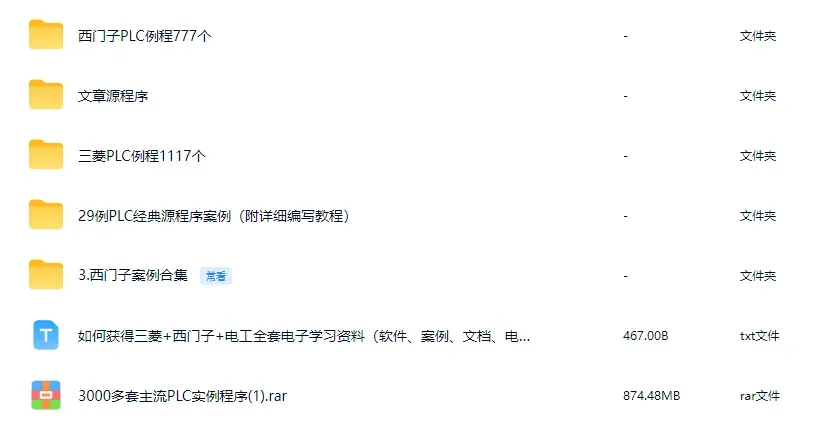

资料介绍：西门子+三菱案例例程
