DPDK（Data Plane Development Kit）通过轮询模式、用户态驱动、线程绑定、大页内存等关键技术，彻底颠覆传统内核网络栈，实现超高吞吐与极低延迟，成为5G、NFV、SDN和AI推理加速的基石。本文从源码目录解析出发，结合最新技术进展，深入剖析DPDK应对多核高性能包处理的七大核心原理，并给出性能指标与优化实践。
DPDK（Data Plane Development Kit）是一个由Intel发起、Linux基金会托管的开源项目，旨在为x86、ARM和PowerPC等多核处理器提供高性能数据包处理库和驱动。它通过绕过操作系统内核，直接控制硬件和内存，大幅提升网络、存储和计算密集型应用的性能。近年来，DPDK已从纯网络领域扩展到GPU加速（如DOCA）、AI推理、存储虚拟化（SPDK）等方向，成为数据中心基础设施的核心组件。
理解DPDK的源码结构是掌握其设计哲学的第一步。以下是对主要目录的详细说明：
📌 关键概念：DPDK源码目录
lib：DPDK核心库源码，包括内存管理（rte_malloc）、环形缓冲区（rte_ring）、mbuf、定时器、哈希表等。
drivers：轮询模式驱动程序（PMD）源代码，支持Intel、Mellanox、Broadcom、华为等厂商的网卡。
app：测试和示例应用程序，如testpmd、l3fwd、flow_classify等。
examples：面向开发者的示例代码，涵盖二层转发、三层转发、KNI、Vhost等。
config：针对x86和ARM平台的编译配置模板。
buildtools：编译辅助脚本，如交叉编译工具链配置。
mk：Makefile构建系统，支持静态库和动态库编译。
usertools：用户态工具，如cpu_layout.py、dpdk-devbind.py，用于设备绑定和大页配置。
DPDK的模块化设计使得开发者可以按需链接库，同时保持高度可移植性。最新的DPDK 23.11版本已支持ARMv9、RISC-V实验性支持、以及基于CXL的内存池扩展。

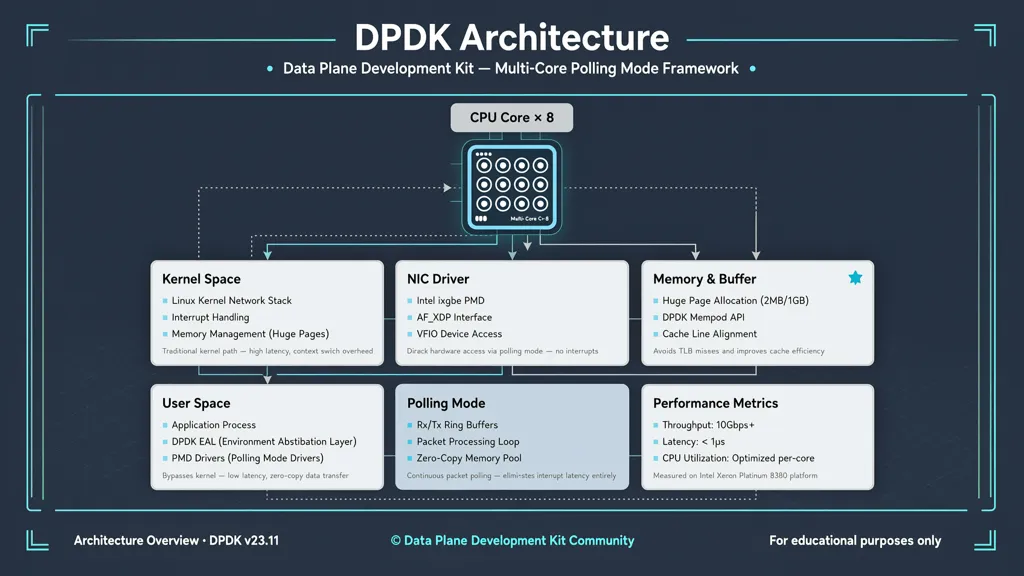

一、DPDK高性能包处理核心原理
DPDK针对多核处理器，从硬件到软件进行全栈优化，以下七大原理是其性能基石：
🔑 核心要点
1轮询模式：避免中断上下文切换开销。Linux NAPI虽改进中断合并，但DPDK完全无中断，用户态线程持续轮询网卡接收描述符，实现零中断延迟。
2用户态驱动：减少内存拷贝。DPDK将网卡设备映射到用户空间，应用直接控制DMA操作，避免内核态和用户态间的数据拷贝。mbuf结构重新设计，支持零拷贝和高效链式存储。
3线程绑定与独占：通过pthread亲和性将控制线程绑定到特定CPU核，并利用isolcpus内核参数将核从Linux调度器中隔离，避免核间切换导致的cache miss和cache write back，提升缓存命中率。
4降低访存开销：利用大页内存（2MB/1GB）减少TLB miss，同时感知内存非对称性（如NUMA节点），避免跨节点访存延迟。
5软件调优：cache line对齐（64字节）、避免多核间跨cache line共享（使用rte_memcpy、rte_atomic）、预取数据（rte_prefetch）、批量操作（如burst收包）。
6IA新指令集支持：利用AVX2、AVX-512、AES-NI等指令加速数据包处理（如哈希计算、加密、向量化拷贝）。
7网卡特性支持：RSS（接收端扩展）实现多队列分流，FDIR（精确流识别）实现定向分发，checksum卸载、TSO（TCP分段卸载）减少CPU负担。

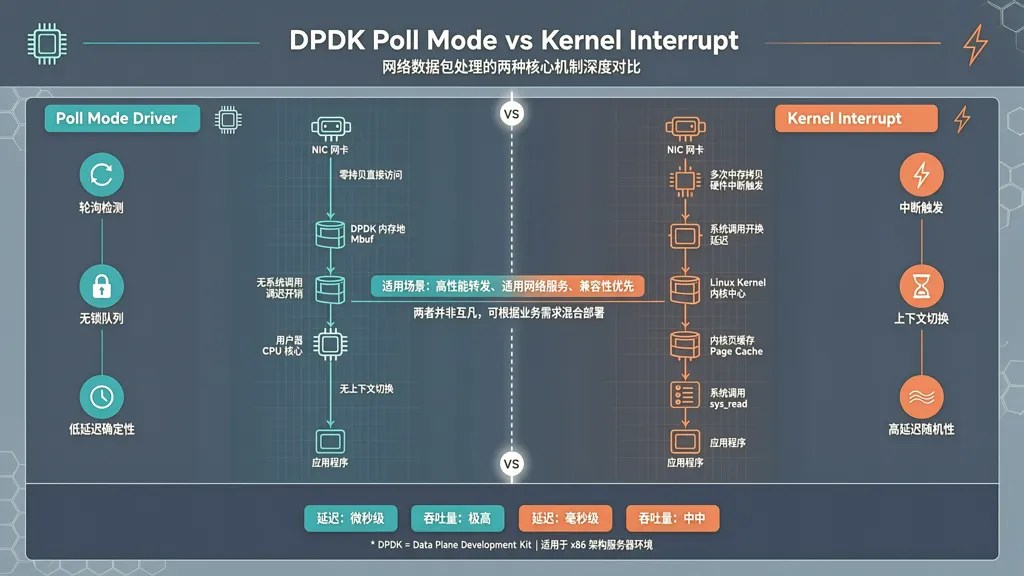

1.1 轮询模式：打破中断瓶颈
传统Linux网络栈中，数据包到达网卡会触发中断，CPU保存上下文、执行中断处理函数，再通过软中断调度网络协议栈。这个过程引入大量开销：中断上下文切换约需1-5微秒，加上cache污染，高吞吐场景下性能急剧下降。Linux NAPI通过中断合并和轮询混合模式改善，但DPDK将其推向极致——完全无中断，应用线程持续轮询接收队列，一旦数据到达即刻处理。
"DPDK的轮询模式将包处理延迟从微秒级降至纳秒级，这是传统内核栈无法企及的。"
—— DPDK官方白皮书
1.2 用户态驱动：数据零拷贝
DPDK的PMD（Poll Mode Driver）运行在用户态，通过UIO（Userspace I/O）或VFIO框架将网卡设备内存映射到用户空间。应用可直接调用rte_eth_rx_burst从硬件接收描述符中获取数据包，无需系统调用。mbuf结构体经过精心设计，支持零拷贝转发：数据包从网卡DMA到内存后，应用直接修改mbuf指针即可完成转发，避免任何数据拷贝。
⚠️ 注意：用户态驱动虽然性能极高，但也带来了安全性挑战——应用直接操作硬件，错误的指针可能导致系统崩溃。DPDK通过IOMMU（如VFIO）提供内存隔离保护。

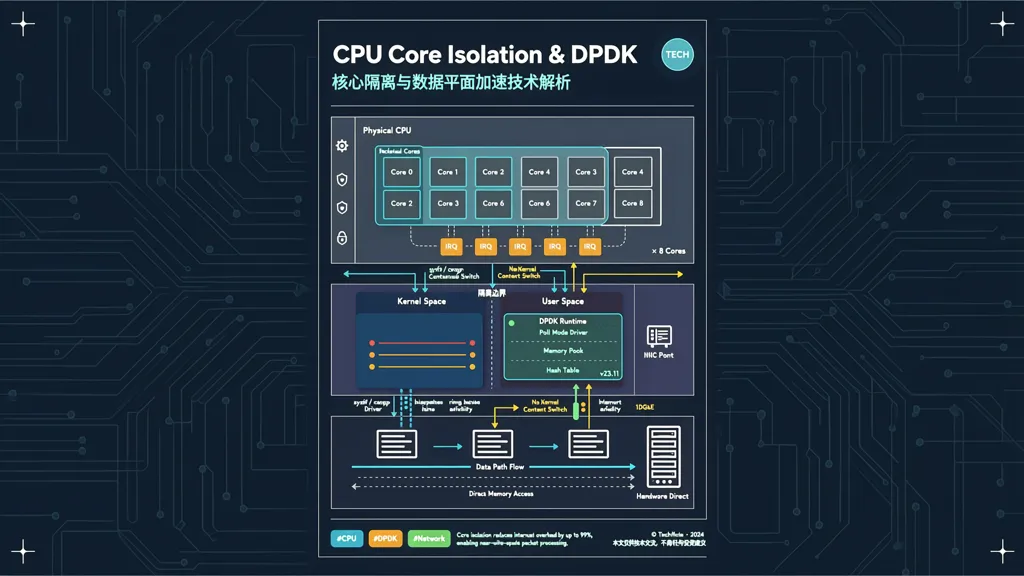

1.3 线程绑定与独占核
DPDK利用pthread_setaffinity_np将控制线程绑定到特定物理核，并通过Linux内核参数isolcpus将某些核从调度器中移除，实现独占核。独占核避免了线程切换导致的cache miss和write back，保证L1/L2/L3缓存的高命中率。在NUMA架构中，DPDK还确保线程和其使用的内存分配在同一节点，消除跨节点访问延迟。
二、性能指标与转发率计算
理解DPDK性能评估，需掌握以下核心指标：
指标 | 定义 | 重要性 |
吞吐量 | 单位时间内成功转发的比特数（bps） | 核心 |
延迟 | 数据包从入口到出口的平均时间 | 关键 |
丢包率 | 丢失包数占总发送包数的比例 | 致命 |
抖动 | 延迟的方差，反映稳定性 | 重要 |
包转发率（pps） | 每秒转发的数据包数量 | 核心 |

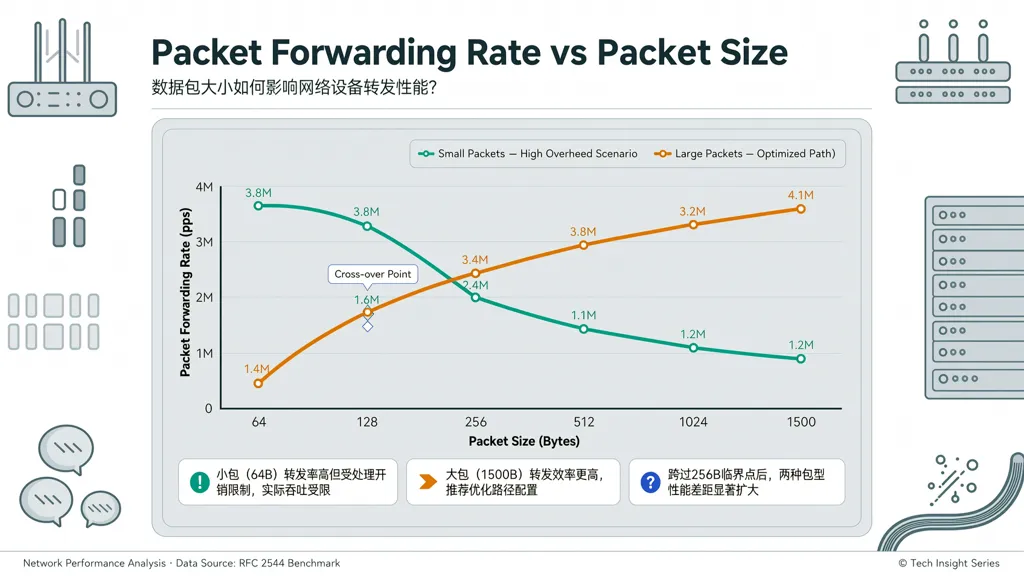

对于转发场景，包转发率（pps）比带宽（bps）更关键，因为小包处理对CPU压力最大。以太网帧结构如下：
📌 以太网帧组成
帧间距（IPG）：12字节
前导码（Preamble）：7字节
帧首定界符（SFD）：1字节
目的MAC + 源MAC + 以太网类型 + 负载 + FCS：46~1500字节
帧总开销：20字节（IPG+Preamble+SFD）
理论帧转发率公式：
帧转发率（pps）= BitRate（bps） / 8 / （IPG + Preamble + SFD + PktSize）
其倒数为理论线速下相邻两个包到达的时间间隔。例如，10Gbps接口转发64字节小包时：
帧转发率 = 10e9 / 8 / （12 + 7 + 1 + 64） = 10e9 / 8 / 84 ≈ 14.88 Mpps帧间间隔 = 1 / 14.88e6 ≈ 67.2 ns
⚠️ 关键洞察：相同带宽下，包越小，帧转发率越高，帧间延迟越低。处理64字节小包时，CPU必须每67纳秒完成一个包的处理，否则产生丢包。这对DPDK的优化提出了极致要求。
三、实用案例：DPDK转发性能优化步骤
以下是一个典型DPDK转发应用（如l3fwd）的优化实践流程：
📋 操作步骤
1.环境准备与大页配置：设置1GB大页（如echo 1024 > /sys/kernel/mm/hugepages/hugepages-2048kB/nr_hugepages），绑定网卡到VFIO驱动。
2.CPU隔离与线程绑定：在GRUB中添加isolcpus=2-3，启动DPDK应用时使用-l 2-3参数绑定到隔离核。
3.批量收发包：使用rte_eth_rx_burst/rte_eth_tx_burst，每次处理32或64个包，分摊函数调用和cache刷新开销。
4.数据结构优化：确保所有结构体按64字节cache line对齐，使用rte_memcpy替代memcpy，利用rte_prefetch0预取下一个包的数据。
5.网卡特性启用：开启RSS实现多队列负载均衡，配置FDIR将特定流定向到指定核，启用checksum卸载减少CPU计算。
6.性能测试与调优：使用testpmd或pktgen验证吞吐，观察丢包率和延迟，迭代调整burst大小、队列深度和调度策略。
四、延伸思考：DPDK的未来演进
DPDK正从纯网络包处理向更广泛的领域扩展：
📌 前沿方向
GPU加速（DOCA）：NVIDIA DOCA框架基于DPDK，支持BlueField DPU上的硬件卸载和GPU直接数据访问，实现AI推理加速。
SPDK（存储性能开发套件）：基于DPDK的存储栈，实现NVMe SSD的零拷贝、轮询模式访问，延迟低至微秒级。
可编程数据平面（P4）：DPDK与P4语言结合，允许用户定义自定义包处理流水线，支持智能网卡卸载。
CXL（Compute Express Link）：DPDK 23.11引入CXL内存池支持，实现跨设备内存共享，进一步降低数据移动开销。
"DPDK不仅是一个网络库，更是一个高性能数据平面生态的基石。它的未来在异构计算、智能网卡和边缘AI中。"
—— DPDK社区技术报告
✅ 总结与行动建议
DPDK通过轮询模式、用户态驱动、线程绑定、大页内存和软件调优，将包处理性能提升到线速级别。理解其源码结构和性能公式，是进行高效开发的基础。建议初学者：
1️⃣ 从examples/l2fwd和examples/l3fwd入手，理解基本转发流程。
2️⃣ 使用testpmd进行吞吐和延迟基准测试，熟悉性能调优工具。
3️⃣ 关注DPDK社区发布和文档，及时学习新特性（如CXL、DOCA）。
