夜雨聆风AI算力的下一刀，切在「玻璃」上，TGV玻璃基板为什么值钱、难在哪、现在该盯什么？
这不是一块普通玻璃，而是先进封装从「有机材料天花板」里找出口的一张入场券。
一、为什么偏偏是现在：硅基板扛不住，玻璃被逼上台面
大模型参数一路飙到万亿级，芯片面积越做越大、功耗越来越集中，传统有机封装基板/硅基板的短板被放大：翘曲、损耗、热管理、尺寸扩展性……都在逼近工程与经济极限。

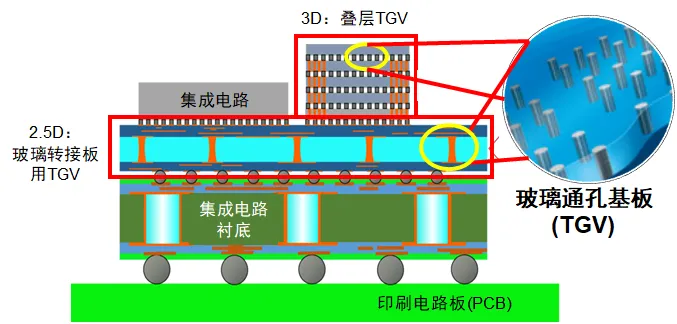

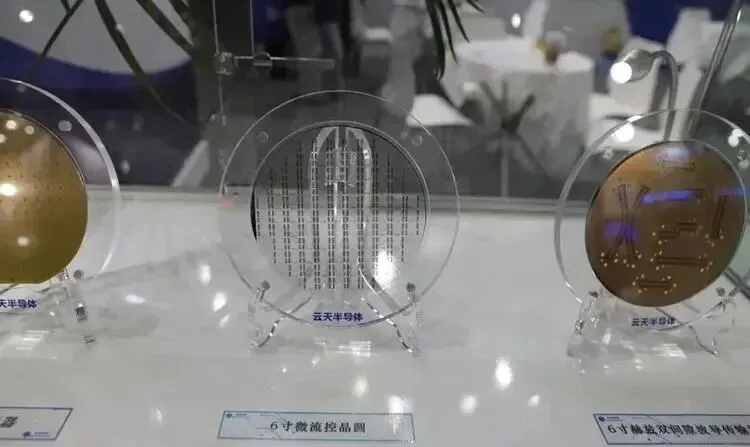

于是一条更冷门的路线被重新定价：TGV（Through Glass Via，玻璃通孔）玻璃基板。
它的核心卖点并不玄学：玻璃本身是优质绝缘体，介电常数约为硅的 1/3，损耗因子更低数个量级，能显著降低衬底损耗与寄生效应，对高频/高带宽场景更友好；同时玻璃刚性更好、热膨胀更可控，超薄状态下翘曲仍能压住，封装结构更稳。再加上省掉部分绝缘层沉积工序、原材料可得性强，理论上成本结构也比很多人想象的更有弹性。
AI算力把"封装材料升级"从可选项变成了必选项，玻璃基板顺势从实验室走到产业验证的前台。
二、别只盯着"打孔"：真正的护城河在后段
市场最爱讲的故事是「在玻璃上打微孔（TGV成孔）」，但懂工艺的人知道——成孔反而是最先被跑通的一环。行业共识的主流路径是 LIDE（激光诱导+湿法刻蚀）：先用超快激光局部改性，再用刻蚀液形成高质量微孔，兼顾高深宽比与低损伤。
真正的量产"命门"在后段三件事：
高深宽比通孔的无空洞铜填充（电镀填孔）——孔底到孔口要致密、可靠，稍有空洞就是可靠性雷区；
玻璃表面金属化与附着力控制——玻璃太光滑，铜/介质层容易在高温循环中剥离分层；
多层RDL（重布线层）层间对准与粘附力——决定玻璃基板能不能从"样品演示"升级为"可复用的大规模封装载体"。
所以你判断一家公司有没有"真东西"，别只听概念，要看它是否把TGV + 深孔填铜 + RDL多层布线做成可重复、可测试的流程，并且愿意披露可靠性验证进展。
三、产业节奏：窗口期确实来了，但仍在"兑现前夜"
多家机构与媒体梳理的时间线比较一致：
2026年被普遍当作产业化关键窗口/商业化元年：从试样往中试、客户验证与产线通线集中推进
2027—2028更像"分水岭"：谁能跑通可靠性和良率，谁才有资格谈规模化供货；机构与产业口径也多在提2028年前后进入更实质性的生产阶段
落到A股能看到一条清晰链条：设备/激光加工 → 玻璃基工艺平台 → 客户验证/送样：
华工科技：披露其TGV玻璃通孔激光加工智能装备完成整机定型、核心部件全国产化并完成初步中试验证
京东方：披露已实现TGV开孔→深孔填铜→增层→布线全流程工艺拉通，完成大尺寸高层数样品与送样，但明确：尚未批量生产、未形成量产营收
蓝思科技：媒体报道其TGV产品处于多轮测试送样、LIE工序参数优化与专用厂房/产线规划推进阶段，产业进度受关注，但同样要分清"验证/中试"与"已放量盈利"
这些细节很重要：题材可以很热，但产业化仍在早期；股价往往先交易"可能性"，再交易"现金流"。
四、投资策略：
别把TGV当"单一概念"，把它当一条工艺链：原片/配方 → 成孔（LIDE）→ 种子层/电镀填孔 → RDL多层布线 → 可靠性测试（冷热循环、湿热等）。越靠后段，壁垒越硬。
跟踪指标要比名字更重要：不是"有没有TGV"，而是——孔径/深宽比、填铜是否无空洞、RDL层数、翘曲控制、良率数据、客户是谁（芯片厂/封测厂）、是否进入"技术测试→可靠性认证→小批量→框架订单"的哪一阶。
风险要写在前面：脆性材料良率爬坡慢、化学工艺（刻蚀/电镀）窗口窄、认证周期长；多家公司自己也提示过不确定性。
五、跨越“死亡之谷”，良率与量产是终极考验
尽管前景广阔，但我们必须清醒地认识到，玻璃基板赛道目前仍处于发展初期。从技术验证走向规模化量产，中间还横亘着一道“死亡之谷”。
当前，高深宽比通孔的无空洞铜填充、多层RDL（重布线层）的层间粘附力控制，依然是制约行业爆发的核心瓶颈。此外，大尺寸面板的翘曲控制以及整体良率的爬坡，都需要产业链上下游在实战中不断磨合。
从“硅”到“玻璃”，不仅是封装材料的更替，更是半导体底层逻辑的重构。2026年的产业化窗口期，既是机遇也是洗牌期。谁能率先攻克良率难关，将实验室的图纸转化为稳定量产的产线，谁就能在AI算力狂飙的时代，牢牢握住那张通往未来的“入场券”。
