夜雨聆风前阵子算力圈还在卷 GPU、卷 HBM、卷光模块，转头资金就齐刷刷扎进了 “玻璃” 里。京东方盘中冲击涨停，沃格光电两个月涨了三倍，帝尔激光创历史新高，不少人看得一头雾水：AI 再怎么炒，跟一块玻璃能扯上啥关系？
今天牛叔就说句实在的：这不是炒概念，是 AI 算力被逼到墙角，倒逼出来的一场底层材料革命。说白了，芯片性能再强，也得有块靠谱的 “地基” 托着，而这块地基，现在轮到玻璃来当。
很多人聊 AI，眼睛只盯着 3 纳米、2 纳米制程，盯着 GPU 有多少 CUDA 核心，殊不知封装基板才是当下最头疼的卡脖子环节。

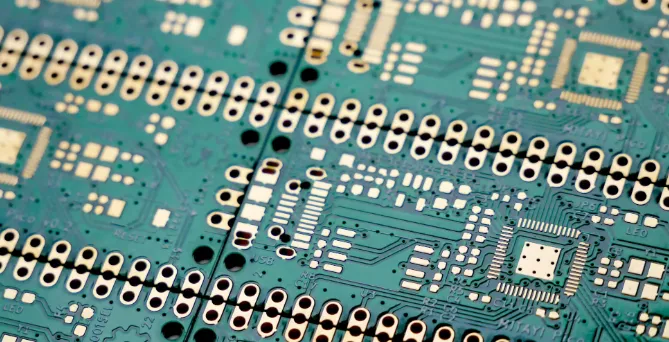

过去芯片尺寸小，用 ABF 有机基板足够，便宜、成熟、供应链稳定，支撑了半导体行业几十年。可现在 AI 芯片疯了一样往大了做，英伟达下一代芯片尺寸直奔半张银行卡去，功耗动辄几千瓦，一工作就烫得吓人。
病根就出在热胀冷缩上。硅芯片的热膨胀系数极低，说白了就是 “烧到发烫也几乎不变形”；可有机基板是树脂材料，一受热就膨胀，两者数值差了五六倍。芯片尺寸越大，翘曲就越严重 —— 就像把一块塑料板放在火上烤，四边往上拱，上面的芯片焊点直接被拉扯断裂，封装良率直接崩盘。
行业里管这堵墙叫 “翘曲之墙”。英伟达早期大尺寸芯片方案就栽过这个跟头，最后被迫砍了规格才落地。不止底层载板，连中间用来互联的硅中介层也扛不住：尺寸越大成本越离谱，一块高端大尺寸硅中介层，单价比手机主芯片还贵，纯纯的成本黑洞。
算力要继续往上走，老地基已经顶不住了。

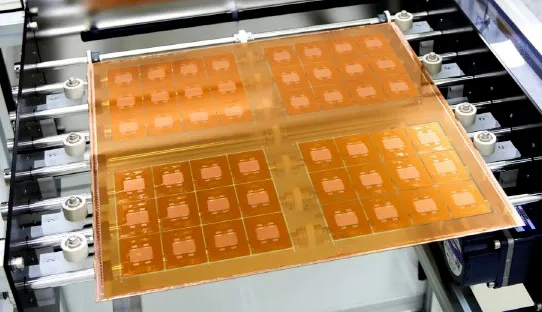

玻璃基板能火，不是谁讲故事炒出来的，是它刚好精准戳中了所有痛点。
第一，热胀冷缩和硅芯片 “同频”。玻璃的热膨胀系数和硅高度接近，芯片发烫膨胀，玻璃基板同步膨胀，你动我也动，完美消解了界面应力，从根源上解决了翘曲难题，大尺寸封装的稳定性直接拉满。
第二，成本砍半，尺寸无上限。用来替代硅中介层的话，同等尺寸的玻璃基板成本还不到前者的一半。更关键的是，它可以复用面板级产线做超大尺寸，不用受晶圆圆形尺寸的限制，AI 芯片再大都能装得下。
第三，高频信号损耗更低。AI 芯片之间要高速传输海量数据，有机材料在高频场景下信号损耗大、延迟高，玻璃的介电特性更优异，信号传得又快又稳，刚好适配下一代高速互联的需求。
核心的 TGV 玻璃通孔技术，说穿了也不难理解：在超薄玻璃上打出几百万个微米级的细孔，填上铜做垂直互联，相当于给电路修了直达电梯，不用再在平面绕远路，互联密度和效率直接上一个台阶。
很多人看到这会问：又是国外巨头垄断的赛道？咱们只能跟在后面跑？
牛叔反倒觉得，这恰恰是国内企业弯道超车的机会。
玻璃基板不是凭空冒出来的新东西，它最早就是显示面板的核心材料。而全球面板产能，大半都在中国。我们搞了十几年高世代面板线，在大尺寸玻璃加工、精密制造、良率管控上的积累，不是从零开始。

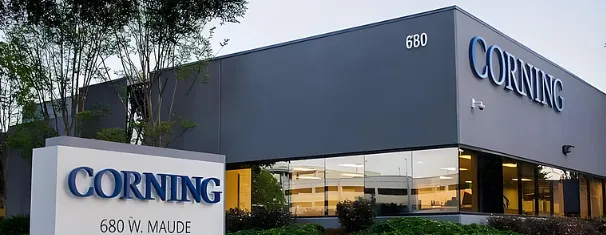

现在国内阵营已经多点开花：京东方的板级试验线已经全自动化通线，开始给客户送样验证，还和康宁合作锁定了上游特种玻璃原片；沃格光电的 TGV 工艺已经进入小批量供货阶段；上游设备端，帝尔激光、大族激光也突破了核心的激光钻孔设备。
从面板厂跨界杀入半导体封装，这是我们独有的产业优势。当然牛叔也说句实在话：2026 年只是商业化验证元年，高端多层加工、量产良率、头部客户认证，都还有很长的路要走，真正大规模放量，起码要等到 2027 年之后。
但方向已经钉死了。这是继面板、光伏之后，又一个电子材料国产化的主战场。
最后做个总结。
AI 的竞争，早就不是单一芯片制程的比拼了。从制程到封装，从芯片到材料，全产业链都在重构迭代。
谁能想到，曾经只用来做电视、手机屏幕的玻璃，有一天会成为 AI 算力的核心基石？产业迭代就是这么有意思，你以为的边缘配角，说不定哪天就成了破局的关键。
