Android WiFi 源码分析(一):全景架构——从点击开关到数据包

当你点击手机上的 WiFi 热点名称，一个连接请求从 Java 层的 WifiManager.connect() 出发，经过 Framework 状态机、AIDL HAL、C 守护进程、Netlink 内核接口，最终变成一帧 802.11 Auth 空中帧。这条路径跨越百万行级代码、5 层架构、2 大芯片平台。本文为你画出这张全景地图——告诉你每一层"是什么"、"为什么这么设计"、以及该按什么顺序读代码。

注意：WifiManager.connect() 从 Android 10 起也已弃用，现代 Android 推荐使用 WifiNetworkSuggestions API。本文用 connect() 做入口纯粹是为了展示调用链的完整性，它的跨层追踪价值远大于它的 API 状态。

本章导读

本章比喻：WiFi 系统就像一家大型医院。App 是患者（提出需求），Framework 是门诊部（分诊、调度），Supplicant 是主治医师（做出诊断和治疗决策），HAL 是医疗器械标准（不管哪个品牌的 CT 机，接口都一样），Driver 是具体的医疗设备（高通的 CT 机和联发科的 MRI 机操作方式不同，但都遵循 HAL 标准），Firmware 是设备内部的嵌入式控制系统（你看不到源码，但设备靠它运转）。患者不需要知道 CT 机是哪个品牌的——这正是分层架构的意义。

你将学到：

•Android WiFi 全栈的 5 层架构及每层职责•为什么这样分层——每一层设计决策背后的技术理由•一次完整 WiFi 操作的跨层调用链•数据包从 App 到网卡的完整旅程•百万行级代码的阅读路线图

数据来源：AOSP（Wifi 模块、wpa_supplicant、HAL 接口）、QCOM（qcacld-3.0 驱动、wifi-host-cmn、cnss2 平台、QCOM HAL）、MTK（gen4m 驱动、conninfra、MTK HAL）。完整仓库链接见文末「代码来源说明」。

代码说明：本文代码片段为便于阅读经过精简和注释化处理，非逐字复制。完整实现请参考上述源码仓库。

一、5 层架构：为什么这样分？

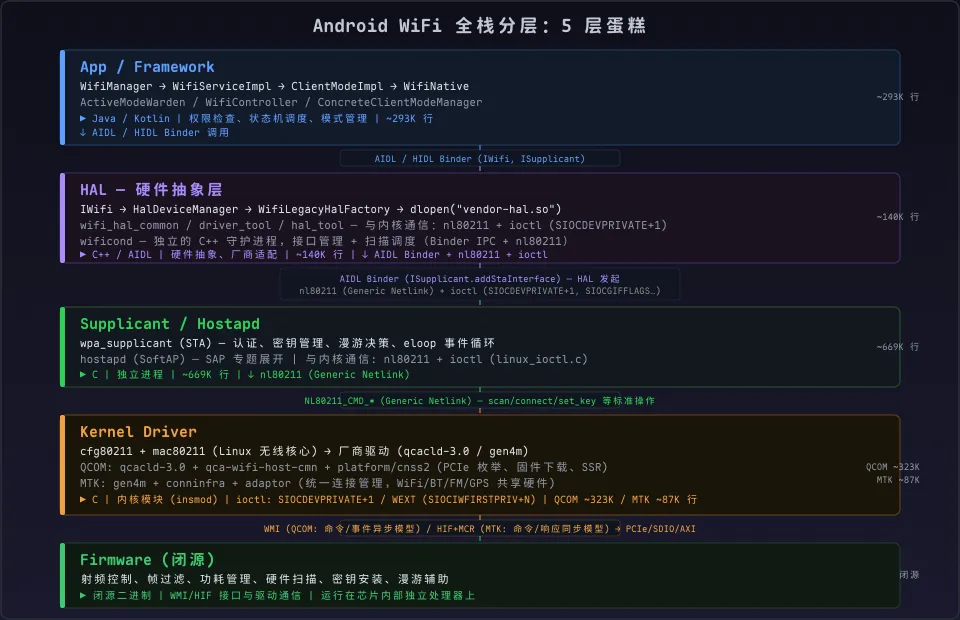

Android WiFi 系统采用经典的分层架构，从上到下分为 5 层。Supplicant 和 HAL 虽然都是 native 层组件，但职责完全不同——Supplicant 是协议引擎（认证、密钥、漫游），HAL 是硬件抽象层（厂商适配），所以各自独立成层。

关于图中 HAL 与 Supplicant 的排序：配图按调用路径排列（Framework 通过 AIDL 分别调用 HAL 和 Supplicant，两者是同层级的并行组件），下方表格按职责分组排列（协议逻辑 → 硬件抽象）。两种排序都是正确的——取决于你是从"数据怎么流"还是"功能怎么分"的角度看。本文采用第二种分组方式。

代码量计算方式：以 QCOM 平台为例，Framework ~293K + Supplicant ~669K + HAL ~140K + Driver ~323K ≈ 142 万行。加上 wpa_supplicant 工具/测试代码、以及 MTK 平台的独立驱动代码，总量超过 150 万行。

为什么这样分层？

这不是随意的设计，而是 Android 生态的必然选择：

比喻：就像医院的分诊系统——患者（App）不需要知道哪台 CT 机是西门子还是 GE 的，门诊部（Framework）会根据病情分配到合适的科室，主治医师（Supplicant）做诊断，医疗器械（Driver+Firmware）执行检查。分层让每一层都可以独立替换和升级。

二、每一层长什么样？

2.1 App 与 Framework：用户看到的一切

用户与 WiFi 的所有交互都在这一层——打开开关、选择热点、查看连接状态。

// WifiManager.java — 用户的入口public boolean setWifiEnabled(boolean enabled) {    return mService.setWifiEnabled(mContext.getOpPackageName(), enabled);}

注意：setWifiEnabled() 从 Android 10（API 29）起已标记为 @Deprecated。现代 Android 使用 WifiNetworkFactory 和 NetworkRequest 机制自动管理 WiFi 开关，而非用户手动控制。

WifiManager 是一个轻量级代理，通过 AIDL Binder 调用 system_server 中的 WifiServiceImpl。这是 Android 系统服务的标准模式。

Framework 层的核心组件：

深入阅读：ClientModeImpl 的 9 个状态（Disconnected → L2Connecting → L3Connected）和状态转移逻辑，详见 STA 连接专题（规划中）。

2.2 Supplicant：WiFi 的"大脑"

Supplicant 就是前文比喻中的主治医师——决定用什么认证方式、怎么握手、密钥怎么生成。

wpa_supplicant 是一个独立的 C 进程，负责 WiFi 的核心"医疗决策"：

•扫描：决定扫哪些信道、用什么 SSID、主动还是被动•认证：执行 WPA/WPA2/WPA3/SAE/EAP 等认证协议•密钥管理：4-Way Handshake 生成 PTK/GTK，安装到驱动•漫游：BSS 选择、FT 快速漫游、BTM 响应

入口函数链：

// main() 中顺序调用 — wpa_supplicant/main.cmain()  → wpa_supplicant_init()       // 初始化全局结构、加载驱动配置  → wpa_supplicant_add_iface() // 添加网络接口（wlan0）  → wpa_supplicant_run()       // 注册信号处理、进入主循环      → eloop_run()            // 事件循环（永不返回）

为什么是独立进程？wpa_supplicant 处理的协议非常复杂（WPA3-SAE 的 Dragonfly 密钥交换、EAP-TLS 的证书验证），放在用户空间可以用 gdb 调试、崩溃后重启不影响内核。代价是 EAPOL 帧的处理延迟——这也是 MTK 做 In-Driver Bridge 的原因（内核态处理 EAPOL，满足 50ms 重传 deadline）。

Supplicant 通过 wpa_driver_ops 函数表与驱动通信——这是一个经典的 C 语言"多态"设计：

// src/drivers/driver.h:3097 — 摘要，实际定义 100+ 个函数指针（视编译配置而定）struct wpa_driver_ops {    int (*scan2)(...);          // 触发扫描（802.11 MLME-SCAN）    int (*associate)(...);      // 发起关联（802.11 MLME-ASSOCIATE）    int (*deauthenticate)(...); // 断开认证（802.11 MLME-DEAUTHENTICATE）    int (*set_key)(...);        // 设置加密密钥    int (*get_scan_results)(...); // 获取扫描结果    // ... 实际定义 100+ 个操作函数（视编译配置而定）};

为什么用函数表？ 因为 wpa_supplicant 需要支持多种驱动后端（NL80211、wext、test），每种后端实现不同的 wpa_driver_ops。运行时根据配置选择具体实现，这就是 C 语言版的"接口抽象"。

2.3 HAL：Java 到内核的桥梁

HAL 是医疗器械标准——不管底层芯片是 QCOM 还是 MTK，Framework 只调用标准的 IWifi 接口。

HAL（Hardware Abstraction Layer）是 Framework 和驱动之间的翻译层：

Android 12+ 使用 AIDL 替代 HIDL。AIDL 框架支持 in-process 模式（虽然当前 WiFi HAL 仍是独立进程），为未来的性能优化留出空间；此外 AIDL 的编译时类型检查更强，减少了接口版本不匹配的问题。

HAL 有两层：标准接口 + 厂商实现。

标准接口层（AOSP 提供）：wifi_legacy_hal.cpp 定义了 wifi_hal_fn 函数表，包含 100+ 个标准操作（scan、connect、set_key 等）。这一层是"翻译官"，把 AIDL 调用转成 C 函数调用。

厂商私有 HAL 层（芯片厂商提供）：每个厂商实现 init_wifi_vendor_hal_func_table(wifi_hal_fn *fn) 函数，填充函数表。内部通过 nl80211（Netlink） + ioctl（SIOCDEVPRIVATE+1 发送 vendor 命令、SIOCGIFFLAGS/SIOCGIFHWADDR 管理接口属性）与内核驱动通信。

AIDL HAL (标准接口)  → wifi_legacy_hal.cpp (封装层, 调用 wifi_hal_fn)    → 厂商私有 HAL (实现 wifi_hal_fn)      → nl80211 Netlink → 内核驱动

加载方式：wifi_legacy_hal_factory.cpp 先尝试 dlsym(RTLD_DEFAULT, "init_wifi_vendor_hal_func_table") 找静态链接的符号；找不到则从 /vendor/etc/wifi/vendor_hals/*.xml 读取 .so 路径，通过 dlopen 动态加载。

// wifi_legacy_hal_factory.cpp — 两种加载方式// 方式 1: 静态链接（符号已在进程中）initfn = (init_wifi_vendor_hal_func_table_t)dlsym(RTLD_DEFAULT, "init_wifi_vendor_hal_func_table");// 方式 2: 动态加载 .so（path 来自 /vendor/etc/wifi/vendor_hals/*.xml 配置文件）void* h = dlopen(path.c_str(), RTLD_NOW | RTLD_LOCAL);initfn = (init_wifi_vendor_hal_func_table_t)dlsym(h, "init_wifi_vendor_hal_func_table");

QCOM 和 MTK 的实现对比：

关键理解：AIDL HAL 是"合同"（定义了接口），厂商私有 HAL 是"执行"（实现了接口）。两者都通过 nl80211 + ioctl 与内核驱动通信——nl80211 处理标准 WiFi 操作（扫描、连接），ioctl（SIOCDEVPRIVATE+1、WEXT SIOCIWFIRSTPRIV+N）处理厂商私有命令和接口管理。区别在于各自支持的 vendor 命令和扩展功能不同。Framework 层不知道也不关心底层是 QCOM 还是 MTK。

wificond：HAL 层还有一个容易被忽略的组件——wificond（WiFi C++ Daemon）。它是一个独立的 C++ 守护进程，位于 HAL 和内核 nl80211 之间，负责扫描调度和接口管理。Framework 通过 WifiNl80211Manager 与 wificond 通信（Binder IPC），wificond 再通过 nl80211 与内核 cfg80211 交互。与 vendor HAL 不同，wificond 是 AOSP 提供的标准组件，所有厂商共用。

深入阅读：HAL 层的 HIDL → AIDL 演进、HalDeviceManager 接口管理、Nl80211Proxy 新路径，详见第二章《Framework 与 HAL》。

2.4 内核驱动：两大平台，两种哲学

前面三层（Framework、Supplicant、HAL）是 AOSP 统一的，所有厂商共享。从驱动开始，高通和联发科各走各路——医疗设备（驱动）内部构造完全不同，但都遵循 HAL 标准（同样的操作接口）。这是最复杂的一层。

深入阅读：QCOM 的 wlan_objmgr 对象模型、CM 状态机、WMI 握手，以及 MTK 的 AIS FSM、conninfra 电源域管理，详见第三章《驱动加载与崩溃恢复》。

2.5 Firmware：你看不到的黑盒

固件是设备内部的嵌入式控制系统——你看不到源码，但设备靠它运转。

固件运行在 WiFi 芯片内部的独立处理器上，源码不公开。但驱动通过标准接口与它通信：

固件的职责：

•射频控制：信道切换、功率调整、天线选择•帧过滤：硬件层过滤不需要的帧（如非本 BSSID 的 Beacon），减少 CPU 负担•功耗管理：DTIM 省电、TWT（Target Wake Time）•硬件扫描：PNO 扫描由固件独立执行，CPU 可以休眠•密钥安装：PTK/GTK 安装到硬件加密引擎，数据帧在芯片内完成加密/解密•漫游辅助：802.11k 邻居报告、802.11r FT 快速漫游的部分帧交换

驱动与固件的通信通过 WMI（WLAN Management Interface）协议：驱动发送 WMI 命令（如 WMI_START_SCAN_CMDID），固件执行后通过 WMI 事件（如 WMI_SCAN_EVENTID）上报结果。所有 WMI 消息都通过 HIF（Host Interface）传输层封装——QCOM 通过 PCIe 上的复制引擎（Copy Engine）传输，MTK 通过 MCR 寄存器（WFDMA 机制）传输。

固件崩溃（assert）时的恢复流程：驱动检测到固件无响应 → 触发 SSR（SubSystem Restart）→ 重新下载固件 → 重建连接。详见 STA 打开专题。

三、一次完整的操作：从点击到数据包

3.1 连接的跨层调用链

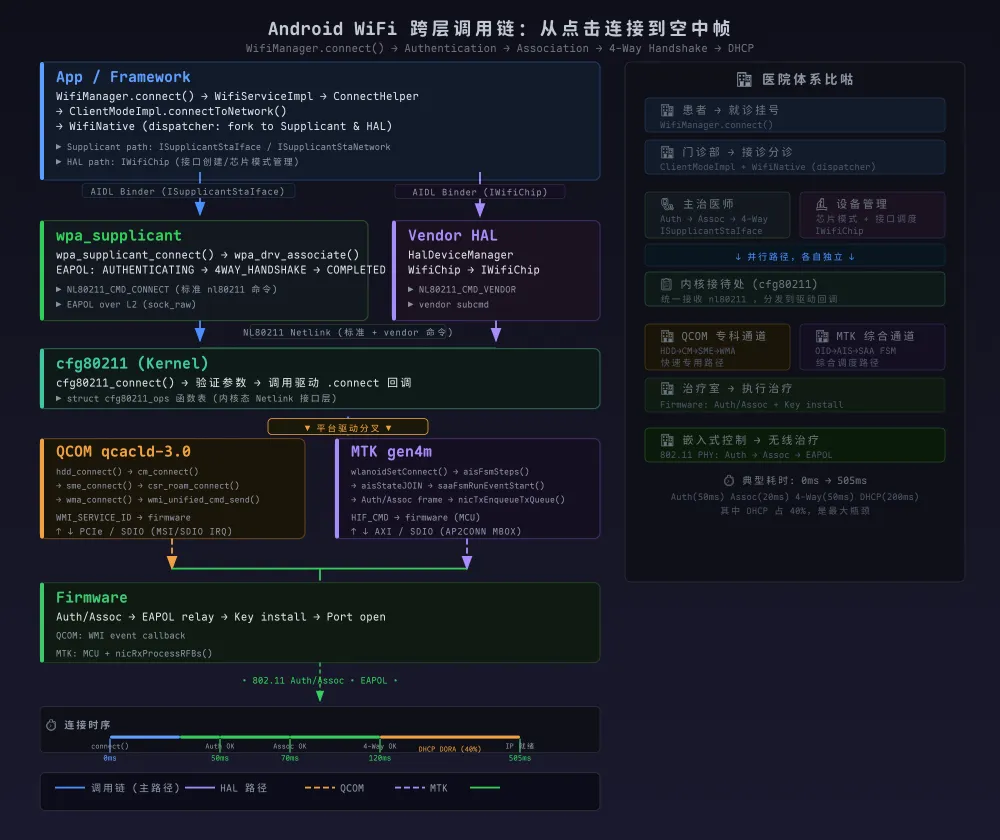

以 STA 连接到一个 WPA2 热点为例——一次完整的跨层流程：

App 层: WifiManager.connect()  → Framework 层: ClientModeImpl.connectToNetwork()  // 状态机调度    → Supplicant 层: SupplicantStaIfaceHalAidlImpl.connectToNetwork()  // AIDL 跨进程桥接      → wpa_supplicant 选择认证方式、触发关联        → Driver 层: NL80211_CMD_CONNECT → cfg80211 → 厂商驱动          → 空中: Auth → Assoc → EAPOL 4-Way Handshake → DHCP

深入阅读：连接流程的每一步（ClientModeImpl 状态机、3 种认证方式、NL80211 双路径、四次握手、DHCP），详见 STA 连接专题（规划中）。

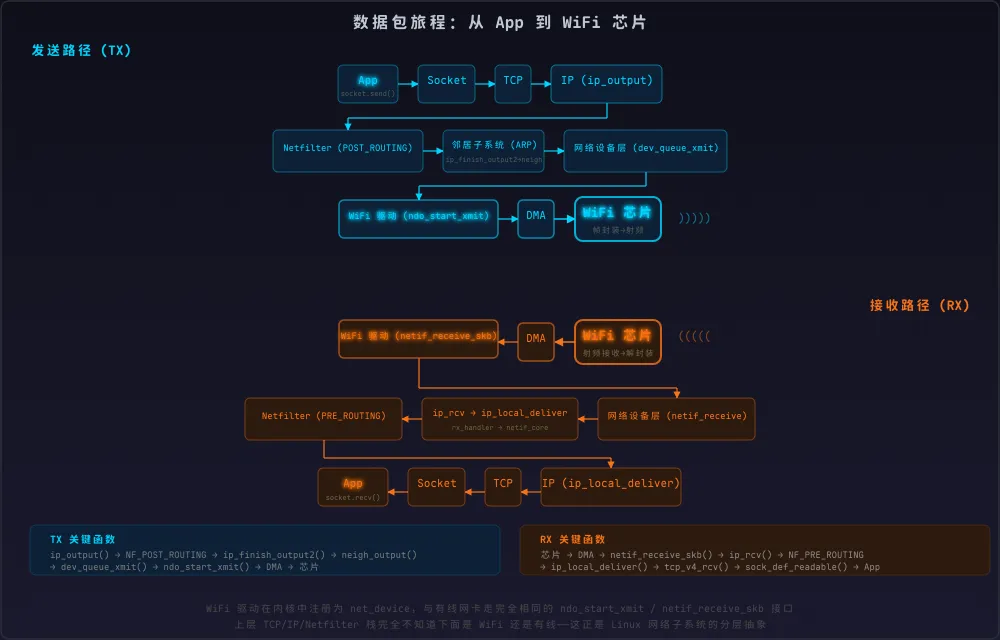

3.2 数据包的旅程：从 App 到网卡

连接建立后，数据包的路径：

发送路径：App 调用 socket.send() → 内核协议栈（TCP → ip_output() → Netfilter POST_ROUTING → ip_finish_output2() 路由+邻居解析 → dev_queue_xmit()）→ WiFi 驱动 ndo_start_xmit() → DMA 到芯片 → 802.11 帧封装 → 射频发送。

接收路径：WiFi 芯片 → DMA → 驱动 RX 中断 → netif_receive_skb() → 内核协议栈反向解封装（ip_rcv() → Netfilter PRE_ROUTING → ip_local_deliver() → TCP → Socket → App）。

关键理解：WiFi 驱动在内核中注册为一个网络设备（net_device），和有线网卡一样走标准的 ndo_start_xmit() 接口。上层协议栈（TCP/IP/Netfilter）完全不知道下面是有线还是无线——这正是 Linux 网络子系统的分层设计。

WiFi 特有的内核路径：

•cfg80211：管理无线配置（扫描、连接、密钥），通过 nl80211 与用户空间通信•mac80211：SoftMAC 设备的 802.11 帧管理（Android WiFi 驱动多为 FullMAC，不经过 mac80211）•Netfilter：防火墙规则，Android 的流量统计和防火墙在这里实现

四、代码阅读路线图

面对百万行级代码，建议按以下顺序阅读：

第一阶段：建立全局观（1-2 天）

1.本文（架构总览）2.各仓库的 README / Android.bp

第二阶段：自顶向下（3-5 天）

1.WifiServiceImpl.java - 理解 WiFi 服务入口2.ClientModeImpl.java - 理解 STA 状态机3.WifiNative.java - 理解 JNI 桥接4.SupplicantStaIfaceHalAidlImpl.java - 理解 HAL 调用

第三阶段：深入 Supplicant（3-5 天）

1.wpa_supplicant/main.c - 入口2.wpa_supplicant/wpa_supplicant.c - 核心逻辑3.wpa_supplicant/scan.c - 扫描调度4.wpa_supplicant/sme.c - SAE/EAP 认证5.wpa_supplicant/ctrl_iface.c - 控制接口

第四阶段：驱动层（5-10 天）

QCOM 路线：

1.wlan_hdd_main_module.c - 模块入口2.wlan_hdd_main.c - HDD 核心3.wlan_objmgr_psoc_obj.c - 理解对象模型4.wlan_cm_sm.c - CM 状态机5.qca-wifi-host-cmn/wmi/ - WMI 通信

MTK 路线：

1.conninfra/connv2_drv.c - conninfra 初始化入口（conninfra 仓库）2.wlan_drv_init.c → gl_init.c - WLAN 模块入口（触发 wlanProbe）3.wlan_lib.c - wlanAdapterStart4.ais_fsm.c - AIS 状态机（最重要）5.saa_fsm.c - SAA 状态机

五、本系列导航

每篇文章自包含，讲完一个完整主题。可按任意顺序阅读。

六、总结

Android WiFi 的 5 层架构是 10 年演进的结果。就像患者不需要知道 CT 机是西门子还是 GE 的，App 也不需要知道底层是 QCOM 还是 MTK——这正是分层架构的价值。每一层的存在都有明确的技术理由：

•Framework 让 App 不关心硬件差异•Supplicant 把复杂协议放在用户空间，方便调试和升级•HAL 让芯片厂商只需实现标准接口•Driver 把硬件差异封装在内核中•Firmware 把实时性要求高的操作下沉到芯片

下一章，我们将从最底层开始——驱动是如何加载的？固件是如何下载的？从 insmod wlan.ko 到 WiFi 芯片就绪，中间经历了什么？
