要说哪个细分领域可以望“存储”行情之项背？
电容器是当之无愧了的！
因为这两个行业就像“孪生兄弟”！
存储是数据的缓冲，以HBM和DRAM为代表。
电容是能量的缓冲，以MLCC为代表。
他俩的相似主要体现在下面两个方面。
首先在系统角色上：
存储的“刷新—缓存层级—容量墙”，
分别对应电容在AI供电系统中的：
“充放电响应—多级时间常数—容量配置”。
在物理层面上，
二者原理都是共享电荷存储与释放的器件。
在系统层面：
两者作用本质是一样的。
“为高速运算提供够快、够近的即时缓冲”。
在市场逻辑上：
存储龙头SK海力士、三星和美光三家，
在去年“齐心协力”一起涨价。
同样的，

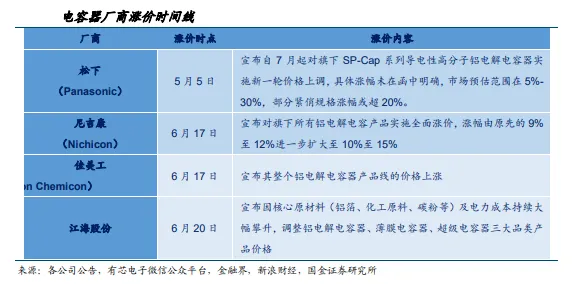

电容巨头日本尼吉康
在6月宣布全面涨价10%-15%，
随后佳美工同步跟进，
国内江海股份，
也在6月20日将调价范围扩大至三大品类。
总而言之，
算力集中爆发的情况下，
算力越强，对电能缓冲的依赖越深。
正如算力越强对数据缓冲的依赖越深！
这是电容需求脱离“按GPU颗数线性外推”的根本原因。
但是可惜的是——市场对电容需求的认知长期停留在电源模块（PSU）内部的“白区”。
真正的增量在另一个地方。
就是从电网接入到机柜之间多级降压、配电的“灰区”环节。
几乎很少人知道，以下四种”电容“正处于系统性低估阶段。
硅电容：最靠近运算核心的电容
硅电容（SiliconCapacitor）是整个电容家族里，
离芯片中枢"最快、最近"的一层。
它集成在芯片封装内部。
作用是承担亚纳秒级的瞬态去耦，对应存储层级里的"寄存器"。
其特点是体积极小、寄生电感极低、能在最贴近die的位置抑制最高频的电压扰动。
在行业的全球竞争格局中，
日本的村田公司（Murata）属于绝对龙头，
全球市占率接近50%。
在ESR管发热损耗，ESL管高频电压抖动的控制上，
可以做到比普通MLCC低100倍。
村田可以把电容片做到超薄的50微米层级，
完美适配CoWoS先进封装与高密度服务器电源。
它也是英伟达、谷歌TPU、800G/1.6T光模块第一供应商。
把视野拉回国内。
第二梯队是鸿远电子、朗矽科技、风华高科、微容科技。
目前普遍处于小批量研发送检阶段！
国内真正第一梯队只有一家——火炬电子（天极科技）。
火炬是国内唯一有能力量产6英寸3D硅电容的标的。
产品已经进入AI光模块、GPU封装供应链。
本土市占率30%~40%。
鉴于国内企业在2D平面硅电容已经成熟，
3D深沟槽（AI算力刚需）仅有天极科技实现量产，
整体比海外龙头落后3~5年左右。
该行业最难的就是这个“3D深沟槽”技术！
“3D深沟槽”需要沟槽深度比宽度大20倍以上，
沟槽壁必须笔直垂直，不能有一点点倾斜、弯曲、侧壁毛刺。
一旦侧壁稍微歪一点，电容有效面积直接缩水，容量暴跌。
在未来的主流3.2T甚至6.4T光模块中，
8英寸3D深沟槽工艺是必不可少的。
随着GPU功率密度提升、供电路径必将缩短，
届时封装内去耦也将会成为唯一选择，
硅电容将会成为技术壁垒最高、单位价值最密集的环节。

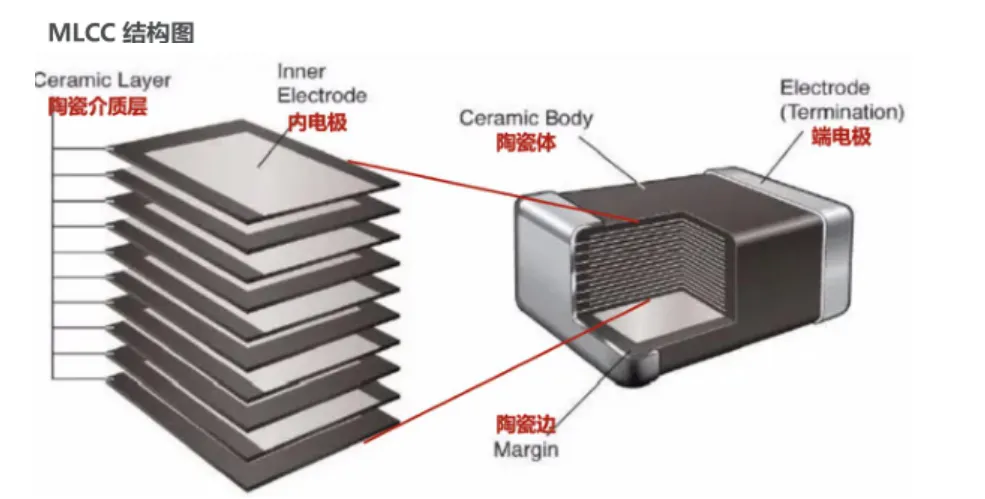

MLCC：用量最庞大的电容
MLCC（多层陶瓷电容）在主板/基板层面承担纳秒级的高频去耦与滤波。
对应存储层级里的"SRAM缓存"——数量庞大、密集分布在GPU周边。
AI GPU服务器用MLCC的价值量明显高于消费电子和传统CPU服务器，
对高可靠、高性能产品的需求显著提升。
一台Rubin架构整机用量最高可达60万颗！
足以见得MLCC的市场需求之盛！
在行业竞争这方面，是日韩争霸，中国“悄悄发育”的格局。
村田市占32%，AI服务器高容MLCC独占近70%份额。
三星电机市占23%，高压大容量型号强势。
与存储战略相似，砍掉低端产能。
全力扩产算力、车载电容，是全球第二大厂商。
他俩当属第一梯队！
随后是TDK、太阳诱电、京瓷（日系）以及国巨（中国台湾）。
上面这些厂商主攻汽车电子、工业电容，
少量切入算力中端型号。
但是仍旧无法抗衡村田高端产品。
第二梯队：
国内的风华高科、三环集团、微容科技，
合计全球份额仅10%出头。
目前只能稳定量产消费电子普通MLCC；
AI高容超薄型号仍处在客户端验证阶段，
高端算力国产渗透率不足5%。
暂时屈居第三梯队！
MLCC的技术难点是：
纳米级高纯钛酸钡粉体的精密掺杂合成。
想象一下难度有多大：
我们要烧制上万层薄陶瓷瓦片，
瓦片越薄，电容容量越大。
想要瓦片做到0.5微米超薄（头发丝的1/100），
必须把制作瓦片的陶瓷粉末磨成80~100纳米的球形细沙。
难点来了：
这种超细粉末天生结构不稳定，
稍微受热晶体就会塌陷，储电能力直接腰斩。
你必须往细沙里精准撒入微量稀土元素，
好比在一卡车黄沙里，均匀撒进去区区几十粒细盐，
每一粒沙子都要沾上同等分量的盐，
多一粒、少一粒都不行。
温度差1℃、压力轻微波动，
整炉几十万公斤粉料直接报废。
而且由于高端AI MLCC，
必须用80nm球形5N高纯钛酸钡粉，
但是堺化学等日企垄断配方几十年，
属于无法逆向破解的know-how；
哪怕你买下全套日本流延机、烧结炉，
如果粉料不达标，后面所有工序全部归零。
当然，虽然用量最大，但是MLCC也不是万能的。
它存在压电效应、温度特性及机械脆性等局限，
在部分高容值、高可靠场景下并不完全适合，
这为下一层MLPC留出了替代空间。

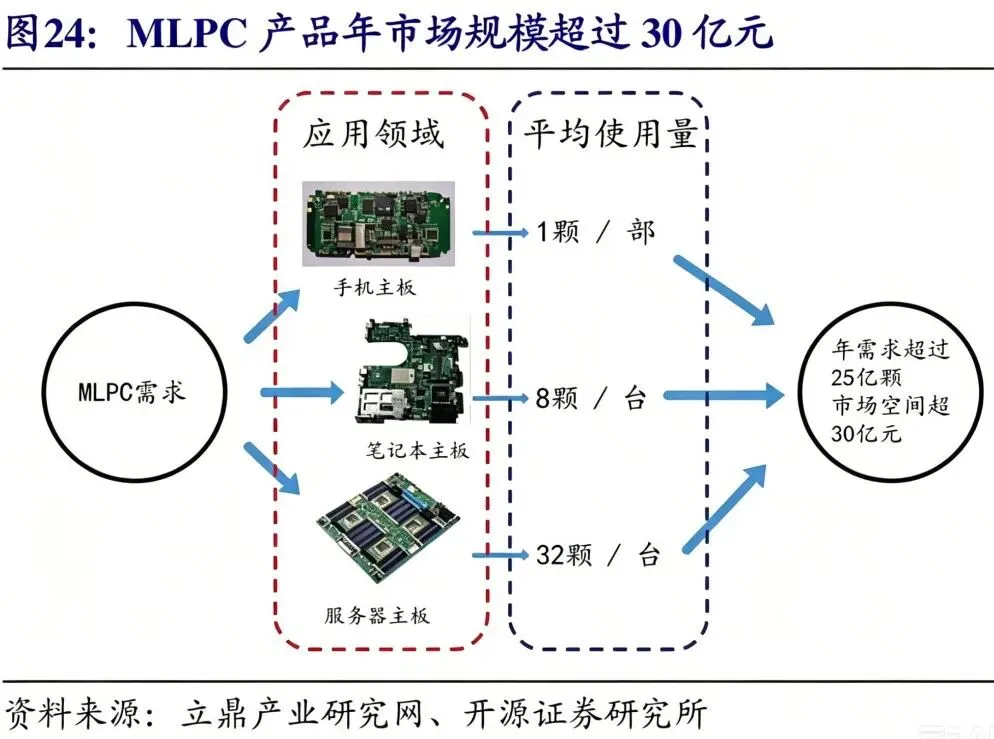

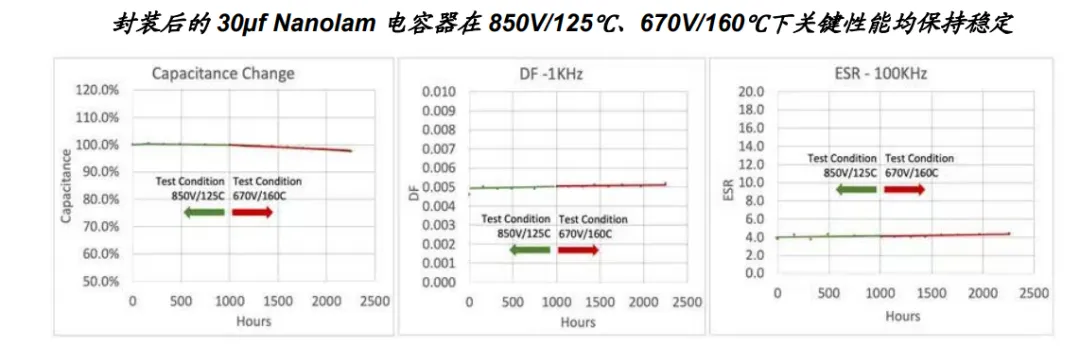

MLPC：高容值区间替代多颗MLCC
MLPC（多层聚合物电容）介于MLCC与大型电解电容之间的"中间层"。
在材料、工艺、设备上与MLCC完全不同——不是陶瓷体系。
它是聚合物与铝箔体系，核心工艺包括叠层、焊接及材料处理。
在行业竞争方面，松下（SP-Cap）是绝对龙头。
全球市占率85%~90%，
并且垄断了英伟达高端AI服务器全部核心订单。
在高端6层以上叠层AI型号几乎独家供给；
目前现货几乎处于断供，扩产周期2～3年，新增产能极少。
唯一可以称为松下对手的是我国的江海股份。
它是国内唯一实现高端多层叠层MLPC大批量量产的企业，
更难能可贵的是已经进入浪潮、英伟达电源供应链。
国内除了江海股份。
像艾华、永铭、柏瑞凯等，也已经处于送样、小批量验证阶段。
目前问题是高层数AI规格良率不足，所以还未大规模切入算力市场。
MLPC的技术难点在于：
多层铝箔与导电高分子层层紧密浸渍，每一层均匀填满导电聚合物。
什么意思？
就是你得把6～8张带微孔的薄铝箔像书本一样紧紧叠压在一起。
随后，把整叠薄片浸泡进高分子导电浆料里。
浆料必须均匀渗透进每一层铝箔的亿万微孔里，
书本最中间那一页，也要泡得里外饱满；
不能出现内层缺料、空洞、厚薄不均的情况。
只要中间某一层微孔没有灌满聚合物，
通电后内阻立马飙升，ESR直接超标，
在GPU大电流冲击下瞬间失效报废。
层数越多（AI服务器需要6层以上），浆料越难渗到最内层。
这也是松下守住垄断的“独门绝技”。

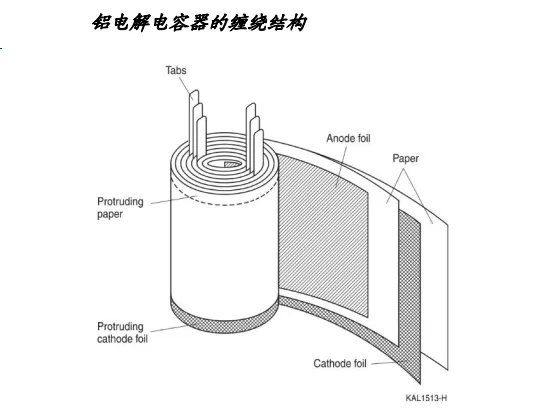

牛角铝电解电容：AI电源高压化的直接受益者
牛角铝电解电容（因外形得名，又称AI牛角电容）位于电源模块（PSU）层面。
承担微秒至毫秒级的稳压、削峰与瞬态响应。
对应存储层级里的"DRAM主存"——容量大、是缓冲网络的中坚。
AI电源相比传统电源，电容用量与容量同步增加：
传统低功率电源功率输出相对稳定，可能只需一个牛角电容；
AI服务器电源存在高频功率波动，需应对瞬时负载变化。

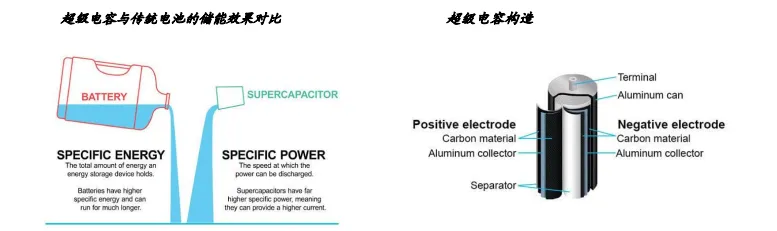

因此电解电容容量需要明显增加，部分情况下还会叠加超级电容。
这里的关键是"容量提升"而非仅"数量增加"。
例如原来使用1000微法产品，
未来可能需要1500微法甚至预留更大冗余，
AI电源中电解电容容量需求至少是原来的1.5倍。
电源高压化将进一步抬升牛角电容的配比。
在全球市场格局中：
第一梯队是尼吉康、黑金刚（NCC）、红宝石、松下。
他们在全球高端牛角电容合计市占约38%，
牢牢垄断AI服务器电源、光伏逆变器、800V车载OBC高压长寿命型号；
国内龙头是艾华集团、江海股份；
国内二线：华凯、绿宝石等。
目前咱们在产能上优势明显，占据全球总产能58%！
但是仍处于“低端内卷，高端稀缺”的格局。
450V以上高压、105℃超长寿命算力级牛角，国产渗透率不足15%。
高端高压化成箔长期被日本厂商卡脖子。
牛角铝电解电容的主要的技术难点是：
高压阳极铝箔的隧道腐蚀和均匀化成成膜。
也就是要在一块铝箔表面，
用电化学腐蚀，做出亿万条密密麻麻、深浅完全一致的垂直隧道小孔。
用来成倍扩大表面积。
腐蚀完成后，还要控制在每一条隧道内壁，
长出一层厚薄绝对均匀的氧化铝绝缘薄膜。
听起来简单，做起来确是犯难！
就好比在整片沙漠里挖出几百万口深井，
必须控制每一口井深度必须完全相等。
还需要再给每一口井的井壁刷上一层厚度丝毫不差的防水涂层。
只要有一口井井壁涂层偏薄，整批电容全部报废。
不难发现，
在电容器四大重要的领域，日本韩国好像总能压我们一头！
主要的还是时间对于技术的沉淀。
但是越是困难，越是要攻克！
因为国产自主历来不是选择题，
而是关乎算力安全和国力竞争的必答题！
在电容器领域，除了要补齐底层材料短板；
更重要的是紧抓 AI 服务器、新能源汽车爆发带来的验证窗口。
主动进入头部算力供应链，用海量实测数据积累工艺经验，
才有希望快速补齐几十年的技术代差。
这也是咱们最近国产算力半导体“中气十足”的底层逻辑缩影！
电容器行业风险
一、高端认证不急预期：
车规、AI 服务器电容可靠性标准严苛，
国产产品良率爬坡缓慢，进入海外头部客户进度低于预期。
二、下游周期波动风险：
云厂商缩减 AI 资本开支、新能源车销量不及预期，
高端电容紧缺行情快速降温。
三、核心电极箔、陶瓷粉体部分高端配方仍被海外专利限制，
上游原材料自主化进度存在不确定性。
投资有风险，入市需谨慎
文中上市公司仅作为研报素材引用，不得以此作为投资依据
