1、施工概述

预留预埋是机电安装工程的一个重要组成部分，其留置准确性、完整性及施工质量将直接影响到后续机电工程的施工，因此在施工中必须采取严格的措施确保预留预埋工作的质量。

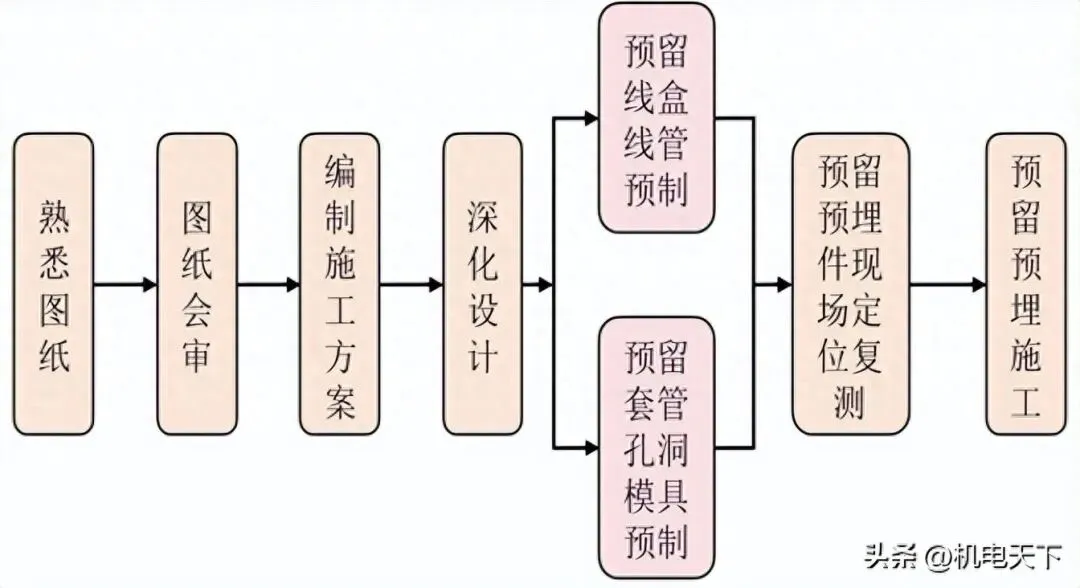

预留预埋流程如下图：

2、施工准备

(1)技术准备

严格按照审图的阶段程序进行，认真熟悉图纸及有关技术资料，将专业施工图与结构图、建筑图进行核对，将图纸存在的问题及时与设计院进行沟通并解决。熟悉施工工艺流程，熟练掌握施工验收规范标准及现场环境，了解土建进度安排、施工管理等情况，拟定与总进度计划相协调的专业施工进度计划，并做好对工人的交底。

套管的管径和材质

DN15~20 的管道采用大3号的套管，DN32~125 采用大 2 号的套管，DN≥150 的管道采用大 1 号的套管。以上套管的材质严格按设计图纸要求选择。

套管长度

砼结构，参照土建结构图纸剪力墙和梁的横向尺寸即为相应管道套管的水平尺寸；对于后砌筑墙体其套管长度则按照主体墙的厚度外加墙两面的成形装饰材料厚度作为套管的长度；楼板部位的套管长度(随着管道的安装而制作安装)按照：有给排水设施的(如厨房卫生间及管道间)尺寸=结构板厚+装饰地面厚度+50mm;没有防水要求的楼板处套管长度=结构板厚+装饰地面厚度+20mm。

多专业交叉配合

Ⅰ、楼板电气专业系统较多故板内电管繁多，除去钢筋上、下铁中间只能排开两层管路，因此在楼板施工时一定要注意各管路的交叉配合。

Ⅱ、强、弱电管道的交叉：由于强、弱电管道大多数为横纵向延伸，因此在钢筋绑好下铁后进行强、弱电管道沿钢筋空隙进行施工。

Ⅲ、当多根强、弱电管道汇集到一起时，在保证穿线的情况下，尽量将管道叠加避开，保证每处管道叠加只有 2 层，这样可以减少电管叠加高度，保证楼板厚度。Ⅳ、管道避让原则为：电让水、水让通风；小让大、有压让无压。

(2)物资及机具准备

机具准备

1、根据施工图纸和进度计划的要求，制定物资采购、供应计划，并以此落实各项物资的加工订货和材料的到场跟踪。材料进场后做好存放、保管工作，认真进行标识。

2、做好分供方的选择、物资的验证、物资检验、物资的标识、物资的保管、发放和投用、不合格品的处理等环节的控制工作，确保投用到工程的所有物资均符合规定要求。

3、严把材料(包括原材料、成品和半成品)、设备的出厂质量和进场质量关。

4、确保检验、试验和验收与工程进度同步；工程资料与工程进度同步。

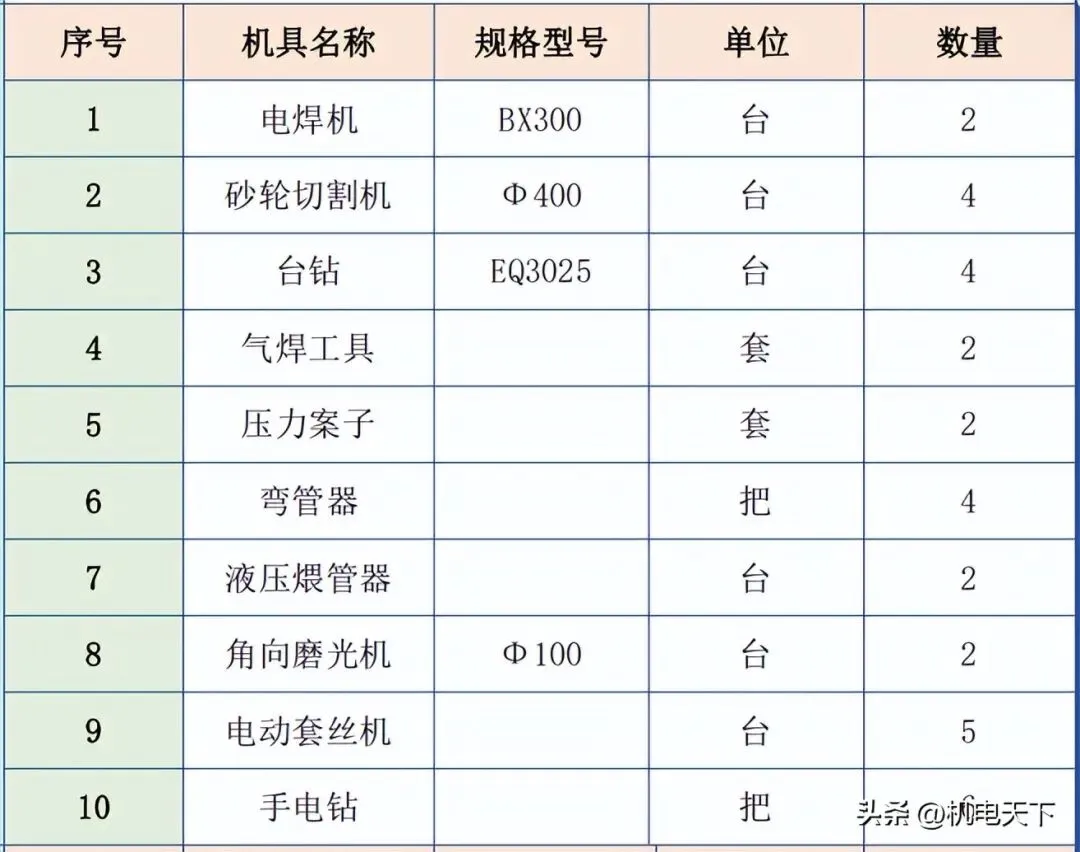

主要机具使用计划表

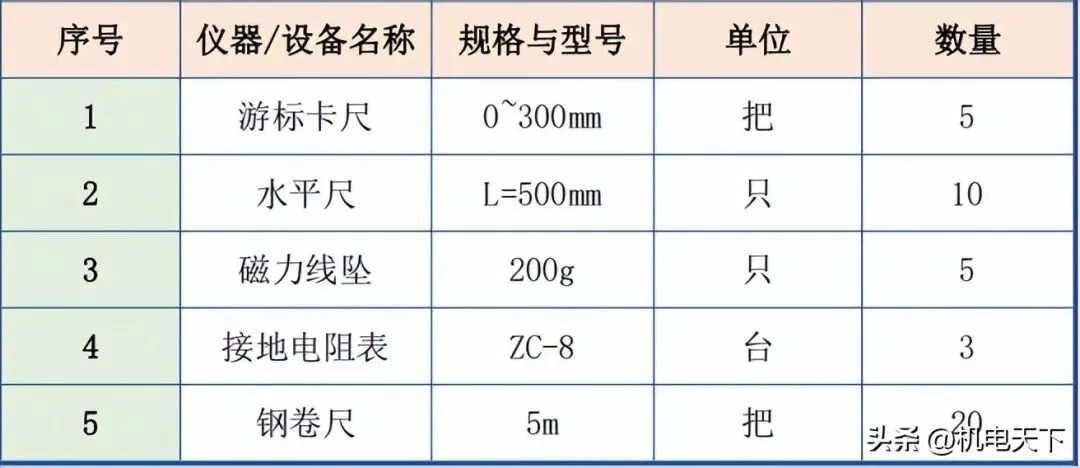

检测和试验设备使用表

(3)人员准备

4、套管预留预埋

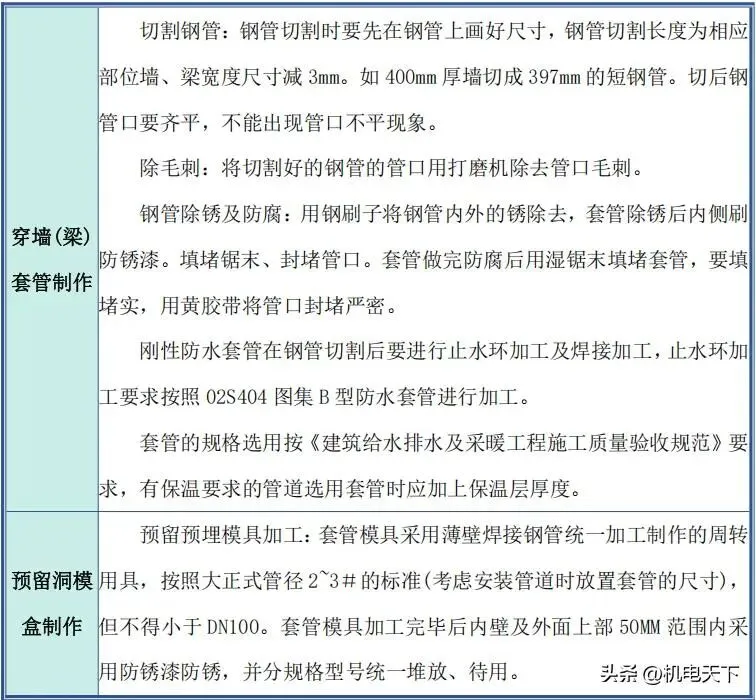

(1)套管制作

一般预埋的套管有：普通刚性套管、刚性防水套管、钢板制作通风套管。

(2)套管安装

空间尺寸

钢筋绑扎施工预留出套盒空间尺寸，按设计图纸在顶模板上画出套管模具的位置。遇到无法避免的钢筋时，必须事先经技术部门许可，并采取必要的补救措施后，方可将钢筋移位或断筋处理。

各种套管安装方法及要求

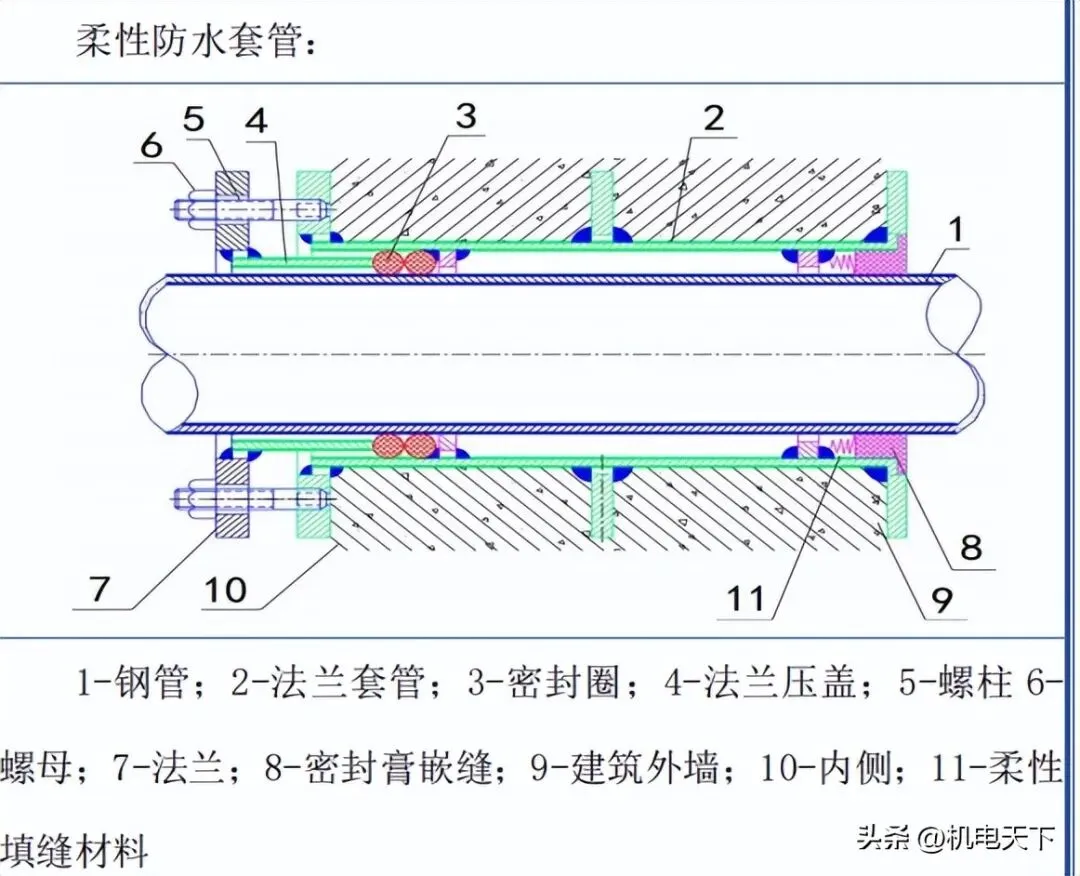

穿地下室建筑外墙

穿上部建筑外墙等防水墙体及顶板

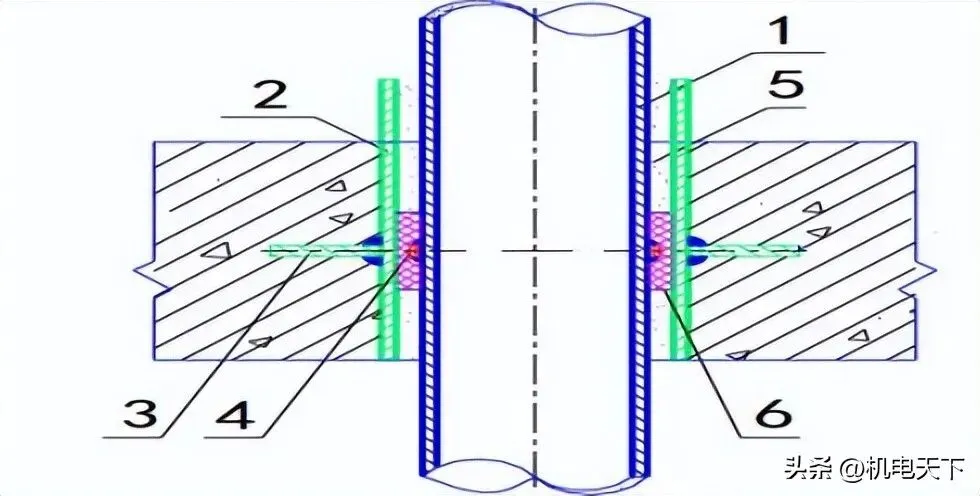

刚性防水套管：

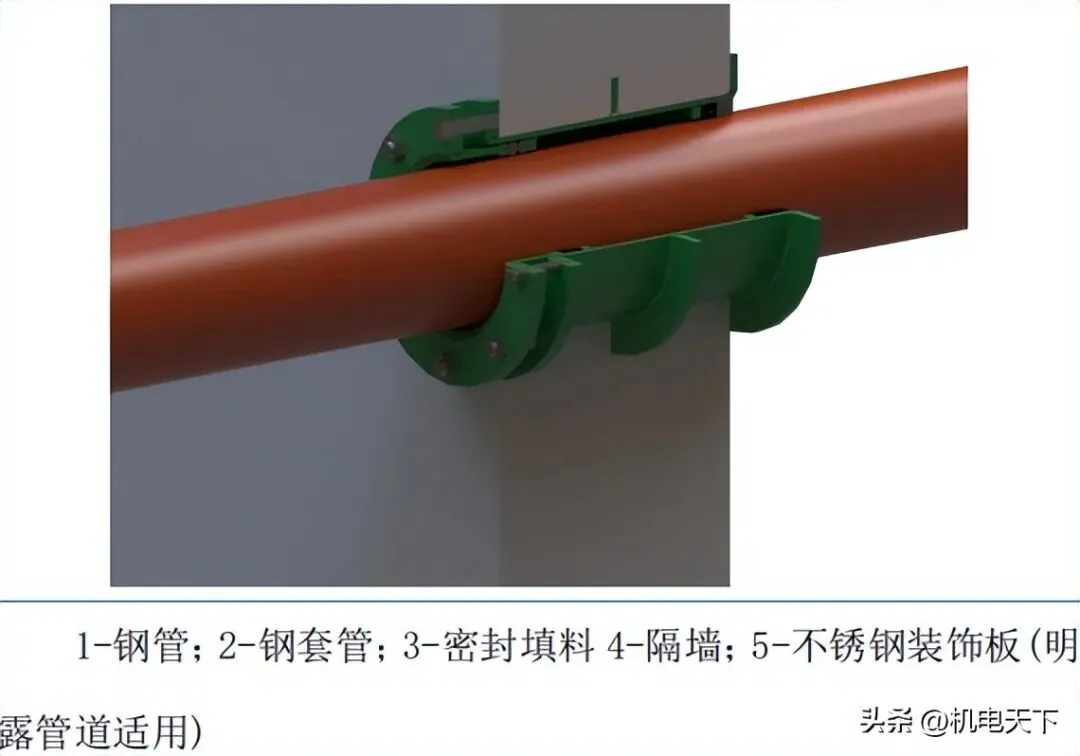

穿建筑内隔墙套管

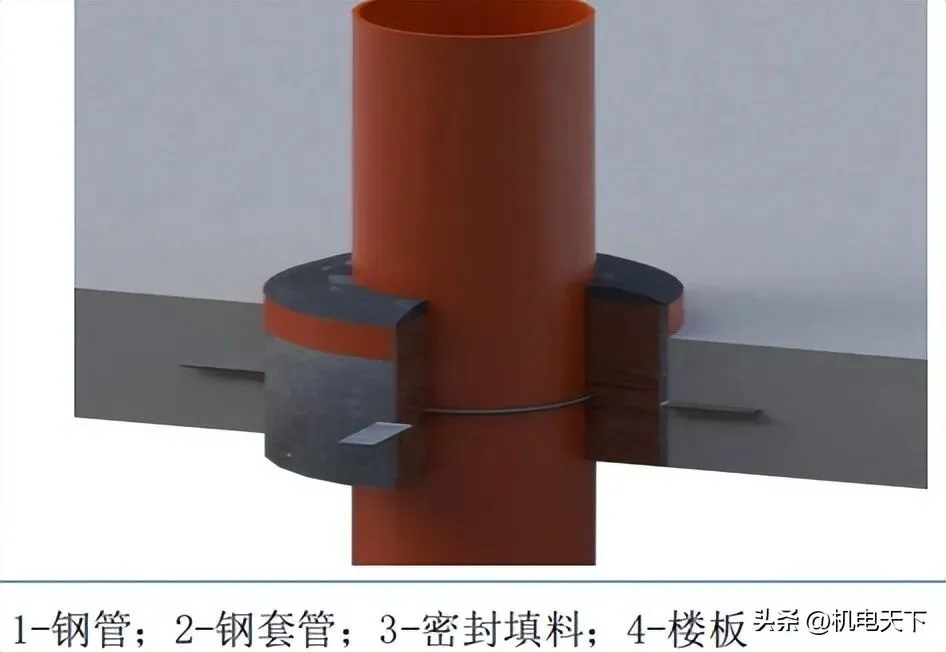

穿无防水要求的楼板

穿有防水要求的楼板(如厨房、卫生间等)

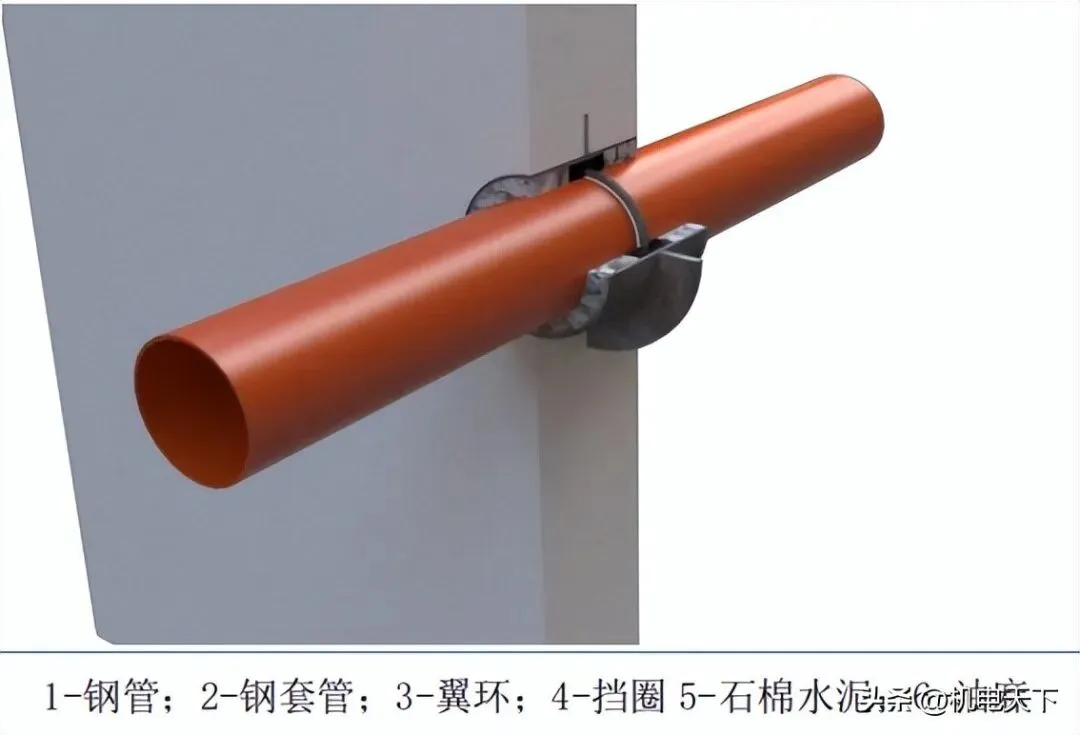

1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻

套管加筋

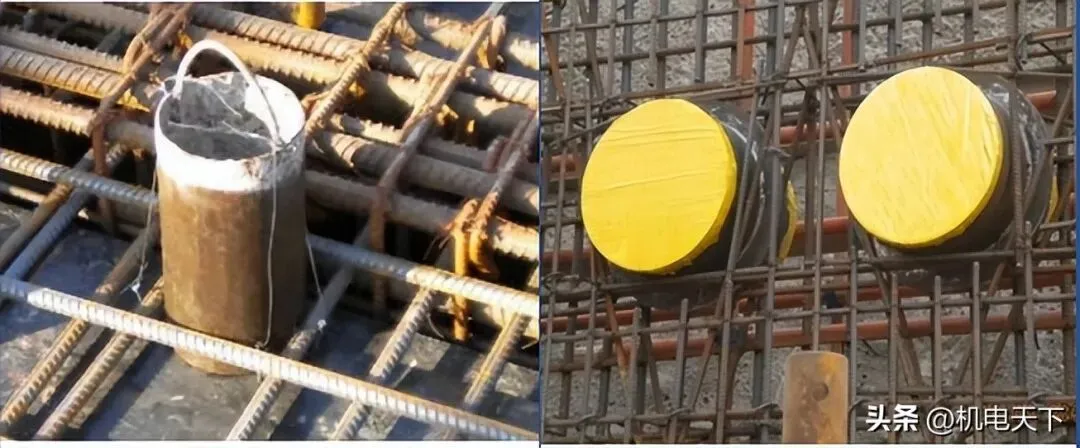

防水套管做合适的防锈防腐处理后，将套管固定在钢筋之间，防水套管固定应加附加筋，不得与结构钢筋焊接，附加筋与结构钢筋绑扎牢固。在浇注混凝土前按设计要求部位固定好，校对坐标、标高，平整合格后依次浇注。

套管加筋固定示意图

混凝土浇筑事宜

套管脱模示意图

脱模事宜

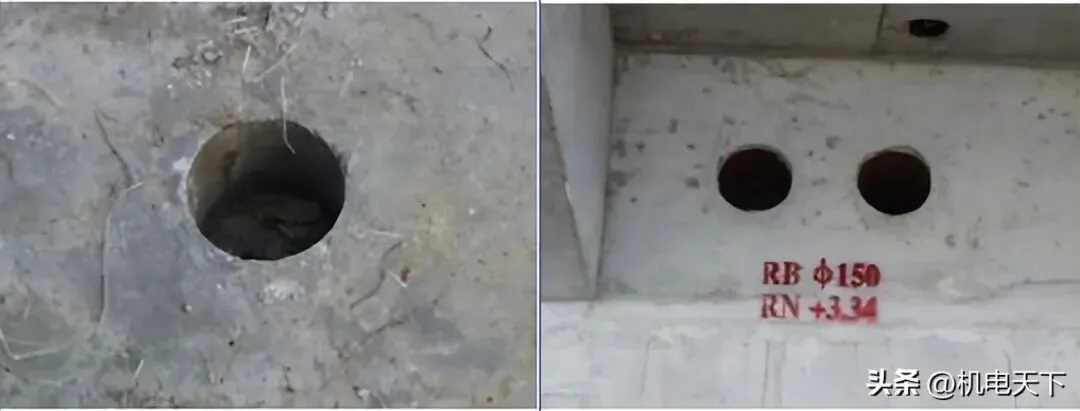

模盒起模时间要在初凝后硬化阶段，脱模后要及时清理，脱模时不要破坏周围结构，良好的预留洞口要完整，重要套管及预留洞及时做好标记。

(3)二次结构墙内预留

横穿墙体的各种管道

在进行墙体砌筑时，机电安装单位要与土建总包密切配合，给排水专业人员随时跟踪施工部位，对于管道横穿墙体部位均要加设穿墙套管，穿墙套管的位置及数量由给排水专业进行统计，出图发给技术部及相关砌筑施工单位。

a、对于预留套管或洞小于 300 的部位，砌筑到相应位置时，由机电安装单位进行套管安装。

b、对于预留套管或洞大于 300 的部位，由砌筑单位按图进行预留，机电安装单位进行复查。

c、重力排水管道均有坡度要求，安装时套管时应考虑将套管按坡度倾斜放置并加大套管规格，重力流标高按管内底标高。

沿墙体纵向的管道

对于卫生间等部位，大部分给水支管均为暗敷设。

a、在轻质隔墙内敷设的管道，在土建单位安装完竖向龙骨后即可进行，管道穿龙骨时要用专用开孔器进行开孔，不得随意损坏龙骨。管道要在第二面石膏封装前完成水压试验。

b、对于在后砌砖墙内的给水管道，机电安装单位与土建总包研究出合理的施工顺序，土建单位先进行墙体砌筑，在墙体砌筑完成并验收完成后，机电安装单位进行纵向切槽(横管一律在吊顶上或是埋地)，机电安装完成并固定后交给砌筑单位进行处理。

空调水套管道预留

空调水套管预留与给排水套管预留大致相同，但空调水管道均有保温处理，套管的管径及尺寸要保证保温层完整地通过套管并有填塞空间。

二次结构期间通风与空调孔洞预留

进行墙体砌筑施工期时，通风专业人员随时跟踪施工部位，对于通风管道横穿墙体部位均要预留孔，空调水管道要加设穿墙套管。预留孔及穿墙套管的位置及数量由通风与空调专业进行统计，出图发给技术部及相关砌筑施工单位。

对于空调水穿墙的套管，砌筑到相应位置时，由机电位置进行套管安装。套管的长度要考虑相应部位墙体的相应做法，套管的长度应为抹完灰后的墙体厚度。

空调水管道均有坡度要求，在墙体厚度较厚并且管道规格较小时，安装时套管时应考虑将套管按坡度倾斜放置并加大套管规格。

通风孔要求

通风孔一般都较大，机电安装单位将洞体尺寸及标高、位置综合到一张图上，由砌筑单位按图进行预留，机电安装单位进行复查。通风孔洞不宜过大，通风管道预留洞尺寸能够使法兰通过即可，过大会造成安装后堵洞麻烦，一般每侧预留 50mm 空隙为宜。

防火涂料

穿越不同防火分区的通风管道，采用 2mm 钢板焊接，外刷防火涂料。

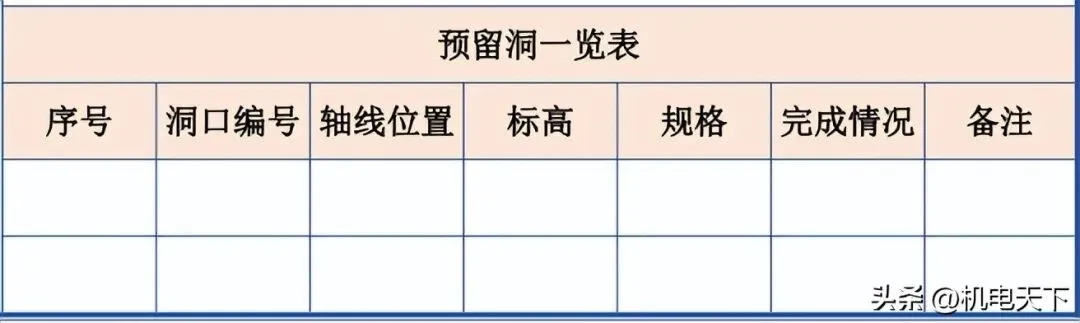

预留洞一览表

为了避免遗漏和错留，在核对间距、尺寸和位置无误并经过相关专业认可的情况下，填写《预留洞一览表》，施工过程中认真对照检查。

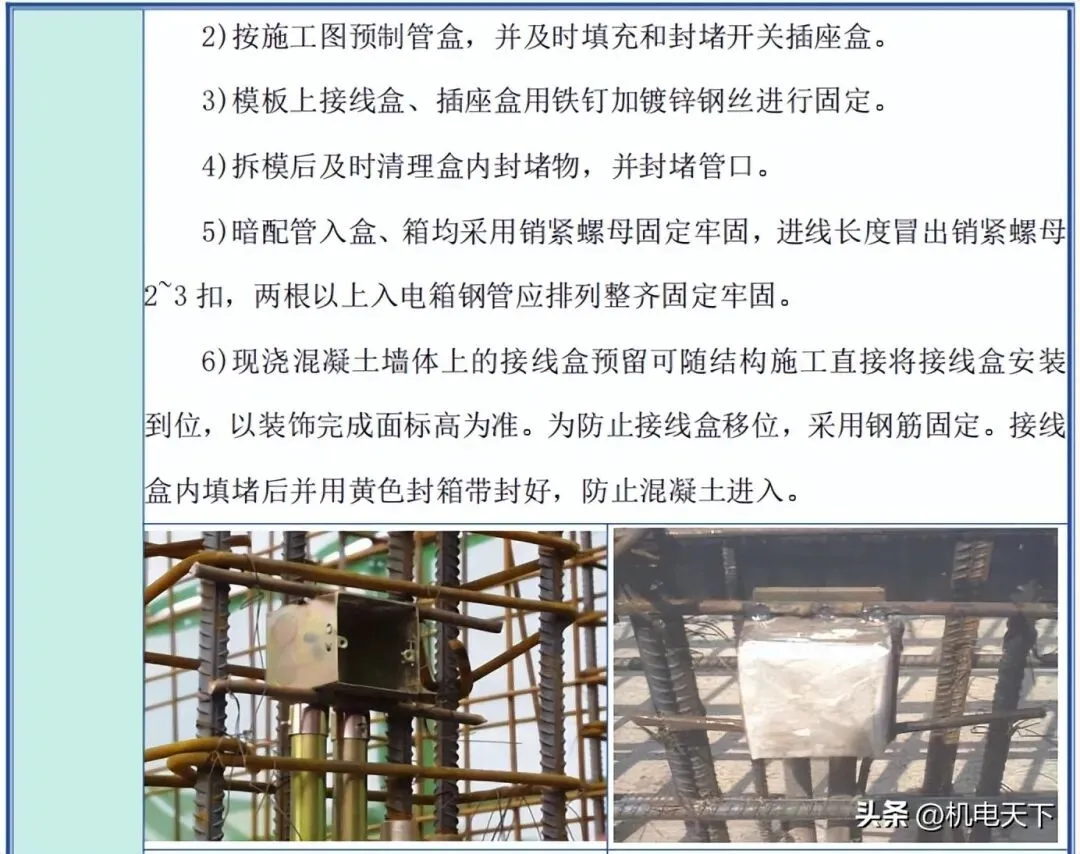

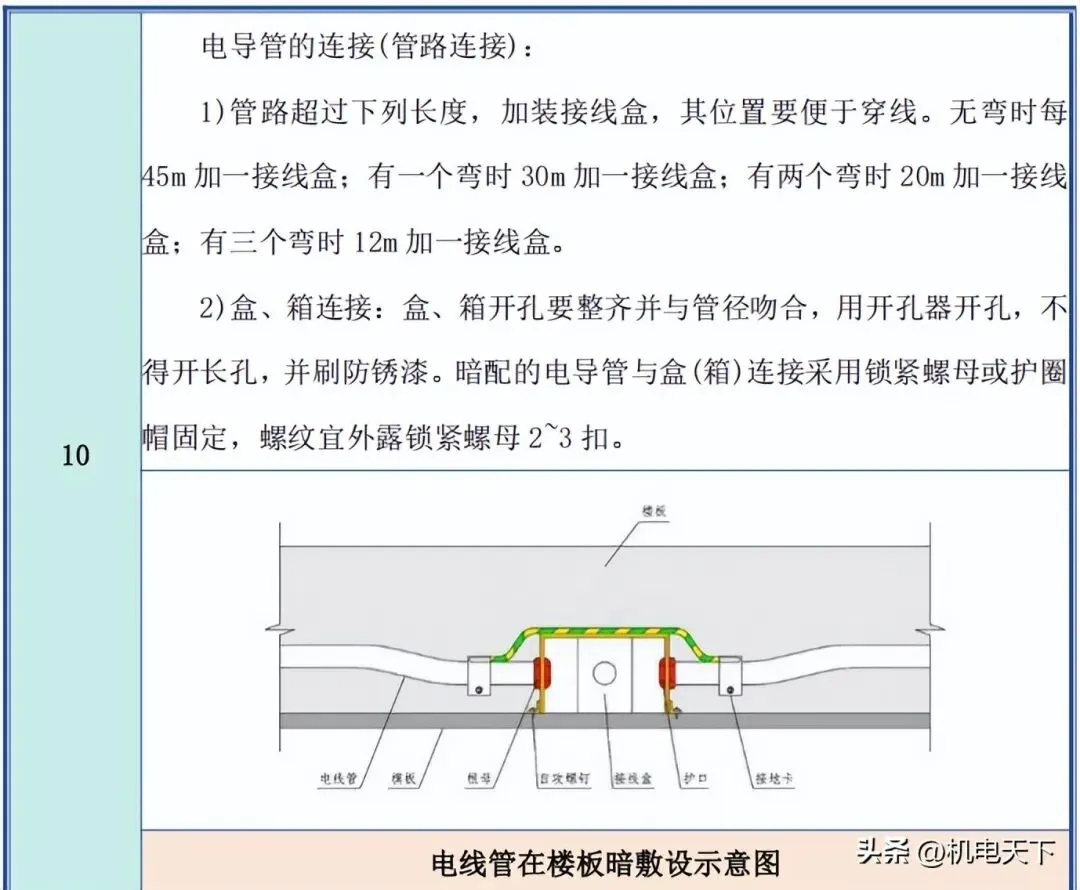

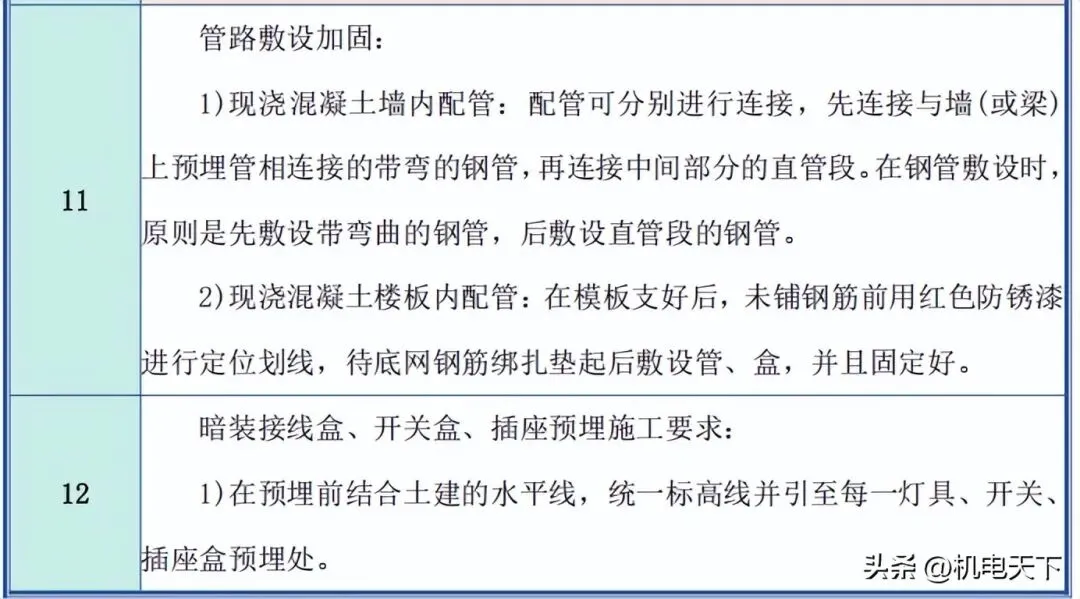

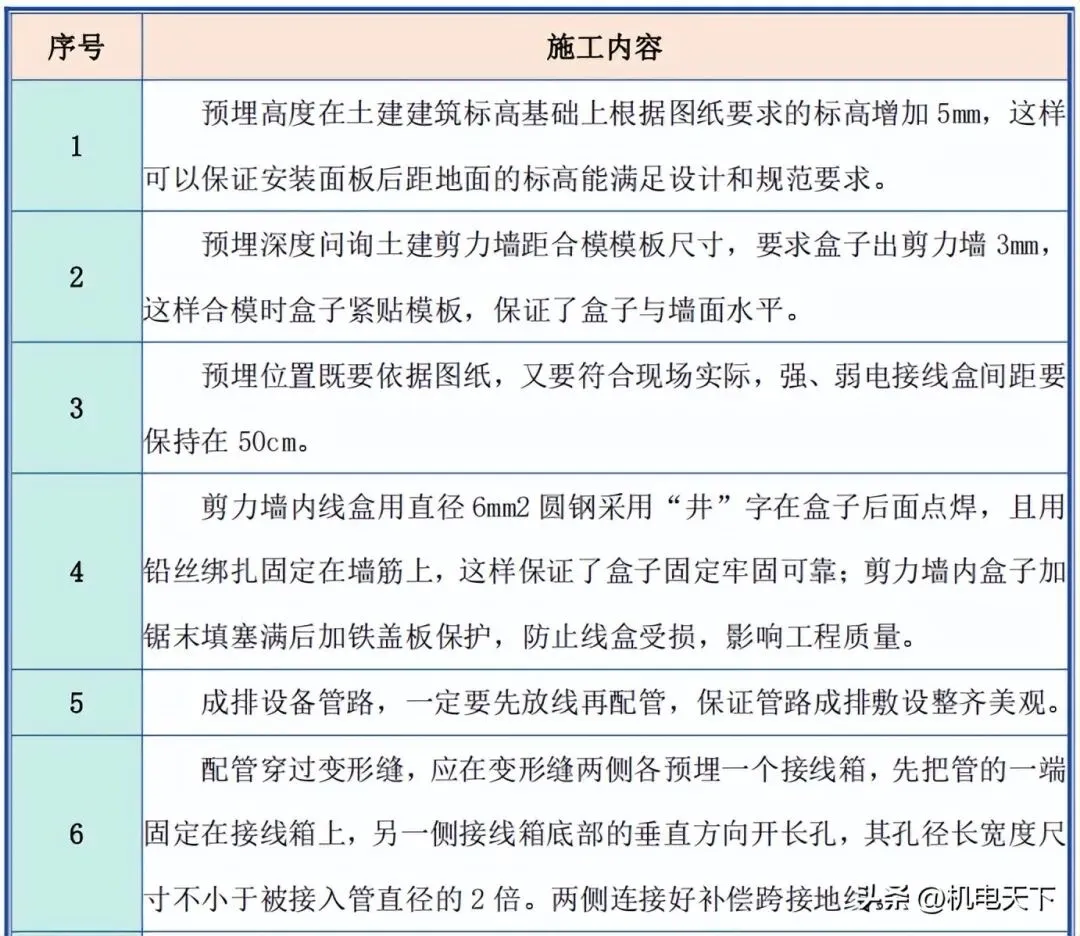

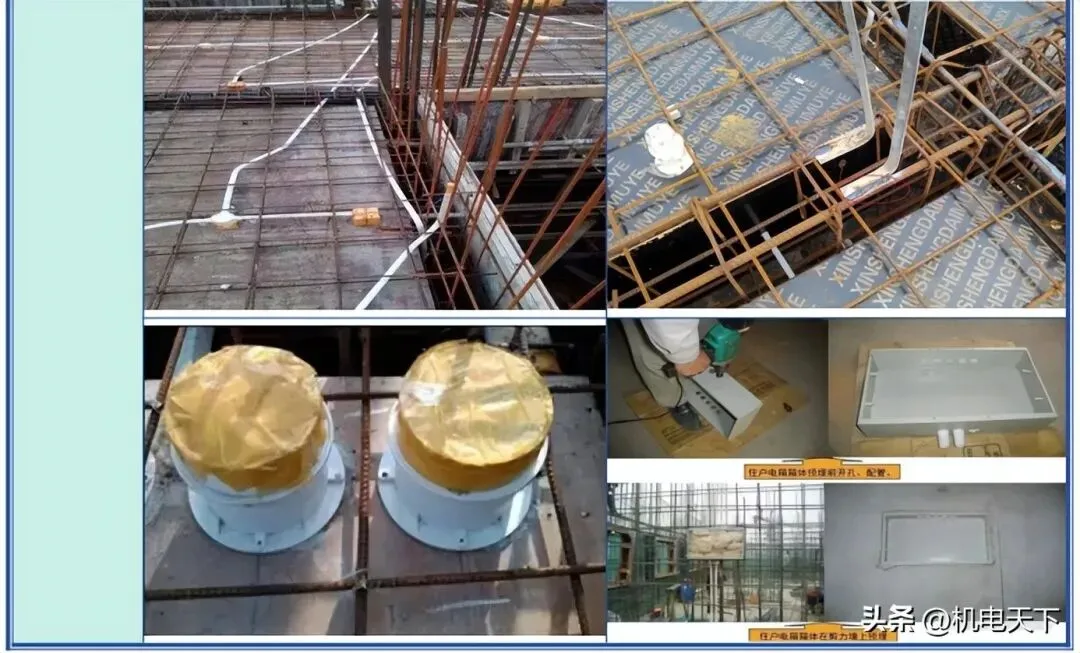

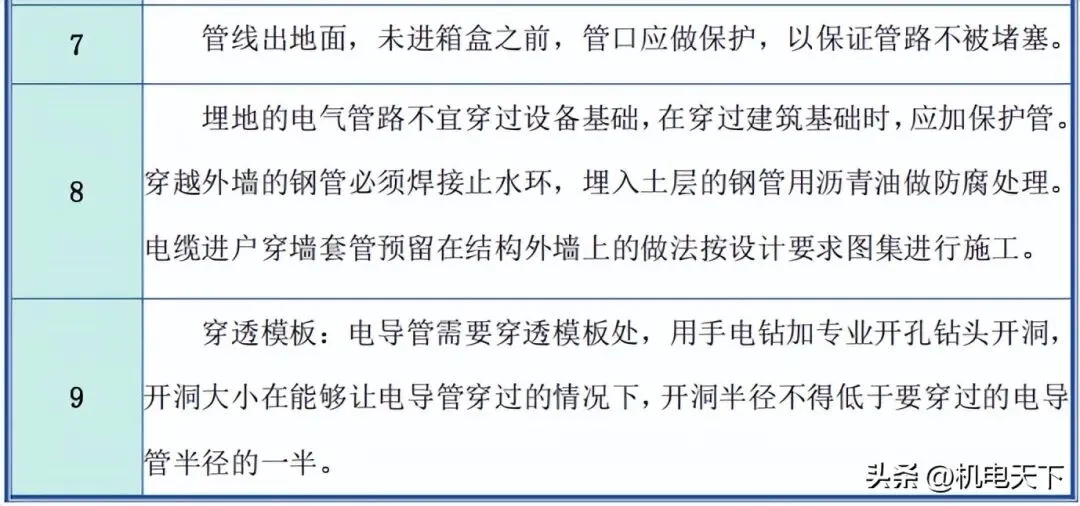

（5）管线预留预埋
