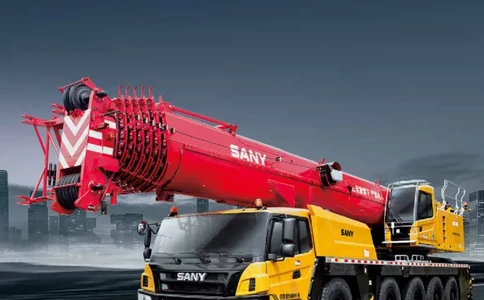

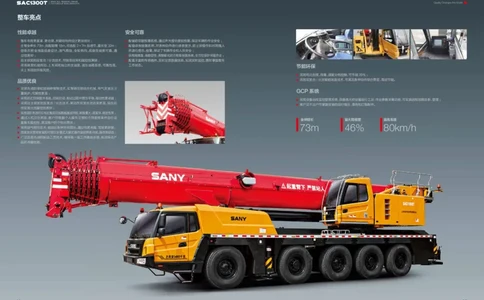

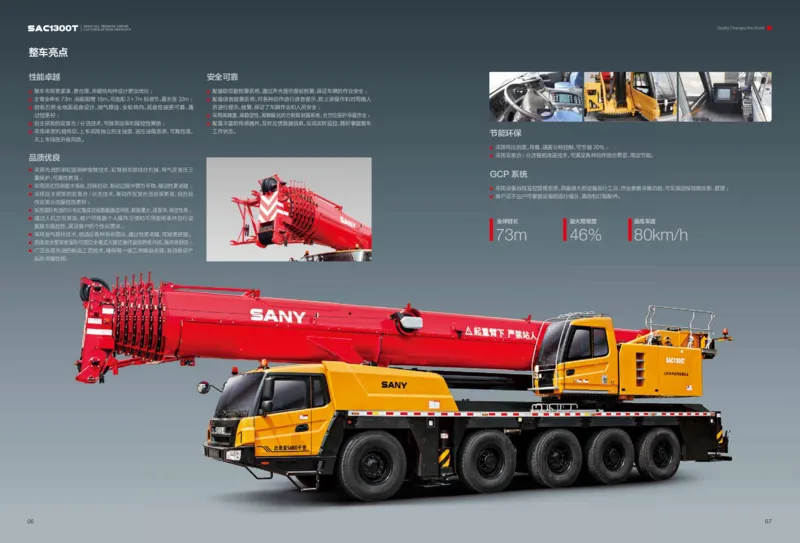

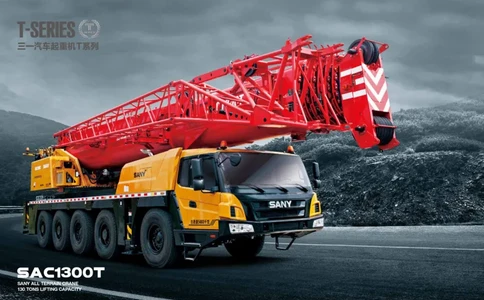

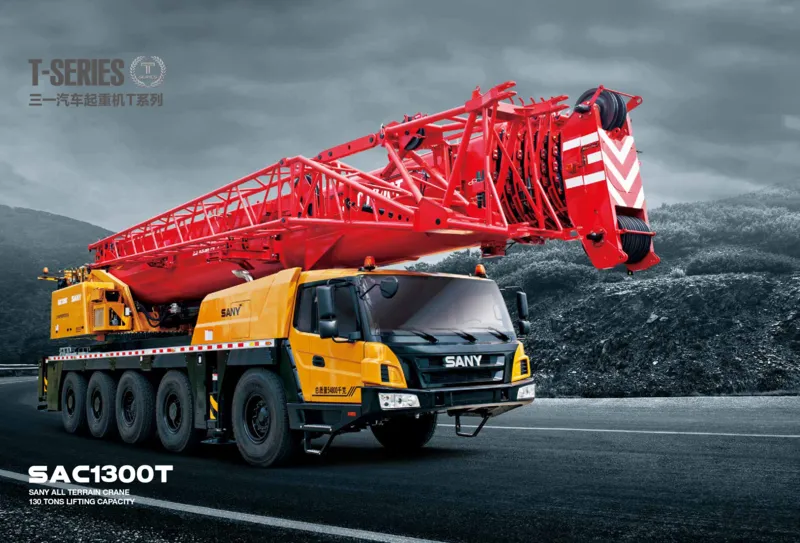

SANY ALL TERRAIN CRANE 130 TONS LIFTING CAPACITY www.sanygroup.com整车亮点 P06 / 整车尺寸 P08 / 主要技术参数 P09 / 整机介绍 P11三一汽车起重机T系列 SANY ALL TERRAIN CRANE 130 TONS LIFTING CAPACITYS 13 A 0 N T Y O A N L S L L T I E F R TI R N A G IN C C AP R A A C N I E TY Quality Changes the World 整车亮点 性能卓越 安全可靠 ■ 整车布局更紧凑、更合理，关键结构件设计更加优化； ■ 配备防倾翻预警系统，通过声光提示提前预警，保证车辆的作业安全； ■ 主臂全伸长73m；标配副臂18m，可选配2×7m标准节，最长至32m； ■ 配备语音报警系统，对各种动作进行语音提示，防止误操作和对周围人 ■ 创新五桥全地面底盘设计，油气悬挂、全轮转向，底盘性能更可靠、通 员进行提示、报警，保证了车辆作业和人员安全； 过性更好； ■ 采用高精度、高稳定性、高智能化的力矩限制器系统，全方位保护吊载作业； ■ 自主研发的双泵合/分流技术，可做到效率和操控性兼顾； ■ 配置丰富的传感器件，及时反馈数据信息，实现实时监控，随时掌握整车 ■ 采用单发机械传动，上车采用独立的主油泵、液压油箱系统，可靠性高， 工作状态。 节能环保 无上车排放升级风险。 ■ 采用电比例泵，排量、速度分档控制，可节能20%； 品质优良 ■ 采用双泵合/分流智能调速技术，可满足各种动作组合需要，高效节能。 ■ 采用先进的单缸插销伸缩臂技术，缸臂销互锁结合机械、电气及液压三 GCP系统 重保护，可靠性更高； ■ 采用闭式回转缓冲系统，回转启动、制动过程中更为平稳，微动性更卓越； ■ 采用设备远程监控管理系统，具备强大的设备运行工况、作业参数采集功能，可实施远程故障诊断、管理； ■ 采用自主研发的双泵合/分流技术，单动作双泵合流效率更高，组合动 ■ 客户足不出户可掌握设备的运行情况、查询和订购配件。 作双泵分流操控性更好； ■ 采用国际先进的分布式集成总线数据通信网络，数据量大、速度快、稳定性高； ■ 通过人机交互界面，客户可根据个人操作习惯和不同使用条件自行设 全伸臂长 最大爬坡度 最高车速 置整车操控性，满足客户的个性化需求； 73m 46% 80km/h ■ 采用油气悬挂技术，能适应各种恶劣路况，通过性更卓越，驾驶更舒服。 ■ 流线型全宽驾驶室和可变位全景式天窗式操作室视野更开阔，操作更舒适； ■ 广泛应用先进的制造工艺技术，确保每一道工序精益求精，有效保证产 品的卓越性能。 06 0715530 2278 2655 2630 1850 13106 13428 8400 0082 0097 19.5° 14°16° 1650 1650 7993 S 13 A 0 N T Y O A N L S L L T I E F R TI R N A G IN C C AP R A A C N I E TY Quality Changes the World 整车尺寸 主要技术参数 类型 项目 单位 参数 整机全长 mm 15530 整机全宽 mm 2800 整机全高 mm 4000 尺寸参数 第一、二轴距 mm 2630 第二、三轴距 mm 1850 轴间距 第三、四轴距 mm 1650 第四、五轴距 mm 1650 54800（不带吊钩、副臂、副卷扬、备胎 整机总质量 kg 支架，拆除前活动支腿） 重量参数 第一、二、三轴负荷 kg 31600 载荷 第四、五轴负荷 kg 23200 发动机功率 kw/rpm 338/1900 动力参数 发动机扭矩 Nm/rpm 2150/(1000-1400) 最高行驶速度 km/h 80 转弯半径 最小转弯半径（轮胎处） m 8.5 车轮模式 - 10×6×10 最小离地间隙 mm 285 行驶参数 接近角 ° 19.5 离去角 ° 16 最大爬坡度 % 46 每100公里油耗 L 67 使用温度区间 ℃ – 20 – + 40 最小额定幅度 m 3 转台尾部回转半径 m 4.86 臂节数 - 7 臂形状 - U 主要性能参数 基本臂 kN·m 5174 最大起重力矩 全伸主臂 kN·m 2058 基本臂 m 13.6 臂长 全伸主臂 m 73 支腿跨距（纵×横） m 8.4×7.9 副臂安装角度 ° 0、15、30 主卷扬单绳最大提升速度（空载） m/min 130 副卷扬最大单绳提升速度（空载） m/min 130 工作速度参数 主臂全伸臂时间 s 600 起重臂全起幅时间 s 55 回转速度 r/min 1.5 上车空调 - 制热、制冷 空调 下车空调 - 制热、制冷 08 09S 13 A 0 N T Y O A N L S L L T I E F R TI R N A G IN C C AP R A A C N I E TY Quality Changes the World 主要技术参数 整机介绍 >底盘部分 名称 1 2 3 4 5 总重量 驾驶室 轮胎 桥荷 轴荷/t ＜12t ＜12t ＜12t ＜12t ＜12t 54.8 ▪ 0°～20°可变角度，采用耐腐蚀钢板，配置全覆盖软化内饰、全景式天 ▪ 泰凯英，10×14.00R25，子午线真空胎。 备注 - 窗、可调式座椅等人性化设计，操作更舒适、轻松;配置力矩限制器显 示屏，实现主控台与操作显示系统有机结合，使吊装作业的全部工况 制动系统 额载/t 滑轮数量 倍率 吊钩重量/kg 数据一目了然。 吊钩及倍率 80 3 7 695 ▪ 驻车制动：由蓄压器驱动作用在第二至第五桥上； 12.5 0 1 270 ▪ 行车制动：所有轮子均用空气伺服制动器，双回路制动系统，所有车 车架 轮均装有盘式制动器； ▪ 车架为高强钢板焊接而成的箱形结构，承载能力强。 ▪ 辅助制动：发动机上带有发动机制动、液力缓速器制动及排气制动器， 项目 参数 钢丝绳直径/长度 最大单绳拉力 提前对起重机减速，可减少刹车部件的磨损，节约使用成本。 主要动作参数 主卷扬 - 22mm/280m 10.5 底盘发动机 副卷扬 - 22mm/210m 10.5 转向系统 回转 0~1.5 ▪ 潍柴WP12.460E50六缸、水冷却、增压中冷、柴油发动机； 起落幅 55/105s ▪ 额定功率：338kw/1900rpm； ▪ 配置伺服动力转向器，双回路系统液压转向装置。3、4、5桥采用电 伸缩 600s ▪ 环保性：排放符合国V标准； 液转向控制，转向策略根据速度调节，从30km/h开始3桥不转向，从 ▪ 燃料箱容量：600L。 60km/h开始4、5桥不转向； 收 30s 垂直支腿 ▪ 转向模式共六种：1、公路行驶模式(默认模式)；2、全轮转向模式；3、 放 35s 蟹形模式；4、无偏摆转向模式；5、独立后桥转向模式；6、后桥锁定 变速箱 收 30s 转向模式。 水平支腿 放 25s ▪ 德国ZF自动变速箱，变速箱有12个前进档、2个后退挡，速比范围大， 即可满足低速场地爬坡行驶又可满足高速行驶。 支腿 ▪ 采用H形伸缩支腿，4点支撑，纵、横跨距8.4×7.9，全液压水平垂直 车桥 支腿油缸伸缩。具备自动水平调节功能。 ▪ 德国Kessler车桥，德国Kessler分动箱。全桥转向，2、4、5桥驱动， 2、4及5为行星传动带有轮间差速锁。1、2桥采用杆系反馈的液压助 电气设备 力转向系统，3、4、5桥采用电液控制转向，可进行速度控制的辅助 及可选择的特殊转向模式，转向轻便，操控灵活。 ▪ 现代数据总线系统，24V直流电源，2组蓄电池组，每组180AH。可 实现下车电源切断； ▪ 底盘采用CAN总线系统；多功能的集中显示系统；功率消耗小，最 驱动/转向 大仅有5w；在用户界面提供四个功能键；显示采用LCD 液晶，对比 ▪ 10×6×10。 度可调整。 悬挂系统 ▪ 全部车桥悬架装置均为高度可调带液压闭锁的油气悬架装置。悬挂高 度可上190，下100mm调节，能适用各种恶劣工况和路面，保证车辆 行驶的平顺性和侧翻稳定性，驾驶舒适。 10 11Quality Changes the World 整机介绍 主臂起升高度曲线 >上车部分 操纵室 起升机构 ▪ 三一自主开发人体工程学设计，滑移门，安全玻璃，耐腐蚀钢板，配置软化 ▪ 主卷扬采用电比例变量马达，卷扬微动性、平稳性好，主、副卷扬钢丝绳直 内饰、超大内部空间、全景式天窗、可调式座椅等人性化设计，配有空调、 径均为22mm，长度分别为280m，210m。 电动雨刮器，操作更舒适、轻松；配置力矩限制器显示屏，实现主控台与操 作显示系统有机结合，使吊装作业的全部工况数据一目了然。 变幅机构 ▪ 自重落幅，更加节能。采用单根油缸，前铰支布置，变幅更省力且起重臂 吊臂系统 受力得到改善；采用电比例控制平衡阀。变幅角度：- 0.5°～ 81.5°。 起 升 ▪ 主臂：七节臂，基本臂13.6m，全伸臂73m主臂全伸起升高度73.5m，由 高 度 高强度焊接结构钢制成，U形截面； ︵ 控制系统 ▪ 副臂：标配副臂18m，选配(2×7m)最长至32m，最大起升高度100.5m。 0°/15°/30°机械变幅； ▪ 通过三一自主研发的SYMC力矩限制器系统对起重机车进行电控（PLC ▪ 伸缩机构：采用单缸插销伸缩方式，全伸及全缩时间仅660S，伸缩机构简 控制）；两个多方向手柄，可自动复位；通过调节液压泵来调节吊车的运 单高效、安全可靠。 动。通过调节发动机的速度来调节速度。 回转系统 安全装置 ▪ 360°转动, 最大回转速度1.5r/min；1个闭式比例变量泵，2个轴向定量 ▪ 力矩限制器：采用分析力学方法，建立了基于吊重力学模型的力矩限制器 柱塞液压马达。采用电比例闭式液压回路，电比例踏板，可实现紧急制动。 计算系统, 通过在线空载标定，额定吊重精度达到±5%，全方位保护吊 载作业；超载作业时，系统自动报警提示，为操纵作业提供安全保障； ▪ 液压系统配置液压平衡阀、溢流阀、双向液压锁等元件，实现液压系统 转台结构 稳定可靠； ▪ 三一自主设计，结构更优化，由细晶粒高强钢制成。 ▪ 主、副卷扬配置三圈保护器，防止钢丝绳过放； ▪ 主、副臂臂端配置高度限位器，防止钢丝绳过卷； ▪ 臂端装有风速仪，检测高空风速是否超过可作业允许范围。 液压系统 ▪ 采用高品质的主油泵、回转泵、主阀、卷扬马达、平衡等关键液压元件，保 配重 证液压系统稳定、可靠；通过精确的参数匹配，使操作性能更加优越；采 用电比例变量柱塞泵，通过电控手柄开度的变化，实时调节油泵排量，实 ▪ 活动配重50.5t。 现高精度流量控制，作业时无能量损耗；采用自主研发的双泵合/分流主 阀，单动作双泵合流效率更高，组合动作双泵分流操控性更好； ▪ 采用自重落幅补偿液压系统，落幅微动性、平稳性更优越； ▪ 主臂伸缩采用单缸插销伸缩系统； ▪ 回转为闭式系统，通过调节变量泵斜盘的角度来改变流量及方向，微动性 优越、回转平稳。 12 13 m SANY ALL TERRAIN CRANE 130 TONS LIFTING CAPACITY 73m 75 68.2m ︶ 70 63.8m 65 59.3m 60 54.7m 55 50.1m 50 45.5m 45 40.9m 40 36.5m 32m 35 27.4m 30 22.8m 25 18.2m 20 13.6m 15 10 5 5 10 15 20 25 30 35 40 45 50 55 60 工作幅度（m）S 13 A 0 N T Y O A N L S L L T I E F R TI R N A G IN C C AP R A A C N I E TY Quality Changes the World 主臂性能表 13.6~73m 50.5t 主臂性能表 13.6~73m 50.5t 单位： t 单位： t 幅度(m) 13.6 18.2 18.2 22.8 22.8 27.4 27.4 32.0 32.0 32.0 幅度(m) 幅度(m) 36.5 36.5 36.5 40.9 40.9 40.9 45.5 45.5 45.5 50.1 50.1 50.1 幅度(m) 3 130 115 105 3 3 3 3.5 126 110 100 95 95 3.5 3.5 3.5 4 117 106 94 95 95 4 4 4 4.5 109 101 88.5 95 90 4.5 4.5 4.5 5 100 96 85 91 87 85 57.5 5 5 5 6 87 85 78 85 82 78 51.5 72 71 57.5 6 6 6 7 75 75 71 76 73 70 46.5 72 64.5 53 7 7 62 55 55 7 8 66 66 64 66 65 63 42 64.5 58.5 48 8 8 62 52 52 51.5 42 34 8 9 58 60 59 60 58 57 39 58.5 54 44.5 9 9 57 48 48 49 39 31.5 35 28 35.5 9 10 49 55 53 55 52 52 36 53.5 49 41 10 10 53 44 44 46 37 29.5 33 26.5 33 28.5 21 25 10 12 43 43.5 42.5 45 43.5 31 44 42 35.5 12 12 45 39 38.5 41 32 26 29.5 24 29 25.5 19 22.5 12 14 33 34 33.3 35.5 34 28 34.5 36 30.5 14 14 35.5 34 34 36 28 23 26.5 21.5 25.5 23 17 20 14 16 26.6 29 27.2 25 28 29.5 27.5 16 16 29 30 28.5 29.5 25 20.5 23.5 19.5 23 20.5 15.5 18 16 18 22 24 22.5 22 23.2 24.5 24.5 18 18 24 25 23.5 24.5 22.2 18.5 21 18 20.5 18.5 14 16.5 18 20 19 19.5 19.5 21 22 20 20 20.5 21.5 20 21 19.5 16.5 19 16.2 18.5 17 13 15 20 22 16.2 18 16.7 18 19.5 22 22 17.5 18.6 17.2 18 16.8 15 17.2 15 16.5 15.2 12 14 22 24 14.5 15.5 17 24 24 15 16.3 15 16 14.5 13.5 15 14 14.5 14 11 12.5 24 26 12.5 13.6 15 26 26 13.2 14.4 13 14 12.5 12.5 13.2 13 12.6 12.5 10 11.5 26 28 28 28 11.5 12.7 11.5 12.2 11 12 11.5 12 11 11.5 9.5 10.5 28 30 30 30 10.2 11.5 10 11 9.5 11 10.2 11.2 9.5 10 8.7 9.8 30 32 32 32 9.5 8.2 10.2 9 10.2 8.5 9 8.2 9 32 34 34 34 8.5 7.2 9.5 8 9.2 7.4 8 7.5 8.3 34 36 36 36 0 0 0 7 8.2 6.5 7 7.2 7.5 36 38 38 38 6 7.5 5.6 6.2 6.6 7 38 40 40 40 5.5 6.3 6.3 40 42 42 42 4.6 6 5.5 42 44 44 44 44 46 46 46 46 48 48 48 48 50 50 50 50 52 52 52 52 54 54 54 54 56 56 56 56 58 58 58 58 60 60 60 60 62 62 62 62 倍率 12 11 9 8 7 倍率 倍率 6 6 6 5 5 5 4 4 4 3 3 3 倍率 14 15Quality Changes the World 主臂性能表 13.6~73m 50.5t 副臂起升高度曲线 单位： t 幅度(m) 54.7 54.7 54.7 59.3 59.3 59.3 63.8 63.8 68.2 73.0 幅度(m) 3 3 3.5 3.5 15° 4 4 68.2+32m 4.5 4.5 起 升 高 5 5 度 100 ︵ 6 6 7 7 8 8 95 9 9 10 10 90 12 22.5 17 19 12 14 20 15.5 17 17 17 14 15 13.5 14 85 16 18 14.2 15.5 16 15.5 13 14 12.5 12 10 16 18 16.5 13 14 14.5 14.2 12 13 12 11.2 9.6 18 20 15 12 13 13.2 13.2 11.2 12 11 10.5 9.2 20 80 22 14 11 11.6 12.2 12.2 10.5 11.2 10.2 9.8 8.7 22 24 12.5 10 10.7 11.2 11 10 10.3 9.5 9.2 8.3 24 75 26 11.5 9.5 10 10.5 10.3 9 9.5 9 8.6 7.8 26 28 11 9 9.1 9.5 9.5 8.5 9 8.5 8.2 7.5 28 70 30 10 8 8.5 9 8.7 8 8.2 8 7.7 6.8 30 68.2m 32 9 7.5 7.7 8.2 8 7.5 8 7.5 7.1 6.5 32 34 8 7 7.3 7.5 7.5 7 7.3 7 6.7 6 34 65 36 7 6.5 6.7 7 7 6.5 6.6 6.5 6.3 5.6 36 38 6 6.1 6.3 6.3 6.2 6 6.2 6 6 5.2 38 60 40 5.3 5.7 6 5.6 5.5 5.6 5.7 5.6 5.5 4.8 40 42 4.5 5.5 5.5 5 5 5.3 5.3 5.2 5.2 4.5 42 55 44 4 5 5 4.5 4.4 5 4.7 5 4.8 4.2 44 46 3.5 4.6 4.5 4 3.8 4.6 4.2 4.6 4.5 3.9 46 50 48 3.5 3.3 4.3 3.7 4.3 4 3.6 48 50 3 2.8 4 3.3 4 3.5 3.3 50 52 2.8 3.6 3 3 52 45 54 2.4 3.2 2.6 2.7 54 56 2.3 2.3 56 40 58 2 2 58 60 1.7 60 35 62 1.3 62 倍率 3 2 2 2 2 倍率 30 25 20 15 10 5 0 5 10 15 20 25 30 35 40 45 50 55 60 16 17 m SANY ALL TERRAIN CRANE 130 TONS LIFTING CAPACITY ︶ 工作幅度（m）S 13 A 0 N T Y O A N L S L L T I E F R TI R N A G IN C C AP R A A C N I E TY Quality Changes the World 副臂性能表 59.3~68.2m 18m 50.5t 副臂性能表 59.3~68.2m 18m 50.5t 单位： t 单位： t 59.3 63.8 68.2 59.3 63.8 68.2 幅度(m) 幅度(m) 幅度(m) 幅度(m) 0° 15° 30° 0° 15° 30° 0° 15° 30° 0° 15° 0° 15° 0° 15° 20 4.5 4.2 3.6 20 18 2 2 2 18 22 4.3 3.5 4 3.2 3.5 3.2 22 20 2 2 2 20 24 4 3.3 3.9 3.1 3.4 3.1 24 22 1.9 2 1.8 22 26 3.8 3.3 2.5 3.7 3.1 2.5 3.3 3.1 2.5 26 24 1.8 1.9 1.8 24 28 3.7 3.2 2.5 3.6 3.1 2.4 3.2 3 2.4 28 26 1.8 1.8 1.8 1.7 1.7 1.6 26 30 3.6 3.2 2.4 3.5 3.1 2.3 3.1 3 2.3 30 28 1.8 1.8 1.8 1.6 1.7 1.6 28 32 3.5 3.1 2.3 3.4 3.1 2.3 3 2.8 2.3 32 30 1.7 1.8 1.7 1.5 1.6 1.5 30 34 3.4 3.1 2.3 3.3 3 2.2 2.8 2.6 2.2 34 32 1.5 1.8 1.5 1.5 1.6 1.5 32 36 3.3 3.1 2.2 3.2 3 2.2 2.6 2.5 2.2 36 34 1.5 1.7 1.5 1.4 1.6 1.5 34 38 3.2 3 2.2 3.1 3 2.1 2.5 2.4 2.1 38 36 1.5 1.5 1.5 1.4 1.5 1.4 36 40 3.1 3 2.1 3 2.9 2.1 2.5 2.3 2.1 40 38 1.5 1.5 1.4 1.4 1.4 1.4 38 42 3 3 2.1 2.8 2.8 2 2.2 2.1 2 42 40 1.4 1.5 1.4 1.4 1.3 1.4 40 44 2.9 2.9 2 2.6 2.6 2 2 2 1.9 44 42 1.3 1.4 1.4 1.3 1.2 1.3 42 46 2.6 2.7 2 2.4 2.4 1.9 1.9 1.9 1.8 46 44 1.3 1.4 1.3 1.3 1.2 1.3 44 48 2.4 2.5 2 2.2 2.2 1.9 1.8 1.8 1.7 48 46 1.3 1.3 1.2 1.2 1.2 1.2 46 50 2.1 2.3 1.9 2 2.1 1.8 1.7 1.8 1.6 50 48 1.2 1.2 1.2 1.2 1.2 1.2 48 52 2 2 1.9 1.7 1.9 1.7 1.6 1.7 1.5 52 50 1.2 1.2 1.1 1.1 1.1 1.2 50 54 1.7 1.9 1.8 1.6 1.6 1.6 1.5 1.6 1.4 54 52 1.2 1.2 1.1 1.1 1.1 1.1 52 56 1.4 1.6 1.7 1.3 1.5 1.5 1.3 1.5 1.3 56 54 1.1 1.1 1.1 1.1 1.1 1.1 54 58 1.1 1.3 1.5 1.1 1.3 1.4 1.1 1.3 1.2 58 56 1 1.1 1 1.1 1 1.1 56 60 1.1 1.2 1 1.2 1 1 1.1 60 58 1 1 1 1 58 62 1 1 1 62 60 1 60 II 92 92 92 II II 92 92 92 II III 92 92 92 III III 92 92 92 III IV 92 92 92 IV IV 92 92 92 IV V 92 92 92 V V 92 92 92 V VI 46 92 92 VI VI 46 92 92 VI VII 46 46 92 VII VII 46 46 92 VII三一汽车起重机械有限公司 中国湖南长沙金洲开发区金洲大道168号 邮编Zip 410600 电话Tel 0731-8787 3131 传真Fax 0731-8403 1999-196 售后服务热线Service 400 887 8318 咨询投诉电话Consuliting 400 887 9318 邮箱Email qzjyx@sany.com.cn 温馨提示： 为了使您的柴油机安全可靠的运行,国Ⅳ机型请添加符合国家标准的国Ⅳ柴油及尿素溶液，具体参见使用说明书及相关标准。 由于技术不断更新，技术参数及配置如有更改，恕不另行通知。图片上的机器可能包括附加设备，本画册仅供参考，以实物为准。 版权为三一重工所有，未经三一重工书面许可，本目录任何部分的内容不得被复制或抄袭用于任何目的。 中国印刷 2019年9月版 www.sanygroup.com
