一、软件概览：什么是HX_MicroCh？
HX_MicroCh（全称：微通道换热器设计 HX_MicroCh）是一款基于 Python + PyQt5 开发的桌面软件，采用 CoolProp/REFPROP 双物性引擎，专门针对微通道扁管换热器的热力计算、结构设计和性能校核。

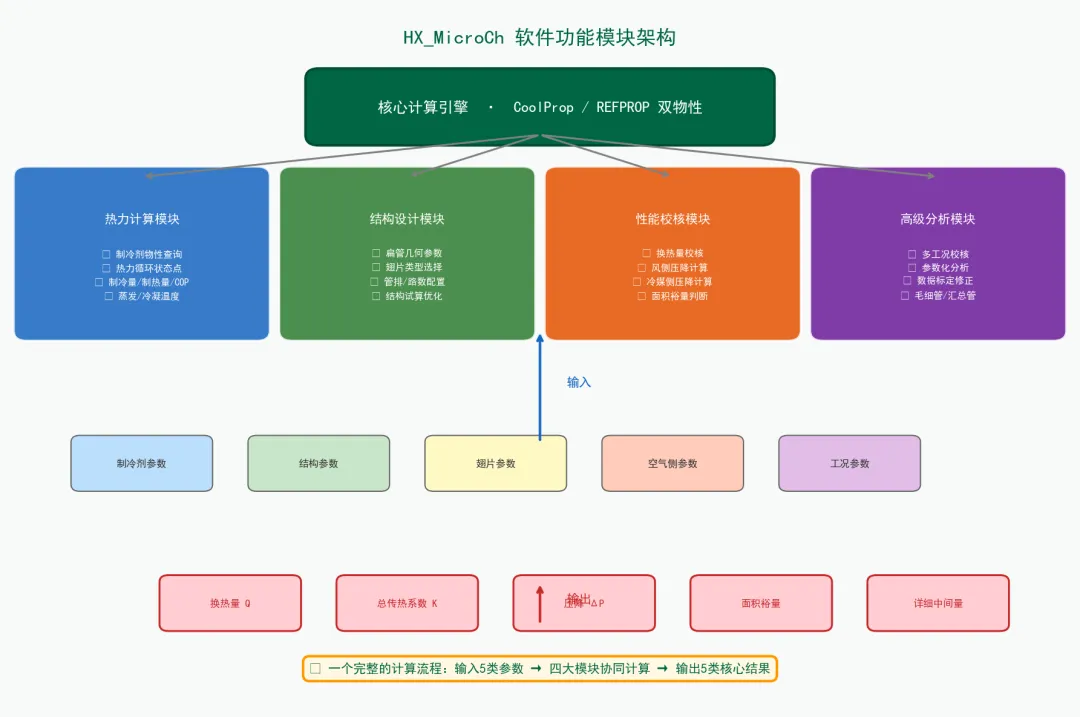

【图1：HX_MicroCh 软件功能模块架构】
HX_MicroCh 软件功能模块架构
上图展示了HX_MicroCh的整体功能架构。底层是 CoolProp/REFPROP 双物性引擎，上层分为四大计算模块（热力计算、结构设计、性能校核、高级分析），接收5类输入参数，输出5类核心结果。
二、微通道换热器：为什么要专用软件？
2.1 微通道换热器与传统圆管翅片式的区别
微通道换热器（Microchannel Heat Exchanger, MCHX）采用扁管+多孔微通道+百叶窗翅片结构，相比传统圆管翅片式有显著优势：

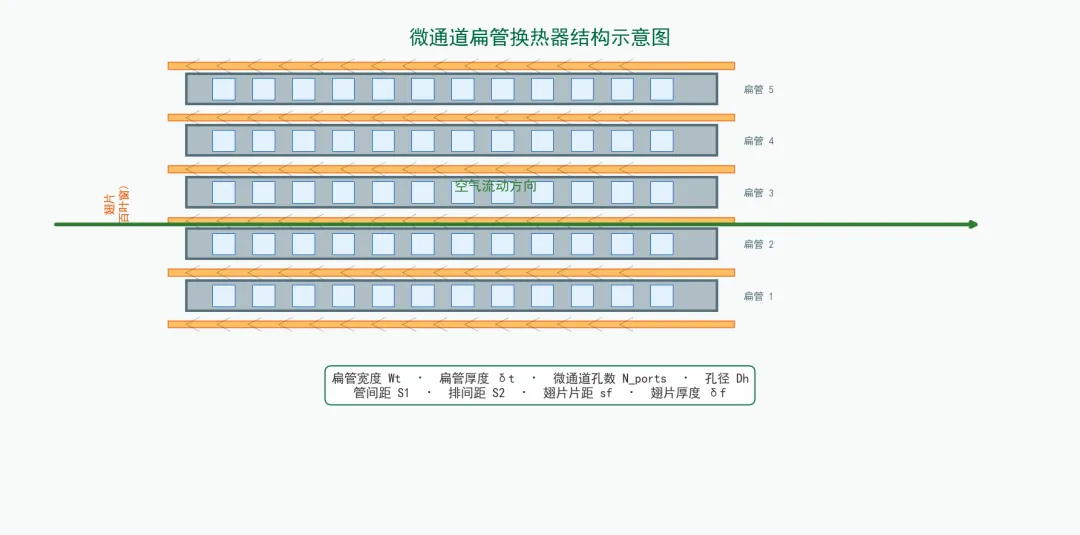

【图2：微通道扁管换热器结构示意图】
微通道扁管换热器结构示意图
上图展示了微通道换热器的核心结构：多根扁管平行排列，每根扁管内部有多个微通道（通常8~20个），扁管之间夹持百叶窗翅片。空气横向流过翅片，冷媒在扁管微通道内流动，完成热量交换。
2.2 为什么通用换热器软件不够用？
微通道换热器的计算难点在于：
1. 冷媒侧流动不同：微通道的水力直径 Dh 仅 0.5~2 mm，流动处于微尺度范畴，传统的 Dittus-Boelter 公式需要修正
2. 空气侧关联式不同：扁管+百叶窗翅片的空气侧换热和阻力关联式，与圆管外横掠管束完全不同

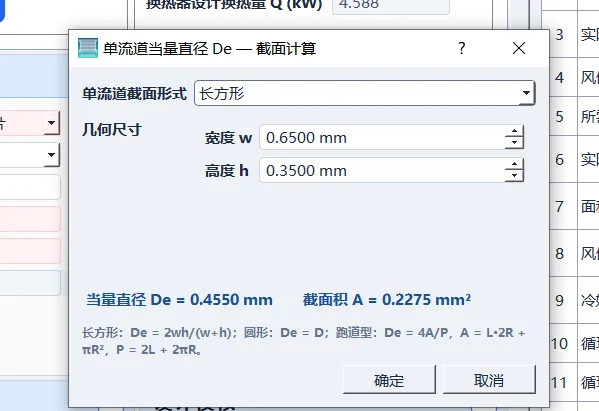

3. 结构参数更复杂：扁管宽度、微通道孔数、孔型、翅片百叶窗角度等参数都是圆管式没有的
4. 分区现象更显著：微通道内冷媒流速高，相变更剧烈，过热/两相/过冷区划分更精细
💡 老师傅提醒： 用圆管翅片软件去算微通道换热器，就像用轿车轮胎的数据去算卡车——底层关联式完全不对，结果偏差可能高达30~50%。HX_MicroCh 是国内少有的专门针对微通道的专用设计工具。
三、主界面一览：四大功能面板

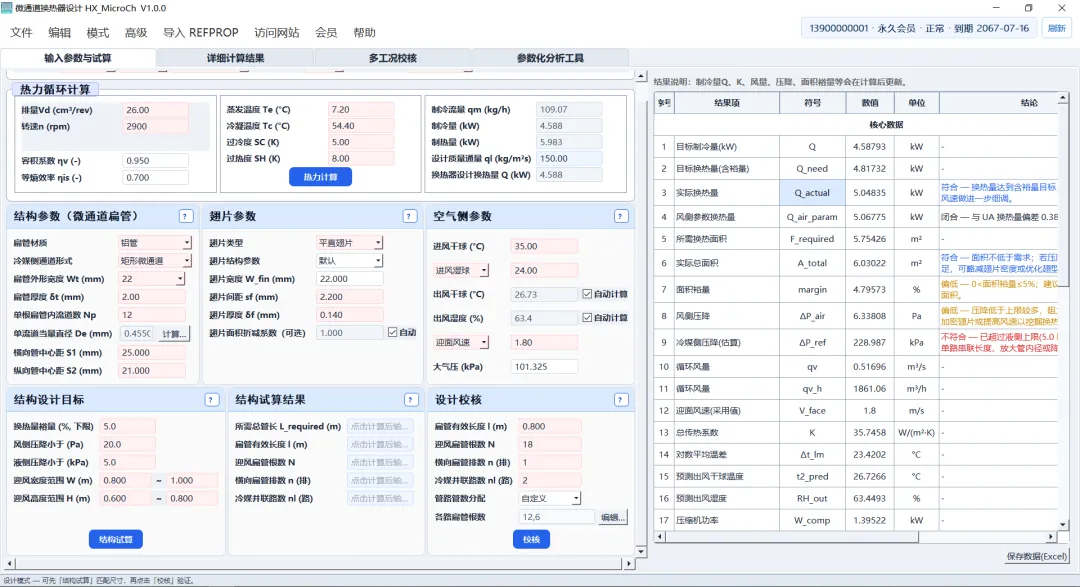

【图3：软件主界面——输入参数与试算】
软件主界面

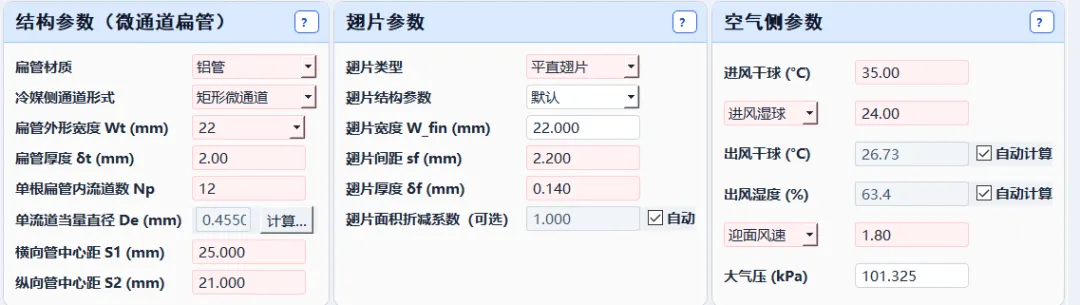

打开 HX_MicroCh，主界面分为四大区域：
- 左上方：热力循环计算（输入压缩机排量、转速、蒸发/冷凝温度等，自动计算制冷量）
- 左下方：结构参数（排列方式、扁管材质、尺寸、管间距等）
- 中间下方：翅片参数（翅片类型、片距、厚度、百叶窗几何等）
- 右侧：实时计算结果面板（核心数据、结构计算结果、设计校核）

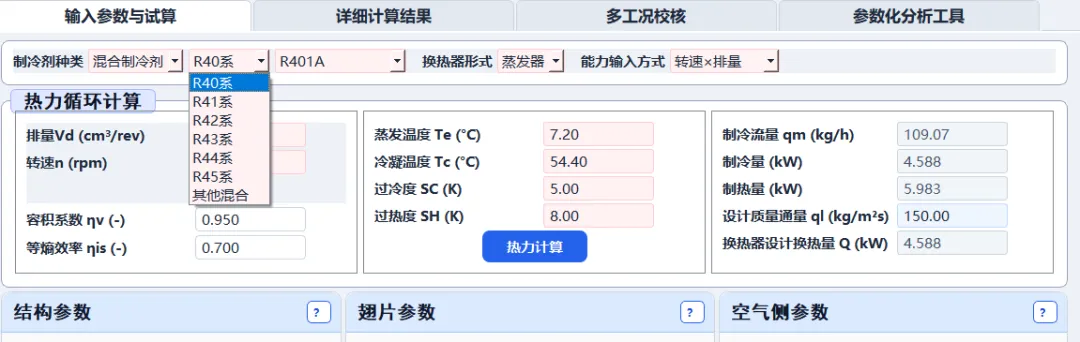

【图4：制冷剂选择界面】
制冷剂选择界面
软件支持多种制冷剂：R22、R32、R410A、R134a、R404A、R507、R290 等，以及混合制冷剂。通过下拉菜单选择制冷剂系，软件自动调用 CoolProp 或 REFPROP 计算物性。
四、核心功能详解（图文并茂）
4.1 功能一：热力循环计算——从压缩机到换热量
HX_MicroCh 内置了完整的热力循环计算模块，只需输入压缩机参数和工况，就能自动算出制冷量、制热量和 COP。
操作路径：顶部"制冷剂种类"→"换热器形式"→"能力输入方式"→填写热力循环参数→点击"热力计算"
【图5：热力计算输入界面】
热力计算输入界面
输入参数包括：压缩机排量 Vd、转速 n、容积系数 ηv、等熵效率 ηis，以及蒸发温度 Te、冷凝温度 Tc、过冷度 SC、过热度 SH。软件自动计算制冷剂流量 qm、制冷量 Q、制热量、设计质量通量 ql。
💡 老师傅提醒： 这个模块的价值在于"一键打通"——不需要手动去查压焓图、算制冷剂流量，软件自动完成。对于不熟悉热力循环的工程师，这是最好的入门工具。
4.2 功能二：结构试算——让软件帮你找最优结构
结构试算是 HX_MicroCh 的核心设计功能。输入目标换热量和设计约束，软件自动搜索最优的管长、排数、路数组合。
操作路径：填写"结构设计目标"（换热量裕量、风侧压降上限、液侧压降上限、迎风宽度/高度范围）→ 点击"结构试算"

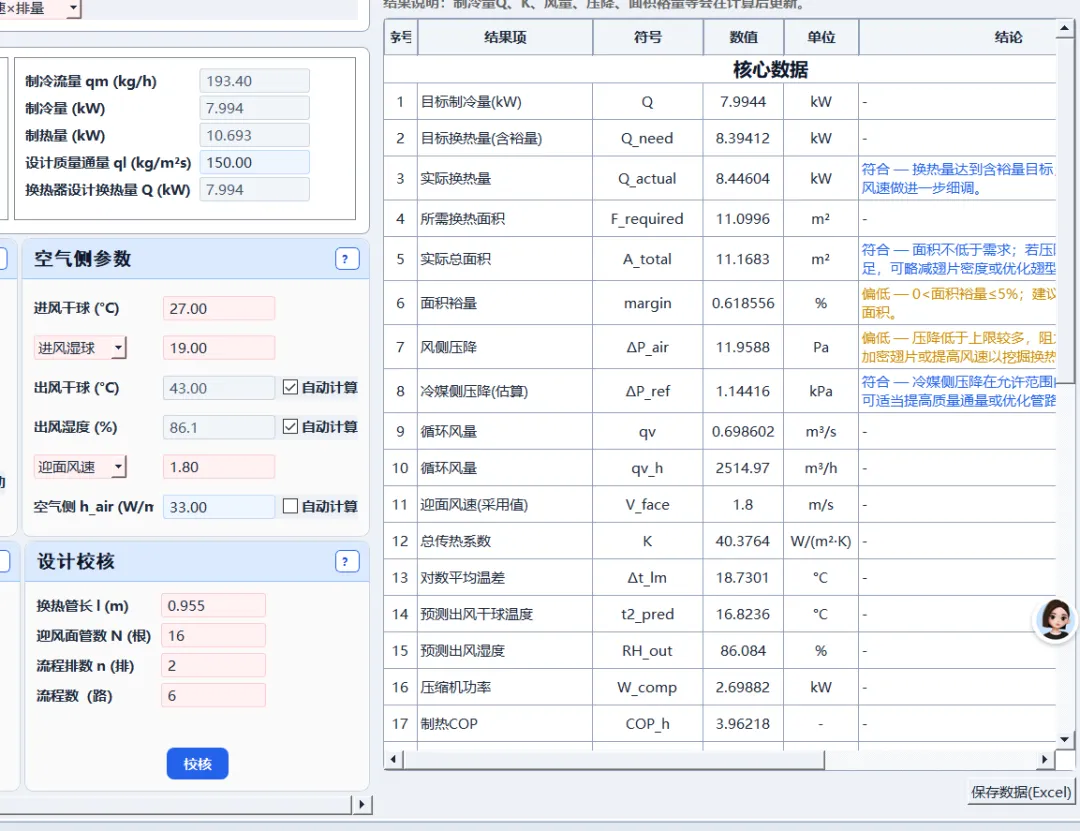

【图6：结构试算结果与设计校核】
结构试算结果
结构试算完成后，中间面板显示"结构试算结果"：结构总管长、换热管长、迎风面管数、流程排数、流程数。右侧结果面板显示核心数据：目标制冷量、实际换热量、所需换热面积、实际总面积、面积裕量、风侧压降、冷媒侧压降、总传热系数 K、对数平均温差、出风温度等。
结果面板中的结论列是亮点：自动判断计算结果是否合理（如"面积裕量偏低""压降在允许范围"），并给出优化建议。
4.3 功能三：校核模式——已有结构的性能验证
如果你已经有一台样机或设计方案，可以通过校核模式验证其性能是否满足要求。

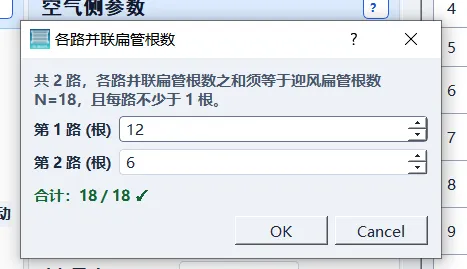

操作路径：切换到"校核模式"→ 输入实际结构参数（管长、管数、排数、路数）→ 点击"校核"
【图7：校核数据界面】
校核数据界面
校核模式与结构试算的区别：结构试算是"已知目标，反推结构"；校核是"已知结构，验证性能"。右侧结果面板实时显示校核结论，一目了然。
4.4 功能四：详细计算结果——全链条中间量透明展示
这是 HX_MicroCh 区别于其他软件的最大特色。传统软件只给出"换热量=XX kW"，HX_MicroCh 给出从输入到输出的每一步中间量。

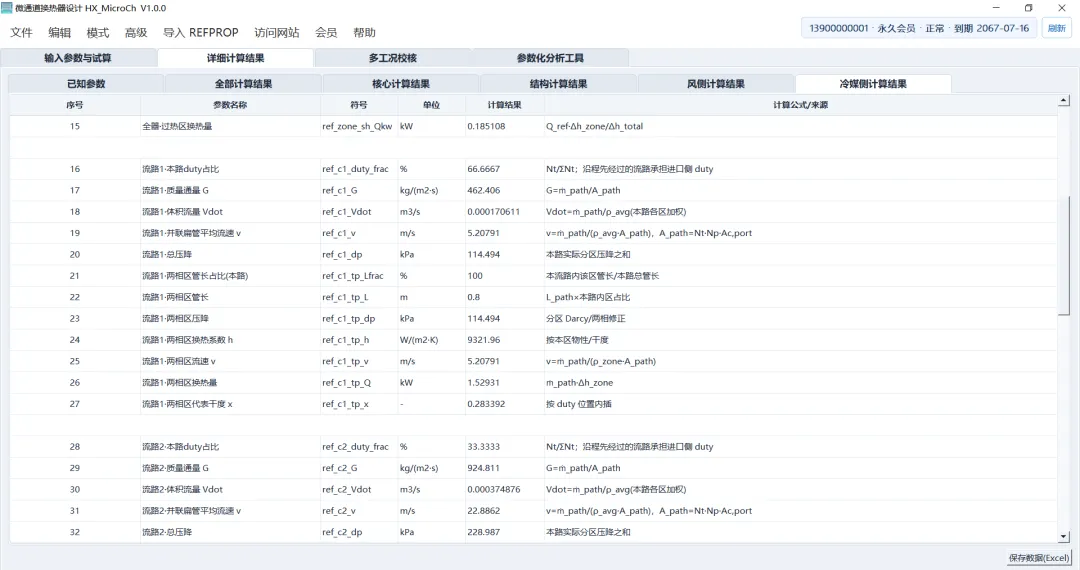

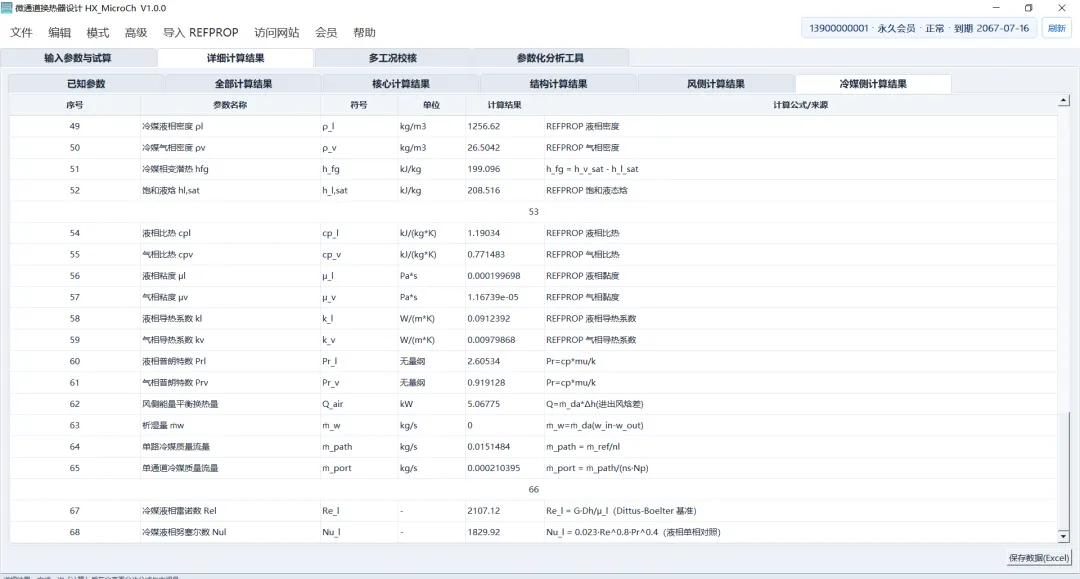

【图8：详细计算结果——全部计算结果】
详细计算结果
详细结果分为多个标签页：已知参数、全部计算结果、核心计算结果、结构计算结果、风侧计算结果、冷媒侧计算结果。每个参数都有符号、单位、计算结果、计算公式/来源四列。
例如上图展示的部分冷媒侧结果：
- 冷媒质量流量 m_ref = 0.0537 kg/s，公式：m = qm/3600
- 冷媒侧换热系数 h_ref = 12712 W/(m²·K)，来源：Gungor-Winterton（区间平均），内螺纹管强化修正
- 两相换热修正系数 phi_tp = 22.91，公式：φ_tp = h_ref / h_lo
- 干度区间 x_in = 0.343, x_out = 0.99，来源：热力循环估算
- 翅片效率 ηf = 0.918，公式：ηf = tanh(mL)/(mL)
💡 老师傅提醒： 这些中间量不是炫技，而是工程设计的"体检报告"。当你发现计算结果与试验偏差较大时，可以通过中间量定位问题：是空气侧换热系数算低了？还是冷媒侧压降算高了？是翅片效率假设不合理？还是接触热阻取值偏了？
4.5 功能五：冷媒侧分区分析——核心算法亮点
HX_MicroCh 的冷媒侧分区分析是其技术含金量最高的功能。软件将每路冷媒按过热区、两相区、过冷区分别计算，而不是简单按全局平均。

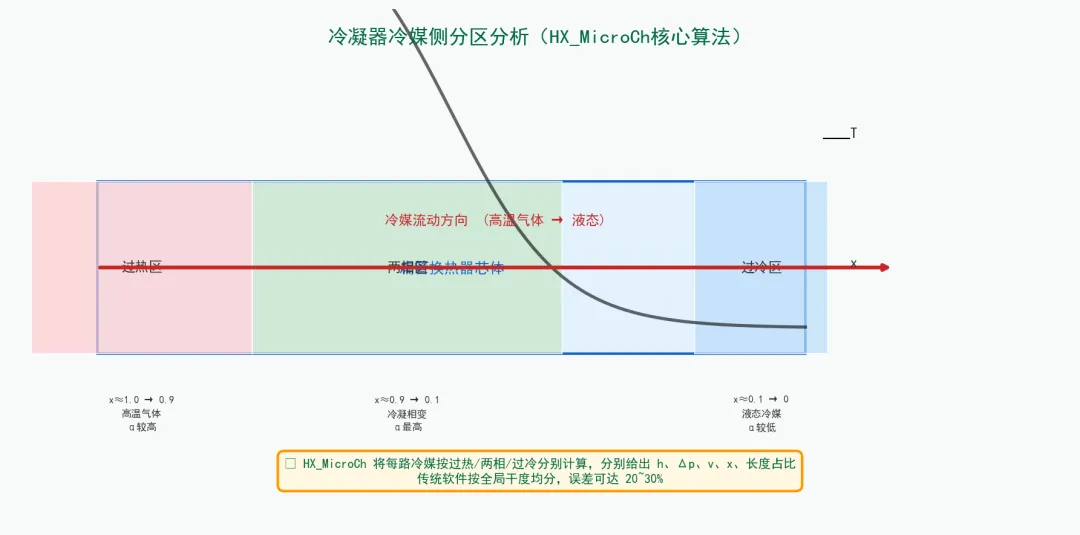

【图9：冷凝器冷媒侧分区分析示意图】
冷凝器冷媒侧分区分析
上图展示了冷凝器内部冷媒的状态变化：从进口的高温过热气体（x≈1.0），经过过热区逐渐降温，进入两相区发生冷凝相变（x从0.9降到0.1），最后进入过冷区成为液态（x≈0）。
三个区的换热特性完全不同：
- 过热区：单相气体对流，换热系数中等
- 两相区：冷凝相变，换热系数最高（强化10~20倍）
- 过冷区：单相液体对流，换热系数较低
HX_MicroCh 对每路分别计算各区长度、换热量、压降、流速，这是计算精度的根本保障。
4.6 功能六：四种翅片类型与性能标定
软件内置四种翅片类型，以百叶窗为基准进行标定：
在软件主界面的"翅片参数"区域，下拉选择翅片类型后，软件自动调用对应的空气侧换热关联式和阻力关联式，无需手动修改系数。
4.7 功能七：多工况校核——一图看懂全年性能
多工况校核功能可以一次性计算多种工况下的换热器性能，并生成对比图表。

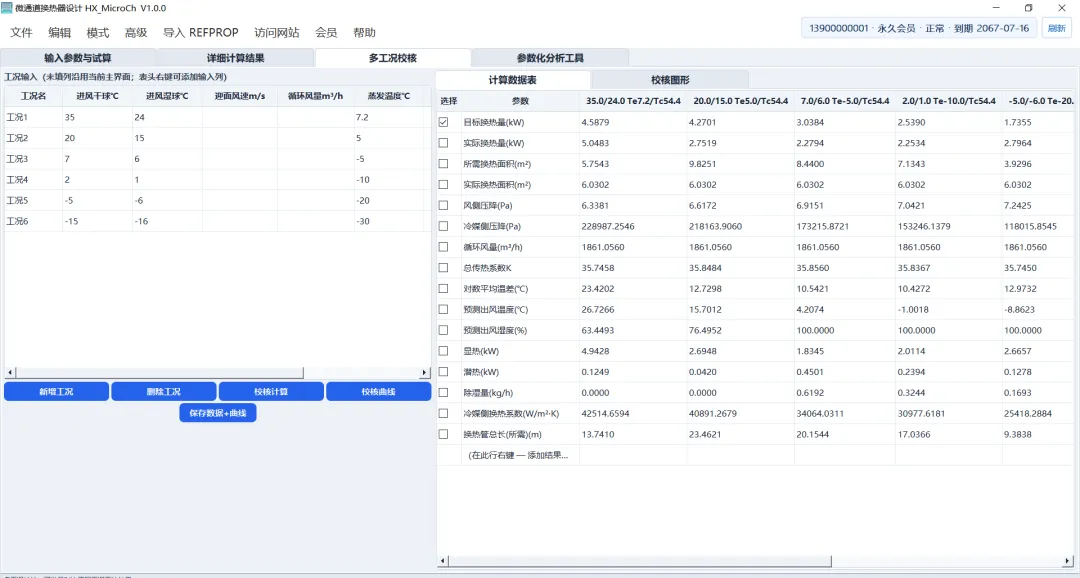

操作路径：切换到"多工况校核"标签页 → 新增工况（输入进风干球、湿球、蒸发温度等）→ 点击"校核计算"→ 查看"校核曲线"

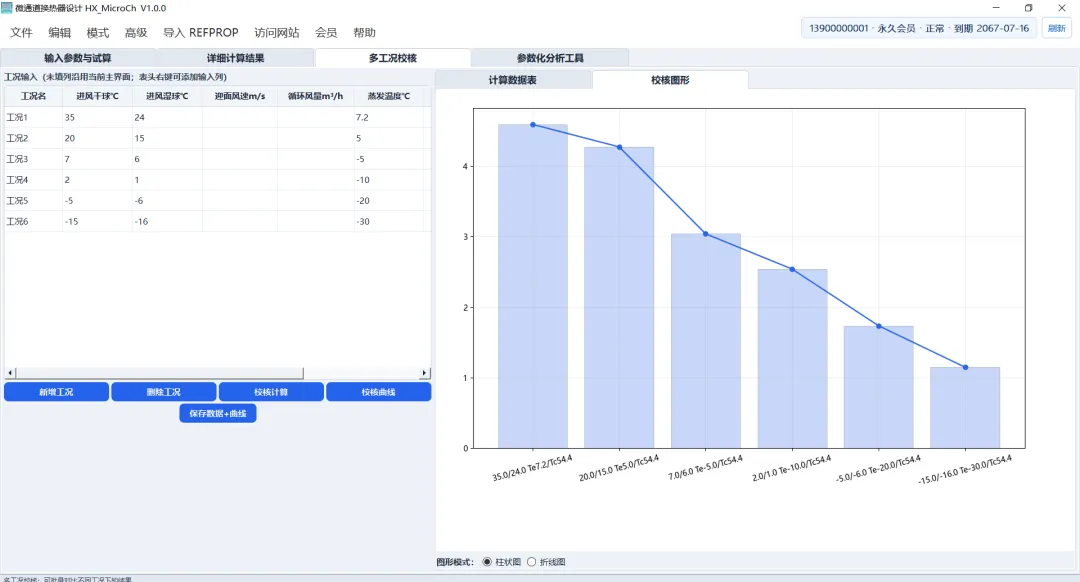

【图10：多工况校核——柱状图+折线图对比】
多工况校核
上图展示了6组不同工况的校核结果。蓝色柱是目标换热量，红色柱是实际换热量。可以看到：在高温工况（32℃/23℃）和低温工况（-7℃/-8℃）下，实际换热量与目标值的偏差趋势。这帮助工程师判断换热器在全气候范围内的性能覆盖能力。
图表下方支持切换"柱状图"和"折线图"模式，右键可导出为图片。
4.8 功能八：参数化分析——灵敏度分析利器
参数化分析工具可以选定一个输入参数，在指定范围内自动计算多组结果，绘制灵敏度曲线。
操作路径：切换到"参数化分析工具"标签页 → 选择"已知参数"（如翅片片距 sf）→ 选择"结果参数"（如目标换热量、实际换热量）→ 设置范围（起始/终止）→ 点击"计算"→ "绘制曲线"

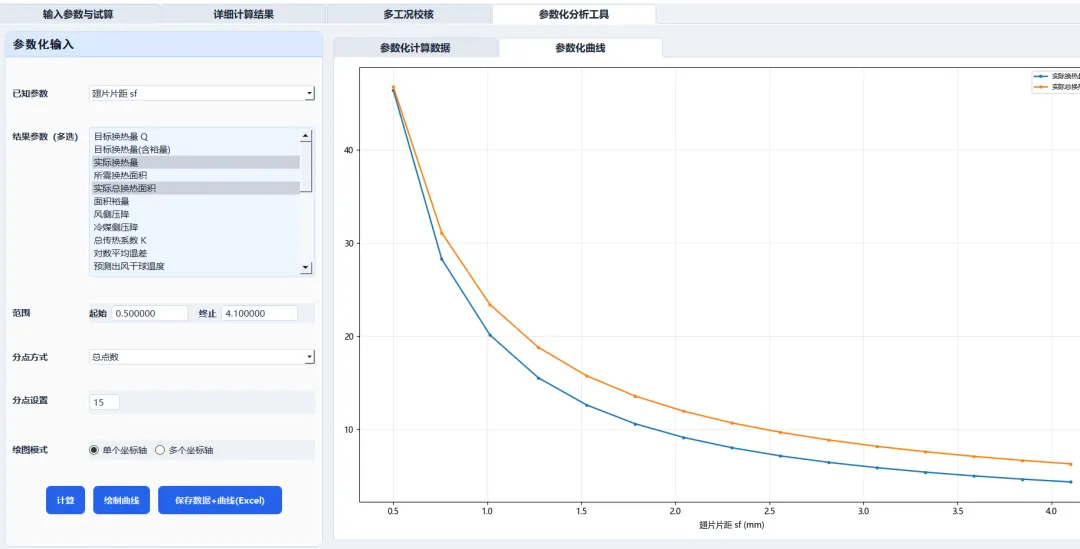

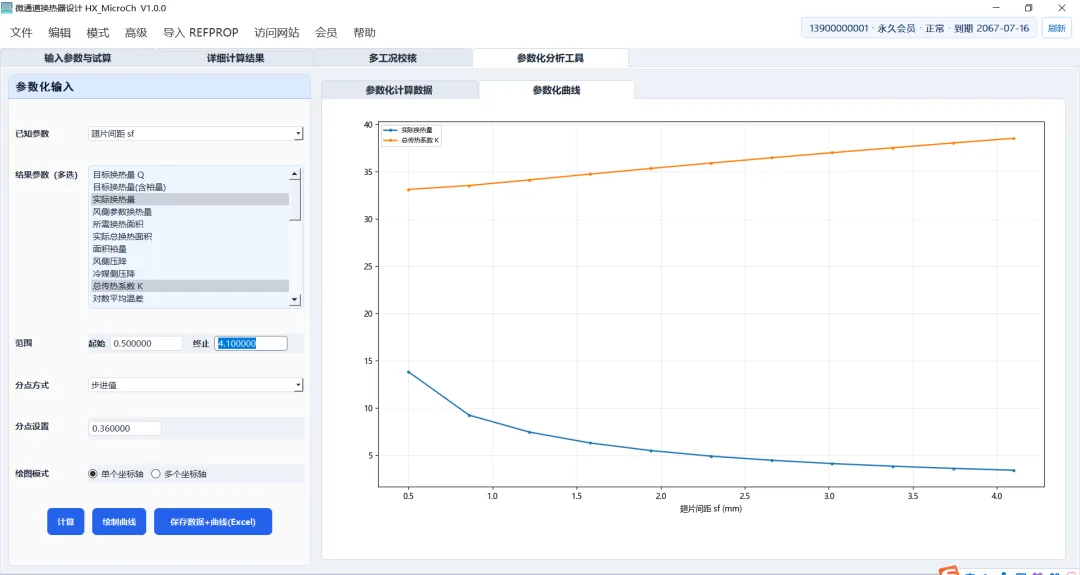

【图11：参数化分析——翅片片距 vs 换热量曲线】
参数化分析
上图展示了翅片片距 sf 从 0.5 mm 到 4.1 mm 变化时，目标换热量（蓝色）和实际换热量（橙色）的变化曲线。可以清晰看到：片距越小，换热面积越大，实际换热量越高；但片距小到一定程度后，边际效益递减，而风阻急剧上升。这个工具帮助工程师找到换热与风阻的最佳平衡点。
💡 老师傅提醒： 参数化分析是"设计优化"的神器。想知道"把片距从2.2mm改成1.8mm，换热能提升多少？风阻会增加多少？"——不用手动改10次参数，软件一次算15个点，自动画曲线，30秒出结果。
5.2 数据标定与修正
当计算结果与试验数据存在偏差时，可以通过数据标定功能录入实测数据，软件自动拟合修正系数。

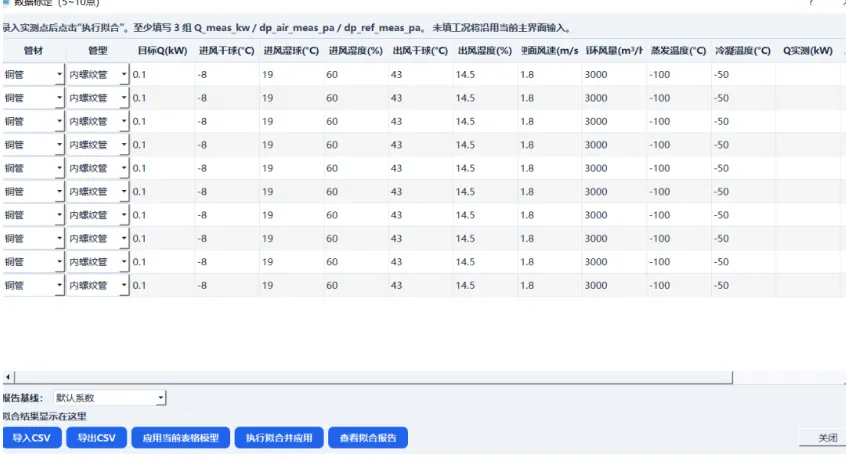

【图13：数据标定界面】
数据标定
操作步骤：
1. 在表格中录入实测数据（至少3组，建议5~10组）：目标Q、进风干球/湿球、出风干球/湿度、风速、风量、蒸发温度、冷凝温度、实测Q
2. 选择报告基线（默认系数或当前系数）
3. 点击"执行拟合并应用"
4. 软件自动拟合换热系数和阻力系数的修正系数
5. 查看拟合报告，确认拟合精度
这个功能让理论计算真正贴合实际产品，是从"理论设计"走向"工程精准"的关键桥梁。
六、标准操作流程：9步完成设计

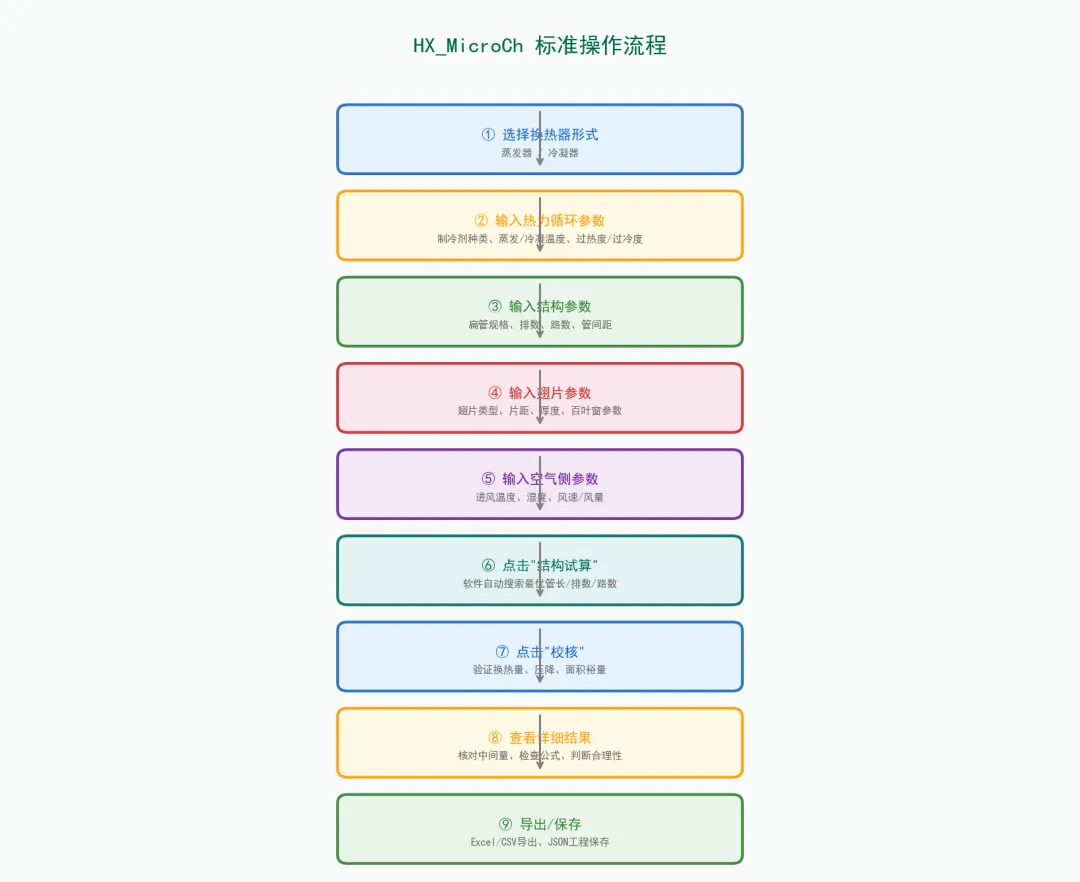

【图14：HX_MicroCh 标准操作流程】
标准操作流程
上图展示了从打开软件到完成设计的9步标准流程。新手按照这个流程操作，30分钟即可完成第一台微通道换热器的设计。
快速入门：10分钟上手
💡 老师傅提醒： 第一次使用建议先用软件的默认参数跑一遍，看看结果长什么样。然后逐步修改参数，观察结果变化。软件内置了2700行的设计手册（菜单「帮助→设计手册」），遇到不懂的参数随时查阅。
七、技术特点与核心优势
八、与HX_Coil（圆管翅片版）的对比选型
制冷百家软件中心同时提供两款换热器设计软件：
📌 选型建议：传统圆管翅片式换热器 → HX_Coil；微通道扁管换热器 → HX_MicroCh。两者会员通用，开通一次，两款软件都能使用。
九、软件获取与学习资源
获取方式
1. 访问制冷百家软件中心：`https://hy.zhilengbj.cn`
2. 搜索「微通道换热器设计 HX_MicroCh」或「HX_Coil」
3. 下载安装包（Windows 64位）
4. 注册会员并开通对应套餐
十、总结
HX_MicroCh 是一款为微通道扁管换热器量身定制的专业设计软件。它的核心竞争力不在于"功能多"，而在于"算得准、算得透、算得有依据"。
- 算得准：冷媒侧分区计算、双物性引擎、微尺度关联式
- 算得透：全链条中间量透明输出，每个参数都有公式和来源
- 算得有依据：内置设计手册、工程经验判断、数据标定修正
对于从事家用空调、商用热泵、汽车空调、制冷设备研发的工程师来说，HX_MicroCh 是目前国内最值得信赖的微通道换热器设计工具。
💡 一句话评价：HX_MicroCh 把复杂的微通道传热学公式变成了直观的输入框和图表，让工程师把精力放在"设计决策"而不是"公式推导"上。这是制冷百家30年行业经验的结晶，值得每一位制冷工程师拥有。
